Осциллограф высокого разрешения: 500 МГц/8 ГГц, 4 аналоговых и 16 цифровых каналов
Наличие: По запросуПо запросу По запросу По запросу

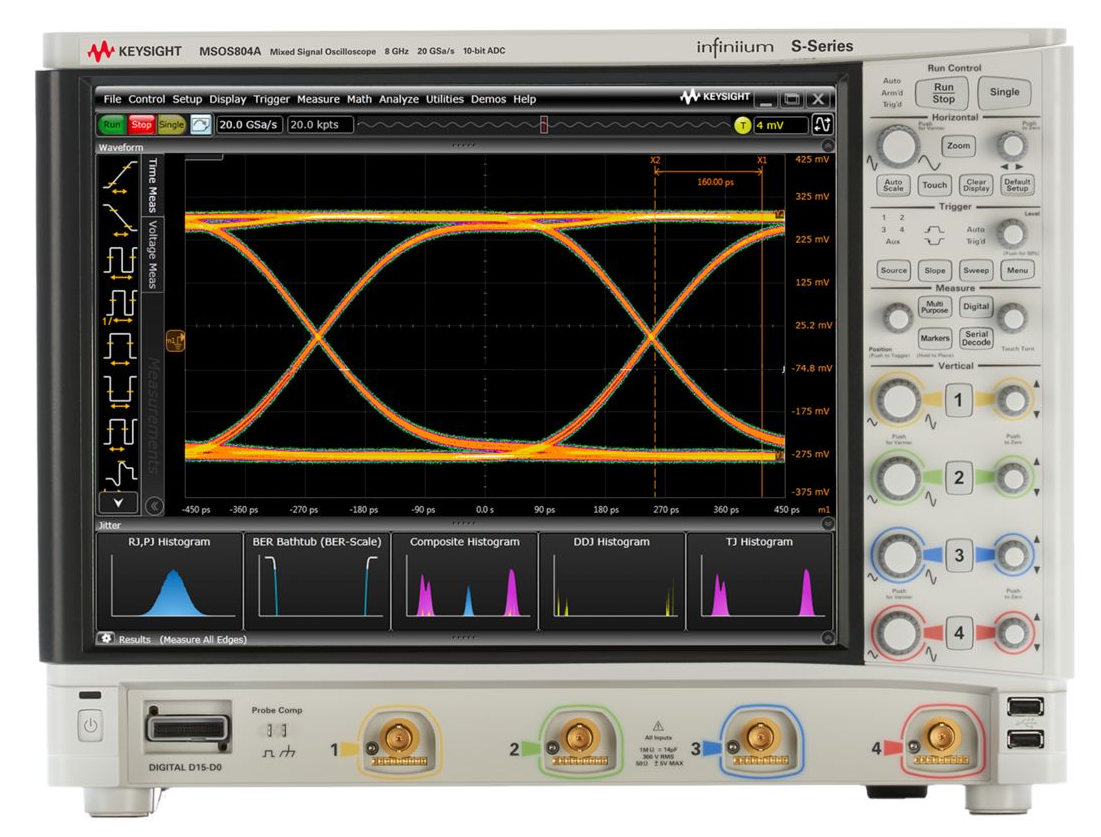

Осциллографы Infiniium серии S Подробнее
Американская компания Keysight Technologies начала свою историю в 1930-х годах прошлого века. Сегодня – это лидер в производстве измерительного оборудования и САПР (систем автоматизированного проектирования). Keysight Technologies предлагает интегрированные решения, объединяющие измерения, экстракцию параметров и верификацию разработок.
Компания Keysight Technologies производит осциллографы, анализаторы, измерители, генераторы, источники питания, а также… подробнее
Обзор
Свернуть
Развернуть
Основные возможности и технические характеристики
Новый стандарт осциллографических измерений
Инновационные технологии повышают качество измерений:
- Полоса пропускания от 500 МГц до 8 ГГц
- Лучшие в отрасли характеристики целостности сигналов: 10-разрядные АЦП, малошумящие входные каскады, прецизионный тактовый генератор, аппаратная поддержка обработки сигналов, глубокая память с быстрым откликом
- Уникальная платформа включает твердотельный съемный жесткий диск объемом 240 Гбайт, мощную материнскую плату, высокую скорость передачи данных и емкостной сенсорный экран
- Более 50 видов автоматических измерений, поддержка более 100 типов пробников
Инновационные технологии повышают качество измерений:
- Эффективный и гибкий графический пользовательский интерфейс, возможности по автономному анализу сигналов
- Совместимость с широким спектром прикладных измерительных программ
- Широкий выбор пробников, включая уникальное решение для анализа целостности сигналов питания — пробник шин питания N7020A
- Решения для декодирования протоколов последовательных шин, включая шины CAN, LIN, PCI Express, FlexRay, I²C, SATA, USB, MIPI D-PHY, RS-232/UART и др.
Свернуть
Развернуть
Основные возможности и технические характеристики
Новый стандарт осциллографических измерений
Инновационные технологии повышают качество измерений:
- Полоса пропускания от 500 МГц до 8 ГГц
- Лучшие в отрасли характеристики целостности сигналов: 10-разрядные АЦП, малошумящие входные каскады, прецизионный тактовый генератор, аппаратная поддержка обработки сигналов, глубокая память с быстрым откликом
- Уникальная платформа включает твердотельный съемный жесткий диск объемом 240 Гбайт, мощную материнскую плату, высокую скорость передачи данных и емкостной сенсорный экран
- Более 50 видов автоматических измерений, поддержка более 100 типов пробников
Инновационные технологии повышают качество измерений:
- Эффективный и гибкий графический пользовательский интерфейс, возможности по автономному анализу сигналов
- Совместимость с широким спектром прикладных измерительных программ
- Широкий выбор пробников, включая уникальное решение для анализа целостности сигналов питания — пробник шин питания N7020A
- Решения для декодирования протоколов последовательных шин, включая шины CAN, LIN, PCI Express, FlexRay, I²C, SATA, USB, MIPI D-PHY, RS-232/UART и др.
Свернуть
Развернуть
Комплектация
- 4 пассивных пробника N2873A с полосой пропускания 500 МГц
- Сумка для принадлежностей пробников
- 16-канальный логический пробник, кабель для осциллографа смешанных сигналов и приспособление для калибровки осциллографа смешанных сигналов
- Набор библиотек ввода-вывода Keysight I/O Libraries Suite
- Кабель питания, крышка передней панели
- Кабель для калибровки с разъемами BNC и полосой пропускания 8 ГГц
- Клавиатура и мышь
- Руководство пользователя и руководство по программированию (размещены на жестком диске осциллографа)
Свернуть
Развернуть
Комплектация
- 4 пассивных пробника N2873A с полосой пропускания 500 МГц
- Сумка для принадлежностей пробников
- 16-канальный логический пробник, кабель для осциллографа смешанных сигналов и приспособление для калибровки осциллографа смешанных сигналов
- Набор библиотек ввода-вывода Keysight I/O Libraries Suite
- Кабель питания, крышка передней панели
- Кабель для калибровки с разъемами BNC и полосой пропускания 8 ГГц
- Клавиатура и мышь
- Руководство пользователя и руководство по программированию (размещены на жестком диске осциллографа)
Свернуть
Развернуть
Сведения о реестре СИ
|
Номер в Госреестре |
Наименование СИ |
Обозначение типа СИ |
Изготовитель |
Срок свидетельства или заводской номер |
|---|---|---|---|---|
|
60449-15 |
Осциллографы |
DSOS054A, MSOS054A, DSOS104A, MSOS104A, DSOS204A, MSOS204A, DSOS254A MSOS254A, DSOS404A, MSOS404A, DSOS604A, MSOS604A, DSOS804A, MSOS804A |
Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия |
14.04.2020 |
Свернуть
Развернуть
Сведения о реестре СИ
|
Номер в Госреестре |
Наименование СИ |
Обозначение типа СИ |
Изготовитель |
Срок свидетельства или заводской номер |
|---|---|---|---|---|
|
60449-15 |
Осциллографы |
DSOS054A, MSOS054A, DSOS104A, MSOS104A, DSOS204A, MSOS204A, DSOS254A MSOS254A, DSOS404A, MSOS404A, DSOS604A, MSOS604A, DSOS804A, MSOS804A |
Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия |
14.04.2020 |
Модели и опции
Товар |
|
|
|
Модели и Опции |
Описание |
Цена | Заказать |
0
| Модели |
|
DSOS054A
|
Осциллограф высокого разрешения: 500 МГц, 4 аналоговых канала
|
$30 646.25 | ||
|
MSOS404A
|
Осциллограф высокого разрешения: 4 ГГц, 4 аналоговых и 16 цифровых каналов
|
$71 502.50 | ||
|
DSOS604A
|
Осциллограф высокого разрешения: 6 ГГц, 4 аналоговых канала
|
$89 911.25 | ||
|
MSOS604A
|
Осциллограф высокого разрешения: 6 ГГц, 4 аналоговых и 16 цифровых каналов
|
$97 542.50 | ||
|
DSOS804A
|
Осциллограф высокого разрешения: 8 ГГц, 4 аналоговых канала
|
$112 856.25 | ||
|
MSOS804A
|
Осциллограф высокого разрешения: 8 ГГц, 4 аналоговых и 16 цифровых каналов
|
$120 267.50 | ||
|
MSOS054A
|
Осциллограф высокого разрешения: 500 МГц, 4 аналоговых, 16 цифровых каналов
|
$38 061.25 | ||
|
DSOS104A
|
Осциллограф высокого разрешения: 1 ГГц, 4 аналоговых канала
|
$38 412.50 | ||
|
MSOS104A
|
Осциллограф высокого разрешения: 1 ГГц, 4 аналоговых и 16 цифровых каналов
|
$45 726.25 | ||
|
DSOS204A
|
Осциллограф высокого разрешения: 2 ГГц, 4 аналоговых канала
|
$47 135 | ||
|
MSOS204A
|
Осциллограф высокого разрешения: 2 ГГц, 4 аналоговых и 16 цифровых каналов
|
$54 606.25 | ||
|
DSOS254A
|
Осциллограф высокого разрешения: 2,5 ГГц, 4 аналоговых канала
|
$50 292.50 | ||
|
MSOS254A
|
Осциллограф высокого разрешения: 2,5 ГГц, 4 аналоговых, 16 цифровых каналов
|
$57 666.25 | ||
|
DSOS404A
|
Осциллограф высокого разрешения: 4 ГГц, 4 аналоговых канала
|
$64 162.50 |
14
| Опции |
|
DSOS000-821
|
Прецизионный адаптер BNC-SMA 2 шт.
|
$1 111.25 | ||
|
E2681B-1FP
|
EZJIT функция анализа джиттера
|
$2 691 | ||
|
E6960A-1FP
|
Функция теста соответствия передатчика 1000BaseT1
|
$6 531.25 | ||
|
N2808A-1FP
|
Функция компенсации калибровочных данных пробников и кабельных сборок
|
$6 544 | ||
|
N2902B
|
Набор для крепежа в стойку
|
$1 466.25 |
19
| Опции увеличения памяти |
|
DSOS000-200
|
Увеличение длины записи со 100 Мвыб до 200/400 Мвыб (4/2 канала)
|
$3 098.75 | ||
|
DSOS000-400
|
Увеличение длины записи со 100 Мвыб до 400/800 Мвыб (4/2 канала)
|
$9 306.25 | ||
|
DSOS001-DSA
|
Увеличение длины записи до 200 Мвыб/400 Мвыб (4/2 канала), включена опция EZJit Complete (анализ времени джиттера и вертикальный шум)
|
$8 125 |
22
| Опции анализа сигналов |
|
N5391B-1FP
|
Декодирование и запуск по шинам I2C/SPI
|
$2 673 | ||
|
N5392C-1FP
|
Тест соответствия энергетической эффективности Ethernet
|
$9 641.25 | ||
|
N5393E-3FP
|
Тест соответствия PCIe для PCIe 1.0, 1.1 и 2.0
|
По запросу | ||
|
N5393E-7FP
|
PCIe управление матрицей коммутатора
|
По запросу | ||
|
N5393G-2FP
|
PCIe тест соотвествия, апгрейд до версии 4.0 (требуется N5393E, только 2.5G)
|
$5 297.50 | ||
|
N5393G-3FP
|
PCIe тест соотвествия 4.0 (только 2.5G)
|
$10 596.25 | ||
|
N5393G-7FP
|
PCIe 4.0 управление матрицей коммутатора
|
По запросу | ||
|
N5399D-3FP
|
Тесты валидации и соответствия HDMI 1.4
|
По запросу | ||
|
N5399F-1FP
|
Тесты соответствия HDMI 1.4 TMDS электрических параметров передатчика
|
$6 760 | ||
|
N5399F-2FP
|
Расширение до HDMI 1.4 TMDS электрических параметров передатчика
|
$4 056.25 | ||
|
N5400B-1FP
|
EZJIT+ Функция анализ джиттера
|
$6 584 | ||
|
N5413C-1FP
|
Тесты соответствия DDR2 and LPDDR2
|
$5 382.50 | ||
|
N5413C-2FP
|
Расширение до LPDDR2, тесты соответствия
|
$2 887.50 | ||
|
N5413C-3FP
|
DDR2 and LPDDR2 устройство для отладки
|
$2 826.25 | ||
|
N5415B-1FP
|
InfiniiScan функция обнаружения события в осциллограмме
|
$3 621 | ||
|
N5416B-1FP
|
Тест соответствия USB2.0
|
$6 765 | ||
|
N5431B-1FP
|
Тест соответствия XAUI
|
$6 383.75 | ||
|
N5459C-1FP
|
DDR тест соответствия, пакет программ
|
$9 493 | ||
|
N5461B-1FP
|
Прикладное ПО SDE (Serial Data Equalization)
|
$7 005 | ||
|
N5462B-1FP
|
Декодировка и запуск по шинам RS-232/UART
|
$2 673 | ||
|
N5463B-1FP
|
Декодировка и запуск по шинам PCI-Express
|
$2 430 | ||
|
N5464B-1FP
|
Декодировка и запуск по протоколу USB 2.0
|
$2 673 | ||
|
N5465B-1FP
|
Расширенная функция InfiniiSim
|
$12 465 | ||
|
N5465B-2FP
|
Расширение функции InfiniiSim от базовой версии
|
$8 569 | ||
|
N5465B-3FP
|
Базовая версия функции InfiniiSim
|
$6 233 | ||
|
N5467C-1FP
|
Прикладное ПО, определяемое пользователем
|
$4 710 | ||
|
N6462B-1FP
|
DDR4 and LPDDR4 тесты на соответствие
|
$6 357.50 | ||
|
N6462B-2FP
|
Расширение до LPDDR4, тесты соответствия
|
$2 826.25 | ||
|
N6462B-3FP
|
DDR4 устройство отладки
|
$2 826.25 | ||
|
N6462B-4FP
|
LPDDR4 устройство отладки
|
$2 826.25 | ||
|
N6465B-1FP
|
eMMC тесты соответствия
|
$5 424 | ||
|
N6466B-1FP
|
MOST тесты соответствия
|
$3 532.50 | ||
|
N6467B-1FP
|
BroadR-Reach тесты соотвествия
|
$4 415 | ||
|
N6474A-1FP
|
ONFI тесты соответствия
|
$5 650 | ||
|
N8800B-1FP
|
Запуск и декодировка по шинам I2C, SPI, RS-232
|
$3 575 | ||
|
N8801B-1FP
|
Запуск и декодировка по шинам SATA/SAS
|
$2 911 | ||
|
N8802B-1FP
|
Запуск и декодировка по шинам MIPI D-PHY
|
$3 031 | ||
|
N8803B-1FP
|
Запуск и декодировка по шинам CAN, LIN, FlexRay
|
По запросу | ||
|
N8803C-1FP
|
Запуск и декодировка по шинам CAN, LIN, FlexRay и CAN-FD
|
$3 495 | ||
|
N8805B-1FP
|
Запуск и декодировка по протоколу USB 3.0
|
$2 911 | ||
|
N8807B-1FP
|
Запуск и декодировка по протоколу DigRF v4
|
$4 037 | ||
|
N8808B-1FP
|
Запуск и декодировка по протоколу UniPro
|
$4 527 | ||
|
N8809B-1FP
|
Запуск и декодировка по протоколу LLI
|
$4 115 | ||
|
N8811A-1FP
|
Запуск и декодировка по шине I2S
|
$1 975 | ||
|
N8812B-1FP
|
Запуск и декодировка по протоколу SVID
|
$2 901 | ||
|
N8817B-1FP
|
Запуск и декодировка по протоколу JTAG
|
$3 027 | ||
|
N8818B-1FP
|
Запуск и декодировка по протоколу UFS (Universal Flash Storage)
|
$4 527 | ||
|
N8819B-1FP
|
Декодировка USB 3.0 SuperSpeed Inter-Chip (SSIC)
|
$4 608 | ||
|
N8820B-1FP
|
Декодировка протокола MIPI CSI-3 (M-PHY)
|
$4 345 | ||
|
N8821B-1FP
|
Декодировка и запуск протокола USB 3.1: 5 и 10 Gbps
|
$7 900 | ||
|
N8823B-1FP
|
EZJIT Complete анализ вертикального шума
|
$10 534 | ||
|
N8824B-1FP
|
Декодировка протокола MIPI RFFE
|
$4 115 | ||
|
N8825B-1FP
|
Декодировка и запуск 10/100 Ethernet
|
$2 633 | ||
|
N8827B-1FP
|
Прикладное ПО анализа АМ, ИМ
|
$9 875 | ||
|
N8835A-1FP
|
Декодировка и запуск по протоколу eSPI и Quad eSPI
|
$3 045 | ||
|
N8836A-1FP
|
Измерения IEEE 802.3bs Draft PAM-4
|
$2 826 | ||
|
N8833B-1FP
|
Crosstalk Analysis
|
$8 778 | ||
|
N8836A-4FP
|
Измерения OIF-CEI 56G Draft PAM-4
|
$2 826 | ||
|
N8837A-1FP
|
Декодировка и запуск по протоколу USB-PD
|
$3 950 | ||
|
N8838A-1FP
|
ПО по настройке внешнего смесителя
|
$4 608 | ||
|
N8842A-1FP
|
Декодировка и запуск по протоколу ARINC 429 и MIL-STD 1553
|
$2 917 | ||
|
N8843A-1FP
|
Декодировка и запуск по протоколу I3C
|
$3 292 | ||
|
N8845A-1FP
|
Декодировка и запуск по протоколу SPMI
|
$2 633 | ||
|
N8846A-1FP
|
Анализ мощности
|
$5 267 | ||
|
N8847A-1FP
|
Декодировка и запуск по протоколу BroadR-Reach
|
$6 584 | ||
|
N8848A-1FP
|
Декодировка и запуск по протоколу MIPI C-PHY
|
$6 584 | ||
|
N8849A-1FP
|
Декодировка и запуск по протоколу SpaceWire
|
$2 963 | ||
|
N8850A-1FP
|
Декодировка и запуск по протоколу Manchester
|
$2 567 |
