Комбинированный осциллограф до 1 ГГц, 2-4 канала + 16 цифр., 5 Гвыб/с, 10 Мвыб, анализатор спектра до 3 ГГц, выход генератора функций
Наличие: По запросуПо запросу По запросу По запросу

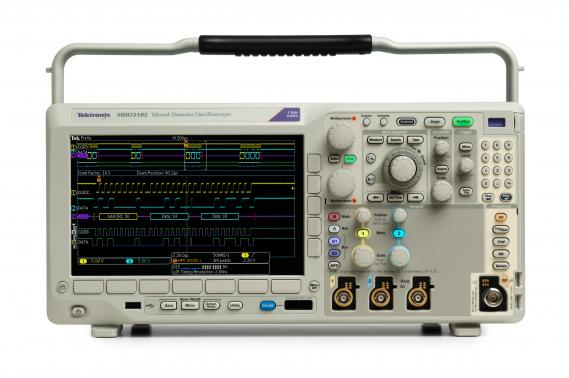

Осциллографы MDO3000 Подробнее
Американская компания Tektronix была создана в 1946 году. Основатели компании Howard C. Vollum и Jack Murdock считаются изобретателями первого в мире осциллографа, умевшего осуществлять синхронизацию картинки. Компания Tektronix первая в мире сделала из осциллографа измерительный прибор, т.е. с калиброванными сетками на экране.
В 1963 году компания первой разработала технологию ЭЛТ «Direct View BistableStorage Tube (DVBST)», позволяющую запоминать осциллограмму… подробнее
Обзор
Свернуть
Развернуть
Основные возможности и технические характеристики
Комбинированный осциллограф MDO3000 состоит из шести интегрированных приборов, включая варианты исполнения с анализатором спектра, генератором заданных функциями сигналов и др., позволяющих регистрировать аналоговые, цифровые и радиочастотные сигналы при помощи одного устройства. Кроме того, можно добавлять приборы, функции анализа и расширять полосу пропускания по мере роста требований, предъявляемых проектируемыми схемами.
Основные преимущества осциллографа:
Наилучшие пробники по наилучшей цене - бесплатно:
Интегрированный анализатор спектра:
Основные преимущества осциллографа:
- Удостоенный наград осциллограф со 125 режимами запуска
- Длина записи с использованием элементов управления Wave Inspector® — 10 млн точек
- Базовый анализатор спектра входит в комплект
- Имеется возможность добавления приборов и расширения функциональности по мере возникновения потребностей в измерениях
Наилучшие пробники по наилучшей цене - бесплатно:
- Пробники серии TPP, включённые в стандартный комплект поставки: по одному пробнику на каждый аналоговый канал
- Лучшая в отрасли вносимая ёмкость пробника 3,9 пФ
- Полоса пропускания пробника 250 МГц, 500 МГц или 1 ГГц в соответствии с полосой пропускания осциллографа
Интегрированный анализатор спектра:
- Базовый анализатор спектра включён в стандартный комплект
- Доступно обновление анализатора спектра до 3 ГГц
- Единственный в отрасли встроенный аппаратный анализатор спектра
Свернуть
Развернуть
Основные возможности и технические характеристики
Комбинированный осциллограф MDO3000 состоит из шести интегрированных приборов, включая варианты исполнения с анализатором спектра, генератором заданных функциями сигналов и др., позволяющих регистрировать аналоговые, цифровые и радиочастотные сигналы при помощи одного устройства. Кроме того, можно добавлять приборы, функции анализа и расширять полосу пропускания по мере роста требований, предъявляемых проектируемыми схемами.
Основные преимущества осциллографа:
Наилучшие пробники по наилучшей цене - бесплатно:
Интегрированный анализатор спектра:
Основные преимущества осциллографа:
- Удостоенный наград осциллограф со 125 режимами запуска
- Длина записи с использованием элементов управления Wave Inspector® — 10 млн точек
- Базовый анализатор спектра входит в комплект
- Имеется возможность добавления приборов и расширения функциональности по мере возникновения потребностей в измерениях
Наилучшие пробники по наилучшей цене - бесплатно:
- Пробники серии TPP, включённые в стандартный комплект поставки: по одному пробнику на каждый аналоговый канал
- Лучшая в отрасли вносимая ёмкость пробника 3,9 пФ
- Полоса пропускания пробника 250 МГц, 500 МГц или 1 ГГц в соответствии с полосой пропускания осциллографа
Интегрированный анализатор спектра:
- Базовый анализатор спектра включён в стандартный комплект
- Доступно обновление анализатора спектра до 3 ГГц
- Единственный в отрасли встроенный аппаратный анализатор спектра
Свернуть
Развернуть
Комплектация
- Для моделей 100 МГц и 200 МГц: TPP0250, 250 МГц полоса пропускания, 10X, 3.9 пФ - пассивный пробник на каждый аналоговый канал
- Для моделей 500 МГц: TPP0500B, 500 МГц полоса пропускания, 10X, 3.9 пФ - пассивный пробник на каждый аналоговый канал
- Для моделей 1 ГГц: TPP1000, 1000 МГц полоса пропускания, 10X, 3.9 пФ - пассивный пробник на каждый аналоговый канал
- Для каждой модели с опцией MDO3MSO: один логический 16-и канальный пробник P6316 с аксессуарами
- Адаптер N-BNC 103-0473-00
- Документация CD 063-4526-xx
- Руководство по безопасности и установке 071-3249-00
- Сумка для аксессуаров 016-2008-xx
- Шнур питания ПО OpenChoice
- Сертификат заводской калибровки
- 3-летняя гарантия (1 год гарантия на пробники)
Свернуть
Развернуть
Комплектация
- Для моделей 100 МГц и 200 МГц: TPP0250, 250 МГц полоса пропускания, 10X, 3.9 пФ - пассивный пробник на каждый аналоговый канал
- Для моделей 500 МГц: TPP0500B, 500 МГц полоса пропускания, 10X, 3.9 пФ - пассивный пробник на каждый аналоговый канал
- Для моделей 1 ГГц: TPP1000, 1000 МГц полоса пропускания, 10X, 3.9 пФ - пассивный пробник на каждый аналоговый канал
- Для каждой модели с опцией MDO3MSO: один логический 16-и канальный пробник P6316 с аксессуарами
- Адаптер N-BNC 103-0473-00
- Документация CD 063-4526-xx
- Руководство по безопасности и установке 071-3249-00
- Сумка для аксессуаров 016-2008-xx
- Шнур питания ПО OpenChoice
- Сертификат заводской калибровки
- 3-летняя гарантия (1 год гарантия на пробники)
Свернуть
Развернуть
Сведения о реестре СИ
|
Номер в Госреестре |
Наименование СИ |
Обозначение типа СИ |
Изготовитель |
Срок свидетельства или заводской номер |
|---|---|---|---|---|
|
57757-14 |
Осциллографы-анализаторы спектра |
MDO3012, MDO3014, MDO3022, MDO3024, MDO3032, MDO3034, MDO3052, MDO3054, MDO3102, MDO3104 |
Компания "Tektronix (China) Co., Ltd.", Китай |
25.06.2019 |
Свернуть
Развернуть
Сведения о реестре СИ
|
Номер в Госреестре |
Наименование СИ |
Обозначение типа СИ |
Изготовитель |
Срок свидетельства или заводской номер |
|---|---|---|---|---|
|
57757-14 |
Осциллографы-анализаторы спектра |
MDO3012, MDO3014, MDO3022, MDO3024, MDO3032, MDO3034, MDO3052, MDO3054, MDO3102, MDO3104 |
Компания "Tektronix (China) Co., Ltd.", Китай |
25.06.2019 |
Модели и опции
Товар |
|
|
|
Модели и Опции |
Описание |
Цена | Заказать |
0
| Модели |
|
MDO3012
|
Полоса пропускания 100 МГц, Количество аналоговых каналов 2, цифровых каналов 16
|
$6 039.80 | ||
|
MDO3104
|
Полоса пропускания 1 ГГц, Количество аналоговых каналов 4, цифровых каналов 16
|
$24 996.40 | ||
|
MDO3014
|
Полоса пропускания 100 МГц, Количество аналоговых каналов 4, цифровых каналов 16
|
$7 211.88 | ||
|
MDO3022
|
Полоса пропускания 200 МГц, Количество аналоговых каналов 2, цифровых каналов 16
|
$7 223.84 | ||
|
MDO3024
|
Полоса пропускания 200 МГц, Количество аналоговых каналов 4, цифровых каналов 16
|
$8 084.96 | ||
|
MDO3032
|
Полоса пропускания 350 МГц, Количество аналоговых каналов 2, цифровых каналов 16
|
$12 438.40 | ||
|
MDO3034
|
Полоса пропускания 350 МГц, Количество аналоговых каналов 4, цифровых каналов 16
|
$14 950 | ||
|
MDO3052
|
Полоса пропускания 500 МГц, Количество аналоговых каналов 2, цифровых каналов 16
|
$15 906.80 | ||
|
MDO3102
|
Полоса пропускания 1 ГГц, Количество аналоговых каналов 2, цифровых каналов 16
|
$18 896.80 | ||
|
MDO3054
|
Полоса пропускания 500 МГц, Количество аналоговых каналов 4, цифровых каналов 16
|
$20 212.40 |
10
| Аксессуары |
|
103-0473-00
|
N-to-BNC adapter
|
По запросу | ||
|
063-4526-xx
|
Documentation CD
|
По запросу | ||
|
071-3249-00
|
Installation and Safety Instructions, printed manual (translated in English, Japanese, and Simplified Chinese)
|
По запросу | ||
|
016-2008-xx
|
Accessory bag Power cord OpenChoice® Desktop Software (available on the Documentation CD and for download from www.tek.com/software/downloads.) Calibration certificate documenting traceability to National Metrology Institute(s) and ISO9001 quality system registration
|
По запросу | ||
|
TPA-N-PRE
|
Preamplifier, 12 dB nominal Gain, 9 kHz - 6 GHz
|
$4 568.72 | ||
|
TPA-N-VPI
|
N-to-TekVPI adapter
|
$905.37 | ||
|
119-4146-00
|
Near field probe set, 100 kHz - 1 GHz
|
$4 629.91 | ||
|
119414600
|
Near field probe set, 100 kHz - 1 GHz
|
$6 410.56 | ||
|
119-6609-00
|
Flexible monopole antenna
|
$87.40 | ||
|
119660900
|
Flexible monopole antenna
|
$123.19 | ||
|
077-0981-xx
|
Service manual (English only)
|
По запросу | ||
|
TPA-BNC
|
TekVPI® to TekProbe™ BNC adapter
|
$882.65 | ||
|
TEK-DPG
|
TekVPI Deskew pulse generator signal source
|
$1 435.20 | ||
|
067-1686-xx
|
Power measurement deskew and calibration fixture
|
По запросу | ||
|
SignalVu-PC-SVE
|
Vector Signal Analysis Software
|
По запросу | ||
|
TEK-USB-488
|
GPIB-to-USB adapter
|
$1 279.72 | ||
|
ACD3000
|
Soft transit case (includes front protective cover)
|
$425.78 | ||
|
HCTEK4321
|
Hard transit case (requires ACD3000)
|
$1 423.24 | ||
|
RMD3000
|
Rackmount kit
|
$880.26 | ||
|
200-5052-00
|
Front protective cover
|
$108.66 | ||
|
200505200
|
Front protective cover
|
$147.11 |
31
| Пробники |
|
100 MHz, 200 MHz models
|
TPP0250, 250 MHz bandwidth, 10X, 3.9 pF. One passive voltage probe per analog channel
|
По запросу | ||
|
350 MHz, 500 MHz models
|
TPP0500B, 500 MHz bandwidth, 10X, 3.9 pF. One passive voltage probe per analog channel
|
По запросу | ||
|
1 GHz models
|
TPP1000, 1 GHz bandwidth, 10X, 3.9 pF. One passive voltage probe per analog channel
|
По запросу | ||
|
Any model with MDO3MSO option
|
One P6316 16-channel logic probe and accessories
|
По запросу | ||
|
TPP0250
|
250 MHz, 10X TekVPI® passive voltage probe with 3.9 pF input capacitance
|
$474.81 | ||
|
TPP0500B
|
500 MHz, 10X TekVPI® passive voltage probe with 3.9 pF input capacitance
|
$776.20 | ||
|
TPP0502
|
500 MHz, 2X TekVPI® passive voltage probe with 12.7 pF input capacitance
|
$808.50 | ||
|
TPP0850
|
2.5 kV, 800 MHz, 50X TekVPI® passive high-voltage probe
|
$1 435.20 | ||
|
TPP1000
|
1 GHz, 10X TekVPI® passive voltage probe with 3.9 pF input capacitance
|
$1 207.96 | ||
|
TAP1500
|
1.5 GHz TekVPI® active single-ended voltage probe
|
$5 130.84 | ||
|
TAP2500
|
2.5 GHz TekVPI® active single-ended voltage probe
|
$7 223.84 | ||
|
TAP3500
|
3.5 GHz TekVPI® active single-ended voltage probe
|
$9 257.04 | ||
|
TCP0020
|
50 MHz TekVPI® 20 Ampere AC/DC current probe
|
$4 616.56 | ||
|
TCP0030A
|
120 MHz TekVPI® 30 Ampere AC/DC current probe
|
$6 613.88 | ||
|
TCP0150
|
20 MHz TekVPI® 150 Ampere AC/DC current probe
|
$7 809.88 | ||
|
TDP0500
|
500 MHz TekVPI® differential voltage probe with ±42 V differential input voltage
|
$6 099.60 | ||
|
TDP1000
|
1 GHz TekVPI® differential voltage probe with ±42 V differential input voltage
|
$6 912.88 | ||
|
TDP1500
|
1.5 GHz TekVPI® differential voltage probe with ±8.5 V differential input voltage
|
$7 187.96 | ||
|
TDP3500
|
3.5 GHz TekVPI® differential voltage probe with ±2 V differential input voltage
|
$8 958.04 | ||
|
THDP0200
|
±1.5 kV, 200 MHz TekVPI® high-voltage differential probe
|
$3 205.28 | ||
|
THDP0100
|
±6 kV, 100 MHz TekVPI® high-voltage differential probe
|
$5 417.88 | ||
|
TMDP0200
|
±750 V, 200 MHz TekVPI® high-voltage differential probe
|
$3 265.08 |
53
| Модули опций |
|
MDO3BND
|
Application modules have licenses which can be transferred between an application module and an oscilloscope. The license may be contained in the module; allowing the module to be moved from one instrument to another. Or, the license can be contained in the oscilloscope; allowing the module to be removed and stored for safekeeping. The license can be transferred back to the module for use in another MDO3000 oscilloscope. Transferring the license to an oscilloscope and removing the module permits the use of more than two applications simultaneously. Application module that enables all of the functionality of the MDO3AERO, MDO3AUDIO, MDO3AUTO, MDO3COMP, MDO3EMBD, MDO3FLEX, MDO3LMT, MDO3PWR and MDO3USB application modules in a single module. Save money when multiple serial bus debug and analysis application modules are required and easily move the entire set of functionality from one instrument to another.
|
$5 633.16 | ||
|
MDO3AERO
|
Aerospace Serial Triggering and Analysis Module. Enables triggering on packet-level information on MIL-STD-1553 and ARINC-429 buses as well as analytical tools such as digital views of the signal, bus views, packet decoding, search tools, and packet decode tables with time- stamp information.
|
$1 649.65 | ||
|
MDO3AUDIO
|
Signal Inputs - Any Ch1 - Ch4, Math, Ref1 - Ref4 Recommended Probing - Differential or single ended (only one single-ended signal required) Audio Serial Triggering and Analysis Module. Enables triggering on packet-level information on I2S, LJ, RJ, and TDM audio buses as well as analytical tools such as digital views of the signal, bus views, packet decoding, search tools, and packet decode tables with time-stamp information.
|
$1 649.65 | ||
|
MDO3AUTO
|
Signal Inputs - Any Ch1 - Ch4, any D0 - D15 Recommended Probing - Single ended Automotive Serial Triggering and Analysis Module. Enables triggering on packet-level information on CAN, CAN FD (ISO and non-ISO), and LIN buses as well as analytical tools such as digital views of the signal, bus views, packet decoding, search tools, and packet decode tables with time- stamp information.
|
$1 913.60 | ||
|
MDO3COMP
|
Signal Inputs - CAN, CAN FD, or LIN: Any Ch1 - Ch4, any DO - D15 Recommended Probing - CAN, CAN FD: Single ended or differential; LIN: Single ended Computer Serial Triggering and Analysis Module. Enables triggering on packet-level information on RS-232/422/485/UART buses as well as analytical tools such as digital views of the signal, bus views, packet decoding, search tools, and packet decode tables with time-stamp information. Signal Inputs - Any Ch1 - Ch4, any D0 - D15 Recommended Probing - RS-232/UART: Single ended; RS-422/485: Differential
|
$1 913.60 | ||
|
MDO3EMBD
|
Embedded Serial Triggering and Analysis Module. Enables triggering on packet-level information on I2C and SPI buses as well as analytical tools such as digital views of the signal, bus views, packet decoding, search tools, and packet decode tables with timestamp information. Signal Inputs - I2C or SPI: Any Ch1 - Ch4, any D0 - D15 Recommended Probing - Single ended
|
$1 913.60 | ||
|
MDO3FLEX
|
FlexRay Serial Triggering and Analysis Module. Enables triggering on packet-level information on FlexRay buses as well as analytical tools such as digital views of the signal, bus views, packet decoding, search tools, packet decode tables with time-stamp information. Signal Inputs - Any Ch1 - Ch4 (and any D0 - D15 when MDO3MSO option is installed; single-ended probing only) Recommended Probing - Single ended or differential
|
$1 649.65 | ||
|
MDO3USB
|
USB Serial Triggering and Analysis Module. Enables triggering on packet-level content for low-speed, and full-speed USB serial buses. Also enables analytical tools such as digital views of the signal, bus views, packet decoding, search tools, and packet decode tables with time-stamp information for low-speed, full-speed, and high-speed USB serial buses. Signal Inputs - Low-speed and Full-speed: Any Ch1 - Ch4, any D0 - D15; Low-speed, Full-speed, and High-speed: Any Ch1 - Ch4, Math, Ref1 - Ref4 Note: High-speed decode support only available on 1 GHz models. Recommended Probing - Low-speed and Full-speed: Single ended or differential; High-speed: Differential
|
$1 649.65 | ||
|
MDO3PWR
|
Power Analysis Application Module. Enables quick and accurate analysis of power quality, switching loss, harmonics, safe operating area (SOA), modulation, ripple, and slew rate (dI/dt, dV/dt).
|
$2 368.08 | ||
|
MDO3LMT
|
Limit and Mask Testing Application Module. Enables testing against limit templates generated from "golden" waveforms and mask testing using custom masks.
|
$1 136.95 | ||
|
MDO3AFG
|
Add arbitrary function generator to any MDO3000 Series product.
|
$1 447.16 | ||
|
MDO3MSO
|
One-time, permanent upgrade to any model enabled through single-use application module hardware key. The hardware key is used to enable the feature and then is not required for future use. Add 16 digital channels; includes P6316 digital probe and accessories .
|
$2 786.68 | ||
|
MDO3SA
|
One-time, permanent upgrade to any model enabled through single-use application module hardware key. The hardware key is used to enable the feature and then is not required for future use. Increase spectrum analyzer input frequency range to 9 kHz - 3 GHz and capture bandwidth to 3 GHz.
|
$4 676.36 | ||
|
MDO3SEC
|
One-time, permanent upgrade to any model enabled through single-use application module hardware key. The hardware key is used to enable the feature and then is not required for future use. Add enhanced instrument security to enable password protected control of turning on/off all instrument ports and instrument firmware update functionality. One-time, permanent upgrade to any model enabled through software option key. Software option key products require that the instrument model and serial number be provided at the time of purchase. The software option key is specific to the model and serial number combination.
|
$676.48 |
67
| РЧ пробники и компоненты |
|
101A
|
EMC probe set
|
По запросу | ||
|
150A
|
EMC probe amplifier
|
По запросу | ||
|
110A
|
Probe cable
|
$2 182.80 | ||
|
0309-0001
|
SMA probe adapter
|
По запросу | ||
|
0309-0006
|
BNC probe adapter
|
По запросу |
72
| Апгрейд полосы пропускания options |
|
MDO3BW2T34
|
Model to be upgraded: MDO3024. Bandwidth before upgrade: 200 MHz. Bandwidth after upgrade: 350 MHz
|
$7 192.01 | ||
|
MDO3BW2T54
|
Model to be upgraded: MDO3024. Bandwidth before upgrade: 200 MHz. Bandwidth after upgrade: 500 MHz
|
$12 580.08 | ||
|
MDO3BW2T104
|
Model to be upgraded: MDO3024. Bandwidth before upgrade: 200 MHz. Bandwidth after upgrade: 1 GHz
|
$17 089.92 | ||
|
MDO3BW3T52
|
Model to be upgraded: MDO3032. Bandwidth before upgrade: 350 MHz. Bandwidth after upgrade: 500 MHz
|
$3 453.59 | ||
|
MDO3BW3T102
|
Model to be upgraded: MDO3032. Bandwidth before upgrade: 350 MHz. Bandwidth after upgrade: 1 GHz
|
$6 325.64 | ||
|
MDO3BW3T54
|
Model to be upgraded: MDO3034. Bandwidth before upgrade: 350 MHz. Bandwidth after upgrade: 500 MHz
|
$5 411.81 | ||
|
MDO3BW3T104
|
Model to be upgraded: MDO3034. Bandwidth before upgrade: 350 MHz. Bandwidth after upgrade: 1 GHz
|
$9 874.18 | ||
|
MDO3BW5T102
|
Model to be upgraded: MDO3052. Bandwidth before upgrade: 500 MHz. Bandwidth after upgrade: 1 GHz
|
$2 895.79 | ||
|
MDO3BW5T104
|
Model to be upgraded: MDO3054. Bandwidth before upgrade: 500 MHz. Bandwidth after upgrade: 1 GHz
|
$4 486.10 | ||
|
MDO3BW1T22
|
Model to be upgraded: MDO3012. Bandwidth before upgrade: 100 MHz. Bandwidth after upgrade: 200 MHz
|
$1 198.67 | ||
|
MDO3BW1T32
|
Model to be upgraded: MDO3012. Bandwidth before upgrade: 100 MHz. Bandwidth after upgrade: 350 MHz
|
$6 610.48 | ||
|
MDO3BW1T52
|
Model to be upgraded: MDO3012. Bandwidth before upgrade: 100 MHz. Bandwidth after upgrade: 500 MHz
|
$10 064.06 | ||
|
MDO3BW1T102
|
Model to be upgraded: MDO3012. Bandwidth before upgrade: 100 MHz. Bandwidth after upgrade: 1 GHz
|
$13 054.80 | ||
|
MDO3BW1T24
|
Model to be upgraded: MDO3014. Bandwidth before upgrade: 100 MHz. Bandwidth after upgrade: 200 MHz
|
$858.06 | ||
|
MDO3BW1T34
|
Model to be upgraded: MDO3014. Bandwidth before upgrade: 100 MHz. Bandwidth after upgrade: 350 MHz
|
$8 022.77 | ||
|
MDO3BW1T54
|
Model to be upgraded: MDO3014. Bandwidth before upgrade: 100 MHz. Bandwidth after upgrade: 500 MHz
|
$13 529.52 | ||
|
MDO3BW1T104
|
Model to be upgraded: MDO3014. Bandwidth before upgrade: 100 MHz. Bandwidth after upgrade: 1 GHz
|
$17 920.68 | ||
|
MDO3BW2T32
|
Model to be upgraded: MDO3022. Bandwidth before upgrade: 200 MHz. Bandwidth after upgrade: 350 MHz
|
$5 423.68 | ||
|
MDO3BW2T52
|
Model to be upgraded: MDO3022. Bandwidth before upgrade: 200 MHz. Bandwidth after upgrade: 500 MHz
|
$8 865.40 | ||
|
MDO3BW2T102
|
Model to be upgraded: MDO3022. Bandwidth before upgrade: 200 MHz. Bandwidth after upgrade: 1 GHz
|
$11 749.32 |
Библиотека
Основные сведения о продукте
Посмотреть более подробную информацию о возможностях этого продукта.
Технические характеристики
Руководства
Отзывы
Добавить отзыв
Тут еще никто ничего не писал, стань первым!
