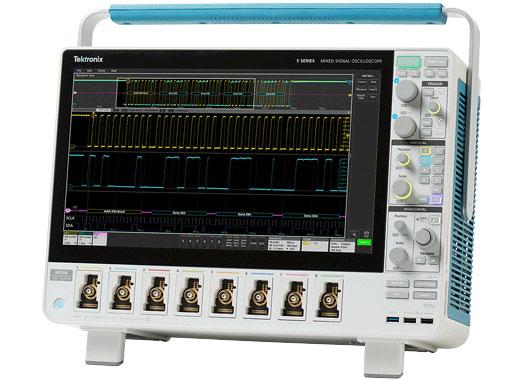

Осциллограф MSO Серии 5 отличается инновационным интерфейсом пользователя с сенсорным управлением, самым большим в отрасли дисплеем с высоким разрешением, а также новыми входами FlexChannel™ (4, 6 или 8), каждый из которых позволяет измерять один аналоговый или восемь цифровых сигналов. Это прибор, готовый к решению сложнейших текущих и будущих задач. Это новый стандарт производительности, анализа и потребительского опыта в целом.


Число входных каналов

• 4, 6 или 8 входов FlexChannel™
• Каждый вход FlexChannel имеет один аналоговый канал или восемь цифровых логических входов с логическим пробником TLP058

Полоса пропускания:

• 350 МГц, 500 МГц, 1 ГГц, 2 ГГц

Частота дискретизации (все аналоговые / цифровые каналы):

• В реальном времени: 6,25 Гвыб./с
• С интерполяцией: 500 Гвыб./с

Длина записи (все аналоговые / цифровые каналы):

• 62,5 млн точек (стандартно)
• 125  млн точек (по заказу)

Скорость регистрации сигналов:

• более 500 000 осциллограмм/с

Разрешение по вертикали:

• 12-битный АЦП
• До 16 бит в режиме высокого разрешения

Стандартные типы синхронизации:

• По фронту, по длительности импульса, по импульсу малой амплитуды, по тайм-ауту, в заданном окне, по логическому условию, по условию с последующей задержкой, по времени нарастания или спада, по сигналам параллельной шины, по последовательности

Стандартные инструменты анализа:

• Курсоры: с привязкой к осциллограмме, вертикальной шкале, горизонтальной шкале, вертикальной и горизонтальной шкале
• Измерения: 36
• Скорость регистрации в режиме FastFrameTM: 5 000 000 осциллограмм в секунду в режиме с использованием сегментирования памяти
• Графики: зависимости от времени, гистограммы, спектрограммы
• Математическая обработка: основные арифметические действия, БПФ и расширенный редактор уравнений
• Поиск: по любому критерию запуска
• Джиттер: погрешность временного интервала (TIE) и фазовый шум

Выборочный анализ:

• Расширенный анализ джиттера и глазковых диаграмм
• Расширенный анализ электропитания

Дополнительная система синхронизации по сигналам последовательных шин, декодирования и анализа::

• I2C, SPI, RS-232/422/485/UART, CAN, CAN FD, LIN, FlexRay, USB 2.0, Ethernet, I2S, LJ, RJ, TDM, MIL-STD-1553, ARINC 429

Генератор сигналов произвольной формы и функций:

• Генератор сигналов до 50 МГц
• Типы сигналов: произвольной формы, синусоидальные, прямоугольные, импульсные, импульсы малой амплитуды, треугольные, уровень постоянного тока, функция Гаусса, функция Лоренца, экспоненциальное нарастание или спад, кардинальный синус Sin(x)/x, белый шум, гаверсинус, кардиоида

Цифровой вольтметр:

• 4-х разрядный для измерения среднеквадратичного значения переменного напряжения, постоянного напряжения и среднеквадратичного значения постоянного + переменного напряжения

Частотомер сигналов запуска:

• 8 разрядов

Дисплей:

• Цветной TFT с диагональю 15,6 дюймов (396 мм)
• Высокое разрешение (1 920 x 1 080)
• Емкостный мультисенсорный экран

Возможности подключения:

• Хост-порты USB (x7) , порт устройств USB, ЛВС (10/100/1000 Base-T Ethernet; совместим с LXI), порт для дисплея, DVI-D, выход видеосигнала e*Scope®:

• Позволяет дистанционно наблюдать и управлять осциллографами через сетевое соединение с использованием стандартного веб браузера

Пробники в стандартной комплектации:

• Один пассивный пробник напряжения 10 МОм с емкостью менее 4 пФ для каждого канала

Гарантия:

• 3 года стандартной гарантии с дополнительными планами комплексной защиты (Total Protection Plans)

Габариты:

• 309 (В) x 454 (Ш) x 204 мм (Г)
• Масса: 11,4 кг

• По одному пассивному пробнику для каждого канала FlexChannel:
  • пробники TPP0500B 500 МГц для моделей с полосой пропускания 350 MГц или 500 MГц
  • пробники TPP1000 1 ГГц для моделей с полосой пропускания 1 ГГц или 2 ГГц)
• Руководство по монтажу и технике безопасности
• Интегрированная справочная система
• Крышка передней панели со встроенной сумкой для принадлежностей
• Мышь
• Сетевой шнур
• Сертификат о калибровке подтверждает прослеживаемость калибровки до Национальных институтов метрологии и соответствие системы менеджмента качества ISO9001
• Трехлетняя гарантия на все детали и работы прибора. Годовая гарантия на все детали и работы для поставляемых в комплект пробников

Номер в Госреестре	Наименование СИ	Обозначение типа СИ	Изготовитель	Срок свидетельства или заводской номер
69066-17	Осциллографы цифровые	MSO5	Компания "Tektronix (China) Co., Ltd.", Китай	25.10.2022
