Американская компания Tektronix была создана в 1946 году. Основатели компании Howard C. Vollum и Jack Murdock считаются изобретателями первого в мире осциллографа, умевшего осуществлять синхронизацию картинки. Компания Tektronix первая в мире сделала из осциллографа измерительный прибор, т.е. с калиброванными сетками на экране.
В 1963 году компания первой разработала технологию ЭЛТ «Direct View BistableStorage Tube (DVBST)», позволяющую запоминать осциллограмму… подробнее
Области применения
Разработка и отладка цифровых устройств
Установка и обслуживание видеосистем
Разработка источников питания
Обучение
Тестирование телекоммуникационного оборудования по маскам
Производственные испытания
Лабораторные испытания
Возможности и преимущества

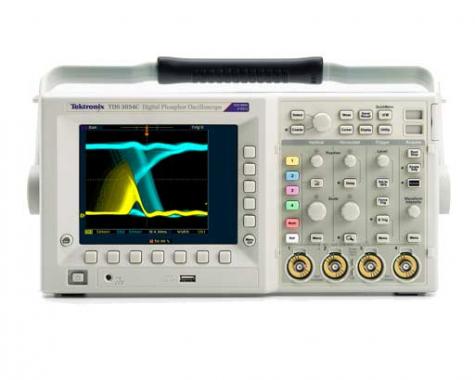

Модели с полосой пропускания 100 МГц, 300 МГц и 500 МГц
2 или 4 канала
Частота дискретизации в режиме реального времени на каждом канале до 5 Гвыб./с
Стандартная длина памяти 10 тыс. выборок на каждом канале
Скорость непрерывного захвата осциллограмм до 3 600 осциллограмм/с
Расширенный выбор видов запуска
Простота применения функций
Хост-порт USB на передней панели для упрощения сохранения и передачи данных измерений
25 автоматических измерений
Стандартное БПФ
Многоязычный интерфейс пользователя
Функция автоматического выявления аномальных сигналов WaveAlert®
Интерфейс пробников TekProbe® поддерживает установку масштаба и единиц измерения для активных, дифференциальных и токовых пробников
Области применения
Разработка и отладка цифровых устройств
Установка и обслуживание видеосистем
Разработка источников питания
Обучение
Тестирование телекоммуникационного оборудования по маскам
Производственные испытания
Лабораторные испытания
Возможности и преимущества
Модели с полосой пропускания 100 МГц, 300 МГц и 500 МГц
2 или 4 канала
Частота дискретизации в режиме реального времени на каждом канале до 5 Гвыб./с
Стандартная длина памяти 10 тыс. выборок на каждом канале
Скорость непрерывного захвата осциллограмм до 3 600 осциллограмм/с
Расширенный выбор видов запуска
Простота применения функций
Хост-порт USB на передней панели для упрощения сохранения и передачи данных измерений
25 автоматических измерений
Стандартное БПФ
Многоязычный интерфейс пользователя
Функция автоматического выявления аномальных сигналов WaveAlert®
Интерфейс пробников TekProbe® поддерживает установку масштаба и единиц измерения для активных, дифференциальных и токовых пробников
- P6139A пассивный пробник 500 МГц, 10x (по одному на каждый канал)
- Руководство пользователя и переведенная накладка для передней панели
- Шнур питания
- Лоток для принадлежностей
- Защитная передняя крышка
- Программное обеспечение OpenChoice® PC Communication
- Отслеживаемый сертификат калибровки
- Компакт-диск с документацией
- Гарантия 3 года
- P6139A пассивный пробник 500 МГц, 10x (по одному на каждый канал)
- Руководство пользователя и переведенная накладка для передней панели
- Шнур питания
- Лоток для принадлежностей
- Защитная передняя крышка
- Программное обеспечение OpenChoice® PC Communication
- Отслеживаемый сертификат калибровки
- Компакт-диск с документацией
- Гарантия 3 года
|
Номер в Госреестре |
Наименование СИ |
Обозначение типа СИ |
Изготовитель |
Срок свидетельства или заводской номер |
|---|---|---|---|---|
|
41693-09 |
Осциллографы цифровые |
TDS3012C, TDS3014C, TDS3032C, TDS3034C, TDS3052C, TDS3054C |
Компания "Tektronix (China) Co., Ltd.", Китай |
24.12.2019 |
|
Номер в Госреестре |
Наименование СИ |
Обозначение типа СИ |
Изготовитель |
Срок свидетельства или заводской номер |
|---|---|---|---|---|
|
41693-09 |
Осциллографы цифровые |
TDS3012C, TDS3014C, TDS3032C, TDS3034C, TDS3052C, TDS3054C |
Компания "Tektronix (China) Co., Ltd.", Китай |
24.12.2019 |
| TDS3012C | TDS3014C | TDS3032C | TDS3034C | TDS3052C | TDS3054C | |
| Полоса пропускания | 100 МГц | 100 МГц | 300 МГц | 300 МГц | 500 МГц | 500 МГц |
|
Расчетное время нарастания (типичное значение) |
3,5 нс | 3,5 нс | 1,2 нс | 1,2 нс | 0,7 нс | 0,7 нс |
| Вход внешнего запуска | Имеется во всех моделях | |||||
|
Частота дискретизации на каждом канале |
1,25 Гвыб./с | 1,25 Гвыб./с | 2,5 Гвыб./с | 2,5 Гвыб./с | 5 Гвыб./с | 5 Гвыб./с |
| Длина памяти | 10 тыс. точек | |||||
| Вертикальное разрешение | 9 бит | |||||
|
Чувствительность по вертика- ли, 1 МОм |
От 1 мВ/дел до 10 В/дел | |||||
|
Чувствительность по вертика- ли, 50 Ом |
От 1 мВ/дел до 1 В/дел | |||||
| Тип входа | по переменному току, по постоянному току, заземление | |||||
| Входной импеданс | 1 MОм параллельно с емкостью 13 пФ или 50 Ом | |||||
|
Погрешность коэффициента усиления по напряжению по- стоянного тока |
±2 % | |||||
|
Максимальное входное на- пряжение, 1 Mом |
150 Вср. кв. с пиками 400 В | |||||
|
Максимальное входное на- пряжение, 50 Ом |
5 Вср. кв. с пиками 30 В | |||||
| Диапазон положений | ±5 делений | |||||
|
Ограничение полосы пропускания |
20 МГц | 20 МГц | 20 МГц, 150 МГц | 20 МГц, 150 МГц | 20 МГц, 150 МГц | 20 МГц, 150 МГц |
|
Диапазон временной развертки |
От 4 нс до 10 с | От 4 нс до 10 с | От 2 нс до 10 с | От 2 нс до 10 с | От 1 нс до 10 с | От 1 нс до 10 с |
|
Погрешность временной раз- вертки |
±20 х 10?? в любом временном интервале 1 мс | |||||
| Порт Ethernet | Разъем RJ-45, поддерживает 10Base-T LAN. | |||||
| USB-порт | Хост-порт USB 2.0 на передней панели. Поддерживает USB флэш-накопитель | |||||
| GPIB-порт |
Полноценные режимы приема и передачи, настройка и измерения (Дополнительная возможность с помощью модуля связи TDS3GV) |
|||||
| Порт RS-232-C |
Штырьковый разъем DB-9, полноценные режимы приема и передачи; управление всеми режимами, параметрами и измере- ниями. Скорость передачи в бодах до 38 400 (Дополнительная возможность с помощью модуля связи TDS3GV) |
|||||
| Видеопорт VGA |
Гнездовой разъем DB-15, выход монитора для непосредственного отображения на больших VGA-мониторах (Дополнительная возможность с помощью модуля связи TDS3GV) |
|||||
| Вход внешнего запуска | Разъем BNC, входной импеданс > 1 MОм параллельно с емкостью 17 пФ; максимальное входное напряжение 150 Вср. кв. | |||||
Товар |
|
|
|
Модели и Опции |
Описание |
Цена | Заказать |
0
| Модели |
|
TDS3012C
|
Полоса пропускания 100 МГц, Количество аналоговых каналов 2
|
$11 511.96 | ||
|
TDS3014C
|
Полоса пропускания 100 МГц, Количество аналоговых каналов 4
|
$13 648.20 | ||
|
TDS3032C
|
Полоса пропускания 300 МГц, Количество аналоговых каналов 2
|
$16 733.88 | ||
|
TDS3034C
|
Полоса пропускания 300 МГц, Количество аналоговых каналов 4
|
$20 056.92 | ||
|
TDS3052C
|
Полоса пропускания 500 МГц, Количество аналоговых каналов 2
|
$25 160.16 | ||
|
TDS3054C
|
Полоса пропускания 500 МГц, Количество аналоговых каналов 4
|
$28 839.24 |
6
| Аксессуары |
|
Компакт-диск с документацией
|
Содержит руководство пользователя на всех языках
|
По запросу | ||
|
Накладка для передней панели прибора
|
Переведенная на соответствующий язык накладка для передней панели прибора. При заказе указывайте язык руководства пользователя.
|
По запросу | ||
|
Руководство по вводу в эксплуатацию и безопасности
|
|
По запросу | ||
|
Кабель питания
|
При заказе указывайте тип кабеля питания.
|
По запросу | ||
|
Программное обеспечение OpenChoice ® для связи с ПК
|
Обеспечивает быстрое и простое взаимодействие между ПК с Windows и осциллографом серии TDS3000C через интерфейсы LAN, GPIB или RS-232. Позволяет передавать и сохранять настройки, осциллограммы, результаты измерений и снимки экрана.
|
По запросу | ||
|
Отслеживаемый сертификат калибровки
|
NIM/NIST
|
По запросу | ||
|
Защитная крышка передней панели
|
|
По запросу | ||
|
Лоток для принадлежностей
|
|
По запросу |
14
| Принадлежности |
|
TDS3GV
|
Интерфейсы GPIB, VGA, RS-232
|
$1 578.72 | ||
|
TDS3AAM
|
Модуль расширенного анализа. Добавляет расширенные возможности математической обработки, произвольные математические выражения, статистику измерений и дополнительные автоматические измерения
|
$1 495.37 | ||
|
TDS3LIM
|
Модуль контроля предельных значений Добавляет новые возможности контроля осциллограмм по предельным значениям
|
$1 495.37 | ||
|
TDS3TMT
|
Модуль тестирования телекоммуникационных сигналов по маске. Добавляет проверку соответствия требованиям стандартов ITU-T G.703 и ANSI T1.102, тестирование по заданной маске и многое другое.
|
$2 777.11 | ||
|
TDS3VID
|
Модуль расширенного анализа видеосигналов. Добавляет контекстное меню quickmenu для анализа видеосигналов, автонастройку, удержание, запуск по определенному числу строк видеосигнала, режим просмотра видеоизображений, режим вектороскопа 5 , запуск по сигналам HDTV и многое другое.
|
$1 495.37 | ||
|
TDS3BATC
|
Литий-ионная батарея обеспечивает автономную работу прибора до 3 часов
|
$1 150.55 | ||
|
TDS3ION
|
Зарядное устройство
|
$285.84 | ||
|
AC3000
|
Мягкая сумка для переноски прибора
|
$387.50 | ||
|
HCTEK4321
|
Жесткий пластиковый кейс для переноски прибора (необходима сумка AC3000)
|
$1 423.24 | ||
|
RM3000
|
Комплект для монтажа в стойку
|
$796.54 | ||
|
071-2507-xx
|
Руководство по обслуживанию (только на английском языке)
|
По запросу |
25
| Пробники |
|
ADA400A
|
Дифференциальный усилитель с высоким коэффициентом усиления 100x, 10x, 1x, 0,1x
|
$3 528.20 | ||
|
P5100A
|
Высоковольтный пассивный пробник 100x, 2,5 кВ
|
$891.02 | ||
|
P5205A
|
Высоковольтный дифференциальный пробник, 100 МГц, 1,3 кВ
|
$2 631.20 | ||
|
P5210A
|
Высоковольтный дифференциальный пробник, 50 МГц, 5,6 кВ
|
$5 274.36 | ||
|
P6243
|
Активный пробник, 1 ГГц, входная емкость S1 пФ, 10x
|
$3 659.76 | ||
|
TCP202A
|
Токовый пробник постоянного/переменного тока 15 А, 50 МГц
|
$4 341.48 | ||
|
TCP303
|
Токовый пробник 150 А, 15 МГц 3
|
$5 585.32 | ||
|
TCP305A
|
Токовый пробник 50 А, 50 МГц 3
|
$2 942.16 | ||
|
TCP312A
|
Токовый пробник 30 А, 100 МГц 3
|
$3 480.36 | ||
|
TCPA300
|
Усилитель пробника, 100 МГц
|
$4 341.48 | ||
|
TCPA400
|
Усилитель пробника, 50 МГц
|
$4 329.52 | ||
|
TCP404XL
|
Токовый пробник 500 А, 2 МГц 4
|
$7 391.28 | ||
|
P6139B
|
Пассивный пробник, 500 МГц, 10x, один на канал
|
$845.57 |
