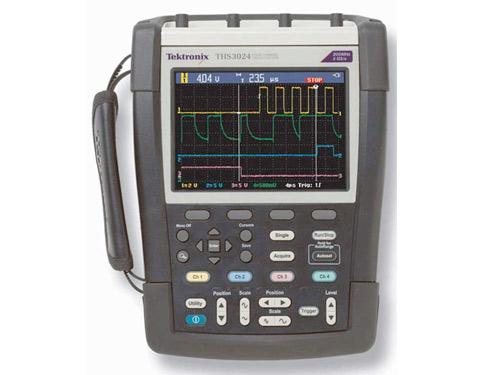

Портативный осциллограф с гальванической развязкой между каналами до 200 МГц, 4 канала
Наличие: По запросуПо запросу По запросу По запросу
Осциллографы THS3000 Подробнее
Американская компания Tektronix была создана в 1946 году. Основатели компании Howard C. Vollum и Jack Murdock считаются изобретателями первого в мире осциллографа, умевшего осуществлять синхронизацию картинки. Компания Tektronix первая в мире сделала из осциллографа измерительный прибор, т.е. с калиброванными сетками на экране.
В 1963 году компания первой разработала технологию ЭЛТ «Direct View BistableStorage Tube (DVBST)», позволяющую запоминать осциллограмму… подробнее
Обзор
Свернуть
Развернуть
Основные возможности и технические характеристики
Основные характеристики
- Полоса пропускания 100 или 200 МГц
- Частота дискретизации до 5 Гвыб/с, разрешение 200 пс
- 4 канала с гальванической развязкой друг от друга и от земли
- Защита от перенапряжения соответствует КАТ III 600 Вср.кв. и КАТ II 1000 Вср.кв. (напряжение между входными разъёмами BNC и землёй)
Измерения и анализ
- 21 вид автоматических измерений
- Математические операции с осциллограммами и анализ спектра БПФ
- Измерения напряжения, времени, частоты и мощности по курсорам
Обработка результатов измерений
- Сохранение результатов измерений с помощью функции TrendPlot™
- Сравнение осциллограмм по критерию «годен/не годен»
- Автоматическая запись 100 снимков экрана
Характеристики, облегчающие использование прибора
- 6-дюймовый (153 мм) яркий цветной дисплей
- Порты USB хост и ведомый USB
- 7 часов непрерывной автономной работы от аккумулятора
Применение
- Разработка встраиваемых аналоговых и цифровых систем
- Разработка аппаратуры для сетей электроснабжения, силовых электронных приборов, источников питания
- Разработка и эксплуатация авиационной и автомобильной электронной аппаратуры
- Разработка и монтаж промышленного оборудования
- Тестирование и обслуживание оборудования на месте его установки
Свернуть
Развернуть
Основные возможности и технические характеристики
Основные характеристики
- Полоса пропускания 100 или 200 МГц
- Частота дискретизации до 5 Гвыб/с, разрешение 200 пс
- 4 канала с гальванической развязкой друг от друга и от земли
- Защита от перенапряжения соответствует КАТ III 600 Вср.кв. и КАТ II 1000 Вср.кв. (напряжение между входными разъёмами BNC и землёй)
Измерения и анализ
- 21 вид автоматических измерений
- Математические операции с осциллограммами и анализ спектра БПФ
- Измерения напряжения, времени, частоты и мощности по курсорам
Обработка результатов измерений
- Сохранение результатов измерений с помощью функции TrendPlot™
- Сравнение осциллограмм по критерию «годен/не годен»
- Автоматическая запись 100 снимков экрана
Характеристики, облегчающие использование прибора
- 6-дюймовый (153 мм) яркий цветной дисплей
- Порты USB хост и ведомый USB
- 7 часов непрерывной автономной работы от аккумулятора
Применение
- Разработка встраиваемых аналоговых и цифровых систем
- Разработка аппаратуры для сетей электроснабжения, силовых электронных приборов, источников питания
- Разработка и эксплуатация авиационной и автомобильной электронной аппаратуры
- Разработка и монтаж промышленного оборудования
- Тестирование и обслуживание оборудования на месте его установки
Свернуть
Развернуть
Комплектация
- Пассивный пробник на каждый канал THP0301-Y/B/M/G 300 МГц 10X
- Литий-ионная аккумуляторная батарея
- Ручка и ремешок; кабель с разъемами USB-A и miniUSB-B для подключения к ПК
- Руководство по вводу в эксплуатацию и по безопасности
- Компакт-диск с документацией
- Сетевой адаптер с кабелем питания
- Мягкая сумка ACHHS (для базовой модели)
- ПО OpenChoice® для работы с настольным ПК
- Сертификат калибровки и документ о регистрации системы контроля качества ISO9001
- Гарантия на 3 года
Свернуть
Развернуть
Комплектация
- Пассивный пробник на каждый канал THP0301-Y/B/M/G 300 МГц 10X
- Литий-ионная аккумуляторная батарея
- Ручка и ремешок; кабель с разъемами USB-A и miniUSB-B для подключения к ПК
- Руководство по вводу в эксплуатацию и по безопасности
- Компакт-диск с документацией
- Сетевой адаптер с кабелем питания
- Мягкая сумка ACHHS (для базовой модели)
- ПО OpenChoice® для работы с настольным ПК
- Сертификат калибровки и документ о регистрации системы контроля качества ISO9001
- Гарантия на 3 года
Свернуть
Развернуть
Сведения о реестре СИ
|
Номер в Госреестре |
Наименование СИ |
Обозначение типа СИ |
Изготовитель |
Срок свидетельства или заводской номер |
|---|---|---|---|---|
|
56713-14 |
Осциллографы цифровые портативные |
Tektronix THS3014, THS3014-TK, THS3024, THS3024-TK |
Компания "Benchmark Romania", Румыния |
04.03.2019 |
Свернуть
Развернуть
Сведения о реестре СИ
|
Номер в Госреестре |
Наименование СИ |
Обозначение типа СИ |
Изготовитель |
Срок свидетельства или заводской номер |
|---|---|---|---|---|
|
56713-14 |
Осциллографы цифровые портативные |
Tektronix THS3014, THS3014-TK, THS3024, THS3024-TK |
Компания "Benchmark Romania", Румыния |
04.03.2019 |
Характеристики
Загрузить технические характеристики
| Система вертикального отклонения, аналоговые каналы | ||
| Параметр | THS3014 | THS3024 |
| Количество гальванически развязанных каналов | 4 | 4 |
| Аналоговая полоса пропускания (-3 дБ) | 100 МГц | 200 МГц |
| Время нарастания сигнала | 3,5 нс | 1,7 нс |
| Аппаратное ограничение полосы пропускания | 20 кГц, 20 МГц или без ограничения | |
| Режим входа | Связь по переменному току, связь по постоянному току | |
| Полное входное сопротивление | 1 MОм ± 1 %, (14 ±2) пФ | |
| Чувствительность по вертикали | От 2 мВ/дел до 100 В/дел | |
| Вертикальное разрешение | 8 бит | |
| Погрешность усиления по постоянному току | ±2,1% от измеренного значения + (0,04 х чувствительность по вертикали) для чувствительности по вертикали от 5 мВ/дел до 100 В/дел | |
| Макс. входное напряжение | 300 В (на входном разъёме BNC, 1 МОм, КАТ III) | |
| Макс. входное напряжение пробника THP0301-X | 300 Всркв (между сигнальным и общим щупами пробника с делителем напряжения 10:1, КАТ III) | |
| Макс. напряжение относительно земли | 1000 В КАТ II/600 В КАТШ (между ср.кв. ср.кв. ' корпусом входного разъёма BNC и землёй) | |
| Положение развертки по горизонтали | ±4 деления | |
| Система горизонтального отклонения | ||
| Параметр | THS3014 | THS3024 |
| Макс. частота дискретизации | 2,5 Гвыб/с (1,25 Гвыб/с на канал при одновременном измерении по 4 каналам) | 5 Гвыб/с (1,25 Гвыб/с на канал при одновременном измерении по 4 каналам) |
| Макс. длина записи (для всех каналов) | 10 000 точек (30 000 точек в режиме прокрутки (Roll) при скорости развёртки от 4 мс/дел до 2 мин/дел) | |
| Диапазон скоростей развёртки | От 5 нс/дел до 4 с/дел | От 2 нс/дел до 4 с/дел |
| Диапазон задержек | 1 экран (12 дел.) для упреждения запуска, до 100 экранов (1 200 дел.) для задержки запуска | |
| Погрешность измерения интервала времени | ±(10-4 + 0,04 дел) | |
| Масштабирование | Растяжка или сжатие по горизонтали осциллограмм, наблюдаемых в реальном времени, или ранее записанных осциллограмм | |
| Система запуска | ||
| Параметр | Описание | |
| Источник сигнала запуска | Канал 1, 2, 3 или 4. Все входы гальванически развязаны друг от друга и от земли | |
| Основные режимы запуска | Автоматический по уровню, автоматический, нормальный и однократный | |
| Режимы входа запуска | Связь по постоянному току, ФНЧ, подавление шума (со снижением чувствительности) | |
| Чувствительность системы запуска | ||
| Параметр | Описание | |
| Внутренняя связь по постоянному току |
0,5 дел. в диапазоне от 0 до 5 МГц (> 5 мВ/дел) 1 дел. в диапазоне от 5 до 200 МГц (THS3024) 1 дел. в диапазоне от 5 до 100 МГц (THS3014) |
|
| Диапазон значений уровня сигнала запуска | ||
| Параметр | Описание | |
| Любой канал | ±4,0 дел. | |
| Режимы запуска | ||
| Режим | Описание | |
| По перепаду | По положительному, по отрицательному или знакопеременному перепаду на любом входе. Режимы входа запуска: связь по постоянному току, ФНЧ и подавление шума | |
| По длительности импульса | Запуск по каналу 1 по положительным или отрицательным импульсам, длительность которых >, <, 0="" 01="" 50="" td=""> | |
| По событию | Запуск по N-му событию запуска, N выбирается в диапазоне от 2 до 99. | |
| По видеосигналу | Запуск по каналу 1, по строке с заданным номером, по всем строкам или по чётным, нечётным или всем кадрам сигналов NTSC, PAL, PAL Plus и SECAM. | |
| По видеосигналу высокого разрешения с прогрессивной разверткой | Запуск по каналу 1, по видеосигналу высокого разрешения с прогрессивной разверткой, частота строчной развёртки от 14 до 65 кГц | |
| Режимы захвата | ||
| Режим | Описание | |
| Выборка (по умолчанию) | Регистрация выборок сигнала | |
| Обнаружение глитчей | Захват высокочастотных импульсов и случайных глитчей с длительностью порядка 8 нс при скоростях развертки от 5 мкс/дел до 120 с/дел | |
| Усреднение | 4 режима: по 2, 4, 8 или 64 осциллограммам | |
| Прокрутка | Прокрутка осциллограмм справа налево при скорости развёртки > 4 мс/дел | |
| Запись данных | Автоматическая запись данных для 100 снимков экрана с отметками даты и времени. Данные записываются во внутреннюю память или на внешний накопитель через порт USB. | |
| Сравнение осциллограмм | Визуальное сравнение с выбираемой пользователем эталонной осциллограммой или автоматическое тестирование по маске сигналов 1, 2, 3 и 4 канала с регистрацией результатов | |
| Автоматическая настройка | ||
| Режим | Описание | |
| Автонастройка | Однократная автоматическая настройка оптимальных параметров систем запуска, вертикального и горизонтального отклонения всех каналов нажатием одной кнопки | |
| Автоматический выбор диапазона | Постоянная автоматическая настройка оптимальных параметров систем запуска, вертикального и горизонтального отклонения всех каналов, отслеживающая изменения сигнала | |
| Измерительные функции | ||
| Параметр | Описание | |
| Курсорные измерения | Время, частота (1/Т), напряжение, мощность, время нарастания/спада по осциллограмме сигнала любого канала или результату математических операций | |
| Автоматические измерения | 21 вид авт. измерений. Одновременное отображение до 4 результатов измерений. Пост. напряжение, ср.кв. значение перем. напряжения, перем. напряжение с пост. составляющей, макс. пиковое напряжение, мин. пиковое напряжение, двойной размах напряжения, пост. ток, перем. ток, перем. ток с пост. составляющей, частота, время нарастания (по курсорам), время спада (по курсорам), сдвиг фаз (между сигналами двух любых входов), длительность положительного импульса, длительность отрицательного импульса, коэффициент заполнения для положительных импульсов, коэффициент заполнения для отрицательных импульсов, напряжение в дБВ, мощность в дБм на нагрузке 50 или 600 Ом | |
| Функция TrendPlot™ | Запись и графическое отображение результатов любых четырёх автоматических измерений. Данные записываются во внутреннюю память или на внешний накопитель через порт USB для последующего воспроизведения и анализа. | |
| Математические операции над осциллограммами | ||
| Параметр | Описание | |
| Арифметические действия | Сложение, вычитание и умножение осциллограмм | |
| БПФ | Амплитуды спектральных составляющих. Выбор линейного или логарифмического масштаба по вертикальной оси при отображении спектра БПФ, выбор окна БПФ: авто, окно Хэмминга, окно Хэннинга и откл. | |
| Характеристики дисплея | ||
| Параметр | Описание | |
| Тип | 6-дюймовый (153 мм) цветной ЖК дисплей | |
| Разрешение | 320 пикселов по горизонтали и 240 по вертикали | |
| Режимы отображения | Векторный, точечный, огибающая, регулируемое послесвечение, бесконечное послесвечение | |
| Виды отображения сигнала | Формат - YT и XY | |
| Энергонезависимая память | ||
| Параметр | Описание | |
| Эталонные осциллограммы | В приборе сохраняются 4 эталонные осциллограммы, выбираемые пользователем | |
| Осциллограммы | В приборе сохраняются 30 записей (по 4 осциллограммы на запись), включающих снимки экрана и соответствующие настройки | |
| Записи | В приборе сохраняются 10 записей. Это могут быть 100 последовательных снимков экрана, данные режима прокрутки или данные TrendPlot™ | |
| Снимки экрана | Запись BMP-изображений: до 9 во внутреннюю память или до 256 на внешний накопитель USB | |
| Синхронизация записей | Отметка текущего времени и даты на каждой записи | |
| Порты ввода-вывода | ||
| Порт | Описание | |
| USB хост | Поддержка внешних накопителей с интерфейсом USB | |
| USB | Порт Mini-USB-B предназначен для обмена данными и/или управления осциллографом | |
| Выход компенсации пробника | Разъём на боковой стенке корпуса: амплитуда 1,225 Впи(_пи( частота 500 Гц | |
| Замок Кенсингтона | Слот на боковой стенке корпуса для стандартного замка Кенсингтона | |
| Программное обеспечение | ||
| ПО | Описание | |
| ПО OpenChoice® для ПК | Предназначено для обмена данными между THS3000 и ПК с ОС Windows. Передача и сохранение настроек, осциллограмм и снимков экрана | |
| Питание | ||
| Параметр | Описание | |
| Аккумулятор | Перезаряжаемая литий-ионная батарея с напряжением 10,8 В. Время автономной работы осциллографа 7 часов. | |
| Время зарядки | 5 часов | |
| Питание от сети | Питание через сетевой адаптер/зарядное устройство | |
| Напряжение сети | 100.240 В ±10 % | |
| Частота сети | 50.60 Гц | |
| Габариты и масса | ||
| Размеры, мм | ||
| Высота | 265 | |
| Ширина | 190 | |
| Глубина | 70 | |
| Масса, кг | ||
| Только прибор (с аккумулятором) | 2,2 | |
| Прибор в упаковке (базовая модель) | 4,7 | |
| Прибор в упаковке (модель с комплектом для транспортировки) | 7,8 | |
| Климатические условия и требования безопасности | ||
| Параметр | Описание | |
| Степень защиты корпуса | IP41 согласно МЭК60529 | |
| Температура | ||
| Рабочая | 0...+40 °C (с аккумулятором) 0...+50 °C (без аккумулятора) | |
| Хранения | -20...+60 °C | |
| Относительная влажность | ||
| Рабочая |
До 95% без конденсации при температуре +10…+30 °C, до 75% без конденсации при температуре +30…+40 °C, до 45% без конденсации при температуре +40…+50 °C |
|
| Хранения | без конденсации при температуре -20...+60 °C | |
| Высота над уровнем моря | ||
| Рабочая | До 3 000 м. | |
| Хранения | До 12 000 м. | |
| Устойчивость к вибрации и ударам | ||
| Рабочая | Вибрация (синусоидальная): макс. ускорение 3g, согласно MIL-PRF-28800F, класс 2, Удар: макс. ускорение 30g, согласно MIL-PRF-28800F, класс 2 | |
| Хранения | Вибрация (случайная): 0,03 g2/Гц, согласно MIL-PRF-2880F, класс 2 | |
| Электромагнитная совместимость и электробезопасность | ||
| Электромагнитная совместимость | Соответствует стандартам EN 61326-1:2006, EN 61326-2-1:2006 по излучению помех и помехоустойчивости | |
| Электробезопасность | Соответствует стандартам UL61010-1:2004; CAN/CSA C22.2 №. 61010.1-04; EN61010-1:2001, Степень загрязнения 2; ANSI/ISA-82.02.01 | |
Модели и опции
Товар |
|
|
|
Модели и Опции |
Описание |
Цена | Заказать |
0
| Модели |
|
THS3014
|
Полоса пропускания 100 МГц, Количество аналоговых каналов 4
|
$8 782.32 | ||
|
THS3014-TK
|
Полоса пропускания 100 МГц, Количество аналоговых каналов 4
|
$9 577.48 | ||
|
THS3024
|
Полоса пропускания 200 МГц, Количество аналоговых каналов 4
|
$9 387.59 | ||
|
THS3024-TK
|
Полоса пропускания 200 МГц, Количество аналоговых каналов 4
|
$10 408.24 |
4
| Рекомендуемые принадлежности |
|
020-3085-xx
|
Набор принадлежностей для замены пробника
|
По запросу | ||
|
119-7900-00
|
Сетевой адаптер
|
$216.14 | ||
|
119790000
|
Сетевой адаптер
|
$213.82 | ||
|
THSBAT
|
Дополнительная аккумуляторная батарея
|
$462.85 | ||
|
THSCHG
|
Зарядное устройство (без сетевого адаптера)
|
$154.28 | ||
|
ACHHS
|
Мягкая сумка для прибора
|
$125.80 | ||
|
HCHHS
|
Жесткий кейс (входит в комплект поставки для моделей с обозначением TK)
|
$388.08 | ||
|
376-0255-xx
|
Универсальный держатель
|
По запросу |
12
| Рекомендуемые пробники |
|
THP0301-Y
|
(Желтый) 300 В, постоянный ток до 300 МГц, высоковольтный пробник 10X*3
|
$275.34 | ||
|
THP0301-B
|
(Синий) 300 В, постоянный ток до 300 МГц, высоковольтный пробник 10X*3
|
$275.34 | ||
|
THP0301-M
|
(Пурпурный) 300 В, постоянный ток до 300 МГц, высоковольтный пробник 10X*3
|
$280.08 | ||
|
THP0301-G
|
(Зеленый) 300 В, постоянный ток до 300 МГц, высоковольтный пробник 10X*3
|
$280.08 | ||
|
A621
|
Пробник переменного тока 2000 A, 5...50 кГц, разъем BNC
|
$1 255.80 | ||
|
A622
|
Пробник переменного/постоянного тока 100 A, 100 кГц, BNC
|
$1 267.76 | ||
|
P5122
|
Высоковольтный пассивный пробник 100X, 200 МГц
|
$514.28 | ||
|
P5150
|
Высоковольтный пассивный пробник 50X, 500 МГц*4
|
$943.64 | ||
|
CT2
|
Пробник переменного тока 2,5 A, 200 МГц
|
$1 315.60 | ||
|
TCP303/TCPA300
|
Усилитель для пробников переменного/постоянного тока 150 A, 15 МГц
|
По запросу | ||
|
TCP305/TCPA300
|
Усилитель для пробников переменного/постоянного тока 50 A, 50 МГц
|
По запросу | ||
|
TCP312/TCPA300
|
Усилитель для пробников переменного/постоянного тока 30 A, 100 МГц
|
По запросу | ||
|
TCP404XL/TCPA400
|
Усилитель для пробников переменного/постоянного тока 500 A, 2 МГц
|
По запросу |
Библиотека
Основные сведения о продукте
Посмотреть более подробную информацию о возможностях этого продукта.
