Осциллографы с гальванической развязкой между каналами до 200 МГц, 4 канала

TPS2000B
Для увеличения картинки наведите мышкой

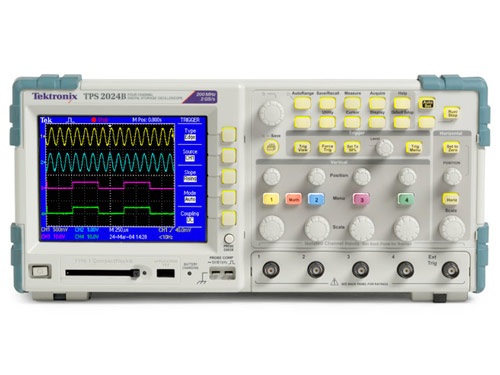

TPS2000BTPS2000BTPS2000B
TPS2000BTPS2000BTPS2000B

Наличие: По запросу

По запросу
По запросу
По запросу

Осциллографы TPS2000B Подробнее




Американская компания Tektronix была создана в 1946 году. Основатели компании Howard C. Vollum и Jack Murdock считаются изобретателями первого в мире осциллографа, умевшего осуществлять синхронизацию картинки. Компания Tektronix первая в мире сделала из осциллографа измерительный прибор, т.е. с калиброванными сетками на экране.

В 1963 году компания первой разработала технологию ЭЛТ «Direct View BistableStorage Tube (DVBST)», позволяющую запоминать осциллограмму… подробнее





Обзор
Свернуть Развернуть
Основные возможности и технические характеристики

Области применения

Разработка, установка и обслуживание промышленных систем питания, а также устранение неисправностей в их работе Разработка, установка и обслуживание сложных электронных систем, а также устранение неисправностей в их работе Разработка и тестирование автомобильных схем Обучение

Характеристики и преимущества

Полоса пропускания 100 МГц и 200 МГц Частота выборки до 2 Гвыб./с в реальном масштабе времени 2 или 4 полностью изолированных «плавающих» канала плюс изолированный внешний источник синхронизации 8 часов непрерывной работы с двумя установленными батареями, поддерживающими «горячую» замену — полная независимость от сети питания Дополнительно предлагаемое мощное программное обеспечение с широчайшим спектром измерения характеристик систем питания в своей ценовой категории Быстрое документирование и анализ результатов измерений с помощью программного обеспечения OpenChoice® или встроенного запоминающего устройства большой емкости CompactFlash® БПФ является стандартной функцией для всех моделей Расширенная синхронизация для оперативной регистрации интересующих событий Традиционные элементы управления в «аналоговом» стиле и многоязычный пользовательский интерфейс облегчают работу с устройством Быстрая настройка и проведение измерений благодаря меню автоустановки, функции автодиапазона, памяти форм сигнала и настроек, а также встроенной контекстно-зависимой справочной системе Кнопки меню с подсветкой обеспечивают хорошую видимость 11 наиболее критичных автоматических измерений форм сигналов

Свернуть Развернуть
Основные возможности и технические характеристики

Области применения

Разработка, установка и обслуживание промышленных систем питания, а также устранение неисправностей в их работе Разработка, установка и обслуживание сложных электронных систем, а также устранение неисправностей в их работе Разработка и тестирование автомобильных схем Обучение

Характеристики и преимущества

Полоса пропускания 100 МГц и 200 МГц Частота выборки до 2 Гвыб./с в реальном масштабе времени 2 или 4 полностью изолированных «плавающих» канала плюс изолированный внешний источник синхронизации 8 часов непрерывной работы с двумя установленными батареями, поддерживающими «горячую» замену — полная независимость от сети питания Дополнительно предлагаемое мощное программное обеспечение с широчайшим спектром измерения характеристик систем питания в своей ценовой категории Быстрое документирование и анализ результатов измерений с помощью программного обеспечения OpenChoice® или встроенного запоминающего устройства большой емкости CompactFlash® БПФ является стандартной функцией для всех моделей Расширенная синхронизация для оперативной регистрации интересующих событий Традиционные элементы управления в «аналоговом» стиле и многоязычный пользовательский интерфейс облегчают работу с устройством Быстрая настройка и проведение измерений благодаря меню автоустановки, функции автодиапазона, памяти форм сигнала и настроек, а также встроенной контекстно-зависимой справочной системе Кнопки меню с подсветкой обеспечивают хорошую видимость 11 наиболее критичных автоматических измерений форм сигналов

  • Пассивные пробники TPP0101 100 МГц, 10X для TPS2012B и TPS2014B; TPP0201 200 МГц, 10X для TPS2024B; стандартный комплект — по одному пробнику на канал
  • Литий-ионная батарея с указателем уровня заряда, рассчитана на 4 часа работы. Для непрерывной 8-часовой работы нужны две батареи
  • Один разъем кабеля подсоединяется к порту USB ПК, адругой - к порту RS232 на задней панели осциллографа
  • Пакет программ для быстрой и простой связи между ПК под управлением MS Windows и осциллографами серии TPS2000B
  • ПО для связи между ПК, на котором оно установлено, и осциллографами серии TPS2000B
  • Руководство по эксплуатации
  • Сертификат калибровки, отслеживаемый через NIM/NIST
  • Защитная передняя крышка
  • Шнур питания
  • Пассивные пробники TPP0101 100 МГц, 10X для TPS2012B и TPS2014B; TPP0201 200 МГц, 10X для TPS2024B; стандартный комплект — по одному пробнику на канал
  • Литий-ионная батарея с указателем уровня заряда, рассчитана на 4 часа работы. Для непрерывной 8-часовой работы нужны две батареи
  • Один разъем кабеля подсоединяется к порту USB ПК, адругой - к порту RS232 на задней панели осциллографа
  • Пакет программ для быстрой и простой связи между ПК под управлением MS Windows и осциллографами серии TPS2000B
  • ПО для связи между ПК, на котором оно установлено, и осциллографами серии TPS2000B
  • Руководство по эксплуатации
  • Сертификат калибровки, отслеживаемый через NIM/NIST
  • Защитная передняя крышка
  • Шнур питания
Свернуть Развернуть
Сведения о реестре СИ

Номер в Госреестре

Наименование СИ

Обозначение типа СИ

Изготовитель

Срок свидетельства или заводской номер

48472-11
Осциллографы цифровые
TPS2012B, TPS2014B, TPS2024B
Фирма "Tektronix (China) Co. Ltd.", Китай
27.10.2021
Свернуть Развернуть
Сведения о реестре СИ

Номер в Госреестре

Наименование СИ

Обозначение типа СИ

Изготовитель

Срок свидетельства или заводской номер

48472-11
Осциллографы цифровые
TPS2012B, TPS2014B, TPS2024B
Фирма "Tektronix (China) Co. Ltd.", Китай
27.10.2021
Характеристики
Загрузить технические характеристики

Технические характеристики
Электрические характеристики осциллографов серии TPS2000B
  Параметр  TPS2012B  TPS2014B TPS2024B
Число изолированных каналов 2 4 4
Полоса пропускания*5 (МГц) 100 100 200
Частота дискретизации на канал, Гвыб./с 1 1 2
Длина записи 2,5*103 точек
Дисплей (1/4 VGA ЖК) Цветной
Работа от аккумулятора Отсек для двух аккумуляторных батарей, с возможностью горячей замены. 4 часа работы на одной стандартной батарее.  Вторая батарея (опция) продлевает время работы до 8 часов. Возможна непрерывная работа за счет возможности горячей замены.
Автоматические измерения 11
Изолированный вход внешнего запуска Да
Разрешение по вертикали 8 битов(обычное или с усреднением)
Входная чувствительность от 2 мВ/дел до 5 В/дел во всех моделях с калиброванной точной регулировкой
Погрешность усиления по пост. току ±3%
Масштабирование по вертикали Расширение или сжатие живого или воспроизведенного сигнала по вертикали
Макс. входное напряжение (1 МОм) 300 Вср. кв. КАТ II (напряжение между измеряемой цепью и корпусом разъема BNC)
Напряжение относительно земли 600 Вср. „. КАТ II (напряжение между корпусом разъема BNC иземлей)
Диапазон позиционирования ±1,8 В (от 2 до 200 мВ/дел.) >±45 В (от 200 мВ/дел. до 5 В/дел.)
Ограничение полосы пропускания 20 МГц
Линейный динамический диапазон ±5 делений
Диапазон скоростей развертки От 5 нс/дел до 50 с/дел. От 5 нс/дел до 50 с/дел. От 2.5 нс/дел до 50 с/дел.
Погрешность генератора развертки 50 х 10-6
Входной импеданс 1 МОм ±2 % параллельно с 20 пФ
Режим входа Связь по переменному току, связь по постоянному току, заземление
Горизонтальное масштабирование Расширение или сжатие живого или воспроизведенного сигнала по горизонтали
БПФ В стандартной конфигурации
В стандартной конфигурации RS-232, параллельный порт Centronics В стандартной конфигурации
Подключение к ПК В стандартной конфигурации
Встроенное гнездо CompactFlash® В стандартной конфигурации
Измерения характеристик силового оборудования Опциональный пакет, позволяющий выполнять анализ качества электроэнергии, анализ сигнала, гармонический анализ, измерять коммутационные потери и фазовые углы, а также dv/dt и di/dt по курсорам
*5 При чувствительности 2 мВ/дел. полоса пропускания 20 МГцна всехмоделях. Для TPS2024B типовое значение полосы пропускания составляет 200 МГцпри чувствительности 5 мВ/дел. Полоса пропускания составляет 200 МГцпри чувствительности 10 мВ/дел и выше вдиапазоне рабочихтемператур от 0 до +40 °C. Полоса пропускания составляет 180 МГц при чувствительности 10 мВ/дел и вышевдиапазоне рабочих температур от 0 до +50 °C.
Режимы захвата
Режим Описание
Пиковая детекция  Захват высокочастотных и случайных глитчей.  Аппаратный захват глитчей с типовой длительностью от 12 нс при скоростях развертки от 5 мкс/дел. до 50 с/дел.
Выборка  Только данные выборки
Усреднение  Выбирается число усредняемых осциллограмм: 4, 16, 64, 128
Одиночная последовательность   Используйте кнопку Single Sequence для однократного запуска.
Режим сканирования/прокрутки  При скоростях развертки 2 100 мс/дел.
Система запуска (только основная)
Параметр  Описание
Режимы запуска  Автоматический, нормальный, однократный
Типы запуска
Тип запуска  Описание
По фронту (нарастающему или нисходящему)  Обычная синхронизация по уровню. По  положительному или отрицательному перепаду на  любом входе.  Режимы связи по входу: По переменному току, по постоянному току, подавление шума, ФНЧ, ФВЧ
По видеосигналу  Запуск по всем строкам, по выбранным строкам, по нечетным и четным полям, по всем полям видеосигнала стандартов NTSC, PAL, SECAM.
По длительности  Запуск по длительности импульса, меньшей или импульса (или глитча) большей выбранного значения, равной или не равной выбранному значению в диапазоне от 33 нс до 10 с.
Источник сигнала запуска
Параметр  Описание
2-канальные модели  CH1, CH2, Ext, Ext/5, Ext/10.
4-канальные модели  CH1, CH2, CH3, CH4, Ext, Ext/5, Ext/10.
Отображение сигнала запуска
Отображение сигнала запуска при удержании кнопки просмотра сигнала запуска.
Отображение частоты сигнала запуска
Отображение частоты сигнала запуска с разрешением 6 разрядов.
Курсоры
Параметр  Описание
Типы Напряжение, время
Измерения AT, ^(частота), AV, dv/dt*e,di/dt*6
Измерительные функции
Параметр Описание
Автоматические измерения осциллограмм Период, частота, длительность положительного импульса, длительность отрицательного импульса, время нарастания, время спада, максимальное значение, минимальное значение, размах сигнала, среднее значение, среднеквадратическое значение за период.
Обработка осциллограмм
Параметр Описание
Операции Сложение, вычитание, умножение, БПФ
БПФ Окна: Хеннинга, с плоской вершиной, прямоугольное, 2048 точек выборки.
Источники
2-канальные модели CH1 -CH2, CH2-CH1, CH1 +CH2, CH1 х CH2
4-канальные модели CH1 - CH2, CH2 -CH1, CH3 - CH4, CH4 - CH3, CH1 + CH2, CH3 +CH4, CH1 х CH2, CH3 х CH4
Меню автонастройки Автоматическая настройка параметров вертикального отклонения, горизонтальной развертки и системы запуска для всех каналов с помощью одной кнопки, с возможностью отмены автоустановки
Автоматический Позволяет переключаться между контрольными
выбор диапазона точками без сброса настроек осциллографа
Меню автонастройки для разных типов сигнала
Тип сигнала Пункты меню автонастройки
Меандр Один период, несколько периодов, фронт или спад
Синусоида Один период, несколько периодов, спектр БПФ
Видеосигнал NTSC, Видеосигнал NTSC, PAL, SECAM
PAL, SECAM Кадры:  все, четные или нечетные все или строка с выбранным номером
Энергонезависимая память
Параметр  Описание
Энергонезависимая  память CompactFlash® объемом до 2 ГБ
Отображение  эталонной  осциллограммы Две эталонные осциллограммы по 2500 точек каждая
Сохранение  осциллограмм 96 и более эталонных осциллограмм на каждые 8 МБ
Настройки 4000 и более настроек органов управления передней панели на каждые 8 МБ
Снимки экрана 128 и более снимков экрана в пределах 8 Мб (количество снимков зависит от выбранного формата файлов)
Сохранить все 12 и более операций «Сохранить все» по 8 МБ. При одной операции «Сохранить все» создается от 2 до 9 файлов (настройка, снимок экрана и по одному файлу для каждой отображаемой осциллограммы)
Характеристики дисплея
Параметр Описание
Экран 1/4 VGA цветной ЖК-дисплей с активной матрицей TFT
Интерполяция sin(x)/x.
Режимы отображения Точки, векторы
Послесвечение Выключено,1 с,2 с,5 с, бесконечно
Формат YT и XY
Интерфейсы ввода/вывода
Параметр Описание
Порт RS-232 (стандарт) 9-контактный DTE
Управление RS-232 Полный набор режимов приема/передачи. Управление всеми режимами, настройками и измерениями. Скорость передачи до 19200
Карта памяти Поддержка любых карт CompactFlash® типа 1
CompactFlash® объемом до 2 ГБ (карта в комплект не входит)
Встроенные часы/календарь
Программное Простое подключение осциллографа к ПК через порт
обеспечение связи с ПК RS-232.
OpenChoice для связи сПК Передача и сохранение настроек, осциллограмм, результатов измерений и снимков экрана.  В дополнение к стандартным панелям инструментов Microsoft Word и Excel имеется приложение обмена данными для рабочего стола Windows
Порт принтера (стандарт) Параллельный Centronics
Форматы TIFF, PCX (PC Paint Brush), BMP (Microsoft Windows),
графических  файлов EPS (Encapsulated Postscript) и RLE
Модели принтеров Bubble Jet, DPU-411, DPU-412, DPU-3445, Thinkjet, Deskjet, LaserJet, матричный принтер Epson (9 иголок или 24 иголки), Epson C60, Epson C80
Ориентация Книжная и альбомная
*6 Необходимо программное обеспечение TPS2PWR1.
Климатические условия и требования безопасности
Параметр  Описание
Температура
При эксплуатации От 0 до +50 °C
При хранении От -40 до +71 °C
Влажность Осциллографы серии TPS2000B не предназначены для работы в условиях повышенной влажности
При эксплуатации Верхнее значение: 50 °C при 60 % Нижнее значение: 30 °C при 90 %
При хранении Верхнее значение: До 60 % при температуре по влажному термометру от +55 до +71 °C Нижнее значение: До 90 % при температуре по влажному термометру от 0< до 30 °C
Высота над уровнем моря
При эксплуатации До 3 000 м
При хранении 15 000 м
Уровень загрязнения 2 Не пользуйтесь прибором в местах с возможным наличием проводящих загрязняющих веществ (согласно определению в IEC61010-1:2001)
Степень защиты корпуса
IP30 При установленной карте CompactFlash® ипри установленном ПО для измерений в силовых цепях (согласно определению в IEC60529:2001)
Электромагнитная Отвечает требованиям директивы 89/336/EEC.
совместимость Соответствует или превышает требования австралийского закона об электромагнитной совместимости, измерения согласно Стандартам на излучение AS/NZS 2064.1/2
Безопасность UL61010-1: 2004. CAN/CSA22.2 № 1010.1: 2004. EN61010-1: 2001.  Напряжение между общим проводником пробника TPP0101/TPP0201 и землей не должно превышать >30 Вср. „.. Если это напряжение превышает 30 Вср. кв., используйте пробники P5122, P5120 (с напряжением относительно земли до 600 Вср. кв. КАТ II) или пассивные высоковольтные пробники, или высоковольтные дифференциальные пробники с аналогичными характеристиками.
Категории измерений (КАТ)
Категории перенапряжения
Категория  Примеры, относящихся к данной категории.
КАТ. III  Распределительные сети электропитания, стационарные электроустановки
КАТ II  Групповые сети электропитания, электроприборы, переносное оборудование
КАТ I  Сигналы цепи специального оборудования или частей оборудования, телекоммуникационные устройства, электронные приборы
Материалы - аккумуляторная батарея TPSBAT содержит менее 8 г эквивалентного лития.
Физические характеристики Прибор
Размеры мм дюймы
Ширина 336 13,24
Высота 161 6,33
Глубина 130 5,1
Масса кг фунт
Только осциллограф 2,7 6
С 1 батареей 3,2 7
С 2 батареями 3,7 8
ПОСТАВКА ПРИБОРА
Размеры упаковки мм дюймы
Ширина 476,2 18,75
Высота 266,7 10,5
Глубина 228,6 9
Модели и опции
Товар
Модели и Опции
Описание
Цена Заказать
Модели
TPS2012B
Полоса пропускания 100 МГц, Количество аналоговых каналов 2
$7 223.84
- шт +
TPS2014B
Полоса пропускания 100 МГц, Количество аналоговых каналов 4
$8 491.60
- шт +
TPS2024B
Полоса пропускания 200 МГц, Количество аналоговых каналов 4
$8 850.40
- шт +
Рекомендуемые пробники
A621
Пробник переменного тока 2000 A, 5-50 кГц,В1ЧС
$1 255.80
- шт +
A622
Пробник переменного/постоянного тока 100 A, 100 кГц,В№С
$1 267.76
- шт +
P5122
Высоковольтный пассивный пробник 200 МГц 100X
$514.28
- шт +
P5205
Высоковольтный активный дифференциальный пробник (1300 В(размах), 100 МГц)(необходим источник питания 1103)
По запросу
- шт +
P5210
Высоковольтный активный дифференциальный пробник (5600 В(размах),50МГц)(необходим источник питания 1103)
По запросу
- шт +
CT2
Пробник переменного тока 2,5 A, 200 МГц
$1 315.60
- шт +
TCP202
Пробник переменного/постоянного тока 15 A, 50 МГц (необходим источник питания 1103)
По запросу
- шт +
TCP303/TCPA300
Усилитель для пробников переменного/постоянного тока 150 A, 15 МГц
По запросу
- шт +
TCP305/TCPA300
Усилитель для пробников переменного/постоянного тока 50 A, 50 МГц
По запросу
- шт +
TCP312/TCPA300
Усилитель для пробников переменного/постоянного тока 30 A, 100 МГц
По запросу
- шт +
TCP404XL/TCPA400
Усилитель для пробников переменного/постоянного тока 500 A, 2 МГц
По запросу
- шт +
Стандартные аксессуары
Сетевой адаптер с кабелем
По запросу
- шт +
Сертификат калибровки, отслеживаемый через NIM/NIST
По запросу
- шт +
Защитная передняя крышка
По запросу
- шт +
Пробники
Пассивные пробники TPP0101 100 МГц, 10X для TPS2012B и TPS2014B; TPP0201 200 МГц, 10X для TPS2024B; стандартный комплект — по одному пробнику на канал
По запросу
- шт +
Батарея (1)
Литий-ионная батарея с указателем уровня заряда, рассчитана на 4 часа работы. Для непрерывной 8-часовой работы нужны две батареи.
По запросу
- шт +
Кабель USB-RS232
Один разъем кабеля подсоединяется к порту USB ПК, адругой- к порту RS232 на задней панели осциллографа
По запросу
- шт +
ПО для связи с ПК OpenChoice®
Пакет программ для быстрой и простой связи между ПК под управлением MS Windows и осциллографами серии TPS2000B
По запросу
- шт +
ПО SignalExpress™ компании NI в редакции Tektronix
ПО для связи между ПК, на котором оно установлено, и осциллографами серии TPS2000B
По запросу
- шт +
Документация
Руководство по эксплуатации (доступные языковые опции см. ниже)
По запросу
- шт +
Рекомендуемые аксессуары
TPS2PBND2
Комплект для измерения характеристик силовых систем для осциллографов серии TPS2000B. Включает 4 пассивных высоковольтных пробника P5122 100X и ПО для измерения и анализа характеристик силовых систем TPS2PWR1
$3 958.76
- шт +
TPS2PWR1
ПО для измерения и анализа характеристик силовых систем. Анализ мгновенной мощности сигнала, анализ формы сигнала, гармонический анализ, коммутационные потери, фазовые углы, курсорные измерения dv/ dt и di/dt
$1 698.32
- шт +
WSTRO
ПО WaveStar для Microsoft Windows, предназначенное для захвата сигналов, анализа, документирования и управления осциллографом с ПК. Позволяет выполнять расширенные измерения, анализ, дистанционную настройку и построение диаграмм
По запросу
- шт +
TPSBAT
Дополнительная аккумуляторная батарея
$511.89
- шт +
TPSCHG
Зарядное устройство
$887.43
- шт +
AC2100
Мягкий футляр для переноски прибора
$203.32
- шт +
HCTEK4321
Жёсткий кейс для переноски (осциллограф должен быть уложен в сумку AC2100)
$1 423.24
- шт +
077-0447-xx
Руководство по обслуживанию — только на английском языке
По запросу
- шт +
077-044-xx
Руководство программиста — только на английском языке
По запросу
- шт +
Разъемы электропитания, используемые в разных
Опция A0
Для сетей питания Северной Америки
По запросу
- шт +
Опция A1
Универсальная европейская
По запросу
- шт +
Опция A2
Для сетей питания Великобритании
По запросу
- шт +
Опция A3
Для сетей питания Австралии
По запросу
- шт +
Опция A5
Для сетей питания Швейцарии
По запросу
- шт +
Опция A6
Для сетей питания Японии
По запросу
- шт +
Опция A10
Для сетей питания Китая
По запросу
- шт +
Опция A11
Для сетей питания Индии
По запросу
- шт +
Опция A12
Для сетей питания Бразилии
По запросу
- шт +
Опция A99
Безшнура питания или адаптерапеременного тока
По запросу
- шт +
Дополнительные кабели
012-1241-xx
RS-232, 9-контактная розетка на 25-контактную вилку, 4,6 м, для модемов
По запросу
- шт +
012-1651-xx
RS-232, 9-контактная розетка на 9-контактную розетку, нуль-модемный кабель для компьютеров
По запросу
- шт +
012-1380-xx
RS-232, 9-контактная розетка на 25-контактную розетку, нуль-модемный кабель для компьютеров
По запросу
- шт +
012-1214-xx
Centronics, 25-контактная вилка на 36-контактный Centronics, 2,4 м, для принтеров с параллельным
По запросу
- шт +
Библиотека

Основные сведения о продукте

Посмотреть более подробную информацию о возможностях этого продукта.

Технические характеристики

Отзывы
Добавить отзыв
Оцените товар:
Ваше имя
Достоинства

Недостатки

Комментарий

Символы на картинке


Тут еще никто ничего не писал, стань первым!
Список просмотренных товаров пуст
Список избранного пуст
Ваша корзина пуста
Помощь
Ошибка на сайте? Выдели её и нажми Ctrl+Enter
