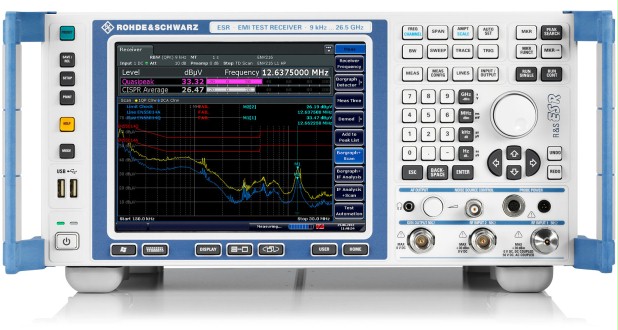

Измерительный приемник ЭМП на полное соответствие 10 Гц - 26,5 ГГц
Наличие: По запросуПо запросу По запросу По запросу
Приемники измерительные ЭМП ESR Подробнее
Немецкая компания Rohde & Schwarz основана в 1933 году в Германии, в г. Мюнхен учеными Физико-технического Университета Лотаром Роде и Германом Шварцем.
В нашей стране оборудование Rohde & Schwarz появилось в 1957 году. С тех пор, благодаря собственным технологиям и новаторским идеям сотрудников, Rohde & Schwarz становится одним из технологических лидеров для российских заказчиков различных государственных и силовых структур.
На… подробнее
Обзор
Power cable
Probe power cable
Quick start guide
R&S®ESR26: test port adapter with 3.5 mm female (1021.0512.00) and N female (1021.0535.00) connectors
Power cable
Probe power cable
Quick start guide
R&S®ESR26: test port adapter with 3.5 mm female (1021.0512.00) and N female (1021.0535.00) connectors
Свернуть
Развернуть
Основные возможности и технические характеристики
R&S®ESR — это измерительный приемник электромагнитных помех для диапазона частот от 10 Гц до 26,5 ГГц, соответствующий стандарту CISPR 16-1-1. Он измеряет электромагнитные помехи посредством традиционного пошагового частотного сканирования или (при очень высокой скорости) сканирования во временной области на основе БПФ. В то же время R&S®ESR работает как полнофункциональный анализатор спектра и сигналов для лабораторных приложений. Имея возможность анализа спектра в реальном масштабе времени с помощью широкого набора диагностических инструментов, измерительный приемник также обеспечивает возможность детального анализа сигналов помех и их истории. R&S®ESR поставляется с четко структурированным меню и сенсорным экраном с интуитивно понятным управлением, что значительно облегчает работу в любом режиме.
Измерительный приемник ЭМП и анализатор спектра/сигналов в одном устройстве
Соответствует требованиям CISPR 16-1-1 Ред. 3.1
Преселекция со встроенным предусилителем 20 дБ
Полосы разрешения в соответствии с CISPR и дополнительно с декадными шагами от 10 Гц до 1 МГц
(MIL STD-461, DO-160)
Сверхбыстрое сканирование во временной области (опция) или традиционное пошаговое частотное сканирование
Анализ спектра в реальном масштабе времени с полосой обзора до 40 МГц для подробного изучения помех (опция)
Отображение временной области с высоким разрешением (50 мкс)
Автоматические процедуры испытаний
Анализ ПЧ (опция)
Особенности и преимущества
Совместимые со стандартами измерения помех
Сертификационные измерения
Соответствующие стандартам измерения ЭМП в режиме анализатора спектра
Сканирование во временной области на основе БПФ для сверхбыстрых измерений (опция)
Чрезвычайно быстрые измерения за счет аппаратного вычисления БПФ
Измерение уровней кондуктивных электромагнитных помех в реальном масштабе времени с одновременным квазипиковым и усредняющим по CISPR взвешиванием
Анализ спектра в реальном масштабе времени для детального изучения помех (опция)
Спектрограмма для непрерывного отображения спектра во временной области
Режим послесвечения (спектральная гистограмма) для четкой идентификации импульсных и непрерывных помех
Запуск по частотной маске для точного и надежного обнаружения спорадических спектральных событий
Мощные функции измерения и анализа в частотной и временной области
Автоматизированные тестовые последовательности с предварительным измерением, обработкой данных и заключительным измерением
Функция анализа ПЧ для отображения спектра в окрестности сигналов помех (опция)
Отображение временной области — встроенная функция осциллографа
Одновременное отображение до шести кривых и четырех гистограмм
Предварительно заданные коэффициенты антенн (преобразователи) и созданные пользователями наборы преобразователей
Библиотека предельных линий ЭМП для промышленных стандартов с удобным редактором
Дистанционно управляемые измерения и автоматизированные процедуры испытаний ЭМП с использованием ПО для измерения R&S®EMC32 и ПО для измерения ЭМП R&S®ES-SCAN
Широкие возможности анализа для общего лабораторного применения
Следящий генератор для скалярного анализа цепей (опция)
Удобство эксплуатации, прямое отображение результатов
Интерфейс пользователя на основе сенсорного экрана с функциями отмены/повторного выполнения
Таблица прямого сканирования
Встроенная интерактивная справочная система
Сохранение результатов и настроек прибора на внутреннем или внешнем носителе
Съемный жесткий диск для конфиденциального хранения данных испытаний
Дистанционное управление через шину GPIB или локальную сеть
Драйверы для LabView, LabWindows/CVI, VXI Plug & Play
Обновления встроенного ПО – всегда на уровне новых разработок
Прочный и компактный — идеально для мобильного использования
Источник постоянного тока для применения в полевых условиях, дополнительно с внешней аккумуляторной батареей и прочным корпусом
Твердотельный накопитель для условий с высокой вибрацией и ударной нагрузкой
Компактная конструкция
(MIL STD-461, DO-160)
Особенности и преимущества
Совместимые со стандартами измерения помех
Сканирование во временной области на основе БПФ для сверхбыстрых измерений (опция)
Анализ спектра в реальном масштабе времени для детального изучения помех (опция)
Мощные функции измерения и анализа в частотной и временной области
Удобство эксплуатации, прямое отображение результатов
Прочный и компактный — идеально для мобильного использования
Свернуть
Развернуть
Основные возможности и технические характеристики
R&S®ESR — это измерительный приемник электромагнитных помех для диапазона частот от 10 Гц до 26,5 ГГц, соответствующий стандарту CISPR 16-1-1. Он измеряет электромагнитные помехи посредством традиционного пошагового частотного сканирования или (при очень высокой скорости) сканирования во временной области на основе БПФ. В то же время R&S®ESR работает как полнофункциональный анализатор спектра и сигналов для лабораторных приложений. Имея возможность анализа спектра в реальном масштабе времени с помощью широкого набора диагностических инструментов, измерительный приемник также обеспечивает возможность детального анализа сигналов помех и их истории. R&S®ESR поставляется с четко структурированным меню и сенсорным экраном с интуитивно понятным управлением, что значительно облегчает работу в любом режиме.
Измерительный приемник ЭМП и анализатор спектра/сигналов в одном устройстве
Соответствует требованиям CISPR 16-1-1 Ред. 3.1
Преселекция со встроенным предусилителем 20 дБ
Полосы разрешения в соответствии с CISPR и дополнительно с декадными шагами от 10 Гц до 1 МГц
(MIL STD-461, DO-160)
Сверхбыстрое сканирование во временной области (опция) или традиционное пошаговое частотное сканирование
Анализ спектра в реальном масштабе времени с полосой обзора до 40 МГц для подробного изучения помех (опция)
Отображение временной области с высоким разрешением (50 мкс)
Автоматические процедуры испытаний
Анализ ПЧ (опция)
Особенности и преимущества
Совместимые со стандартами измерения помех
Сертификационные измерения
Соответствующие стандартам измерения ЭМП в режиме анализатора спектра
Сканирование во временной области на основе БПФ для сверхбыстрых измерений (опция)
Чрезвычайно быстрые измерения за счет аппаратного вычисления БПФ
Измерение уровней кондуктивных электромагнитных помех в реальном масштабе времени с одновременным квазипиковым и усредняющим по CISPR взвешиванием
Анализ спектра в реальном масштабе времени для детального изучения помех (опция)
Спектрограмма для непрерывного отображения спектра во временной области
Режим послесвечения (спектральная гистограмма) для четкой идентификации импульсных и непрерывных помех
Запуск по частотной маске для точного и надежного обнаружения спорадических спектральных событий
Мощные функции измерения и анализа в частотной и временной области
Автоматизированные тестовые последовательности с предварительным измерением, обработкой данных и заключительным измерением
Функция анализа ПЧ для отображения спектра в окрестности сигналов помех (опция)
Отображение временной области — встроенная функция осциллографа
Одновременное отображение до шести кривых и четырех гистограмм
Предварительно заданные коэффициенты антенн (преобразователи) и созданные пользователями наборы преобразователей
Библиотека предельных линий ЭМП для промышленных стандартов с удобным редактором
Дистанционно управляемые измерения и автоматизированные процедуры испытаний ЭМП с использованием ПО для измерения R&S®EMC32 и ПО для измерения ЭМП R&S®ES-SCAN
Широкие возможности анализа для общего лабораторного применения
Следящий генератор для скалярного анализа цепей (опция)
Удобство эксплуатации, прямое отображение результатов
Интерфейс пользователя на основе сенсорного экрана с функциями отмены/повторного выполнения
Таблица прямого сканирования
Встроенная интерактивная справочная система
Сохранение результатов и настроек прибора на внутреннем или внешнем носителе
Съемный жесткий диск для конфиденциального хранения данных испытаний
Дистанционное управление через шину GPIB или локальную сеть
Драйверы для LabView, LabWindows/CVI, VXI Plug & Play
Обновления встроенного ПО – всегда на уровне новых разработок
Прочный и компактный — идеально для мобильного использования
Источник постоянного тока для применения в полевых условиях, дополнительно с внешней аккумуляторной батареей и прочным корпусом
Твердотельный накопитель для условий с высокой вибрацией и ударной нагрузкой
Компактная конструкция
(MIL STD-461, DO-160)
Особенности и преимущества
Совместимые со стандартами измерения помех
Сканирование во временной области на основе БПФ для сверхбыстрых измерений (опция)
Анализ спектра в реальном масштабе времени для детального изучения помех (опция)
Мощные функции измерения и анализа в частотной и временной области
Удобство эксплуатации, прямое отображение результатов
Прочный и компактный — идеально для мобильного использования
Свернуть
Развернуть
Комплектация
Свернуть
Развернуть
Комплектация
Свернуть
Развернуть
Сведения о реестре СИ
|
Номер в Госреестре |
Наименование СИ |
Обозначение типа СИ |
Изготовитель |
Срок свидетельства или заводской номер |
|---|---|---|---|---|
|
54075-13 |
Приемники измерительные |
ESRP3, ESRP7 |
Фирма "Rohde & Schwarz GmbH & Co. KG", Германия |
28.05.2023 |
Свернуть
Развернуть
Сведения о реестре СИ
|
Номер в Госреестре |
Наименование СИ |
Обозначение типа СИ |
Изготовитель |
Срок свидетельства или заводской номер |
|---|---|---|---|---|
|
54075-13 |
Приемники измерительные |
ESRP3, ESRP7 |
Фирма "Rohde & Schwarz GmbH & Co. KG", Германия |
28.05.2023 |
Характеристики
Загрузить технические характеристики
| Частота | ||
| Диапазон частот | R&S®ESR3 | От 9 кГц до 3,6 ГГц |
| R&S®ESR3 с опцией R&S®ESR-B29 | От 10 Гц до 3,6 ГГц | |
| R&S®ESR7 | От 9 кГц до 7 ГГц | |
| R&S®ESR7 с опцией R&S®ESR-B29 | От 10 Гц до 7 ГГц | |
| R&S®ESR26 | От 9 кГц до 26,5 ГГц | |
| R&S®ESR26 с опцией R&S®ESR-B29 | От 10 Гц до 26,5 ГГц | |
| Уровень | ||
| Макс. уровень ВЧ (без модуляции) |
ВЧ-ослабление ≥ 10 дБ; ВЧ-предусилитель выключен ВЧ-ослабление ≥ 10 дБ; ВЧ-предусилитель включен |
30 дБмВт (= 1 Вт) 23 дБмВт (= 0,2 Вт) |
| Макс. импульсное напряжение |
ВЧ-ослабление ≥ 10 дБ вход 1 вход 2 |
150 В 450 В |
| Макс. энергия импульса |
ВЧ-ослабление ≥ 10 дБ; 10 μс вход 1 вход 2 |
1 мВт·с 20 мВт·с |
| Точка компрессии 1 дБ | ВЧ-ослабление 0 дБ; ВЧ-предусилитель и преселекция выкл. | +3 дБмВт, ном. |
| Полосы ПЧ и полосы разрешения | ||
|
режим анализатора (полоса обзора ≥ 10 Гц) и режим приемника |
От 10 Гц до 10 МГц (–3 дБ) с кратностью шага 1/2/3/5/10 | |
| режим анализатора и приемника |
200 Гц, 9 кГц, 120 кГц (–6 дБ), 1 МГц (ширина полосы импульса) |
|
| с опцией R&S®ESR-B29 в режиме анализатора и приемника |
дополнительно от 10 Гц до 100 кГц (–6 дБ) с декадными шагами |
|
| Преселекция | можно отключить в режиме анализатора | 16 фиксированных фильтров |
| Предусилитель | можно включить/отключить | От 1 кГц до 26,5 ГГц |
| Время измерения | режим анализатора (время развертки) |
полоса обзора = 0 Гц: От 1 μс до 16 000 с полоса обзора ≥ 10 Гц (частота развертки): от 1 мс до 16 000 с полоса обзора ≥ 10 Гц (БПФ): От 7 μс до 16 000 с |
|
режим приемника (пошаговое частотное сканирование) режим приемника (сканирование во временной области) |
От 50 μс до 100 с (для каждой частоты) 50 μс до 100 с (для каждого частотного поддиапазона) |
|
| Шаг настройки частоты |
режим приемника (пошаговое частотное сканирование) режим приемника (сканирование во временной области) |
мин. 1 Гц 0,25 × полоса пропускания ПЧ |
| Детекторы | Режим приемника |
макс. пик, мин. мик, квазипиковый, СКЗ, среднее, усреднение по постоянным времени прибора (усреднение по CISPR), среднеквадратичное среднее (CISPR-СКЗ) |
| Средний уровень собственного шума (DANL) | режим приемника, номинальный, детектор средних значений (аудио/видео), ВЧ-ослабление 0 дБ, оконечная нагрузка 50 Ω | |
| предусилитель выкл. | ||
| 30 МГц < f < 1 ГГц, полоса пропускания 120 кГц | < 8 дБμВ | |
| 1 ГГц < f < 3,6 ГГц, полоса пропускания 1 МГц | < 20 дБμВ | |
| 3,6 ГГц < f < 26,5 ГГц, полоса пропускания 1 МГц | < 26 дБμВ | |
| предусилитель вкл. | ||
| 30 МГц < f < 1 ГГц, полоса пропускания 120 кГц | < –3 дБμВ | |
| 1 ГГц < f < 3,6 ГГц, полоса пропускания 1 МГц | < 9 дБμВ | |
| 3,6 ГГц < f < 26,5 ГГц, полоса пропускания 1 МГц | < 13 дБμВ | |
| Количество точек развертки (кривой) | ||
| режим анализатора (стандартный) | От 101 до 32 001 | |
| режим анализатора (ЭМП) | От 101 до 200 001 | |
| Режим приемника | макс. 4 000 000 | |
| анализатор в реальном масштабе времени (опция) | 801 | |
| Общая погрешность измерения |
Сигнал без модуляции, уровень от 0 дБ до –70 дБ ниже опорного уровня, С/Ш > 20 дБ, авто время развертки, ВЧ-ослабление 10 дБ, 20 дБ, 30 дБ, 40 дБ, преселекция вкл., |
|
| 9 кГц ≤ f < 3,6 ГГц | 0,47 дБ | |
| 3,6 ГГц ≤ f ≤ 7 ГГц | 0,59 дБ | |
| 7 ГГц ≤ f ≤ 13,6 ГГц | 1,01 дБ | |
| 13,6 ГГц ≤ f ≤ 26,5 ГГц | 1,34 дБ | |
Модели и опции
Товар |
|
|
|
Модели и Опции |
Описание |
Цена | Заказать |
0
| Модели |
|
R&S® ESR3
|
Измерительный приемник ЭМП 10 Гц - 3,6 ГГц
|
€71 625 | ||
|
R&S ESR3
|
Измерительный приемник ЭМП 10 Гц - 3,6 ГГц
|
По запросу | ||
|
R&S® ESR7
|
Измерительный приемник ЭМП 10 Гц - 7 ГГц
|
€89 625 | ||
|
R&S ESR7
|
Измерительный приемник ЭМП 10 Гц - 7 ГГц
|
По запросу | ||
|
R&S® ESR26
|
Измерительный приемник ЭМП 10 Гц - 26,5 ГГц
|
€146 875 | ||
|
R&S ESR26
|
Измерительный приемник ЭМП 10 Гц - 26,5 ГГц
|
По запросу |
6
| Options |
|
R&S® ESR-B19.02
|
Spare Hard Drive (removable hard drive) 22
|
€875 | ||
|
R&S®ESR-B19
|
Spare Hard Drive (removable hard drive) 22
|
По запросу | ||
|
R&S® FSV-B22
|
RF Preamplifier (100 kHz to 7 GHz)
|
€4 000 | ||
|
R&S®FSV-B22
|
RF Preamplifier (100 kHz to 7 GHz)
|
По запросу | ||
|
R&S® ESR-B29
|
Frequency Extension 10 Hz and MIL bandwidths
|
€1 500 | ||
|
R&S®ESR-B29
|
Frequency Extension 10 Hz and MIL bandwidths
|
По запросу | ||
|
R&S® FSV-B30
|
DC Power Supply for 12 V/24 V supply voltage
|
€2 375 | ||
|
R&S®FSV-B30
|
DC Power Supply for 12 V/24 V supply voltage
|
По запросу | ||
|
R&S® FSV-B32
|
Lithium-Ion Battery Pack
|
€5 625 | ||
|
R&S®FSV-B32
|
Lithium-Ion Battery Pack
|
По запросу | ||
|
R&S® FSV-B34
|
Lithium-Ion Battery Charger
|
€2 500 | ||
|
R&S®FSV-B34
|
Lithium-Ion Battery Charger
|
По запросу | ||
|
R&S® ESR-B50
|
Hardware for Time Domain and Real-Time Analysis
|
€11 250 | ||
|
R&S®ESR-B50
|
Hardware for Time Domain and Real-Time Analysis
|
По запросу | ||
|
R&S® ESR-B1
|
Impact Protection
|
€500 | ||
|
R&S®ESR-B1
|
Impact Protection
|
По запросу | ||
|
R&S® FSV-B4.02
|
OCXO Extended Frequency Stability
|
€2 750 | ||
|
R&S®FSV-B4
|
OCXO Extended Frequency Stability
|
По запросу | ||
|
R&S® FSV-B9
|
Tracking Generator (9 kHz to 7 GHz)
|
€7 125 | ||
|
R&S®FSV-B9
|
Tracking Generator (9 kHz to 7 GHz)
|
По запросу | ||
|
R&S® ESR-B10
|
External Generator Control
|
€1 750 | ||
|
R&S®ESR-B10
|
External Generator Control
|
По запросу | ||
|
R&S® ESR-B18.16
|
Solid State Drive (SSD, removable hard drive) 22
|
€875 | ||
|
R&S®ESR-B18
|
Solid State Drive (SSD, removable hard drive) 22
|
По запросу |
30
| Service options |
|
R&S®WE1
|
Extended Warranty, one year
|
По запросу | ||
|
R&S®WE2
|
Extended Warranty, two years
|
По запросу | ||
|
R&S®CW1
|
Extended Warranty with Calibration Coverage, one year
|
По запросу | ||
|
R&S®CW2
|
Extended Warranty with Calibration Coverage, two years
|
По запросу |
34
| Upgrades |
|
R&S® ESR-U2.10
|
Windows 10 Upgrade for R&S®ESR with FMR11 CPU board with solid state drive 23
|
€1 000 | ||
|
R&S®ESR-U2
|
Windows 10 Upgrade for R&S®ESR with FMR11 CPU board with solid state drive 23
|
По запросу |
36
| Recommended extras |
|
R&S® PCK.05
|
IEC/IEEE Bus Cable, length: 2 m
|
€500 | ||
|
R&S®PCK
|
IEC/IEEE Bus Cable, length: 2 m
|
По запросу | ||
|
R&S® ZZA-478
|
19" Rack Adapter
|
€625 | ||
|
R&S®ZZA-478
|
19" Rack Adapter
|
По запросу |
40
| Firmware/software |
|
R&S® ESR-K53
|
Time Domain Scan
|
€6 625 | ||
|
R&S®ESR-K53
|
Time Domain Scan
|
По запросу | ||
|
R&S® ESR-K55
|
Real-Time Analysis
|
€19 750 | ||
|
R&S®ESR-K55
|
Real-Time Analysis
|
По запросу | ||
|
R&S® ESR-K56
|
IF Analysis
|
€2 375 | ||
|
R&S®ESR-K56
|
IF Analysis
|
По запросу |
46
| Matching pads, 50/75 Ω |
|
R&S® RAM
|
Matching Pad, 50/75 Ω, L Section, matching at both ends
|
€1 375 | ||
|
R&S®RAM
|
Matching Pad, 50/75 Ω, L Section, matching at both ends
|
По запросу | ||
|
R&S® RAZ.02
|
Matching Pad, 50/75 Ω, series resistor, 25 Ω, matching at one end (taken into account in instrument function RF INPUT 75 Ω)
|
€1 375 | ||
|
R&S®RAZ
|
Matching Pad, 50/75 Ω, series resistor, 25 Ω, matching at one end (taken into account in instrument function RF INPUT 75 Ω)
|
По запросу |
50
| SWR bridges, 50 Ω |
|
R&S® ZRB2.52
|
SWR Bridge, 50 Ω, 5 MHz to 3 GHz
|
€6 875 | ||
|
R&S®ZRB2
|
SWR Bridge, 50 Ω, 5 MHz to 3 GHz
|
По запросу | ||
|
R&S® ZRC.52
|
SWR Bridge, 50 Ω, 40 kHz to 4 GHz
|
€9 125 | ||
|
R&S®ZRC
|
SWR Bridge, 50 Ω, 40 kHz to 4 GHz
|
По запросу |
54
| High-power attenuators |
|
R&S® RBU100.03
|
High-Power Attenuator, 100 W, 3/6/10/20/30 dB, 1 GHz
|
€3 750 | ||
|
R&S®RBU100
|
High-Power Attenuator, 100 W, 3/6/10/20/30 dB, 1 GHz
|
По запросу | ||
|
R&S® RBU50.03
|
High-Power Attenuator, 50 W, 3/6/10/20/30 dB, 2 GHz
|
€2 500 | ||
|
R&S®RBU50
|
High-Power Attenuator, 50 W, 3/6/10/20/30 dB, 2 GHz
|
По запросу | ||
|
R&S® RDL50
|
High-Power Attenuator, 50 W, 20 dB, 6 GHz
|
€1 625 | ||
|
R&S®RDL50
|
High-Power Attenuator, 50 W, 20 dB, 6 GHz
|
По запросу |
60
| DC block |
|
R&S® FSE-Z4
|
DC Block, 10 kHz to 18 GHz (type N)
|
€1 000 | ||
|
R&S®FSE-Z4
|
DC Block, 10 kHz to 18 GHz (type N)
|
По запросу |
Библиотека
Основные сведения о продукте
Посмотреть более подробную информацию о возможностях этого продукта.
Технические характеристики
Отзывы
Добавить отзыв
Тут еще никто ничего не писал, стань первым!
