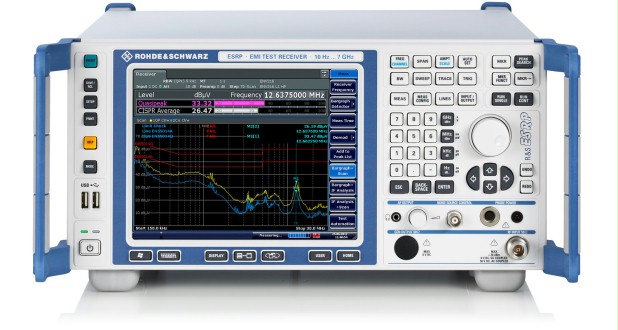

Измерительный приемник ЭМП, 9 кГц - 7 ГГц

ESRP
Для увеличения картинки наведите мышкой
ESRPESRPESRPESRPESRP
ESRPESRPESRPESRPESRP

Наличие: По запросу

По запросу
По запросу
По запросу

Приемники измерительные ЭМП ESRP Подробнее




Немецкая компания Rohde & Schwarz основана в 1933 году в Германии, в г. Мюнхен учеными Физико-технического Университета Лотаром Роде и Германом Шварцем.

В нашей стране оборудование Rohde & Schwarz появилось в 1957 году. С тех пор, благодаря собственным технологиям и новаторским идеям сотрудников, Rohde & Schwarz становится одним из технологических лидеров для российских заказчиков различных государственных и силовых структур.

На… подробнее





Обзор
Свернуть Развернуть
Основные возможности и технические характеристики

Краткое описание

Измерительный приемник электромагнитных помех R&S®ESRP разработан для диагностических измерений на этапе разработки и предварительных измерений соответствия в целях подготовки изделий к конечному сертификационному испытанию. Он измеряет электромагнитные помехи в диапазоне частот от 10 Гц до 7 ГГц, используя традиционное пошаговое частотное сканирование или сканирование во временной области на основе БПФ (этот метод значительно ускоряет измерения). В то же время R&S®ESRP — это полнофункциональный анализатор спектра и сигналов для лабораторных приложений. R&S®ESRP поставляется с простой структурой меню, которая вместе с сенсорным экраном с интуитивно понятным управлением обеспечивает удобство эксплуатации измерительного приемника в любом режиме.

Измерительный приемник электромагнитных помех R&S®ESRP с помощью сканирования во временной области на основе БПФ выполняет измерения ЭМП, которые в прошлом занимали намного больше времени (часы). Это значительно сокращает затраты времени и средств при разработке изделия и его подготовке к итоговой сертификации. Дополнительная функция преселекции предотвращает перегрузку внешнего интерфейса и обеспечивает воспроизводимые результаты. R&S®ESRP поставляется с проверенными функциями, такими как анализ ПЧ для отображения спектра, окружающего сигналы помех, или отображение спектрограмм в режиме анализатора, чтобы помочь пользователям анализировать сигналы помех. Четко организованная структура меню позволяет легко перейти к нужной функции или настройке.

Данный прибор способен одновременно отображать до шести разных кривых на своем 21-сантиметровом (8,4") сенсорном экране для быстрого и эффективного анализа результатов. Благодаря компактным размерам, небольшой массе, опциональному корпусу повышенной прочности и опциональному источнику питания постоянного тока устройство R&S®ESRP отлично подходит для мобильного применения.


  • Измерительный приемник ЭМП и анализатор спектра/сигналов в одном устройстве
  • Опциональные преселектор и предусилитель (R&S®ESRP-B2)
  • Полоса разрешения в соответствии с CISPR, дополнительно с декадными шагами от 10 Гц до 1 МГц (R&S®ESRP-B29)
  • Взвешивающие детекторы: макс. пик, мин. пик, среднее значение, СКЗ, квазипиковый, усреднение по постоянной времени прибора, и СКЗ в соответствии с текущей версией CISPR 16-1-1
  • Соответствующие стандартам измерения импульсных помех с частотами повторения ≥ 10 Гц (с опцией преселектора/предусилителя R&S®ESRP-B2)
  • Очень быстрое сканирование во временной области на основе БПФ как опция (R&S®ESRP-K53)
  • Автоматические процедуры испытаний
  • Анализ ПЧ как опция (R&S®ESRP-K56)

  • Особенности и преимущества

    Измерения помех в соответствии с промышленными стандартами

  • Предварительные измерения соответствия
  • Измерения ЭМП в режиме анализатора спектра


  • Сканирование во временной области на основе БПФ ускоряет измерения

  • Значительное ускорение измерения по сравнению с обычным методом
  • Параллельное измерение уровней сигналов кондуктивных электромагнитных помех на CISPR-полосе B


  • Высокоэффективные функции анализа и измерений

  • Автоматизированные последовательности испытаний с предварительным измерением, обработкой данных и заключительным измерением
  • Функция анализа ПЧ для отображения спектра, окружающего сигналы помех
  • Одновременное отображение до шести кривых и четырех гистограмм
  • Предварительно заданные коэффициенты антенн (преобразователи) и созданные пользователями наборы преобразователей
  • Библиотека предельных линий ЭМП для промышленных стандартов с удобным редактором
  • Дистанционно управляемые измерения и автоматизированные процедуры испытаний ЭМП с использованием R&S®ES-SCAN и ПО для анализа ЭМС R&S®EMC32
  • Широкие возможности анализа для общего лабораторного применения
  • Следящий генератор для скалярного анализа цепей (опция)


  • Удобство эксплуатации, прямое отображение результатов

  • Интерфейс пользователя на основе сенсорного экрана с функциями отмены/повторного выполнения
  • Таблица прямого сканирования
  • Встроенная интерактивная справочная система
  • Сохранение результатов и настроек инструмента на внутреннем или внешнем носителе
  • Съемный жесткий диск для конфиденциального хранения данных испытаний
  • Дистанционное управление через шину GPIB или локальную сеть
  • Драйверы для LabView, LabWindows/CVI, VXI Plug & Play
  • Бесплатные обновления встроенного ПО — всегда на уровне новых разработок


  • Прочный и компактный — идеально для мобильного использования

  • Источник питания постоянного тока для применения в полевых условиях, дополнительно с внешней аккумуляторной батареей и/или корпусом повышенной прочности
  • Съемный твердотельный накопитель для условий с высокой вибрацией и ударной нагрузкой
  • Компактная конструкция
  • Свернуть Развернуть
    Основные возможности и технические характеристики

    Краткое описание

    Измерительный приемник электромагнитных помех R&S®ESRP разработан для диагностических измерений на этапе разработки и предварительных измерений соответствия в целях подготовки изделий к конечному сертификационному испытанию. Он измеряет электромагнитные помехи в диапазоне частот от 10 Гц до 7 ГГц, используя традиционное пошаговое частотное сканирование или сканирование во временной области на основе БПФ (этот метод значительно ускоряет измерения). В то же время R&S®ESRP — это полнофункциональный анализатор спектра и сигналов для лабораторных приложений. R&S®ESRP поставляется с простой структурой меню, которая вместе с сенсорным экраном с интуитивно понятным управлением обеспечивает удобство эксплуатации измерительного приемника в любом режиме.

    Измерительный приемник электромагнитных помех R&S®ESRP с помощью сканирования во временной области на основе БПФ выполняет измерения ЭМП, которые в прошлом занимали намного больше времени (часы). Это значительно сокращает затраты времени и средств при разработке изделия и его подготовке к итоговой сертификации. Дополнительная функция преселекции предотвращает перегрузку внешнего интерфейса и обеспечивает воспроизводимые результаты. R&S®ESRP поставляется с проверенными функциями, такими как анализ ПЧ для отображения спектра, окружающего сигналы помех, или отображение спектрограмм в режиме анализатора, чтобы помочь пользователям анализировать сигналы помех. Четко организованная структура меню позволяет легко перейти к нужной функции или настройке.

    Данный прибор способен одновременно отображать до шести разных кривых на своем 21-сантиметровом (8,4") сенсорном экране для быстрого и эффективного анализа результатов. Благодаря компактным размерам, небольшой массе, опциональному корпусу повышенной прочности и опциональному источнику питания постоянного тока устройство R&S®ESRP отлично подходит для мобильного применения.


  • Измерительный приемник ЭМП и анализатор спектра/сигналов в одном устройстве
  • Опциональные преселектор и предусилитель (R&S®ESRP-B2)
  • Полоса разрешения в соответствии с CISPR, дополнительно с декадными шагами от 10 Гц до 1 МГц (R&S®ESRP-B29)
  • Взвешивающие детекторы: макс. пик, мин. пик, среднее значение, СКЗ, квазипиковый, усреднение по постоянной времени прибора, и СКЗ в соответствии с текущей версией CISPR 16-1-1
  • Соответствующие стандартам измерения импульсных помех с частотами повторения ≥ 10 Гц (с опцией преселектора/предусилителя R&S®ESRP-B2)
  • Очень быстрое сканирование во временной области на основе БПФ как опция (R&S®ESRP-K53)
  • Автоматические процедуры испытаний
  • Анализ ПЧ как опция (R&S®ESRP-K56)

  • Особенности и преимущества

    Измерения помех в соответствии с промышленными стандартами

  • Предварительные измерения соответствия
  • Измерения ЭМП в режиме анализатора спектра


  • Сканирование во временной области на основе БПФ ускоряет измерения

  • Значительное ускорение измерения по сравнению с обычным методом
  • Параллельное измерение уровней сигналов кондуктивных электромагнитных помех на CISPR-полосе B


  • Высокоэффективные функции анализа и измерений

  • Автоматизированные последовательности испытаний с предварительным измерением, обработкой данных и заключительным измерением
  • Функция анализа ПЧ для отображения спектра, окружающего сигналы помех
  • Одновременное отображение до шести кривых и четырех гистограмм
  • Предварительно заданные коэффициенты антенн (преобразователи) и созданные пользователями наборы преобразователей
  • Библиотека предельных линий ЭМП для промышленных стандартов с удобным редактором
  • Дистанционно управляемые измерения и автоматизированные процедуры испытаний ЭМП с использованием R&S®ES-SCAN и ПО для анализа ЭМС R&S®EMC32
  • Широкие возможности анализа для общего лабораторного применения
  • Следящий генератор для скалярного анализа цепей (опция)


  • Удобство эксплуатации, прямое отображение результатов

  • Интерфейс пользователя на основе сенсорного экрана с функциями отмены/повторного выполнения
  • Таблица прямого сканирования
  • Встроенная интерактивная справочная система
  • Сохранение результатов и настроек инструмента на внутреннем или внешнем носителе
  • Съемный жесткий диск для конфиденциального хранения данных испытаний
  • Дистанционное управление через шину GPIB или локальную сеть
  • Драйверы для LabView, LabWindows/CVI, VXI Plug & Play
  • Бесплатные обновления встроенного ПО — всегда на уровне новых разработок


  • Прочный и компактный — идеально для мобильного использования

  • Источник питания постоянного тока для применения в полевых условиях, дополнительно с внешней аккумуляторной батареей и/или корпусом повышенной прочности
  • Съемный твердотельный накопитель для условий с высокой вибрацией и ударной нагрузкой
  • Компактная конструкция
  • Power cable
  • Probe power adapter cable
  • Quick start guide
  • CD-ROM (with operating manual and service manual)
  • Power cable
  • Probe power adapter cable
  • Quick start guide
  • CD-ROM (with operating manual and service manual)
  • Свернуть Развернуть
    Сведения о реестре СИ

    Номер в Госреестре

    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    54075-13
    Приемники измерительные
    ESRP3, ESRP7
    Фирма "Rohde & Schwarz GmbH & Co. KG", Германия
    28.05.2023
    Свернуть Развернуть
    Сведения о реестре СИ

    Номер в Госреестре

    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    54075-13
    Приемники измерительные
    ESRP3, ESRP7
    Фирма "Rohde & Schwarz GmbH & Co. KG", Германия
    28.05.2023
    • Rohde & Schwarz ESRP EMI Test Receiver - Overview
    • R&S ZNA Vector Network Analyzer - Takes Measurements quality to the next level
    Характеристики
    Загрузить технические характеристики

    Частота
    Диапазон частот R&S®ESRP3 От 9 кГц до 3,6 ГГц
      R&S®ESRP3 с опцией R&S®ESRP-B29 От 10 Гц до 3,6 ГГц
      R&S®ESRP7 От 9 кГц до 7 ГГц
      R&S®ESRP7 с опцией R&S®ESRP-B29 От 10 Гц до 7 ГГц
    Уровень
    Макс. уровень ВЧ (без модуляции) ВЧ-ослабление ≥ 10 дБ;
    ВЧ-предусилитель выключен
    ВЧ-ослабление ≥ 10 дБ;
    ВЧ-предусилитель включен

    30 дБмВт (= 1 Вт)

    23 дБмВт (= 0,2 Вт)
    Макс. импульсное напряжение ВЧ-ослабление ≥10 дБ 150 В
    Макс. энергия импульса ВЧ-ослабление ≥ 10 дБ; 10 μс 1 мВтс
    Точка компрессии 1 дБ ВЧ-ослабление 0 дБ;
    ВЧ-предусилитель и преселектор выкл.
    +3 дБмВт, ном.
    Полосы ПЧ и полосы разрешения
      режим анализатора (полоса обзора ≥ 10 Гц) и режим приемника От 10 Гц до 10 МГц (–3 дБ) с кратностью шага 1/2/3/5/10
      режим анализатора и приемника 200 Гц, 9 кГц, 120 кГц (–6 дБ),
    1 МГц (ширина полосы импульса)
      с опцией R&S®ESRP-B29 в режиме анализатора и приемника дополнительно от 10 Гц до 100 кГц
    (–6 дБ) с декадными шагами
    Преселектор
    (опция R&S®ESRP-B2)
    можно отключить в режиме анализатора 16 фиксированных фильтров
    Предусилитель
    (опция R&S®ESRP-B2)
    можно включить/отключить От 1 кГц до 7 ГГц, усиление 20 дБ, номинал.
    Время измерения режим анализатора (время развертки)
      полоса обзора = 0 Гц от 1 μс до 16 000 с
      Полоса обзора ≥ 10 Гц (развертка) от 1 мс до 16 000 с
      полоса обзора ≥ 10 Гц (БПФ) от 7 μс до 16 000 с
      режим приемника (пошаговое частотное сканирование) от 50 μс до 100 с (для каждой частоты)
      режим приемника (сканирование во временной области) от 50 μс до 100 с (для каждого поддиапазона частот)
    Шаг настройки частоты режим приемника (пошаговое частотное сканирование) мин. 1 Гц
      режим приемника (сканирование во временной области) 0,25 × полоса пропускания ПЧ
    Детекторы Режим приемника макс. пик, мин. мик, квазипиковый, СКЗ, среднее значение, усреднение по постоянной времени прибора (усреднение по CISPR), среднеквадратичное среднее (CISPR-СКЗ)
    Средний уровень собственного шума (DANL) режим приемника, номинальный, детектор средних значений (аудио/видео), ВЧ-ослабление 0 дБ, оконечная нагрузка 50 Ω
      ВЧ-предусилитель отключен
      500 МГц, полоса пропускания 120 кГц < 6 дБμВ
      3 ГГц, полоса пропускания 1 МГц < 17 дБμВ
      ВЧ-предусилитель включен
      500 МГц, полоса пропускания 120 кГц < –7 дБμВ
      3 ГГц, полоса пропускания 1 МГц < 5 дБμВ
    Количество точек развертки (кривой)
      режим анализатора (стандартный) От 101 до 32 001
      режим анализатора (ЭМП) От 101 до 200 001
      Режим приемника макс. 4 000 000
    Общая погрешность измерения Сигнал без модуляции, уровень от 0 дБ до –70 дБ ниже опорного уровня, С/Ш > 20 дБ, авт. время развертки, ВЧ-ослабление 10 дБ, 20 дБ, 30 дБ, 40 дБ, преселектор включен/ширина полосы пропускания приемника < 100, доверительный уровень 95 %, от +20 °C до +30 °C
      9 кГц ≤ f < 3,6 ГГц 0,47 дБ
      3,6 ГГц ≤ f ≤ 7 ГГц 0,57 дБ
    Модели и опции
    Товар
    Модели и Опции
    Описание
    Цена Заказать
    Модели
    R&S® ESRP3
    Измерительный приемник ЭМП, 9 кГц - 3,6 ГГц
    €35 875
    - шт +
    R&S ESRP3
    Измерительный приемник ЭМП, 9 кГц - 3,6 ГГц
    По запросу
    - шт +
    R&S® ESRP7
    Измерительный приемник ЭМП, 9 кГц - 7 ГГц
    €49 750
    - шт +
    R&S ESRP7
    Измерительный приемник ЭМП, 9 кГц - 7 ГГц
    По запросу
    - шт +
    Options
    R&S® ESRP-B19.03
    Spare Hard Drive (removable hard drive) 15
    €875
    - шт +
    R&S®ESRP-B19
    Spare Hard Drive (removable hard drive) 15
    По запросу
    - шт +
    R&S® FSV-B22
    RF Preamplifier (100 kHz to 7 GHz)
    €4 000
    - шт +
    R&S®FSV-B22
    RF Preamplifier (100 kHz to 7 GHz)
    По запросу
    - шт +
    R&S® ESRP-B29
    Frequency Extension 10 Hz and MIL bandwidths
    €1 500
    - шт +
    R&S®ESRP-B29
    Frequency Extension 10 Hz and MIL bandwidths
    По запросу
    - шт +
    R&S® FSV-B30
    DC Power Supply for 12 V/24 V supply voltage
    €2 375
    - шт +
    R&S®FSV-B30
    DC Power Supply for 12 V/24 V supply voltage
    По запросу
    - шт +
    R&S® FSV-B32
    Lithium-Ion Battery Pack
    €5 625
    - шт +
    R&S®FSV-B32
    Lithium-Ion Battery Pack
    По запросу
    - шт +
    R&S® FSV-B34
    Lithium-Ion Battery Charger
    €2 500
    - шт +
    R&S®FSV-B34
    Lithium-Ion Battery Charger
    По запросу
    - шт +
    R&S® FSV-B1
    Ruggedized Housing
    €500
    - шт +
    R&S®FSV-B1
    Ruggedized Housing
    По запросу
    - шт +
    R&S® ESRP-B2
    Preselection and Preamplifier
    €9 250
    - шт +
    R&S®ESRP-B2
    Preselection and Preamplifier
    По запросу
    - шт +
    R&S® FSV-B4.02
    OCXO Extended Frequency Stability
    €2 750
    - шт +
    R&S®FSV-B4
    OCXO Extended Frequency Stability
    По запросу
    - шт +
    R&S® ESR-B10
    External Generator Control
    €1 750
    - шт +
    R&S®ESR-B10
    External Generator Control
    По запросу
    - шт +
    R&S® FSV-B9
    Tracking Generator (100 kHz to 7 GHz)
    €7 125
    - шт +
    R&S®FSV-B9
    Tracking Generator (100 kHz to 7 GHz)
    По запросу
    - шт +
    R&S® ESRP-B18.17
    Solid State Drive (removable hard drive) 15
    €875
    - шт +
    R&S®ESRP-B18
    Solid State Drive (removable hard drive) 15
    По запросу
    - шт +
    Service options
    R&S®WE1
    Extended Warranty, one year
    По запросу
    - шт +
    R&S®WE2
    Extended Warranty, two years
    По запросу
    - шт +
    R&S®CW1
    Extended Warranty with Calibration Coverage, one year
    По запросу
    - шт +
    R&S®CW2
    Extended Warranty with Calibration Coverage, two years
    По запросу
    - шт +
    Upgrades
    R&S® ESRP-U1.10
    Windows 10 Upgrade R&S®ESRP with FMR9 CPU board with solid-state drive (SSD)
    €1 000
    - шт +
    R&S®ESRP-U1
    Windows 10 Upgrade R&S®ESRP with FMR9 CPU board with solid-state drive (SSD)
    По запросу
    - шт +
    Firmware/software
    R&S® ESRP-K53
    Time Domain Scan
    €8 500
    - шт +
    R&S®ESRP-K53
    Time Domain Scan
    По запросу
    - шт +
    R&S® ESRP-K56
    IF Analysis
    €2 375
    - шт +
    R&S®ESRP-K56
    IF Analysis
    По запросу
    - шт +
    Headphones
    R&S® PCK.05
    IEC/IEEE Bus Cable, length: 2 m
    €500
    - шт +
    R&S®PCK
    IEC/IEEE Bus Cable, length: 2 m
    По запросу
    - шт +
    R&S® ZZA-478
    19" Rack Adapter
    €625
    - шт +
    R&S®ZZA-478
    19" Rack Adapter
    По запросу
    - шт +
    Matching pads, 50/75 Ω
    R&S® RAM
    Matching Pad, 50/75 Ω, L Section, matching at both ends
    €1 375
    - шт +
    R&S®RAM
    Matching Pad, 50/75 Ω, L Section, matching at both ends
    По запросу
    - шт +
    R&S® RAZ.02
    Matching Pad, 50/75 Ω, series resistor, 25 Ω, matching at one end (taken into account in instrument function RF INPUT 75 Ω)
    €1 375
    - шт +
    R&S®RAZ
    Matching Pad, 50/75 Ω, series resistor, 25 Ω, matching at one end (taken into account in instrument function RF INPUT 75 Ω)
    По запросу
    - шт +
    SWR bridges, 50 Ω
    R&S® ZRB2.52
    SWR Bridge, 50 Ω, 5 MHz to 3 GHz
    €6 875
    - шт +
    R&S®ZRB2
    SWR Bridge, 50 Ω, 5 MHz to 3 GHz
    По запросу
    - шт +
    R&S® ZRC.52
    SWR Bridge, 50 Ω, 40 kHz to 4 GHz
    €9 125
    - шт +
    R&S®ZRC
    SWR Bridge, 50 Ω, 40 kHz to 4 GHz
    По запросу
    - шт +
    High-power attenuators
    R&S® RBU100.03
    High-Power Attenuator, 100 W, 3/6/10/20/30 dB, 1 GHz
    €3 750
    - шт +
    R&S®RBU100
    High-Power Attenuator, 100 W, 3/6/10/20/30 dB, 1 GHz
    По запросу
    - шт +
    R&S® RBU50.03
    High-Power Attenuator, 50 W, 3/6/10/20/30 dB, 2 GHz
    €2 500
    - шт +
    R&S®RBU50
    High-Power Attenuator, 50 W, 3/6/10/20/30 dB, 2 GHz
    По запросу
    - шт +
    R&S® RDL50
    High-Power Attenuator, 50 W, 20 dB, 6 GHz
    €1 625
    - шт +
    R&S®RDL50
    High-Power Attenuator, 50 W, 20 dB, 6 GHz
    По запросу
    - шт +
    DC block
    R&S® FSE-Z4
    DC Block, 10 kHz to 18 GHz (type N)
    €1 000
    - шт +
    R&S®FSE-Z4
    DC Block, 10 kHz to 18 GHz (type N)
    По запросу
    - шт +
    Библиотека

    Основные сведения о продукте

    Посмотреть более подробную информацию о возможностях этого продукта.

    Технические характеристики

    Отзывы
    Добавить отзыв
    Оцените товар:
    Ваше имя
    Достоинства

    Недостатки

    Комментарий

    Символы на картинке


    Тут еще никто ничего не писал, стань первым!
    Список просмотренных товаров пуст
    Список избранного пуст
    Ваша корзина пуста
    Помощь
    Ошибка на сайте? Выдели её и нажми Ctrl+Enter
