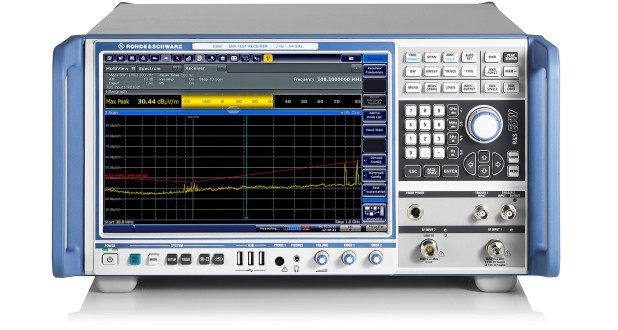

Измерительный приемник ЭМП на полное соответствие 2 Гц - 44 ГГц
Наличие: По запросуПо запросу По запросу По запросу
Приемники измерительные ЭМП ESW Подробнее
Немецкая компания Rohde & Schwarz основана в 1933 году в Германии, в г. Мюнхен учеными Физико-технического Университета Лотаром Роде и Германом Шварцем.
В нашей стране оборудование Rohde & Schwarz появилось в 1957 году. С тех пор, благодаря собственным технологиям и новаторским идеям сотрудников, Rohde & Schwarz становится одним из технологических лидеров для российских заказчиков различных государственных и силовых структур.
На… подробнее
Обзор
Power cable
Quick start guide
CD-ROM (with operating manual and service manual)
R&S®ESW26: adapter 3.5 mm (APC3.5-compatible) female/female
R&S®ESW44: adapter 2.92 mm female/female
Power cable
Quick start guide
CD-ROM (with operating manual and service manual)
R&S®ESW26: adapter 3.5 mm (APC3.5-compatible) female/female
R&S®ESW44: adapter 2.92 mm female/female
Свернуть
Развернуть
Основные возможности и технические характеристики
R&S®ESW — это измерительный приемник ЭМП с выдающимися ВЧ-характеристиками, включая высокий динамический диапазон и точность измерения. Он отвечает самым строгим требованиям к сертификационным измерениям в соответствии с CISPR, EN, MIL‑STD-461, DO‑160 и FCC. Благодаря сканированию во временной области на основе БПФ приемник R&S®ESW фиксирует и взвешивает спектры помех практически мгновенно. Возможности данного прибора в области анализа спектра в реальном масштабе времени с функцией построения спектрограмм позволяют подробно анализировать сигналы помех и их историю. Режим MultiView обеспечивает прямое отображение результатов, даже для нескольких режимов работы.
Диапазоны частот от 2 Гц до 8 Гц, от 2 Гц до 26,5 ГГц и от 2 Гц до 44 ГГц
Соответствует требованиям CISPR16-1-1, ANSIC63.2, MIL‑STD‑461 и FCC
Самый большой динамический диапазон и самая высокая точность для требовательных сертификационных измерений
Сверхбыстрые измерения благодаря сканированию во временной области на основе БПФ
Преселекция на основе настраиваемых фильтров верхних частот и режекторных фильтров для промышленных, научных и медицинских диапазонов
Измерительный приемник ЭМП и анализатор спектра и сигналов в одном устройстве
Анализ спектра в реальном масштабе времени (опция R&S®ESW-K55) с полосой пропускания 80 МГц и функцией спектрограмм
Функция MultiView для прямого отображения нескольких режимов работы на одном экране
Особенности и преимущества
Совместимые со стандартами измерения ЭМП
Сертификационные измерения
Соответствующие стандартам измерения ЭМП в режиме анализатора спектра
ВЧ-характеристики, соответствующие самым жестким требованиям
Исключительно широкий динамический диапазон
Низкий средний уровень собственного шума (тип. –168 дБмВт для f ≤ 1 ГГц)
Высокая точка компрессии 1 дБ (+15 дБмВт) для входного ВЧ-каскада
Интермодуляционные составляющие третьего порядка +25 дБмВт (TOI)
Превосходная точность измерения (±0,37 дБ для f ≤ 8 ГГц)
Встроенные фильтры преселекции и предусилитель
Встроенные фильтры преселекции (21 фильтр) в стандартной комплектации
Дополнительный фильтр верхних частот на частоте 2 МГц для подавления несущих сигналов и помех в линиях питания переменного тока
Режекторные фильтры для подавления сильных несущих сигналов в нелицензируемых промышленных, научных и медицинских диапазонах 2,4 ГГц и 5,8 ГГц
Сканирование во временной области на основе БПФ для сверхбыстрых измерений
Измерение уровней кондуктивных электромагнитных помех в масштабе реального времени с одновременным квазипиковым и усредняющим по CISPR взвешиванием
Анализ спектра в реальном масштабе времени для детального изучения помех (опция)
Измерение в реальном масштабе времени с полосой пропускания до 80 МГц
Спектрограмма для непрерывного отображения спектра
Режим послесвечения (спектральная гистограмма) для четкой идентификации импульсных и непрерывных помех
Запуск по частотной маске для точного и надежного обнаружения спорадических спектральных событий
Удобная эксплуатация, прямое отображение результатов
Таблица прямого сканирования
MultiView: прямое отображение нескольких результатов
Оптимизированный сенсорный пользовательский интерфейс для быстрого доступа ко всем функциям
Встроенная интерактивная справочная система
Сохранение результатов и настроек прибора
Автоматические испытания
Предварительное измерение — обработка данных — заключительное измерение
Программное обеспечение для измерения ЭМС R&S®EMC32 для дистанционно управляемых измерений и автоматизированных режимов испытания ЭМП
Генератор отчетов для документирования результатов измерений
Четырехканальное измерение частоты следования кратковременных щелчков
Анализ частоты следования кратковременных щелчков согласно CISPR14-1
Документирование результатов
Защита данных и дистанционное управление
Съемный жесткий диск для конфиденциального и безопасного хранения испытательных данных
Дистанционное управление через шину GPIB или локальную сеть
Драйверы для LabView, LabWindows/CVI, VXI Plug & Play
Бесплатные обновления встроенного ПО — всегда на уровне новых разработок
Особенности и преимущества
Совместимые со стандартами измерения ЭМП
ВЧ-характеристики, соответствующие самым жестким требованиям
Встроенные фильтры преселекции и предусилитель
Сканирование во временной области на основе БПФ для сверхбыстрых измерений
Анализ спектра в реальном масштабе времени для детального изучения помех (опция)
Удобная эксплуатация, прямое отображение результатов
Автоматические испытания
Четырехканальное измерение частоты следования кратковременных щелчков
Защита данных и дистанционное управление
Свернуть
Развернуть
Основные возможности и технические характеристики
R&S®ESW — это измерительный приемник ЭМП с выдающимися ВЧ-характеристиками, включая высокий динамический диапазон и точность измерения. Он отвечает самым строгим требованиям к сертификационным измерениям в соответствии с CISPR, EN, MIL‑STD-461, DO‑160 и FCC. Благодаря сканированию во временной области на основе БПФ приемник R&S®ESW фиксирует и взвешивает спектры помех практически мгновенно. Возможности данного прибора в области анализа спектра в реальном масштабе времени с функцией построения спектрограмм позволяют подробно анализировать сигналы помех и их историю. Режим MultiView обеспечивает прямое отображение результатов, даже для нескольких режимов работы.
Диапазоны частот от 2 Гц до 8 Гц, от 2 Гц до 26,5 ГГц и от 2 Гц до 44 ГГц
Соответствует требованиям CISPR16-1-1, ANSIC63.2, MIL‑STD‑461 и FCC
Самый большой динамический диапазон и самая высокая точность для требовательных сертификационных измерений
Сверхбыстрые измерения благодаря сканированию во временной области на основе БПФ
Преселекция на основе настраиваемых фильтров верхних частот и режекторных фильтров для промышленных, научных и медицинских диапазонов
Измерительный приемник ЭМП и анализатор спектра и сигналов в одном устройстве
Анализ спектра в реальном масштабе времени (опция R&S®ESW-K55) с полосой пропускания 80 МГц и функцией спектрограмм
Функция MultiView для прямого отображения нескольких режимов работы на одном экране
Особенности и преимущества
Совместимые со стандартами измерения ЭМП
Сертификационные измерения
Соответствующие стандартам измерения ЭМП в режиме анализатора спектра
ВЧ-характеристики, соответствующие самым жестким требованиям
Исключительно широкий динамический диапазон
Низкий средний уровень собственного шума (тип. –168 дБмВт для f ≤ 1 ГГц)
Высокая точка компрессии 1 дБ (+15 дБмВт) для входного ВЧ-каскада
Интермодуляционные составляющие третьего порядка +25 дБмВт (TOI)
Превосходная точность измерения (±0,37 дБ для f ≤ 8 ГГц)
Встроенные фильтры преселекции и предусилитель
Встроенные фильтры преселекции (21 фильтр) в стандартной комплектации
Дополнительный фильтр верхних частот на частоте 2 МГц для подавления несущих сигналов и помех в линиях питания переменного тока
Режекторные фильтры для подавления сильных несущих сигналов в нелицензируемых промышленных, научных и медицинских диапазонах 2,4 ГГц и 5,8 ГГц
Сканирование во временной области на основе БПФ для сверхбыстрых измерений
Измерение уровней кондуктивных электромагнитных помех в масштабе реального времени с одновременным квазипиковым и усредняющим по CISPR взвешиванием
Анализ спектра в реальном масштабе времени для детального изучения помех (опция)
Измерение в реальном масштабе времени с полосой пропускания до 80 МГц
Спектрограмма для непрерывного отображения спектра
Режим послесвечения (спектральная гистограмма) для четкой идентификации импульсных и непрерывных помех
Запуск по частотной маске для точного и надежного обнаружения спорадических спектральных событий
Удобная эксплуатация, прямое отображение результатов
Таблица прямого сканирования
MultiView: прямое отображение нескольких результатов
Оптимизированный сенсорный пользовательский интерфейс для быстрого доступа ко всем функциям
Встроенная интерактивная справочная система
Сохранение результатов и настроек прибора
Автоматические испытания
Предварительное измерение — обработка данных — заключительное измерение
Программное обеспечение для измерения ЭМС R&S®EMC32 для дистанционно управляемых измерений и автоматизированных режимов испытания ЭМП
Генератор отчетов для документирования результатов измерений
Четырехканальное измерение частоты следования кратковременных щелчков
Анализ частоты следования кратковременных щелчков согласно CISPR14-1
Документирование результатов
Защита данных и дистанционное управление
Съемный жесткий диск для конфиденциального и безопасного хранения испытательных данных
Дистанционное управление через шину GPIB или локальную сеть
Драйверы для LabView, LabWindows/CVI, VXI Plug & Play
Бесплатные обновления встроенного ПО — всегда на уровне новых разработок
Особенности и преимущества
Совместимые со стандартами измерения ЭМП
ВЧ-характеристики, соответствующие самым жестким требованиям
Встроенные фильтры преселекции и предусилитель
Сканирование во временной области на основе БПФ для сверхбыстрых измерений
Анализ спектра в реальном масштабе времени для детального изучения помех (опция)
Удобная эксплуатация, прямое отображение результатов
Автоматические испытания
Четырехканальное измерение частоты следования кратковременных щелчков
Защита данных и дистанционное управление
Свернуть
Развернуть
Комплектация
Свернуть
Развернуть
Комплектация
Свернуть
Развернуть
Сведения о реестре СИ
|
Номер в Госреестре |
Наименование СИ |
Обозначение типа СИ |
Изготовитель |
Срок свидетельства или заводской номер |
|---|---|---|---|---|
|
64802-16 |
Приемники измерительные |
ESW8, ESW26, ESW44 |
Фирма "Rohde & Schwarz GmbH & Co. KG", Германия |
26.08.2021 |
Свернуть
Развернуть
Сведения о реестре СИ
|
Номер в Госреестре |
Наименование СИ |
Обозначение типа СИ |
Изготовитель |
Срок свидетельства или заводской номер |
|---|---|---|---|---|
|
64802-16 |
Приемники измерительные |
ESW8, ESW26, ESW44 |
Фирма "Rohde & Schwarz GmbH & Co. KG", Германия |
26.08.2021 |
Характеристики
Загрузить технические характеристики
| Частота | ||
| Диапазон частот | R&S®ESW8 | От 2 Гц до 8 ГГц |
| R&S®ESW26 | От 2 Гц до 26,5 ГГц | |
| R&S®ESW44 | От 2 Гц до 44 ГГц | |
| Старение за год | R&S®ESW-B4 — прецизионный опорный источник OCXO |
(стандартное значение ±1 × 10–7) ±3 × |
| Полосы пропускания | ||
| Полосы разрешения | стандартные фильтры (–3 дБ) | От 1 Гц до 10 МГц |
| ЭМП-фильтры (–6 дБ) |
1 Гц, 100 Гц, 200 Гц, 1 кГц, |
|
| Детекторы | Режим приемника | макс. пик, мин. пик, квазипиковый, среднеквадратичный, среднее значение, усреднение по постоянным времени прибора (усреднение по CISPR), среднеквадратическое усреднение (среднеквадратическое усреднение по CISPR) |
| Функция измерения APD | вероятность минимальной амплитуды | 10–7 |
| максимальное время захвата | 120 с | |
| полоса захвата (–6 дБ) | 200 Гц, 9 кГц, 120 кГц, 1 МГц | |
| Точка пересечения интермодуляционных составляющих третьего порядка (TOI) |
R&S®ESW8, R&S®ESW26, R&S®ESW44, ВЧ-затухание = |
10 МГц ≤ fвх < 1 ГГц, > +20 дБмВт, тип. 25 дБмВт |
| Точка компрессии 1 дБ | ВЧ-затухание = 0 дБ, преселекция отключена, предусилитель отключен | fвх ≤ 3 ГГц, +15 дБмВт (ном.) |
| Фильтры преселекции | ||
| Состояние | Режим приемника |
всегда вкл. |
| режим анализатора | вкл./выкл. (можно выбрать) | |
| Количество фильтров преселекции | 21 | |
| Предусилитель (можно выбрать) | От 1 кГц до 8 ГГц | 20 дБ (ном.) |
| Средний уровень собственного шума (DANL) | R&S®ESW8 (режим приемника, ВЧ-затухание = 0 дБ, оконечная нагрузка = 50 Ω, логарифмическое масштабирование, нормализованное к 1 Гц ширины полосы пропускания приемника, ширина полосы пропускания приемника = 1 кГц, ширина полосы пропускания видеофильтра = 1 Гц, от +5 °C до +40 °C, преселекция включена, предусилитель включен) | |
| 1 МГц ≤ f < 1 ГГц | < –165 дБмВт, тип. –168 дБмВт | |
| Режим приемника | ||
| Сканирование во временной области | CISPR-диапазон B, от 150 кГц до 30 МГц, ширина полосы пропускания приемника = 9 кГц, время измерения = 100 мс, пиковый детектор | 110 мс (общее время измерения) |
| CISPR-диапазон B, от 150 кГц до 30 МГц, ширина полосы пропускания приемника = 9 кГц, время измерения = 1 с, квазипиковый детектор и детектор средних значений по CISPR | 2 с (общее время измерения) | |
| CISPR-диапазон C/D, от 30 МГц до 1000 МГц, ширина полосы пропускания приемника = 120 кГц, время измерения = 10 мс, пиковый детектор | 620 мс (общее время измерения) | |
| CISPR-диапазон C/D, от 30 МГц до 1000 МГц, ширина полосы пропускания приемника = 9 кГц, время измерения = 10 мс, пиковый детектор | 840 мс (общее время измерения) | |
| CISPR-диапазон C/D, от 30 МГц до 1000 МГц, ширина полосы пропускания приемника = 120 кГц, время измерения = 1 с, квазипиковый детектор | 80 с (общее время измерения) | |
| CISPR-диапазон C/D, от 30 МГц до 1000 МГц, ширина полосы пропускания приемника = 9 кГц, время измерения = 1 с, квазипиковый детектор и детектор средних значений по CISPR | 67 с (общее время измерения) | |
| Общая погрешность измерения | ||
| Преселекция выкл. | От 10 МГц<≤ до 3,6 ГГц | ±0,27 дБ |
| Размеры (ном.) | Ш × В × Г, включая передние ручки и задние ножки | 462 × 240 × 504 мм (18,15"×9,44"×19,81") |
| Вес нетто, без опций (ном.) | R&S®ESW8 | 20,6 кг |
| R&S®ESW26 | 22,1 кг | |
| R&S®ESW44 | 25,2 кг | |
Модели и опции
Товар |
|
|
|
Модели и Опции |
Описание |
Цена | Заказать |
0
| Модели |
|
R&S® ESW8
|
Измерительный приемник ЭМП 2 Гц - 8 ГГц
|
€125 250 | ||
|
R&S ESW8
|
Измерительный приемник ЭМП 2 Гц - 8 ГГц
|
По запросу | ||
|
R&S® ESW26
|
Измерительный приемник ЭМП 2 Гц - 26.5 ГГц
|
€175 875 | ||
|
R&S ESW26
|
Измерительный приемник ЭМП 2 Гц - 26.5 ГГц
|
По запросу | ||
|
R&S ESW44
|
Измерительный приемник ЭМП 2 Гц - 44 ГГц
|
По запросу | ||
|
R&S® ESW44
|
Измерительный приемник ЭМП 2 Гц - 44 ГГц
|
По запросу |
6
| Options |
|
R&S® ESW-B21.26
|
LO/IF Connections for external mixers
|
€6 000 | ||
|
R&S®ESW-B21
|
LO/IF Connections for external mixers
|
По запросу | ||
|
R&S® ESW-B24.08
|
Low Noise Amplifier, 150 kHz to 44 GHz
|
€7 000 | ||
|
R&S®ESW-B24
|
Low Noise Amplifier, 150 kHz to 44 GHz
|
По запросу | ||
|
R&S® FSW-B33
|
USB Mass Memory Write Protection
|
€250 | ||
|
R&S®FSW-B33
|
USB Mass Memory Write Protection
|
По запросу | ||
|
R&S® ESW-B4
|
OCXO Precision Frequency Reference
|
€5 375 | ||
|
R&S®ESW-B4
|
OCXO Precision Frequency Reference
|
По запросу | ||
|
R&S® ESW-B8.02
|
Resolution Bandwidth > 10 MHz
|
€9 875 | ||
|
R&S®ESW-B8
|
Resolution Bandwidth > 10 MHz
|
По запросу | ||
|
R&S® ESW-B10
|
External Generator Control
|
€1 750 | ||
|
R&S®ESW-B10
|
External Generator Control
|
По запросу | ||
|
R&S® ESW-B18
|
Spare Solid State Drive (removable hard drive)
|
€1 375 | ||
|
R&S®ESW-B18
|
Spare Solid State Drive (removable hard drive)
|
По запросу |
20
| Service options |
|
R&S®WE1
|
Extended Warranty, one year
|
По запросу | ||
|
R&S®WE2
|
Extended Warranty, two years
|
По запросу | ||
|
R&S®CW1
|
Extended Warranty with Calibration Coverage, one year
|
По запросу | ||
|
R&S®CW2
|
Extended Warranty with Calibration Coverage, two years
|
По запросу |
24
| Firmware |
|
R&S® ESW-K7
|
Analog Modulation Analysis for AM/FM/фМ
|
€4 375 | ||
|
R&S®ESW-K7
|
Analog Modulation Analysis for AM/FM/фМ
|
По запросу | ||
|
R&S® ESW-K33
|
Security Write Protection of solid state drive
|
€250 | ||
|
R&S®ESW-K33
|
Security Write Protection of solid state drive
|
По запросу | ||
|
R&S® ESW-K55
|
80 MHz Real-Time Measurement Application, POI > 15 ps
|
€28 750 | ||
|
R&S®ESW-K55
|
80 MHz Real-Time Measurement Application, POI > 15 ps
|
По запросу |
30
| Tools |
|
R&S® ZN-ZTW.10
|
Torque Wrench for 3.5/2.92 mm connectors, 0.9 Nm coupling torque (for R&S®ESW26/44)
|
€1 250 | ||
|
R&S®ZN-ZTW
|
Torque Wrench for 3.5/2.92 mm connectors, 0.9 Nm coupling torque (for R&S®ESW26/44)
|
По запросу |
32
| Headphones |
|
R&S® PCK.05
|
IEC/IEEE Bus Cable, length: 2 m
|
€500 | ||
|
R&S®PCK
|
IEC/IEEE Bus Cable, length: 2 m
|
По запросу | ||
|
R&S® ZZF-511
|
Front Cover
|
€500 | ||
|
R&S®ZZF-511
|
Front Cover
|
По запросу | ||
|
R&S® ZZA-KN5
|
19" Rack Adapter
|
€375 | ||
|
R&S®ZZA-KN5
|
19" Rack Adapter
|
По запросу |
38
| High-power attenuators |
|
R&S® RBU100.03
|
100 W, 3/6/10/20/30 dB, 1 GHz
|
€3 750 | ||
|
R&S®RBU100
|
100 W, 3/6/10/20/30 dB, 1 GHz
|
По запросу | ||
|
R&S® RBU50.03
|
50 W, 3/6/10/20/30 dB, 2 GHz
|
€2 500 | ||
|
R&S®RBU50
|
50 W, 3/6/10/20/30 dB, 2 GHz
|
По запросу | ||
|
R&S® RDL50
|
50 W, 20 dB, 6 GHz
|
€1 625 | ||
|
R&S®RDL50
|
50 W, 20 dB, 6 GHz
|
По запросу |
44
| Matching pads, 50/75 Q |
|
R&S® RAM
|
L Section, matching at both ends
|
€1 375 | ||
|
R&S®RAM
|
L Section, matching at both ends
|
По запросу | ||
|
R&S® RAZ.02
|
Series Resistor, 25 Ω, matching at one end (taken into account in instrument function RF INPUT 75 Ω)
|
€1 375 | ||
|
R&S®RAZ
|
Series Resistor, 25 Ω, matching at one end (taken into account in instrument function RF INPUT 75 Ω)
|
По запросу |
48
| DC blocks |
|
R&S® FSE-Z4
|
DC Block, 10 kHz to 18 GHz (N type)
|
€1 000 | ||
|
R&S®FSE-Z4
|
DC Block, 10 kHz to 18 GHz (N type)
|
По запросу |
50
| External harmonic mixers (for R&S®ESW26 and R&S®ESW44 with R&S®ESW-B21 option) |
|
R&S® FS-Z60
|
Harmonic Mixer, 40 GHz to 60 GHz
|
€10 375 | ||
|
R&S®FS-Z60
|
Harmonic Mixer, 40 GHz to 60 GHz
|
По запросу | ||
|
R&S® FS-Z75.02
|
Harmonic Mixer, 50 GHz to 75 GHz
|
€11 000 | ||
|
R&S®FS-Z75
|
Harmonic Mixer, 50 GHz to 75 GHz
|
По запросу | ||
|
R&S® FS-Z90.02
|
Harmonic Mixer, 60 GHz to 90 GHz
|
€11 750 | ||
|
R&S®FS-Z90
|
Harmonic Mixer, 60 GHz to 90 GHz
|
По запросу | ||
|
R&S® FS-Z110.02
|
Harmonic Mixer, 75 GHz to 110 GHz
|
€12 500 | ||
|
R&S®FS-Z110
|
Harmonic Mixer, 75 GHz to 110 GHz
|
По запросу | ||
|
RPG FS-Z140
|
Harmonic Mixer, 90 GHz to 140 GHz
|
По запросу | ||
|
RPG FS-Z170
|
Harmonic Mixer, 110 GHz to 170 GHz
|
По запросу | ||
|
RPG FS-Z220
|
Harmonic Mixer, 140 GHz to 220 GHz
|
По запросу | ||
|
RPG FS-Z325
|
Harmonic Mixer, 220 GHz to 325 GHz
|
По запросу | ||
|
RPG FS-Z500
|
Harmonic Mixer, 325 GHz to 500 GHz
|
По запросу |
Библиотека
Основные сведения о продукте
Посмотреть более подробную информацию о возможностях этого продукта.
Технические характеристики
Отзывы
Добавить отзыв
Тут еще никто ничего не писал, стань первым!
