Анализатор аналоговых/цифровых систем радиосвязи 1 МГц - 3 ГГц с батарейным питанием Freedom R8100

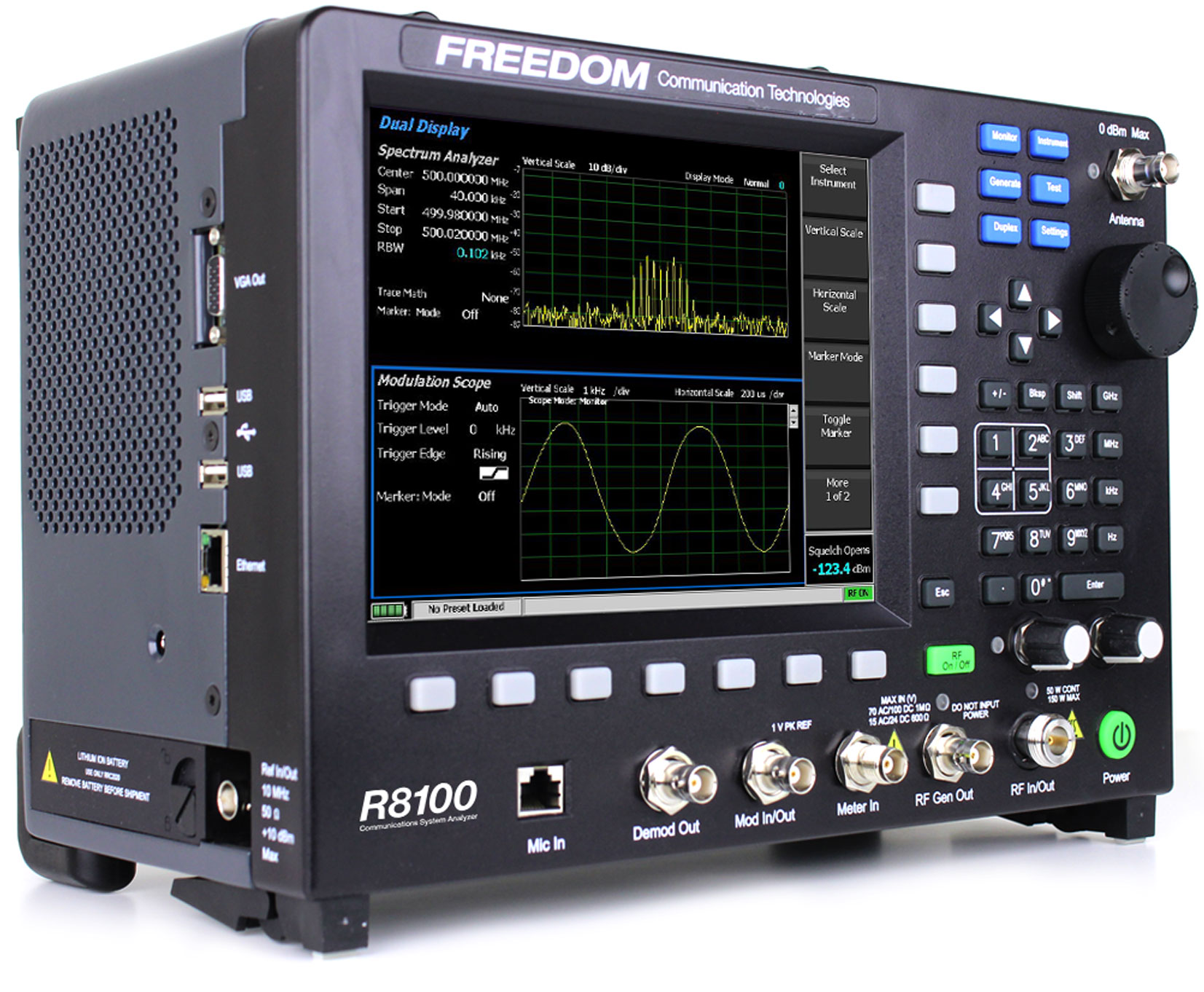

R8100
Для увеличения картинки наведите мышкой
R8100
R8100
НаличиеПо запросу
По запросу
По запросу
По запросу
Тестеры радиосвязи R8100 Подробнее
Обзор
Свернуть Развернуть
Основные возможности и технические характеристики

R8100 - это высококачественный ультра-портативный представитель нашей продуктовой серии.
R8100 обладает функционалом и возможностями нашего анализатора систем связи по промышленным стандартам R8000, но также оснащен встроенной батареей, обладает эргономичной конструкцией и набором расширенных функциональных возможностей, которые являются опциональными для анализатора R8000. При использовании R8100 больше не придется выбирать между возможностями анализатора настольного исполнения и портативностью, а устойчивость анализатора к вибрациям и ударам класса 3 Mil-Spec делает его пригодным для испытаний наземных подвижных систем радиосвязи в практически условиях.
Новая модель R8100 обладает такой же непревзойденной спектральной чистотой и функциональными возможностями что и модель R8000, а также несколькими дополнительными функциональными возможностями.


Инструментарий
 Измерения  Генератор сигналов  Специальные инструменты
Анализатор спектра
Измеритель уровня сигнала
Широкополосный и узкополосный
измерители мощности
Измерительный приемник
Звуковой частотомер
Измеритель параметров модуляции
Вольтметры постоянного/ переменного тока
Измерители искажений
Измеритель параметров АМ
Измеритель девиации частоты
Измеритель погрешности частоты
Генератор РЧ-сигналов
Генератор звуковых сигналов
Генератор сигналов по протоколам связи
Следящий генератор
Локатор повреждений в кабеле
Мост КСВН/обратных потерь (опционально)
 Отображение  Протоколы связи  Автонастройка
Анализатор спектра
Измеритель соотношения сигнала к сумме шума и искажений
Осциллограф
Эпюра
Индикаторная диаграмма
Диаграмма реализуемых состояний сигнала
График энергозатрат
DMR
MOTOTRBO
TETRA Subscriber Test Mode
NXDN Test Mode
P25 Традиционный
P25 Для внутренних коммуникаций
PTC: Positive Train Control (контроль и мониторинг поездов)
dPMR
Motorola TRBO Mobiles & Portables
Motorola XTL Series Mobiles
Motorola XTS1500/2500/5000 Portables
Motorola APX Mobiles & Portables
KENWOOD NX Series Mobiles & Portables
Harris XG-75 Mobiles & Portables

Свернуть Развернуть
Основные возможности и технические характеристики

R8100 - это высококачественный ультра-портативный представитель нашей продуктовой серии.
R8100 обладает функционалом и возможностями нашего анализатора систем связи по промышленным стандартам R8000, но также оснащен встроенной батареей, обладает эргономичной конструкцией и набором расширенных функциональных возможностей, которые являются опциональными для анализатора R8000. При использовании R8100 больше не придется выбирать между возможностями анализатора настольного исполнения и портативностью, а устойчивость анализатора к вибрациям и ударам класса 3 Mil-Spec делает его пригодным для испытаний наземных подвижных систем радиосвязи в практически условиях.
Новая модель R8100 обладает такой же непревзойденной спектральной чистотой и функциональными возможностями что и модель R8000, а также несколькими дополнительными функциональными возможностями.


Инструментарий
 Измерения  Генератор сигналов  Специальные инструменты
Анализатор спектра
Измеритель уровня сигнала
Широкополосный и узкополосный
измерители мощности
Измерительный приемник
Звуковой частотомер
Измеритель параметров модуляции
Вольтметры постоянного/ переменного тока
Измерители искажений
Измеритель параметров АМ
Измеритель девиации частоты
Измеритель погрешности частоты
Генератор РЧ-сигналов
Генератор звуковых сигналов
Генератор сигналов по протоколам связи
Следящий генератор
Локатор повреждений в кабеле
Мост КСВН/обратных потерь (опционально)
 Отображение  Протоколы связи  Автонастройка
Анализатор спектра
Измеритель соотношения сигнала к сумме шума и искажений
Осциллограф
Эпюра
Индикаторная диаграмма
Диаграмма реализуемых состояний сигнала
График энергозатрат
DMR
MOTOTRBO
TETRA Subscriber Test Mode
NXDN Test Mode
P25 Традиционный
P25 Для внутренних коммуникаций
PTC: Positive Train Control (контроль и мониторинг поездов)
dPMR
Motorola TRBO Mobiles & Portables
Motorola XTL Series Mobiles
Motorola XTS1500/2500/5000 Portables
Motorola APX Mobiles & Portables
KENWOOD NX Series Mobiles & Portables
Harris XG-75 Mobiles & Portables

Включенные аксессуары:
  • Микрофон
  • Пробник осцилВключенные аксессуары:
    • Внутренняя литий-ионная батарея
    • Микрофон
    • Пробник осциллографа
    • Кабель питания и адаптер переменного тока
    • Телескопическая антенна
    • Преобразователь от 12В до 16В с адаптером для прикуривателя
    лографа
  • Кабель питания и адаптер переменного тока
  • Телескопическая антенна
Включенные аксессуары:
  • Микрофон
  • Пробник осцилВключенные аксессуары:
    • Внутренняя литий-ионная батарея
    • Микрофон
    • Пробник осциллографа
    • Кабель питания и адаптер переменного тока
    • Телескопическая антенна
    • Преобразователь от 12В до 16В с адаптером для прикуривателя
    лографа
  • Кабель питания и адаптер переменного тока
  • Телескопическая антенна
Свернуть Развернуть
Сведения о реестре СИ

Номер в Госреестре

Наименование СИ

Обозначение типа СИ

Изготовитель

Срок свидетельства или заводской номер

73162-18
Анализаторы систем связи
R8000C, R8100, R8600
Фирма "Freedom Communication Technologies", США
16.11.2023

Свернуть Развернуть
Сведения о реестре СИ

Номер в Госреестре

Наименование СИ

Обозначение типа СИ

Изготовитель

Срок свидетельства или заводской номер

73162-18
Анализаторы систем связи
R8000C, R8100, R8600
Фирма "Freedom Communication Technologies", США
16.11.2023

  • R8100|Технический обзор

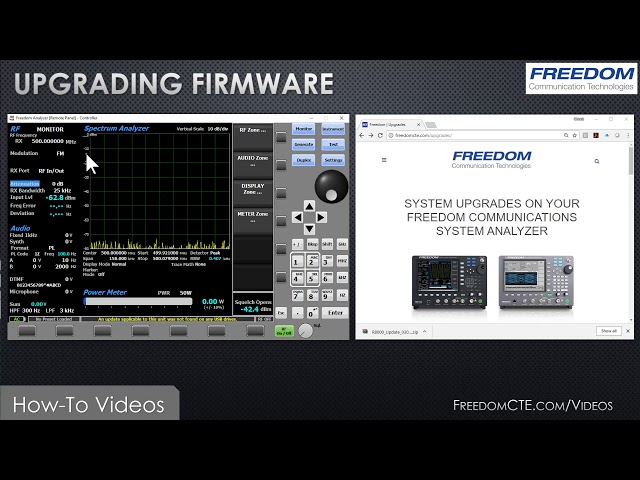

  • R8100|Апгрейд новой прошивки Freedom серии 8х00

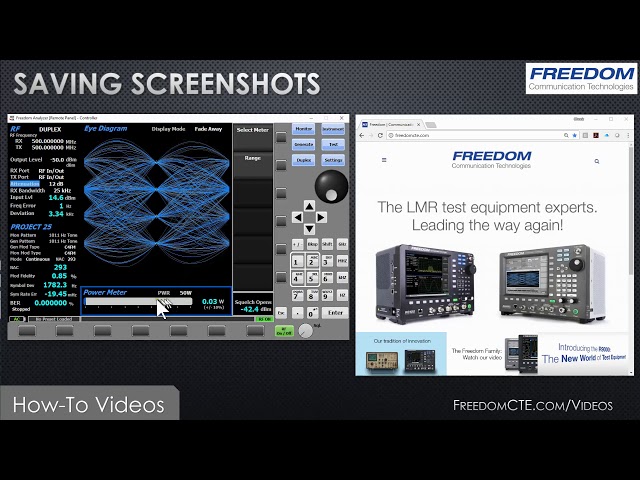

  • R8100|Сохранение скриншотов

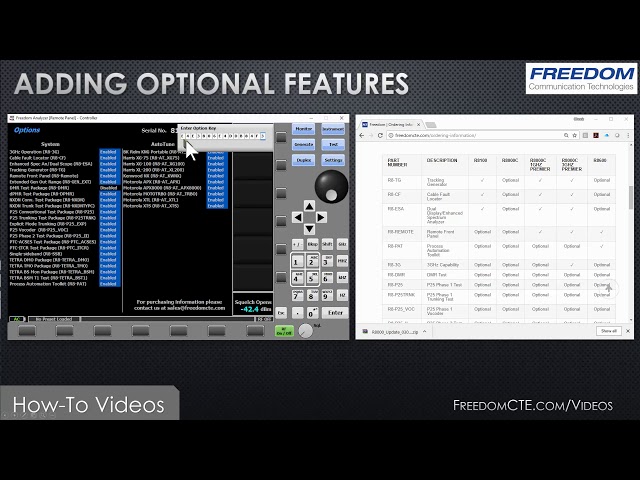

  • R8100|Добавление опций

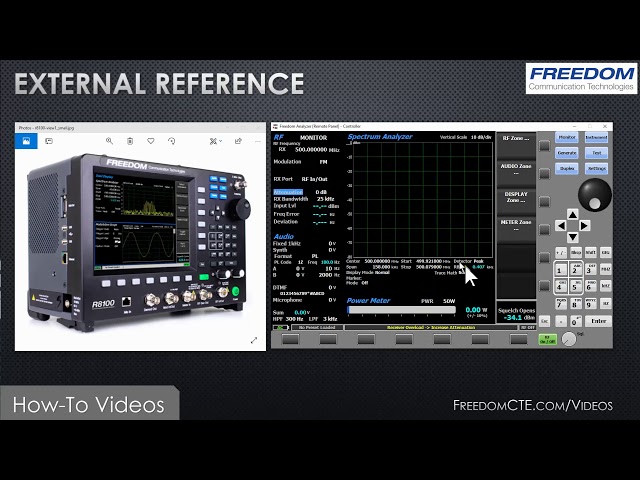

  • R8100|Подключение внешнего опорного генератора 10 МГц
  • R8100|Формирование аудио тональностей

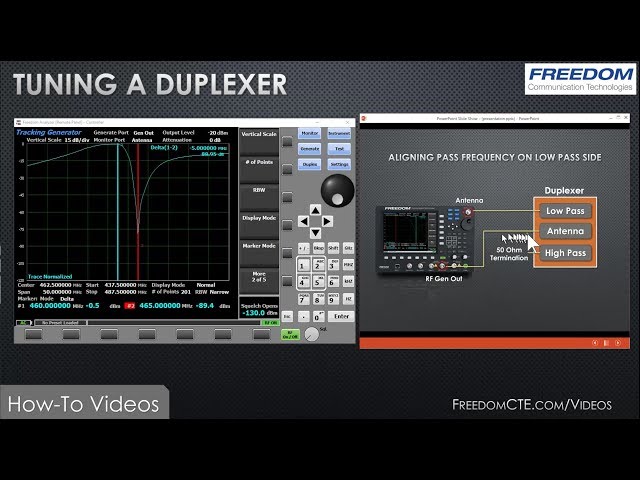

  • R8100|Настройка диплексера с помощью R8100
  • R8100|Проверка передающей системы
Характеристики
Загрузить технические характеристики

Основные характеристики
Отображаемый усредненный уровень шумов
Уровень (DANL=Distortion and noise level): -140 дБм (нагрузка на входе 50 Ом)
Динамический диапазон: 80 дБ
Паразитные шумы входного сигнала: - 60 дБн макс.
Остаточные паразитные шумы (не связанные с входным сигналом): -70 дБм
Электропитание
Требования к сети постоянного тока: 15-16 В/ 8 А макс.
Требования к сети переменного тока (питание адаптера): 100-240 В/ 2,5 А/50-60 Гц
Батарейное питание: внутренняя батарея
Время работы от батареи: типовое значение 1,5 ч (батарею можно легко заменить)
Физические свойства/ Климатические условия
Вес: <16 фунтов (7,2 кг)
Размеры: (В) 23,9 см х (Ш)32,3 см х (Г) 19,1 см
Высота над уровнем моря: до 3084 м
Относительная влажность: максимум 80%
Рабочий диапазон температур: от 0 до 50 °С
Устойчивость к ударным и вибрационным нагрузкам: MIL-PRF-28800F, Класс 3
Гарантия
Стандартная гарантия: 2 года
Трехлетний план обслуживания: опционально
Пятилетний план обслуживания: опционально
нератор (проверка приемника)
Ограничение мощности для защиты порта: 5 Вт в течение 30 сек
Рабочий диапазон частот: от 1 МГц до 1 ГГц (типовой диапазон от 250 кГц до 1 ГГц )
Расширенный диапазон частот (опционально): от 1 МГц до 3 ГГц (типовой диапазон от 250 кГц до 3 ГГц )
Разрешение по частоте: 1 Гц
Уровень сигнала на порте «GENERATE»
Диапазон ЧМ: от +5 дБм до -95 дБм на частотах ниже 2 ГГц от -5 дБм до -95 дБм на частотах свыше 2 ГГц
Диапазон АМ: от -1 дБм до -95 дБм на частотах ниже 2 ГГц от -11 дБм до -95 дБм на частотах свыше 2 ГГц
Разрешение: 0,1 дБ
Погрешность: ±2 дБ
Уровень сигналов на входных/выходных РЧ-портах
Диапазон ЧМ: от -30 дБм до -130 дБм на частотах ниже 2 ГГц от -40 дБм до -130 дБм на частотах свыше 2 ГГц
Диапазон АМ: от -36 дБм до -130 дБм на частотах ниже 2 ГГц от -46 дБм до -130 дБм на частотах свыше 2 ГГц
Разрешение: 0,1 дБ
Погрешность: ±1 дБ на частотах до 1 ГГц, ±2 дБ на частотах >1 ГГц
Спектральная чистота
Гармонические паразитные сигналы: -20 дБн макс.
Негармонические паразитные сигналы: -35 дБн макс.
Паразитная частотная модуляция: 4 Гц, от 300 Гц до 3 кГц (<1 ГГц)
5 Гц, от 300 Гц до 3 кГц (>1 ГГц)
Паразитная амплитудная модуляция: 1,0% макс., от 300 Гц до 3 кГц
Фазовый шум одной боковой полосы (до 20 кГц) -95 дБн/Гц макс. на частотах ниже 1 ГГц (от 15 °С до 35 °С) -93 дБн/Гц макс. на всех частотах (от 0 °С до 50 °С)
Частотная модуляция
Погрешность девиации частоты: 5% от установленного значения
Диапазон девиации частоты: от 0 до 75 кГц
Разрешение по девиации частоты: 1 Гц
Предискажения: 750 мкс (устанавливаемое значение)
Ширина полосы частот модуляции: от 5 Гц до 20 кГц
Амплитудная модуляция
Глубина модуляции: от 0 до 90 %
Разрешение девиации амплитуды: 1% от установленного значения
Диапазон частот амплитудной модуляции: от 100 Гц до 10 кГц
Отклонения амплитуды: 5% от установленного значения
Приемник (проверка передатчика)
Рабочий диапазон частот: от 250 кГц до 1 ГГц (опционально до 3 ГГц)
Чувствительность
Узкополосная частотная модуляция: 2,0 мкВ при 10 дБ EIA SINAD
Широкополосная частотная модуляция: 10 мкВ при 10 дБ EIA SINAD
Амплитудная модуляция: 10 мкВ при 10 дБ EIA SINAD
Радиочастотный порт ввода/вывода
КСВН: <1,2 до 2 ГГц, <1,5 до 3 ГГц
Максимальная мощность: 50 Вт в течение 5 минут  150 Вт в течение 30 секунд (30 с вкл./ 5 мин выкл.)
Абсолютное значение максимальной мощности: 150 Вт
Сингнализация: предупреждение о перегреве
Порт антенны
Максимальная мощность: 0 дБм
Сигнализация: при уровне +10 дБм
Радиочастотные фильтры 6,25 кГц, 12,5 кГц, 25 кГц, 50 кГц, 100 кГц, 200 кГц
Измерение погрешности по частоте
Тип отображения: автоматическое переключение диапазонов измерений
Разрешение: 1 Гц
Измерение девиации частоты
Диапазон демодуляции: до ±75 кГц
Погрешность: ±5 % плюс паразитная частотная модуляция
Частотная характеристика: Выбирается из нижеперечисленного: Фильтр нижних частот: 300 Гц, 3 кГц, 20 кГц Фильтр верхних частот: 1 Гц, 300 Гц, 3 кГц
Характеристики демодулирующей аппаратуры
Уровень демодулированного сигнала: ПЧ 6,25 кГц: 2,56 В/ 1 кГц ПЧ 12,5 кГц: 1,28 В/ 1 кГц ПЧ 25 кГц: 0,64 В/ 1 кГц ПЧ 50 кГц: 0,32 В/ 1 кГц ПЧ 100 кГц: 1,6 В/ 10 кГц ПЧ 200 кГц: 0,8 В/ 10 кГц
Неравномерность ампл. характеристики демод. сигнала: ±0,2 дБ(от 300 Гц до 3 кГц), 1 дБ при 20 кГц
Импеданс выходного тракта демодулированного сигнала: номинальное значение 100 Ом
Взвешивающие аудиофильтры
Фильтры: отсутствуют, псофометрическая кривая, МККТТ
Относительное ослабление высоких частот: 750 мкс (выбираемое значение)
Измерение параметров амплитудной модуляции
Диапазон демодуляции: от 0 до 100%
Погрешность: ±5% для уровней ниже 80%
Частотная характеристика: Выбирается из нижеследующего:
Уровень выходного демодулированного сигнала: Фильтр НЧ: 300 Гц, 3 кГц, 20 кГц, Фильтр ВЧ: 1 Гц, 300 Гц, 3 кГц
Неравномерность ампл. характеристики выходного демод. сигнала: пик. знач. ±0,8 В на каждые 10% АМ
±0,2 дБ(от 300 Гц до 3 кГц), 1 дБ при 20 кГц
Импеданс выходного тракта демодулированного сигнала: номинальное значение 100 Ом
Измеритель уровня принимаемого сигнала
Диапазон частот: от 1 МГц до 1 ГГц (до 3 ГГц опц.)(тип. от 250 кГц до 1 ГГц)
Погрешность: ±2 дБ
Чувствительность: -120 дБм (порт антенны; с вкл. предусилителем; ППЧ 6,25 кГц )
Широкополосный измеритель мощности (вх./вых. РЧ-порт)
Диапазон частот: от 1 МГц до 1 ГГц (до 3 ГГц опц.)(тип. от 250 кГц до 1 ГГц)
Диапазон измерений: от 0,1 Вт до 150 Вт
Входной импеданс: 50 Ом
Погрешность: ± 10% (2 кГц - 1 ГГц)
± 10% (1 ГГц - 3 ГГц < 2,5 Вт)
Защита: предупреждение о перегреве
Частотомер
Диапазон частот: от 5 Гц до 100 кГц
Диапазон счетчика временных интервалов: от 5 Гц до 20 кГц
Уровень входного сигнала: 0,1 В (среднеквадратическое значение) минимум
Измеритель соотношения сигнала к сумме шума и искажений
Погрешность: ±1 дБ при 12 дБ (SINAD)
Уровень входного сигнала: минимум 0,1 В (среднеквадратическое значение)
Измеритель искажений
Диапазон измерений: от 1% до 20%
Погрешность измерения искажений: ± 0,5 искажений или ±10 % от показаний, большее их двух
Уровень входного сигнала: минимум 0,1 В (среднеквадратическое значение)
Опциональные режимы
DMR (MOTORBO™), NXDN Type-C Trunk, P25 Phase I Trunk, P25 Phase II, TETRA, PTC (ITCR)
Измерение точности характеристик модуляции в стандарте P25
Диапазон измерений: от 0 до 10%
Разрешение: 0,01%
Погрешность: <5,0% показаний при 2,0% и выше
Мзмерение погрешности частотно-манипулируемой модуляции в стандарте DMR
Диапазон измерений: от 0 до 10%
Разрешение: 0,01%
Погрешность: <5,0% показаний при 2,0% и выше
Анализатор спектра
Развертка
Диапазон частот: от 1 МГц до 1 ГГц (до 3 ГГц опц.)(тип. от 250 кГц до 1 ГГц)
Разрешение по частоте: 1 Гц
Погрешность полосы анализа: 5%
Частота обновления: -10 раз в секунду (в зависимости от полосы анализа)
Амплитуда
Погрешность измерения уровня: ±2 дБ
Шкалы (дБ/деление) 10 (1,2 и 5 с опцией ESA)
Погрешность логарифмической линейности: <0,1 дБ
Разрешение на уровне опорного сигнала 1 дБ
Диапазон уровня опорного сигнала от +60 до -70 дБ
Динамический диапазон на порте приема/передачи: 80 дБ
Типовой минимальный уровень шумов: -140 дБм
Фазовый шум при передаче на одной боковой ПЧ (до 20 кГц): -95 дБн/Гц макс на частотах ниже 1 ГГц (от 15 до 35 °С)
-93 дБн/Гц макс на всех частотах (от 0 до 50 °С)
Ширина полосы частот, определяющая разрешающую способность
Выбирается автоматически
Паразитные гармонические сигналы (порт антенны, без ослабления)
-20 дБн макс.
Паразитные негармонические сигналы (порт антенны, без ослабления)
-60 дБн макс.
Остаточные паразитные сигналы (входной порт нагружен)
-70 дБм
Режимы
Стандартный, усредненный, режим фиксации, режим фиксации максимальных значений, режим фиксации пиковых значений
Осциллограф
Вертикальный вход
Входной импеданс: 1 МОм/ 600 Ом (выбирается пользователем)
Динамический диапазон: ±100 В постоянного тока, ±70 В переменного тока ср. кв. знач.
Погрешность: 5% от предельного показания шкалы
Полоса частот: от 0 до 50 кГц
Горизонтальная развертка
Диапазон: от 20 мкс до 1 с / деление (выбирается пользователем)
Выбор триггера
Нормальный, автоматический (свободный ход), одиночное сканирование по частоте и фиксация
Специальные функции
Маркеры: Абсолютное значение напряжения, разность напряжений, разность частот и разность периодов
Синтезатор модуляции звуковыми частотами
Типы модуляции: тональный сигнал 1 кГц, частная линия, цифровая частная линия (с инвертированной цифровой частной линией), однотональный сигнал, двухтональная многочастотная сигнализация, двухтональный пейджинг, 5/6 тональный пейджинг, POCSAG, A&B Independent Synths., EURO Tones, определяемые пользователем тональные последовательности, и внешние входные сигналы, поступающие как с входного BNC-разъема, так и с входного микрофонного разъема.
Уровень выходного модулирующего сигнала: Неравномерность амплитудной характеристики: Искажение тонального сигнала 1 кГц:  Импеданс: программируемый до ±8 В (пиковое значение)  ±0,2 дБ (от 300 Гц до 3 кГц), 1 дБ на 20 кГц  <1 % сумм. значения коэффициента нелинейных искажений  100 Ом
Уровень входного внешнего модулирующего сигнала: Неравномерность амплитудной характеристики: Импеданс: ±1 В пиковое опорное значение ±0,2 дБ (от 300 Гц до 3 кГц), 1 дБ на 20 кГц 600 Ом
Неравн. ампл. хар-ки внеш. сигнала с микрофонного входа: ±0,2 дБ (от 300 Гц до 3 кГц), 1 дБ на 20 кГц
Следящий генератор
Частотный диапазон: от 1 МГц до 1 ГГц (до 3 ГГц опц.)(от 250 кГц до 1 ГГц тип.)
Цифровой вольтметр (DVM)
Входной импеданс: 1 МОм/ 600 Ом (выбирается пользователем)
Диапазон измеряемых напряжений: 1 В, 10 В, 70 В пределы показаний шкалы
Диапазон частот: от 50 Гц до 20 кГц
Погрешность по постоянному току: 1% от пред. показания шкалы ± 1 млад. значащего разряда
Погрешность по переменному току: 5% от пред. показания шкалы ± 1 млад. значащего разряда
Опорный генератор
Выходная частота: 10 МГц
Стабильность: Отклонение характеристик от старения: ±0,1х10-6/год Временное отклонение характеристик: ±0,01х10-6
Прогрев: 3 минуты
Дисплей
Дисплей на лицевой панели
Разрешение: 800х600
Диагональ: 21,3 см, полноцветный ЖК дисплей
Внешний дисплей
Подключение внешнего дисплея: через интерфейс VGA
Удаленное управление элементами лицевой панели
Удаленное управление: через интерфейс Ethernet
Модели и опции
Товар
Модели и Опции
Описание
Цена Заказать
Модели
R8100
Анализатор аналоговых/цифровых систем радиосвязи 1 МГц - 3 ГГц с батарейным питанием
По запросу
- шт +
Communications System Analyzer Data Sheets including specifications can be found at our library
R8-P25_VOC
P25 Phase 1 Vocoder
По запросу
- шт +
R8-P25_II
P25 Phase 2 Test
По запросу
- шт +
R8-NXDN
NXDN Test
По запросу
- шт +
R8-NXDNTYPC
NXDN Type C Trunking Test
По запросу
- шт +
R8-TETRA_TMO
TETRA TMO Subscriber Test
По запросу
- шт +
R8-TETRA_DMO
TETRA DMO Subscriber Test
По запросу
- шт +
R8-TETRA_BSM
TETRA Base Station Monitoring
По запросу
- шт +
R8-DPMR
dPMR Test
По запросу
- шт +
R8-PTC-ITCR
PTC Test Option
По запросу
- шт +
R8-AT_XTS
AutoTune for Motorola XTS2500/5000
По запросу
- шт +
R8-TG
Tracking Generator
По запросу
- шт +
R8-AT_XTL
AutoTune for Motorola XTL Series Mobiles
По запросу
- шт +
R8-AT_APX
AutoTune for Motorola APX Mobiles & Portables
По запросу
- шт +
R8-APX_8000
AutoTune for Motorola APX8000/8500
По запросу
- шт +
R8-AT_TRBO
AutoTune for MOTOTRBO Mobiles & Portables
По запросу
- шт +
R8-AT_KWNX
AutoTune for Kenwood NX Series
По запросу
- шт +
R8-AT_XG75
AutoTune for Harris XG-75 Mobiles & Portables
По запросу
- шт +
R8-AT_XM100
AutoTune for Harris XM100 Radios
По запросу
- шт +
R8-AT_XL200
AutoTune for Harrix XL200 Radios
По запросу
- шт +
BATT8100
Internal Lithium Ion Battery
По запросу
- шт +
BATT8000
Battery Kit, Li-Ion with R8-HC
По запросу
- шт +
R8-CF
Cable Fault Locator
По запросу
- шт +
BATT- BP90
Spare Battery for R8000
По запросу
- шт +
CHRG8100
Charger for R8100 Battery
По запросу
- шт +
202907-01
External Lithium Ion Battery (North America)
По запросу
- шт +
202908-01
External Lithium Ion Battery (International)
По запросу
- шт +
R8-VSWR
VSWR Bridge Kit
По запросу
- шт +
R8-FT7
“Field Test 7” Coverage Mapping Kit
По запросу
- шт +
R8-GC
Protective "Glove Case" for R8100 or R8000
По запросу
- шт +
R8-HC
Protective “Glove Case” for R8000 Only
По запросу
- шт +
R8-SC
Soft Carrying Case
По запросу
- шт +
R8-TSC
Transit Case With Foam Molding for Soft Case
По запросу
- шт +
R8-ESA
Dual Display/Enhanced Spectrum Analyzer
По запросу
- шт +
R8-TC
Transit Case With Foam Molding for R8000/R8100
По запросу
- шт +
Foreign Language Soft-key Support
По запросу
- шт +
R8-3Y
3 Year Service Plan (incl. 2 annual calibrations)
По запросу
- шт +
R8-5Y
5 Year Service Plan (incl. 4 annual calibrations)
По запросу
- шт +
R8-REMOTE
Remote Front Panel
По запросу
- шт +
R8-3G
3GHz Capability
По запросу
- шт +
R8-DMR
DMR Test
По запросу
- шт +
R8-P25
P25 Phase 1 Test
По запросу
- шт +
R8-P25TRNK
P25 Phase 1 Trunking Test
По запросу
- шт +
Библиотека

Основные сведения о продукте

Посмотреть более подробную информацию о возможностях этого продукта.

Технические характеристики

Справочная документация

Узнайте, как использовать данный продукт для решения конкретных измерительных задач.
Отзывы
Добавить отзыв
Оцените товар:
Ваше имя
Достоинства

Недостатки

Комментарий

Символы на картинке


Тут еще никто ничего не писал, стань первым!
Список просмотренных товаров пуст
Список избранного пуст
Ваша корзина пуста
Помощь
Ошибка на сайте? Выдели её и нажми Ctrl+Enter
