Тестер аналоговых/цифровых систем радиосвязи для производственных испытаний 1 МГц - 3 ГГц

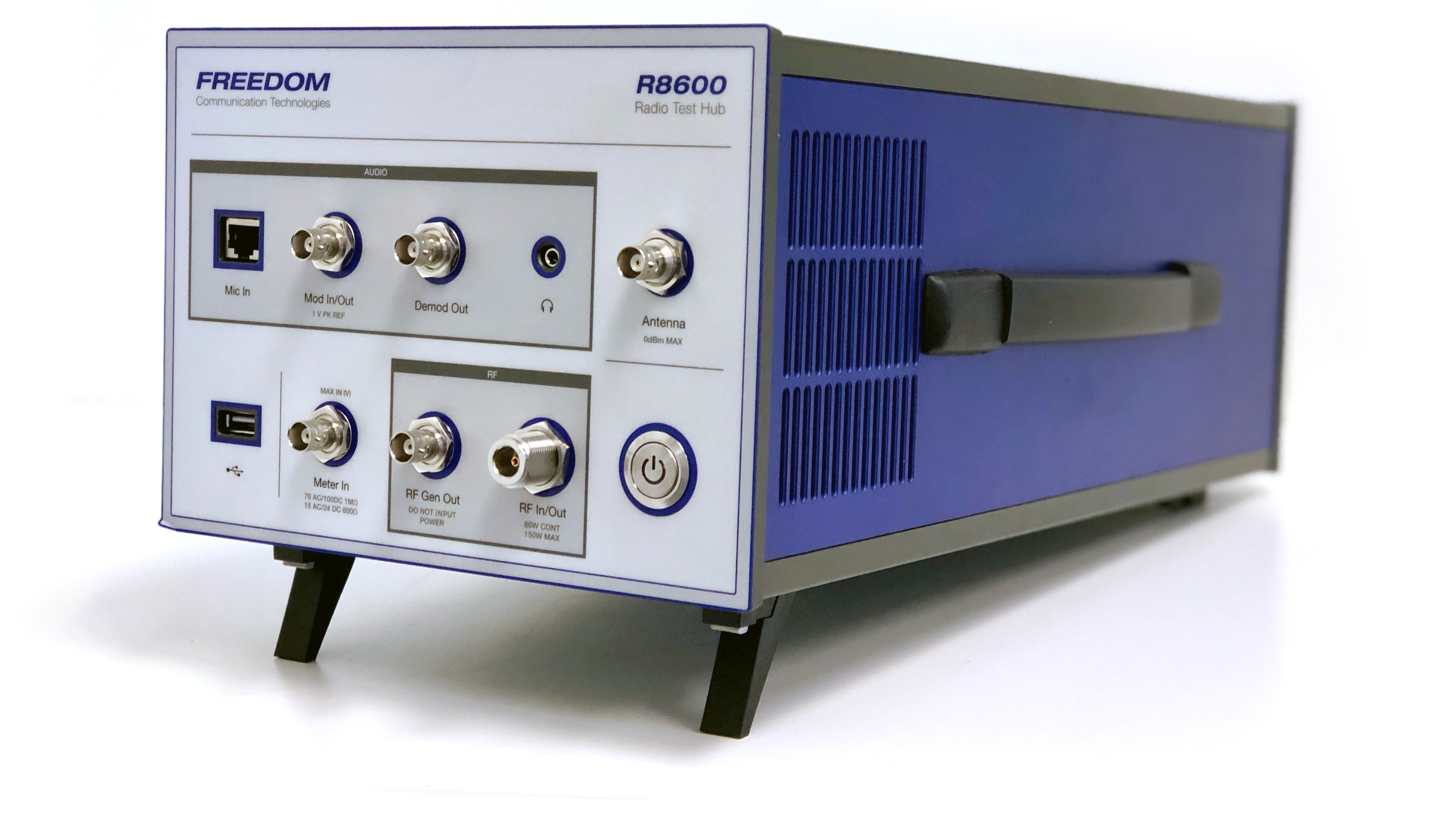

R8600
Для увеличения картинки наведите мышкой
R8600
R8600
НаличиеПо запросу
По запросу
По запросу
По запросу
Тестеры радиосвязи R8600 Подробнее
Обзор
Свернуть Развернуть
Основные возможности и технические характеристики

Испытательный радио-коммутатор R8600 разработан с учетом требований, предъявляемых производственной радиочастотной обстановкой. R8600 был специально разработан для обеспечения экономически эффективного решения для круглосуточного использования в производственных целях и способен выдерживать 150 Вт непрерывной РЧ мошности. После настройки требуется минимальное вмешательство оператора, помимо создания необходимых физических радиочастотных соединений.
Испытательный радио-коммутатор дает возможность производителям наземных подвижных систем радиосвязи и других радиочастотных устройств проводить требуемые испытания с исключительной простотой и надежностью. Коммутатор не обладает встроенным дисплеем, чтобы эффективно использовать пространство в стойках с автоматизированной испытательной аппаратурой. Коммутатор обладает обширным набором программных опций, включая наш родной язык программного обеспечения Монитора и Контроля и опцию эмуляции HP8920, которая стала возможной благодаря нашей программируемой радиочастотной архитектуре. R8600 идеально подойдет как для модернизации, что позволит испытывать современные цифровые радиотехнические средства, так и для производства аналоговых радиостанций и радиочастотных устройств.
Два устройства расположенные бок о бок могут легко разместиться в стандартной стойке с типоразмером 19”. Высота устройств составляет менее 4RU. Для переноски устройства доступен специальный рюкзак в качестве аксессуара.


КЛЮЧЕВЫЕ ИНСТРУМЕНТЫ И ОСОБЕННОСТИ R8600
- Анализатор спектра
- Генератор сигналов
- Измерительный приемник
- Измеритель параметров модуляции
- Осциллограф 50 кГц
- Измеритель уровня принимаемого сигнала
- ШП и УП измерители мощности
- Частотомер
- Генератор звуковых сигналов
- Измеритель SINAD
- Измеритель искажений
- Вольтметры пост./пер. тока
- Измеритель погрешности по частоте
- Измеритель девиации частоты
- Измеритель параметров АМ

ИСПЫТАНИЯ ПРОТОКОЛОВ ЦИФРОВЫХ НАЗЕМНЫХ ПОДВИЖНЫХ СИСТЕМ РАДИОСВЯЗИ
В дополнение к исключительной возможности испытывать аналоговые радиочастотные сигналы, с помощью R8600 можно испытывать протоколы цифровых наземных подвижных систем радиосвязи перечисленные ниже:
-P25 Phase 1 Conventional
-P25 Phase 1 Trunking
-P25 Phase 2
-DMR
-PDT (Chinese Trunking)
-NXDN Conventional
-NXDN Type C Trunking
-dPMR
-TETRA DMO Subscriber

Свернуть Развернуть
Основные возможности и технические характеристики

Испытательный радио-коммутатор R8600 разработан с учетом требований, предъявляемых производственной радиочастотной обстановкой. R8600 был специально разработан для обеспечения экономически эффективного решения для круглосуточного использования в производственных целях и способен выдерживать 150 Вт непрерывной РЧ мошности. После настройки требуется минимальное вмешательство оператора, помимо создания необходимых физических радиочастотных соединений.
Испытательный радио-коммутатор дает возможность производителям наземных подвижных систем радиосвязи и других радиочастотных устройств проводить требуемые испытания с исключительной простотой и надежностью. Коммутатор не обладает встроенным дисплеем, чтобы эффективно использовать пространство в стойках с автоматизированной испытательной аппаратурой. Коммутатор обладает обширным набором программных опций, включая наш родной язык программного обеспечения Монитора и Контроля и опцию эмуляции HP8920, которая стала возможной благодаря нашей программируемой радиочастотной архитектуре. R8600 идеально подойдет как для модернизации, что позволит испытывать современные цифровые радиотехнические средства, так и для производства аналоговых радиостанций и радиочастотных устройств.
Два устройства расположенные бок о бок могут легко разместиться в стандартной стойке с типоразмером 19”. Высота устройств составляет менее 4RU. Для переноски устройства доступен специальный рюкзак в качестве аксессуара.


КЛЮЧЕВЫЕ ИНСТРУМЕНТЫ И ОСОБЕННОСТИ R8600
- Анализатор спектра
- Генератор сигналов
- Измерительный приемник
- Измеритель параметров модуляции
- Осциллограф 50 кГц
- Измеритель уровня принимаемого сигнала
- ШП и УП измерители мощности
- Частотомер
- Генератор звуковых сигналов
- Измеритель SINAD
- Измеритель искажений
- Вольтметры пост./пер. тока
- Измеритель погрешности по частоте
- Измеритель девиации частоты
- Измеритель параметров АМ

ИСПЫТАНИЯ ПРОТОКОЛОВ ЦИФРОВЫХ НАЗЕМНЫХ ПОДВИЖНЫХ СИСТЕМ РАДИОСВЯЗИ
В дополнение к исключительной возможности испытывать аналоговые радиочастотные сигналы, с помощью R8600 можно испытывать протоколы цифровых наземных подвижных систем радиосвязи перечисленные ниже:
-P25 Phase 1 Conventional
-P25 Phase 1 Trunking
-P25 Phase 2
-DMR
-PDT (Chinese Trunking)
-NXDN Conventional
-NXDN Type C Trunking
-dPMR
-TETRA DMO Subscriber

Включенные аксессуары:
  • Микрофон
  • Пробник осциллографа
  • Кабель питания и адаптер переменного тока
  • Телескопическая антенна
Включенные аксессуары:
  • Микрофон
  • Пробник осциллографа
  • Кабель питания и адаптер переменного тока
  • Телескопическая антенна
Свернуть Развернуть
Сведения о реестре СИ

Номер в Госреестре

Наименование СИ

Обозначение типа СИ

Изготовитель

Срок свидетельства или заводской номер

73162-18
Анализаторы систем связи
R8000C, R8100, R8600
Фирма "Freedom Communication Technologies", США
16.11.2023

Свернуть Развернуть
Сведения о реестре СИ

Номер в Госреестре

Наименование СИ

Обозначение типа СИ

Изготовитель

Срок свидетельства или заводской номер

73162-18
Анализаторы систем связи
R8000C, R8100, R8600
Фирма "Freedom Communication Technologies", США
16.11.2023

Характеристики
Загрузить технические характеристики

8600 Основные характеристики
Отображаемый усредненный уровень шумов
Уровень (DANL): -140дБм (50 Ом нагрузка на входе)
Динамический диапазон: 80 дБ
Паразитные сигналы, приведённые к входу: -60 дБн макс.
Остаточные паразитные сигналы, не приведённые к входу: -70 дБм
Электропитание
Требования к сети постоянного тока: 15 - 16 В пост., 8,0 А макс.
Требования к блоку питания от переменного напряжения:    100 - 240 В, 2,5 А макс., 50 - 60 Гц
Отображаемый усредненный уровень шумов
Вес: 6,8 кг (15 lbs)
Габаритные размеры: высота 16,1 см, ширина 22,4 см, глубина 41 см
Высота над уровнем моря: до 3 048 м (10 000 ft)
Относительная влажность: 80% макс.
Диапазон рабочих температур: от 0 до +50 °С
Температура хранения (без батареи): от -30 до +80 °С
Гарантия
Стандартная гарантия: 2 года
План обслуживания в течение 3-х лет: Опционально
План обслуживания в течение 5-х лет: Опционально
Генератор (Проверка приёмника)
Ограничение мощности, подаваемой на порт: 5 Вт в течение 30 с
Частотный диапазон: от 1 МГц до 1 ГГц (от 250 кГц до 1 ГГц тип.);
до 3 ГГц - опционально
Расширенный частотный диапазон (Опционально): от 1 МГц до 3 ГГц (от 250 кГц до 3 ГГц тип.)
Разрешение по частоте: 1 Гц
Выходная мощность входных/выходных РЧ-портов
Диапазон ЧМ: от -30 до -130 дБм на частоте 2ГГц и ниже
от -40 до -130 дБм на частоте выше 2ГГц
Диапазон АМ: от -36 до -130 дБм на частоте 2ГГц и ниже
от -46 до -130 дБм на частоте выше 2ГГц
Разрешение: 0,1 дБ
Точность: ±1 дБ на частоте 1 ГГц и ниже;
±2 дБ на частоте выше 1 ГГц
Спектральная чистота Гармонические паразитные сигналы: -20 дБн макс.
Негармонические паразитные сигналы: -30 дБн макс.
Остаточная частотная модуляция: 4    Гц, от 300 Гц до 3 кГц (на частоте 1 ГГц и ниже) 5    Гц, от 300 Гц до 3 кГц (на частоте выше 1 ГГц)
Остаточная амплитудная модуляция: 1% макс., от 300 Гц 3 кГц
Фазовый шум одной боковой полосы (до 20 кГц):  -95 дБн/Гц макс. на частоте 1 ГГц и ниже (от +15 до +35 °С)
 -93 дБн/Гц макс. на всём диапазоне частот (от0 до +50 °С)
Частотная модуляция Погрешность девиации частоты: 5% от установленного значения
Диапазон девиации частоты: от 0 до 75 кГц
Разрешение девиации частоты: 1 Гц
Предыскажения (выбирается): 750 мкс
Полоса модуляции: от 5 Гц до 20 кГц
Амплитудная модуляция Диапазон глубины модуляции: от 0 до 90%
Разрешение девиации частоты: 1% от установленного значения
Полоса модуляции: от 100 Гц до 10 кГц
Точность девиации частоты: 5% от установленного значения
Амплитудная модуляция в одной боковой полосе (верхней или нижней)
Диапазон глубины модуляции: от 0 до 90%
Разрешение глубины модуляции:    1%
Полоса модуляции: от 100 Гц до 10 кГц
Приёмник (Проверка передатчиков)
Частотный диапазон: Чувствительность Узкополосная частотная модуляции: от 250 кГц до 1 ГГц (опционально 3 ГГц) 2 мкВ при 10 дБ EIA SINAD
Широкополосная частотная модуляции: 10 мкВ при 10 дБ EIA SINAD
Амплитудная модуляция: 10 мкВ при 10 дБ EIA SINAD
РЧ порт входа/выхода
КСВН: <    1,2 на частоте до 2 ГГц; <    1,5 на частоте до 3 ГГц;
Максимальная мощность: 50 Вт в течение 5 минут 150 Вт в течение 30 с (30 с вкл., 5 мин. выкл.)
Абсолютная максимальная мощность 150 Вт
Сигнал предупреждения: Повышенная внутренняя температура
Порт подключения антенны  0 дБм
Максимальная мощность:
Сигнал предупреждения: +10 дБм
Фильтры промежуточной частоты 6,25 кГц, 12,5 кГц, 25 кГц, 50 кГц, 100 кГц, 200 кГц
Измерение рассогласования по частоте
 Режим отображения: Автоопределение диапазона
Разрешение: 1 Гц
Измерение девиации частотной модуляции
 Диапазон демодуляции: до ±75 кГц
Точность: ±5% + остаточная ЧМ
Частотная характеристика: Выбирается из следующего: Фильтр нижних частот: 300 Гц, 3 кГц, 20 кГц Фильтр высших частот: 1 Гц, 300 Гц, 3 кГц
Характеристики аппаратной демодуляции
Выходной уровень демодулированного сигнала: В полосе 6,25 кГц: 2,56 В / 1 кГц
В полосе 126,5 кГц: 1,28 В / 1 кГц
В полосе 25 кГц: 0,64 В / 1 кГц
В полосе 50 кГц: 0,32 В / 1 кГц
В полосе 100 кГц: 1,6 В / 10 кГц
В полосе 200 кГц: 0,8 В / 10 кГц
Неравномерность АХ выходного демодулированного сигнала: ±0,2 дБ (от 300 Гц до 3 кГц), точка 1 дБ компрессии на 20 кГц
Импеданс выхода демодулированного сигнала 100 Ом ном.
Весовые аудиофильтры
Фильтры: нет, псофометрический, МККТТ
Частотная коррекция (выбираемое значение): 750 мкс
Измерение параметров амплитудной модуляции
Диапазон демодуляции: от 0 до 100%
Точность: ±5% для уровней до 80%
Частотная характеристика: Выбирается из нижеследующего:
Уровень выходного демодулированного сигнала: Фильтр НЧ: 300 Гц, 3 кГц, 20 кГц, Фильтр ВЧ: 1 Гц, 300 Гц, 3 кГц 0,8 В пик. на каждые 10% АМ
Неравномерность АХ выходного демодулированного сигнала: ±0,2 дБ (от 300 Гц до 3 кГц), точка 1 дБ компрессии на 20 кГц
Выходной импеданс: 100 Ом ном.
Подавление одной боковой полосы: > 70 дБ
Измеритель уровня мощности принимаемого сигнала
Частотный диапазон: от 1 МГц до 1 ГГц (от 250 кГц до 1 ГГц – тип.),
до 3 ГГц – опция
Частотный диапазон: до 3 ГГц - опция
Диапазон измерений: от 0,1 до 150 Вт
Входной импеданс: 50 Ом
Точность измерения: ± 10% (от 2 кГц до 1 ГГц); ± 10% (от 1 до 3 ГГц, < 2,5 Вт)
Защита: предупреждение о перегреве
Частотомер Частотный диапазон: от 5 Гц до 100 кГц
Диапазон счетчика временных интервалов: от 5 Гц до 20 кГц
Уровень входного сигнала: 0,1 В скз мин.
Измеритель SINAD Точность: ±1 дБ при 12 дБ SINAD
Уровень входного сигнала: 0,1 В скз мин.
Измеритель искажений Диапазон измерений: от 1 % до 20%
Точность измерения: большее значение из: 0,5% искажений / 10% показаний;
Уровень входного сигнала: 0,1 В скз мин.
Дополнительные режимы (опции) DMR (MOTORBO™), NDXN, NDXN Type C Trunking,
P25 Phase 1 (обычный или транковый), P25 Phase 2,
TETRA, PTC (ITCR)
Анализатор спектра
Свипирование Частотный диапазон: от 1 МГц до 1 ГГц (от 250 кГц до 1 ГГц - тип.), до 3 ГГц - опция
Разрешение по частоте: 1 Гц
Точность полосы анализа: 5%
Частота обновления: около 10 раз в сек. (зависит от полосы анализа)
Амплитуда Точность уровня: ±2 дБ
Шкалы: 10 дБ/дел. (1, 2 или 5 дБ/дел. с опцией ESA)
Точность линейности по логарифмической шкале: < 0,1 дБ
Диапазон уровня опорного сигнала: от -70 до +60 дБ
Разрешение уровня опорного сигнала: 1 дБ
Динамический диапазон порта приёмника/передатчика: 80 дБ
Уровень шума: -140 дБм тип.
Фаз. шум в одной боковой полосе (отстройка 20 кГц): -95 дБн/Гц на частоте до 1 ГГц (от +15 до +35 °С) -93 дБн/Гц на всех частотах (от 0 до +50 °С)
Полоса разрешения: автоматический выбор
Паразитные сигналы Гармонические паразитные сигналы: (антенный порт, без ослабления) -20 дБн макс.
Негармонические паразитные сигналы: (антенный порт, без ослабления) -60 дБн макс.
Остаточные паразитные сигналы (порт с нагрузкой): -70 дБм
Маркеры и режимы
Маркеры:     относительный, абсолютный, частота
режимы: стандартный, усреднение, фиксация, удержание максимума, удержание
пикового значения
Осциллограф
Вход вертикального отклонения Входной импеданс: 1 МОм / 600 Ом (выбирается)
Диапазон: ±100 В пост., ±70 В скз перем.
Точность: 5% всего диапазона
Полоса частот: от 0 до 50 кГц
Вход горизонтальной развертки Диапазон: от 20 мкс/дел. до 1с/дел.
Выбор режима запуска Норм., Авто (свободны запуск), одиночный запуск развертки, фиксация
Специальные функции
Маркеры: Абсолютное значение напряжения, относительное значение напряжения,
относительное значение частоты, относительное значение периода
Синтезатор звуковой модуляции
Типы модуляции тон 1 кГц, частная линия, цифровая частная линия (с инвертированием ЦЧЛ), однотональный
сигнал, двутональный многочастотный сигнал, 2-тоновый пейджинг, 5/6-тоновый пейджинг,
POCSAG, A&B независимый синтез, евро-тональный сигнал, пользовательские тоновые
последовательности, с внешнего источника(как от микрофона в комплекте, так и BNC входа)
Выход сигнала модуляции Уровень выходного сигнала модуляции: программируемый, до ±8 В пик.
Неравномерность амплитудной характеристики: ±0,2 дБ (от 300 Гц до 3 кГц), точка 1 дБ компрессии на 20 кГц
Искажения тона 1 кГц: не более 1% от значения коэф-та нелинейн. искажений
Импеданс: 100 Ом
Внешний вход модуляции Уровень модуляционного сигнала: ±1 В пик. опорное значение
Неравномерность амплитудной характеристики: ±0,2 дБ (от 300 Гц до 3 кГц), точка 1 дБ компрессии на 20 кГц
Импеданс: 600 Ом
Внешний микрофонный вход
Неравномерность амплитудной характеристики: ±0,2 дБ (от 300 Гц до 3 кГц), точка 1 дБ компрессии на 20 кГц
Следящий генератор
Частотный диапазон: от 1 МГц до 1 ГГц (от 250 кГц до 1 ГГц - тип.), до 3 ГГц - опция
Цифровой вольтметр (DVM)
Входной импеданс: 1 МОм / 600 Ом (выбирается)
Диапазон измерения: 1 В, 10 В, 70 В полная шкала
Частотный диапазон: от 50 Гц до 20 кГц
Точность измерения постоянного напряжения: 1% всей шкалы ±1 наименьшего значащего разряда
Точность измерения переменного напряжения: 5% всей шкалы ±1 наименьшего значащего разряда
Опорный генератор
Входная частота: 10 МГц
Стабильность: старение: ±0,1*10-6 в год температурная: ±0,01*10-6
Уровень опорного сигнала: 0 дБм мин. при 50 Ом
Прогрев: ±0,1*10-6 за 3 минуты
Дисплей
Внешний дисплей: VGA
Подключение удаленного управления:
через Ethernet, с лицевой панели
Спецификации по дополнительным цифровым стандартам
DMR
ЧМн погрешность Диапазон: Точность (от 2 до 10%): Разрешение: от 0 до 10%
< 5%
0,01%
Амплитдная погрешность
Диапазон: от 0 до 5%
Точность: < 5% показаний
Разрешение: 0,01%
Символьная девиация
Диапазон: 1500 - 2350 Гц
Точность: ±10 Гц
Разрешение: 0,1 Гц
Битовые ошибки
Диапазон: от 0 до 20%
Разрешение: 0,00001%
NXDN
ЧМн погрешность Диапазон: от 0 до 10%
Точность (от 2 до 10%): < 5%
Разрешение: 0,01%
Амплитдная погрешность Диапазон: от 0 до 5%
Точность: < 5% показаний
Разрешение: 0,01%
Символьная девиация
Диапазон: 840 - 1260 Гц (4800 бит/с) 1920 - 2880 Гц (9600 бит/с)
Точность: ±10 Гц
Разрешение: 0,1 Гц
Битовые ошибки
Диапазон: от 0 до 20%
Разрешение: 0,00001%
TETRA
Величина вектора ошибки (EVM), скз
Диапазон: от 0 до 20%
Точность (от 2 до 10%): < 10%
Разрешение: 0,10%
Остаточная несущая Диапазон: от 0 до 10%
Точность: ±0,1%
Разрешение: 0,10%
Частотная погрешность
Точность: ±500 Гц
Разрешение: 1 Гц
P25 Точность измерения модуляции
Диапазон: от 0 до 10%
Точность (от 2 до 10%): < 0,01%
Разрешение: от < 5,0% от показаний до 2,0 и выше
dDMR
ЧМн погрешность Диапазон: от 0 до 10%
Точность (от 2 до 10%): < 5%
Разрешение: 0,01%
Амплитдная погрешность
Диапазон: от 0 до 5%
Точность: < 5% показаний
Разрешение: 0,01%
Символьная девиация
Диапазон: 1500 - 2350 Гц
Точность: ±10 Гц
Разрешение: 0,1 Гц
Битовые ошибки
Диапазон: от 0 до 20%
Разрешение: 0,00001%
Дополнительные возможности (опционально)
Подключение удаленного управления на лицевой панели
Доступно через подключение к Ethernet
Модели и опции
Товар
Модели и Опции
Описание
Цена Заказать
Модели
R8600
Тестер аналоговых/цифровых систем радиосвязи для производственных испытаний 1 МГц - 3 ГГц
По запросу
- шт +
Communications System Analyzer Data Sheets including specifications can be found at our library
R8-P25_VOC
P25 Phase 1 Vocoder
По запросу
- шт +
R8-P25_II
P25 Phase 2 Test
По запросу
- шт +
R8-NXDN
NXDN Test
По запросу
- шт +
R8-NXDNTYPC
NXDN Type C Trunking Test
По запросу
- шт +
R8-TETRA_TMO
TETRA TMO Subscriber Test
По запросу
- шт +
R8-TETRA_DMO
TETRA DMO Subscriber Test
По запросу
- шт +
R8-TETRA_BSM
TETRA Base Station Monitoring
По запросу
- шт +
R8-DPMR
dPMR Test
По запросу
- шт +
R8-PTC-ITCR
PTC Test Option
По запросу
- шт +
R8-AT_XTS
AutoTune for Motorola XTS2500/5000
По запросу
- шт +
R8-TG
Tracking Generator
По запросу
- шт +
R8-AT_XTL
AutoTune for Motorola XTL Series Mobiles
По запросу
- шт +
R8-AT_APX
AutoTune for Motorola APX Mobiles & Portables
По запросу
- шт +
R8-APX_8000
AutoTune for Motorola APX8000/8500
По запросу
- шт +
R8-AT_TRBO
AutoTune for MOTOTRBO Mobiles & Portables
По запросу
- шт +
R8-AT_KWNX
AutoTune for Kenwood NX Series
По запросу
- шт +
R8-AT_XG75
AutoTune for Harris XG-75 Mobiles & Portables
По запросу
- шт +
R8-AT_XM100
AutoTune for Harris XM100 Radios
По запросу
- шт +
R8-AT_XL200
AutoTune for Harrix XL200 Radios
По запросу
- шт +
BATT8100
Internal Lithium Ion Battery
По запросу
- шт +
BATT8000
Battery Kit, Li-Ion with R8-HC
По запросу
- шт +
R8-CF
Cable Fault Locator
По запросу
- шт +
BATT- BP90
Spare Battery for R8000
По запросу
- шт +
CHRG8100
Charger for R8100 Battery
По запросу
- шт +
202907-01
External Lithium Ion Battery (North America)
По запросу
- шт +
202908-01
External Lithium Ion Battery (International)
По запросу
- шт +
R8-VSWR
VSWR Bridge Kit
По запросу
- шт +
R8-FT7
“Field Test 7” Coverage Mapping Kit
По запросу
- шт +
R8-GC
Protective "Glove Case" for R8100 or R8000
По запросу
- шт +
R8-HC
Protective “Glove Case” for R8000 Only
По запросу
- шт +
R8-SC
Soft Carrying Case
По запросу
- шт +
R8-TSC
Transit Case With Foam Molding for Soft Case
По запросу
- шт +
R8-ESA
Dual Display/Enhanced Spectrum Analyzer
По запросу
- шт +
R8-TC
Transit Case With Foam Molding for R8000/R8100
По запросу
- шт +
Foreign Language Soft-key Support
По запросу
- шт +
R8-3Y
3 Year Service Plan (incl. 2 annual calibrations)
По запросу
- шт +
R8-5Y
5 Year Service Plan (incl. 4 annual calibrations)
По запросу
- шт +
R8-REMOTE
Remote Front Panel
По запросу
- шт +
R8-3G
3GHz Capability
По запросу
- шт +
R8-DMR
DMR Test
По запросу
- шт +
R8-P25
P25 Phase 1 Test
По запросу
- шт +
R8-P25TRNK
P25 Phase 1 Trunking Test
По запросу
- шт +
Библиотека

Основные сведения о продукте

Посмотреть более подробную информацию о возможностях этого продукта.

Технические характеристики

Отзывы
Добавить отзыв
Оцените товар:
Ваше имя
Достоинства

Недостатки

Комментарий

Символы на картинке


Тут еще никто ничего не писал, стань первым!
Список просмотренных товаров пуст
Список избранного пуст
Ваша корзина пуста
Помощь
Ошибка на сайте? Выдели её и нажми Ctrl+Enter
