РПМ для установки на ферритовый РПМ Siepel HY/HYT 1 ГГц - 40 ГГц

HY/HYT
Для увеличения картинки наведите мышкой
HY/HYTHY/HYTHY/HYTHY/HYT
HY/HYTHY/HYTHY/HYTHY/HYT
НаличиеПо запросу
По запросу
По запросу
По запросу
РПМ для установки на ферритовый РПМ Siepel HY/HYT 1 ГГц - 40 ГГц Подробнее
Обзор
Свернуть Развернуть
Основные возможности и технические характеристики
ГИБРИДНЫЙ ПИРАМИДАЛЬНЫЙ РАДИОПОГЛОЩАЮЩИЙ МАТЕРИАЛ СЕРИИ HY И HYT

HY – это серия электромагнитных поглотителей с высокими рабочими характеристиками, предназначенных для систем ЭМС. Сочетание эксплуатационных характеристик ферритовой плитки производства компании SIEPEL при работе с нижними частотами и согласованных пирамидальных поглотителей серии HY в диапазоне верхних частот обеспечивает отражательную способность в широкой полосе частот от 30 МГц до 40 ГГц. Поглотители серии HY используются в безэховых камерах для проведения испытаний на соответствие требованиям ЭМС при проверке EMI и EMS в соответствии с промышленными и военными стандартами.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

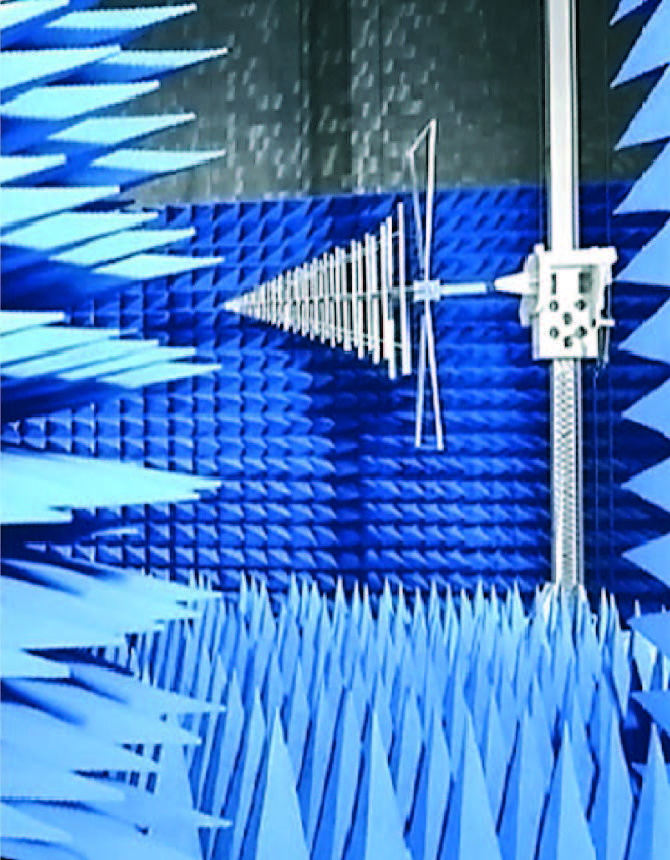

  • Пригодность для безэховых камер для проведения испытаний на соответствие требованиям ЭМС.
  • Широкий диапазон частот от 30 МГц до 40 ГГц.
  • Гарантия сохранения уровня рабочих характеристик в течение 20 лет.
  • Покрытие уникальной пластиковой краской для пирамидальных поглотителей.
  • Инновационная, гибкая система установки ферритовых панелей.
  • Возможность установки для модернизации существующих экранированных камер

  • ТЕХНИЧЕСКОЕ ОПИСАНИЕ

     Ключевое конструктивное преимущество гибридных поглотителей серии HY заключается в согласовании полного сопротивления между ферритовой плиткой и пирамидальным поглотителем, наклеенным на феррит.
     Ферритовые панели производства компании SIEPEL обеспечивают оптимизацию отражательной способности в диапазоне частот от 30 МГц до 1 ГГц*. Для расширения их рабочих характеристик до 40 ГГц самым непосредственным и простым решением было бы приклеить на них обычный пирамидальный поглотитель. Однако при этом следует соблюдать определенную осторожность, чтобы пирамидальный поглотитель не ухудшал характеристик ферритовых панелей.
     Другими словами, пирамидальный поглотитель должен быть достаточно «прозрачным» для низкочастотных волн и не препятствовать их эффективному поглощению ферритовыми панелями.
     Поэтому компанией SIEPEL был разработан специальный согласованный пирамидальный поглотитель, пропитанный специальным углеродным раствором (отличающимся от раствора, используемого для обычных пирамидальных поглотителей серии APM). Благодаря этому появляется возможность применения комбинированного поглотителя из ферритовых панелей и согласованного пирамидального поглотителя с высокими рабочими характеристиками в пределах всего спектра частот от 30 МГц до 40 ГГц.
     Таким образом, благодаря широкополосным рабочим характеристикам поглотители серии HY идеально подходят для использования в безэховых камерах для проведения испытаний на соответствие требованиям ЭМС с целью обеспечения соответствия техническим требованиям промышленных стандартов по EMI (таких как CISPR 16-1\4, eV|
    50147-2, EN 55022, ANSI C63.4 и других подобных стандартов) и стандартов по EMS
    (ENIIEC 61000-4-3), а также стандартов MIL-STD.
     *: более подробная информация о ферритовых панелях приведена в разделе по ФЕРРИТОВОМУ ПО-
    ГЛОТИТЕЛЮ СЕРИИ FE

    ГАРАНТИРОВАННЫЕ ХАРАКТЕРИСТИКИ

    Эти показатели отражательной способности являются исключительными; гарантировано их обеспечение на протяжении 20 лет. Достижение таких показателей стало возможным благодаря большому опыту в области производства электромагнитных поглотителей. На заводе выполняется проверка показателей отражательной способности производимых нашей компанией поглотителей с использованием самого современного широкополосного оборудования (коаксиальная линия длиной 14 м, секция 1,83 м x 1,83 м, полностью безэховая камера оптимизированной конструкции, векторные анализаторы цепей). Кроме того, мы предлагаем заказчикам проведение измерений отражательной способности на нашем заводе с привлечением инженеров SIEPELУНИКАЛЬНАЯ

    УНИКАЛЬНАЯ ПЛАСТИКОВАЯ КРАСКА.



    Компания SIEPEL – единственный производитель в мире, предлагающий покрытие пирамидальных поглотителей пластиковой краской. Специальная обработка с помощью краски была разработана для улучшения связывания углерода (отсутствие отпечатков пальцев, загрязненности или угольной пыли) и характеристик износа.
    Возможна поставка пластиковой краски различных цветов


    ОГНЕЗАЩИТНЫЕ СВОЙСТВА

    Согласованные пирамидальные гибридные поглотители серии HY проходят испытания во внутренней лаборатории компании SIEPEL для испытаний на огнестойкость, а также в независимых испытательных лабораториях. Поглотители серии HY соответствуют следующим тестам и стандартам:

  • ISO 11925-2 Euroclass E;
  • NRL 8093 (тесты 1, 2, 3);
  • DIN 4102 - B2;
  • UL 94 HBF по запросу



  • ИСКЛЮЧИТЕЛЬНАЯ МЯГКОСТЬ ПАМЯТЬ ФОРМЫ

    Согласованные пирамидальные гибридные поглотители серии HY отличаются превосходной памятью формы. Использование высококачественных материалов в сочетании с различными предлагаемыми нами красками обеспечивает уникальные преимущества исключительной мягкости, благодаря которой уменьшается хрупкость поглотителей (отсутствие угольной пыли) и повышается их пригодность для применения в камерах с большими эксплуатационными нагрузками.

    ВОЗМОЖНОСТЬ РАБОТЫ С ВЫСОКОЧАСТОТНОЙ МОЩНОСТЬЮ
    Поглотители серии HY способны выдерживать мощность плотностью до 2 кВт/м2.

    ИННОВАЦИОННЫЙ СПОСОБ УСТАНОВКИ ФЕРРИТОВЫХ ПОГЛОТИТЕЛЕЙ

    Гибридные поглотители серии HY можно устанавливать в новые экранированные камеры или для модернизации существующих систем. При установке ферритовых панелей производства компании SIEPEL (панелей 300 x 300 мм с металлической основой, на каждой из которых размещается по 9 плиток, приклеенных к стальной пластине) их можно либо крепить к деревянным панелям в существующих камерах с помощью винтов, либо использовать уникальную гибкую и инновационную систему рельсовых профилей в случае монтажа в высокопроизводительных экранированных камерах SIEPEL (см. приведенные ниже иллюстрации).

    Ферритовые панели привинчиваются к металлической опорной конструкции, состоящей из основного и вспомогательного стальных профилей. Вертикальные основные профили прикрепляются непосредственно к экранированной камере с помощью соеди- нительных омега-профилей между двумя экранирующими панелями. После этого горизонтальные вспомогательные профили привинчиваются к главным профилям.
     В заключение каждая ферритовая панель крепится к вспомогательным профилям с помощью винтов. Такой гибкий метод установки, исключающий необходимость сверле- ния или использования отверстий в экранирующей оболочке, обеспечивает:

  • высокую надежность и эффективность экранировки;
  • простоту и оперативность установки ферритовых панелей на стены и потолок камеры;
  • легкость демонтажа одной или нескольких панелей в любом месте по мере необходимости;
  • легкость демонтажа всей камеры (для ее перемещения или модернизации).
  • Для расширения эксплуатационных характеристик поглотителей до 40 ГГц и выше непосредственно поверх ферритовой плитки приклеивается специальный  согласованный гибридный пенополиуретановый поглотитель с помощью неопренового контактного клея (наносимого на обе поверхности).

     СТРУКТУРА С ОТКРЫТЫМИ ПОРАМИ

    Процентное содержание открытых пор в пенопластовом поглотителе имеет важ- нейшее значение. Согласованные пирами- дальные гибридные поглотители серии HY изготавливаются из высокотехнологичного пенополиуретана с 90% открытых пор. Такая структура позволяет гораздо эффективнее пропитать поглотитель углеродным раствором и, следовательно, обеспечивает превосходное распределение углеродного наполнителя в нем. Для закрепления углерода используется полимеризированное акриловое связующее вещество.

    Все эти свойства обеспечивают уникальную однородность и точный контроль электромагнитных параметров (комплексная диэлектрическая проницаемость ε*).


     ЧИСЛЕННОЕ МОДЕЛИРОВАНИЕ


    Сотрудники компании SIEPEL, занимающиеся научно-исследовательской деятельностью, работают с новейшим про- граммнымобеспечениемдляэлектромагнитного численного моделирования в широком диапазоне частот, чтобы обеспечить постоянную оптимизацию форм поглотителей и применяемых для них пропиточных средств

    Свернуть Развернуть
    Основные возможности и технические характеристики
    ГИБРИДНЫЙ ПИРАМИДАЛЬНЫЙ РАДИОПОГЛОЩАЮЩИЙ МАТЕРИАЛ СЕРИИ HY И HYT

    HY – это серия электромагнитных поглотителей с высокими рабочими характеристиками, предназначенных для систем ЭМС. Сочетание эксплуатационных характеристик ферритовой плитки производства компании SIEPEL при работе с нижними частотами и согласованных пирамидальных поглотителей серии HY в диапазоне верхних частот обеспечивает отражательную способность в широкой полосе частот от 30 МГц до 40 ГГц. Поглотители серии HY используются в безэховых камерах для проведения испытаний на соответствие требованиям ЭМС при проверке EMI и EMS в соответствии с промышленными и военными стандартами.

    ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

  • Пригодность для безэховых камер для проведения испытаний на соответствие требованиям ЭМС.
  • Широкий диапазон частот от 30 МГц до 40 ГГц.
  • Гарантия сохранения уровня рабочих характеристик в течение 20 лет.
  • Покрытие уникальной пластиковой краской для пирамидальных поглотителей.
  • Инновационная, гибкая система установки ферритовых панелей.
  • Возможность установки для модернизации существующих экранированных камер

  • ТЕХНИЧЕСКОЕ ОПИСАНИЕ

     Ключевое конструктивное преимущество гибридных поглотителей серии HY заключается в согласовании полного сопротивления между ферритовой плиткой и пирамидальным поглотителем, наклеенным на феррит.
     Ферритовые панели производства компании SIEPEL обеспечивают оптимизацию отражательной способности в диапазоне частот от 30 МГц до 1 ГГц*. Для расширения их рабочих характеристик до 40 ГГц самым непосредственным и простым решением было бы приклеить на них обычный пирамидальный поглотитель. Однако при этом следует соблюдать определенную осторожность, чтобы пирамидальный поглотитель не ухудшал характеристик ферритовых панелей.
     Другими словами, пирамидальный поглотитель должен быть достаточно «прозрачным» для низкочастотных волн и не препятствовать их эффективному поглощению ферритовыми панелями.
     Поэтому компанией SIEPEL был разработан специальный согласованный пирамидальный поглотитель, пропитанный специальным углеродным раствором (отличающимся от раствора, используемого для обычных пирамидальных поглотителей серии APM). Благодаря этому появляется возможность применения комбинированного поглотителя из ферритовых панелей и согласованного пирамидального поглотителя с высокими рабочими характеристиками в пределах всего спектра частот от 30 МГц до 40 ГГц.
     Таким образом, благодаря широкополосным рабочим характеристикам поглотители серии HY идеально подходят для использования в безэховых камерах для проведения испытаний на соответствие требованиям ЭМС с целью обеспечения соответствия техническим требованиям промышленных стандартов по EMI (таких как CISPR 16-1\4, eV|
    50147-2, EN 55022, ANSI C63.4 и других подобных стандартов) и стандартов по EMS
    (ENIIEC 61000-4-3), а также стандартов MIL-STD.
     *: более подробная информация о ферритовых панелях приведена в разделе по ФЕРРИТОВОМУ ПО-
    ГЛОТИТЕЛЮ СЕРИИ FE

    ГАРАНТИРОВАННЫЕ ХАРАКТЕРИСТИКИ

    Эти показатели отражательной способности являются исключительными; гарантировано их обеспечение на протяжении 20 лет. Достижение таких показателей стало возможным благодаря большому опыту в области производства электромагнитных поглотителей. На заводе выполняется проверка показателей отражательной способности производимых нашей компанией поглотителей с использованием самого современного широкополосного оборудования (коаксиальная линия длиной 14 м, секция 1,83 м x 1,83 м, полностью безэховая камера оптимизированной конструкции, векторные анализаторы цепей). Кроме того, мы предлагаем заказчикам проведение измерений отражательной способности на нашем заводе с привлечением инженеров SIEPELУНИКАЛЬНАЯ

    УНИКАЛЬНАЯ ПЛАСТИКОВАЯ КРАСКА.



    Компания SIEPEL – единственный производитель в мире, предлагающий покрытие пирамидальных поглотителей пластиковой краской. Специальная обработка с помощью краски была разработана для улучшения связывания углерода (отсутствие отпечатков пальцев, загрязненности или угольной пыли) и характеристик износа.
    Возможна поставка пластиковой краски различных цветов


    ОГНЕЗАЩИТНЫЕ СВОЙСТВА

    Согласованные пирамидальные гибридные поглотители серии HY проходят испытания во внутренней лаборатории компании SIEPEL для испытаний на огнестойкость, а также в независимых испытательных лабораториях. Поглотители серии HY соответствуют следующим тестам и стандартам:

  • ISO 11925-2 Euroclass E;
  • NRL 8093 (тесты 1, 2, 3);
  • DIN 4102 - B2;
  • UL 94 HBF по запросу



  • ИСКЛЮЧИТЕЛЬНАЯ МЯГКОСТЬ ПАМЯТЬ ФОРМЫ

    Согласованные пирамидальные гибридные поглотители серии HY отличаются превосходной памятью формы. Использование высококачественных материалов в сочетании с различными предлагаемыми нами красками обеспечивает уникальные преимущества исключительной мягкости, благодаря которой уменьшается хрупкость поглотителей (отсутствие угольной пыли) и повышается их пригодность для применения в камерах с большими эксплуатационными нагрузками.

    ВОЗМОЖНОСТЬ РАБОТЫ С ВЫСОКОЧАСТОТНОЙ МОЩНОСТЬЮ
    Поглотители серии HY способны выдерживать мощность плотностью до 2 кВт/м2.

    ИННОВАЦИОННЫЙ СПОСОБ УСТАНОВКИ ФЕРРИТОВЫХ ПОГЛОТИТЕЛЕЙ

    Гибридные поглотители серии HY можно устанавливать в новые экранированные камеры или для модернизации существующих систем. При установке ферритовых панелей производства компании SIEPEL (панелей 300 x 300 мм с металлической основой, на каждой из которых размещается по 9 плиток, приклеенных к стальной пластине) их можно либо крепить к деревянным панелям в существующих камерах с помощью винтов, либо использовать уникальную гибкую и инновационную систему рельсовых профилей в случае монтажа в высокопроизводительных экранированных камерах SIEPEL (см. приведенные ниже иллюстрации).

    Ферритовые панели привинчиваются к металлической опорной конструкции, состоящей из основного и вспомогательного стальных профилей. Вертикальные основные профили прикрепляются непосредственно к экранированной камере с помощью соеди- нительных омега-профилей между двумя экранирующими панелями. После этого горизонтальные вспомогательные профили привинчиваются к главным профилям.
     В заключение каждая ферритовая панель крепится к вспомогательным профилям с помощью винтов. Такой гибкий метод установки, исключающий необходимость сверле- ния или использования отверстий в экранирующей оболочке, обеспечивает:

  • высокую надежность и эффективность экранировки;
  • простоту и оперативность установки ферритовых панелей на стены и потолок камеры;
  • легкость демонтажа одной или нескольких панелей в любом месте по мере необходимости;
  • легкость демонтажа всей камеры (для ее перемещения или модернизации).
  • Для расширения эксплуатационных характеристик поглотителей до 40 ГГц и выше непосредственно поверх ферритовой плитки приклеивается специальный  согласованный гибридный пенополиуретановый поглотитель с помощью неопренового контактного клея (наносимого на обе поверхности).

     СТРУКТУРА С ОТКРЫТЫМИ ПОРАМИ

    Процентное содержание открытых пор в пенопластовом поглотителе имеет важ- нейшее значение. Согласованные пирами- дальные гибридные поглотители серии HY изготавливаются из высокотехнологичного пенополиуретана с 90% открытых пор. Такая структура позволяет гораздо эффективнее пропитать поглотитель углеродным раствором и, следовательно, обеспечивает превосходное распределение углеродного наполнителя в нем. Для закрепления углерода используется полимеризированное акриловое связующее вещество.

    Все эти свойства обеспечивают уникальную однородность и точный контроль электромагнитных параметров (комплексная диэлектрическая проницаемость ε*).


     ЧИСЛЕННОЕ МОДЕЛИРОВАНИЕ


    Сотрудники компании SIEPEL, занимающиеся научно-исследовательской деятельностью, работают с новейшим про- граммнымобеспечениемдляэлектромагнитного численного моделирования в широком диапазоне частот, чтобы обеспечить постоянную оптимизацию форм поглотителей и применяемых для них пропиточных средств

    Комплектацию Вы можете узнать:
    По тел.: +7 (495) 105 96 88 или
    Написать нам письмо: info@micro-electronics.ru
    Комплектацию Вы можете узнать:
    По тел.: +7 (495) 105 96 88 или
    Написать нам письмо: info@micro-electronics.ru
    Свернуть Развернуть
    Сведения о реестре СИ

    Номер в Госреестре

    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    По запросу предоставляется заводской отчет измерений
    Свернуть Развернуть
    Сведения о реестре СИ

    Номер в Госреестре

    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    По запросу предоставляется заводской отчет измерений
    Характеристики
    Загрузить технические характеристики

    ГАРАНТИРОВАННАЯ ОТРАЖАТЕЛЬНАЯ СПОСОБНОСТЬ (дБ)
    ПОГЛОТИТЕЛЕЙ  СЕРИИ  HY  (при  нормальном  падении)
    Комбинированное использование ферритовой плитки и специальных согласованных пирамидальных гибридных поглотителей
      Тип 30 МГц 50 МГц 80 МГц 100 МГц 150 МГц 300 МГц 500 МГц 1 МГц 2 МГц 4 МГц 8 МГц 12 МГц 18 МГц 40 МГц
    ГИБРИДНЫЙ HY 20 -18 -20 -21 -20 -19 -14 -12 -12 -10 -10 -12 -14 -16 -15
    HY 30 -18 -20 -20 -20 -17 -15 -13 -14 -11 -11 -15 -17 -20 -20
    HY 45 -18 -20 -19 -18 -17 -16 -15 -15 -14 -17 -20 -22 -24 -20
    ГИБРИДНЫЙ УСЕЧЕННЫЙ HY 20 T -18 -20 -20 -20 -19 -14 -10 -10 -9 -9 -9 -10 -11 -11
    HY 30 T -18 -20 -20 -20 -17 -15 -13 -11 -10 -10 -12 -12 -20 -20

    ГАБАРИТНЫЕ  РАЗМЕРЫ
      Тип Общая высота (мм) Общая высота (мм)* Высота пирамид (мм) Высота основания (мм)* Ширина основания (мм) Вес (кг)*
    ГИБРИДНЫЙ HY 20 210 218 147 71 605 x 605 16
    HY 30 305 313 245 68 605 x 605 16,5
    HY 45 455 463 380 83 605 x 605 17,3
    ГИБРИДНЫЙ УСЕЧЕННЫЙ HY 20 T 100 108 45 63 605 x 605 16
    HY 30 T 200 208 140 68 605 x 605 16,5

    Включая ферритовую плитку

    Модели и опции
    Товар
    Модели и Опции
    Описание
    Цена Заказать
    Модели
    HY 45T
    Siepel HY45T усеченный РПМ для установки на ферритовый РПМ, 1 ГГц - 40 ГГц, высота 350 мм
    По запросу
    - шт +
    HY 60T
    Siepel HY60T усеченный РПМ для установки на ферритовый РПМ, 1 ГГц - 40 ГГц, высота 400 мм
    По запросу
    - шт +
    HY20
    Siepel HY20 РПМ для установки на ферритовый РПМ, 1 ГГц - 40 ГГц, высота 210 мм
    По запросу
    - шт +
    HY30
    Siepel HY30 РПМ для установки на ферритовый РПМ, 1 ГГц - 40 ГГц, высота 305 мм
    По запросу
    - шт +
    HY45
    Siepel HY45 РПМ для установки на ферритовый РПМ, 1 ГГц - 40 ГГц, высота 455 мм
    По запросу
    - шт +
    HY20T +
    Siepel HY20T+ усеченный РПМ для установки на ферритовый РПМ, 1 ГГц - 40 ГГц, высота 100 мм
    По запросу
    - шт +
    HY20T
    Siepel HY20T усеченный РПМ для установки на ферритовый РПМ, 1 ГГц - 40 ГГц, высота 100 мм
    По запросу
    - шт +
