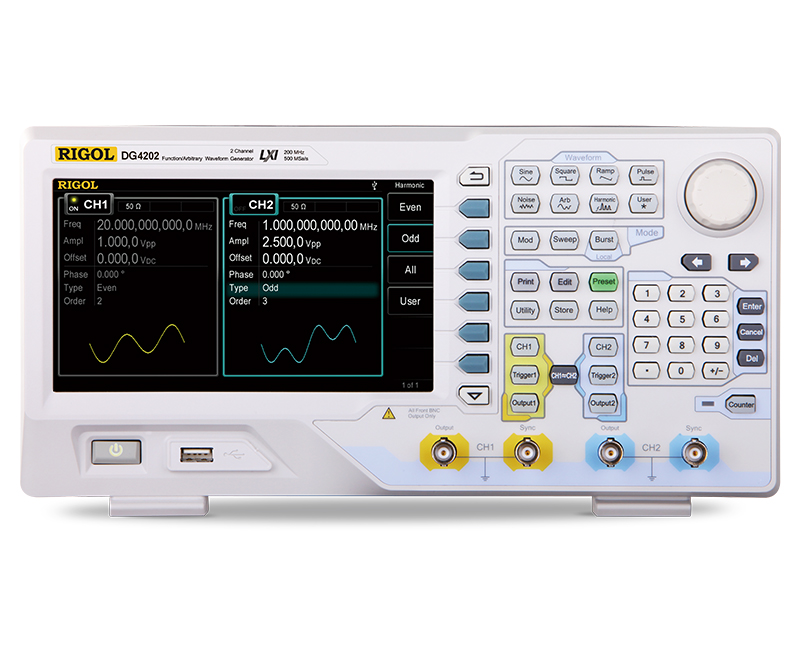

Генераторы сигналов серии DG4000 используются в широком спектре применений благодаря множеству функций, объединенных в одном приборе. Благодаря таким возможностям, как Генерация функций, Генерация сигналов произвольной формы, Генерация импульсов, Генерация гармоник, источник аналоговой / цифровой модуляции и счетчик, серия DG4000 может обрабатывать широкий спектр приложений для эмуляции сигналов до 60 или даже 200 МГц в зависимости от модели и функции. В DG4000 используется технология прямого цифрового синтезатора (DDS), которая обеспечивает стабильные, точные сигналы с низким уровнем искажений. Генераторы сигналов серии DG4000 оснащены 7-дюймовым дисплеем с высоким разрешением, удобный дизайн интерфейса и расположение панелей повышают эффективность.

Основная область применения генераторов – исследование и настройка радиотехнических и электротехнических устройств в лабораторных условиях. Генераторы выпускаются в 15 модификациях, отличающихся диапазоном частот, функцией генерирования кодовых последовательностей (модификации с индексом «А»), доступом к встроенному ПО (с индексом «Е»).

Генераторы построены на принципе прямого цифрового синтеза напряжения заданной формы. Цифровые данные, представляющие собой цифровой эквивалент сигнала требуемой формы, с частотой дискретизации 500 МГц последовательно считываются из внутренней или внешней памяти и поступают на вход цифро-аналогового преобразователя с разрешением 14 бит, вырабатывающего последовательность ступеней напряжения, аппроксимирующих требуемую форму сигнала с длиной записи до 16000 точек. Ступенчатое напряжение сглаживается фильтром нижних частот, в результате чего формируется окончательная форма сигнала. Генераторы вырабатывают напряжения синусоидальной, прямоугольной, пилообразной формы, белый шум, пачки импульсов и напряжение произвольной формы. Генераторы реализуют свипирование, формирование четных и нечетных гармоник синусоидального сигнала до 16 порядка и модуляцию аналогового и цифрового сигналов следующих видов: AM (амплитудную), FM (частотную), PM (фазовую), PWM, QPSKAM, и манипуляции: ASK, FSK, PSK, BPSK, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK. Для всех сигналов есть возможность смещения по напряжению постоянного тока. Все модели генераторов имеют встроенный частотомер.

Генераторы имеют интерфейсы: USB-host - поддержка USB-носителей, чтение расположенных на USB-носителе файлов формы или состояния сигналов, сохранение на USB-носитель данных о текущем состоянии прибора и редактированной форме сигнала, изображения с экрана монитора, USB-device - соединение и контроль генератора с ПК, LAN - подключения генератора к локальной сети и удаленного контроля. Конструктивно генераторы выполнены в едином корпусе из пластмассы. На передней панели расположены цветной жидкокристаллический дисплей, кнопки управления, ручка регулировки, выходные разъемы каналов, интерфейс USB-host . На задней панели расположены: входной разъем модулирующего сигнала, входной разъем внешнего опорного сигнала 10 МГц, входной разъем сигнала запуска, выходной разъем синхронизации, клемма заземления, интерфейсы USB-device и LAN, разъем сетевого кабеля. Питание генераторов – от сети переменного тока.
