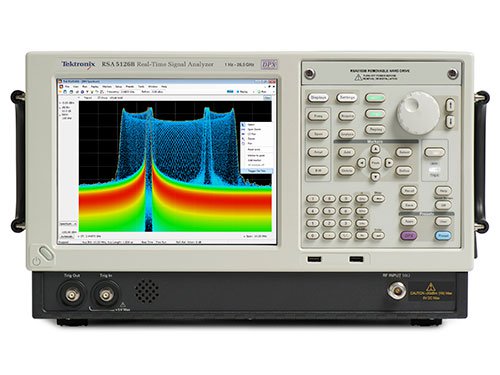

RSA5000B Подробнее

Американская компания Tektronix была создана в 1946 году. Основатели компании Howard C. Vollum и Jack Murdock считаются изобретателями первого в мире осциллографа, умевшего осуществлять синхронизацию картинки. Компания Tektronix… подробнее

Обзор Характеристики Модели и опции Библиотека Отзывы (0)

Обзор

Основные возможности и технические характеристики

Высокая производительность при повседневном анализе РЧ-сигналов

Анализатор RSA5000B с высокой производительностью анализа РЧ-сигналов, широким набором функций и легкодоступными стандартными элементами управления — это надёжный прибор для повседневного использования. Впечатляющая скорость свипирования в сочетании с высокой чувствительностью позволяет осуществлять качание в полосе 10 ГГц с минимальным уровнем шума -110 дБм/Гц всего за 22 секунды, поэтому для анализа всегда будут готовы множество трасс, маркеров и стандартных измерений.

Основные преимущества

Стандартные независимые элементы управления: разрешение по полосе пропускания (RBW), разрешение слабых сигналов в присутствии помех (VBW), квазипиковый детектор, нулевой обзор
Комплексные измерения: мощность канала, занятая полоса частот (OBW), коэффициент мощности по соседнему каналу (ACRL), паразитные сигналы, дополнительная кумулятивная функция распределения (CCDF), спектрограмма
Одновременный просмотр событий в доменах частоты, времени и реальном времени

Анализ широкополосных сигналов — надёжные разработки

Анализатор RSA5000B обеспечивает полный и очень точный анализ сигналов. Точность позволяет повысить уровень выполняемых измерений. А полнота анализа означает уверенность в том, что будут найдены все детали.

Основные преимущества

Анализ в широкой полосе захвата с большим динамическим диапазоном: 165 МГц с динамическим диапазоном, свободным от паразитных составляющих (SFDR) 80 дБн
Частотный отклик в полосе 165 МГц: ±0,4 дБ, 1,5°
Опции для WLAN, Bluetooth, ZigBee, анализа импульсов и пр.

Анализ реальных проблем в режиме реального времени: технология DPX®

Мощная архитектура реального времени анализатора обеспечивает выявление и исследование самых сложных, с трудом обнаруживаемых проблем. А усовершенствованная фирменная технология DPX® позволяет получить характеристики РЧ сигналов, практически неразличимые при использовании обычного анализатора спектра. Полностью контролируемые независимые настройки полосы (Span), RBW и VBW для отображения сигналов в реальном времени.

Основные преимущества

Обнаружение всех сигналов с длительностью больше 434 нс со 100 %-ной вероятностью перехвата, что является лучшим в отрасли показателем
Самый быстрый механизм быстрого преобразования Фурье: до 3,125 млн БПФ/с
Самые полные измерения: DPX-спектр, DPX-спектрограмма, DPX-нулевой обзор
Самые ответственные запуски: по частотной маске, плотности DPX-измерений, рантам, уровню, квалификации по времени для всех запусков

Сведения о реестре СИ

Номер в Госреестре	Наименование СИ	Обозначение типа СИ	Изготовитель	Срок свидетельства или заводской номер
59499-14	Анализаторы спектра в реальном масштабе времени	RSA5103B, RSA5106B, RSA5115B, RSA5126B, SPECMON3B, SPECMON6B, SPECMON26B	Компания "Tektronix, Inc.", США	24.12.2019

RSA5100B|Обзор продукции

Характеристики

Specifications

All specifications are guaranteed unless noted otherwise. All specifications apply to all models unless noted otherwise.

Model overview

	RSA5103B	RSA5106B	RSA5115B	RSA5126B
Frequency range	1 Hz - 3 GHz	1 Hz - 6.2 GHz	1 Hz - 15 GHz	1 Hz - 26.5 GHz
Real-time acquisition bandwidth	25 MHz, 40 MHz, 85 MHz, 125 MHz, 165 MHz
Minimum Event Duration for 100% POI at 100% amplitude	2.7 μs at 165 MHz BW (0.434 us, Opt. 300) 2.8 μs at 85 MHz BW (0.551 us, Opt. 300) 3.0 μs at 40 MHz BW (0.79 us, Opt. 300) 3.2 μs at 25 MHz BW (0.915 us, Opt. 300)
SFDR (typical)	>75 dBc (25/40 MHz) >73 dBc (85/165 MHz) ≥ 80 dBc (Opts. B85HD, B125HD, B16xHD)
Trigger modes	Free run, Triggered, FastFrame
Trigger types	Power, Frequency mask, Frequency edge, DPX density, Runt, Time qualified

Frequency related

Reference frequency

Specification	Standard	Option PFR	Conditions
Initial accuracy at cal	± 1 x 10 ^-6	± 1 x 10 ^-7	After 10 minute warm-up
Aging per day	1 x 10 ^-8	1 x 10 ^-9	After 30 days of operation
First year aging (typical)	1 x 10 ^-6	7.5 x 10 ^-8	After 1 year of operation
Aging per 10 years		3 x 10 ^{- 7}	After 10 years of operation
Temperature drift	2 x 10 ^-6	1 x 10 ^-7	From 5 to 40 °C
Cumulative error (temperature + aging, typical)	3 x 10 ^-6	4 x 10 ^-7	Within 10 years after calibration

Reference output level: >0 dBm (internal or external reference selected), +4 dBm, typical

External reference input frequency

Every 1 MHz from 1 to 100 MHz plus 1.2288 MHz, 4.8 MHz, and 19.6608 MHz.

External input must be within ± 1 x 10 ^-6(Std), ± 3 x 10 ^-7(Opt PFR) to stated input

External reference input frequency requirements

Spurious level on input must be < –80 dBc within 100 kHz offset to avoid on-screen spurs

Spurious: < –80 dBc within 100 kHz offset
Input level range: –10 dBm to +6 dBm

Center frequency setting resolution: 0.1 Hz

Frequency marker readout accuracy

±(RE × MF + 0.001 × Span + 2) Hz

(RE = Reference frequency error)

(MF = Marker frequency (Hz))

Span accuracy: ±0.3% of span (Auto mode)

Trigger related

Trigger event source: RF input, Trigger 1 (front panel), Trigger 2 (rear panel), Gated, Line

Trigger setting: Trigger position settable from 1 to 99% of total acquisition length

Trigger combinatorial logic: Trigger 1 AND trigger 2 / gate may be defined as a trigger event

Trigger actions: Save acquisition and/or save picture on trigger

Power level trigger

Level range: 0 dB to –100 dB from reference level

Accuracy

For trigger levels >30 dB above noise floor, 10% to 90% of signal level

Level ≥ –50 dB from reference level: ±0.5 dB
From < –50 dB to –70 dB from reference level: ±1.5 dB

Trigger bandwidth range

At maximum acquisition bandwidth

Standard (Opt. B25): 4 kHz to 10 MHz + wide open
Opt. B40: 4 kHz to 20 MHz + wide open
Opt. B85/B16x: 11 kHz to 40 MHz + wide open

Trigger position timing uncertainty

25/40 MHz acquisition BW, 20 MHz trigger BW: Uncertainty = ±15 ns
25/40 MHz acquisition BW, Max Trigger BW: Uncertainty = ±12 ns
85/125/165 MHz acquisition BW, 60 MHz Trigger BW: Uncertainty = ±5 ns
85/125/165 MHz acquisition BW, Max Trigger BW: Uncertainty = ±4 ns

Trigger re-arm time, minimum (fast frame on)

10 MHz acquisition BW: ≤25 μs
40 MHz acquisition BW: ≤10 μs
85/125 MHz acquisition BW: ≤5 μs
165 MHz acquisition BW: ≤5 μs

Minimum event duration

25 MHz acquisition BW: 25 ns
40 MHz acquisition BW: 25 ns
85/125 MHz acquisition BW: 6.2 ns
165 MHz acquisition BW: 6.2 ns

External trigger 1

Level range: -2.5 V to +2.5 V

Level setting resolution: 0.01 V

Trigger position timing uncertainty

50 Ω input impedance

>20 MHz to 40 MHz acquisition BW:: ±20 ns
>40 MHz to 80 MHz acquisition BW:: ±13.5 ns
>80 MHz to 165 MHz acquisition BW:: ±11 ns

Input impedance: Selectable 50 Ω/5 kΩ impedance (nominal)

External trigger 2

Threshold voltage: Fixed, TTL

Input impedance: 10 kΩ (nominal)

Trigger state select: High, Low

Trigger output

Voltage

Output current <1 mA

High: >2.0 V
Low: <0.4 V

Frequency mask trigger

Mask shape: User defined

Mask point horizontal resolution: <0.12% of span

Level range: 0 dB to –80 dB from reference level

Level accuracy¹

0 to –50 dB from reference level: ±(Channel response + 1.0 dB)
–50 dB to –70 dB from reference level: ±(Channel response + 2.5 dB)

¹For masks >30 dB above noise floor.

Span range

100 Hz to 25 MHz (Opt. B25)

100 Hz to 40 MHz (Opt. B40)

100 Hz to 85 MHz (Opt. B85, B85HD)

100 Hz to 125 MHz (Opt. B125, B125HD)

100 Hz to 165 MHz (Opt. B16x, B16xHD)

Trigger position uncertainty

Span = 25 MHz (Opt. B25)

±13 μs (RBW ≥ 300 kHz)

±7 μs (Opt. 09)

Span = 40 MHz (Opt. B40)

±13 μs (RBW ≥ 300 kHz)

±6 μs (Opt. 09)

Span = 85 MHz (Opt. B85)

±10 μs (RBW ≥ 1 MHz)

±3 μs (Opt. 09)

Span = 165 MHz (Opt. B16x)

±9 μs (RBW ≥ 1 MHz)

±3 μs (Opt. 09)

Minimum signal duration for 100% probability of trigger at 100% amplitude

Frequency-Mask and DPX signal processing				Minimum signal duration, 100% probability of intercept, Frequency-Mask and DPX density trigger (μs) ¹
Span (MHz)	RBW (kHz)	FFT Length (points)	Spectrums / sec	Standard		Opt. 09
Span (MHz)	RBW (kHz)	FFT Length (points)	Spectrums / sec	Full amplitude	-3 dB	Full amplitude	-3 dB
165 MHz	20000	1024	390,625	15.5	15.4	2.7	2.6
	10000	1024	390,625	15.6	15.4	2.8	2.6
	1000	1024	390,625	17.8	15.7	5.0	2.9
	300	2048	195,313	23.4	16.3	13.1	6.1
	100	8192	48,828	44.5	23.4	44.5	23.4
	30	32768	12,207	161.9	91.7	161.9	91.7
	25	32768	12,207	178.0	93.6	178.0	93.6
125 MHz	10000	1024	390,625	15.6	15.4	2.8	2.6
	1000	1024	390,625	17.8	15.7	5.0	2.9
	500	1024	390,625	20.2	15.9	7.4	3.1
	300	2048	195,313	23.4	16.3	13.1	6.1
	100	4096	97,656	44.5	23.4	34.2	13.2
	30	16384	24,414	120.9	50.7	120.9	50.7
	20	32768	24,414	201.9	96.5	201.9	96.5
85 MHz	10000	1024	390,625	15.6	15.4	2.8	2.6
	1000	1024	390,625	17.8	15.7	5.0	2.9
	500	1024	390,625	20.2	15.9	7.4	3.1
	300	1024	390,625	23.4	16.3	10.6	3.5
	100	4096	97,656	44.5	23.4	34.2	13.2
	30	16384	24,414	121.0	50.7	121.0	50.7
	20	16384	24,414	161.0	55.6	161.0	55.6
40 MHz	5000	1024	390,625	15.8	15.4	3.0	2.6
	1000	1024	390,625	17.8	15.7	5.0	2.9
	300	1024	390,625	23.3	16.3	10.5	3.5
	100	2048	195,313	39.4	18.3	29.1	8.1
	30	4096	97,656	90.4	21.8	90.4	21.8
	20	8192	48,828	140.7	36.3	140.7	36.3
	10	16384	24,414	281.3	72.6	281.3	72.6
25 MHz	3800	1024	390,625	16.0	15.4	3.2	2.6
	1000	1024	390,625	17.7	15.7	4.9	2.9
	300	1024	390,625	23.4	16.3	10.6	3.5
	200	1024	390,625	27.4	16.8	14.6	4.1

Frequency-Mask and DPX signal processing (Option 300 with Option 09)					Minimum signal duration, 100% probability of intercept, Frequency-Mask and DPX density trigger (μs) ²
Span (MHz)	RBW (kHz)	FFT Length (points)	Spectrums / sec		Option 300 + Option 09
Span (MHz)	RBW (kHz)	FFT Length (points)	Standard	Option 300 + Option 09	Full amplitude	-3 dB
165 MHz	20000	1024	390,625	3,125,000	0.434	0.334
	10000	1024	390,625	3,125,000	0.557	0.349
	1000	1024	390,625	3,125,000	2.7	0.662
	300	2048	195,313	195,313	13.1	6.1
	100	8192	48,828	48,828	44.5	23.4
	30	32768	12,207	12,207	161.9	91.7
	25	32768	12,207	12,207	178.0	93.6
125 MHz	10000	1024	390,625	3,125,000	0.551	0.348
	1000	1024	390,625	3,125,000	2.7	0.662
	500	1024	390,625	3,125,000	5.1	1.2
	300	2048	195,313	195,313	13.1	6.1
	100	4096	97,656	97,656	44.5	13.2
	30	16384	24,414	24,414	120.9	50.7
	20	32768	24,414	24,414	201.9	96.5
85 MHz	10000	1024	390,625	3,125,000	0.55	0.348
	1000	1024	390,625	3,125,000	2.7	0.662
	500	1024	390,625	3,125,000	5.1	1.2
	300	1024	390,625	3,125,000	8.3	1.9
	100	4096	97,656	97,656	34.2	13.2
	30	16384	24,414	24,414	121.0	50.7
	20	16384	24,414	24,414	161.0	55.6
40 MHz	5000	1024	390,625	3,125,000	0.79	0.377
	1000	1024	390,625	3,125,000	2.7	0.663
	300	1024	390,625	3,125,000	8.3	1.9
	100	2048	195,313	195,313	29.1	8.1
	30	4096	97,656	97,656	90.4	21.8
	20	8192	48,828	48,828	140.7	36.3
	10	16384	24,414	24,414	281.3	72.6
25 MHz	3800	1024	390,625	3,125,000	0.915	0.392
	1000	1024	390,625	3,125,000	2.7	0.664
	300	1024	390,625	3,125,000	8.3	1.9
	200	1024	390,625	3,125,000	12.3	2.8

¹Values displayed by the instrument may differ by 0.1μs

²Values displayed by the instrument may differ by 0.1μs

Advanced triggers

DPX density trigger

Density range

0 to 100% density

Horizontal range

0.25 Hz to 25 MHz (Opt. B25)

0.25 Hz to 40 MHz (Opt. B40)

0.25 Hz to 85 MHz (Opt. B85, B85HD)

0.25 Hz to 125 MHz (Opt. B125, B125HD)

0.25 Hz to 165 MHz (Opt. B16x, B16xHD)

Minimum signal duration for 100% probability of trigger

See minimum signal duration for 100% probability of trigger at 100% amplitude table

Frequency edge trigger

Range

±(½ × (ACQ BW or TDBW if TDBW is active))

Minimum event duration

6.2 ns (ACQ BW = 165 MHz, no TDBW, Opt. 16x)

6.2 ns (ACQ BW = 85 MHz, no TDBW, Opt. B85)

25 ns (ACQ BW = 40 MHz, no TDBW, Opt. B40)

25 ns (ACQ BW = 25 MHz, no TDBW, Opt. B25)

Timing uncertainty

Same as power trigger position timing uncertainty

Runt trigger

Runt definitions

Positive, Negative

Accuracy (for trigger levels >30 dB above noise floor, 10% to 90% of signal level)

±0.5 dB (level ≥ -50 dB from reference level)

±1.5 dB (from < -50 dB to -70 dB from reference level)

ID модель производителя

SignalVu-PC

Производитель

Tektronix

Модели и опции

	Товар

	Модели и Опции	Описание	Цена	Заказать

Модели

RSA5103B	Анализаторы спектра реального времени с диапазоном частот от 1 Гц до 3 ГГц	По запросу	- шт +
RSA5106B	Анализаторы спектра реального времени с диапазоном частот от 1 Гц до 6,2 ГГц	По запросу	- шт +
RSA5115B	Анализаторы спектра реального времени с диапазоном частот от 1 Гц до 15 ГГц	По запросу	- шт +
RSA5126B	Анализаторы спектра реального времени с диапазоном частот от 1 Гц до 26,5 ГГц	По запросу	- шт +

Опции

Opt. B85HD	85 МГц полоса анализа сигнала, расширенный динамический диапазон	По запросу	- шт +
Opt. B125HD	125 МГц полоса анализа сигнала, расширенный динамический диапазон	По запросу	- шт +
Opt. B16xHD	165 МГц полоса анализа сигнала, расширенный динамический диапазон	По запросу	- шт +
Opt. 300	Улучшенные характеристики режима реального времени (требуется Opt. 09)	По запросу	- шт +
Opt. 09	Улучшенные характеристики режима реального времени	По запросу	- шт +
Opt. 10	Анализ АМ/ЧМ/ФМ и низкочастотных сигналов	По запросу	- шт +
Opt. 11	Измерения уровня фазовых шумов/джиттера	По запросу	- шт +
Opt. 12	Время установления (частота и фаза)	По запросу	- шт +
Opt. 14	Коэффициент шума и коэффициент усиления (рекомендуется встроенный предусилитель)	По запросу	- шт +
Opt. 20	Импульсные измерения	По запросу	- шт +
Opt. 21	Анализ модуляции общего назначения	По запросу	- шт +
Opt. 22	Гибкий анализ OFDM	По запросу	- шт +
Opt. 23	Анализ WLAN 802.11a/b/g/j/p	По запросу	- шт +
Opt. 24	Анализ WLAN 802.11n (требуется opt 23)	По запросу	- шт +
Opt. 25	Анализ WLAN 802.11ac (требуется opt 24)	По запросу	- шт +
Opt. 26	Анализ APCO P25	По запросу	- шт +
Opt. 27	Анализ Bluetooth Basic LE Tx	По запросу	- шт +
Opt. 28	Анализ LTE Downlink	По запросу	- шт +
Opt. 31	Анализ Bluetooth 5 (требуется opt 27)	По запросу	- шт +
Opt. 32	Измерения на предварительное соответствие ЭМС	По запросу	- шт +
Opt. MAP	Измерение уровня сигнала и картографирование	По запросу	- шт +
Opt. 50	Встроенный предусилитель, 1 МГц - 3/6.2 ГГц, только для RSA5103B/5106B	По запросу	- шт +
Opt. 51	Встроенный предусилитель, 1 МГц - 15/26.5 ГГц, только для RSA5115B/5126B	По запросу	- шт +
Opt. 53	Расширение памяти захвата, 4 ГБ	По запросу	- шт +
Opt. 56 43	Съемный SSD, несовместима с Opt. 59	По запросу	- шт +
Opt. 59 43	Встроенный HDD, несовместима с Opt. 56 (бесплатно)	По запросу	- шт +
Opt. 65	Цифровые выход I и Q	По запросу	- шт +
Opt. 66	Аналоговый выход нулевой полосы обзора	По запросу	- шт +
Opt. 6566	Цифровые выход I и Q, аналоговый выход нулевой полосы обзора	По запросу	- шт +
Opt. PFR	Точный стандарт частоты	По запросу	- шт +
Opt. 54	Функция классификации сигналов	По запросу	- шт +
Opt. A1	Шнур питания (220 В, 50 Гц)	По запросу	- шт +
Opt. A99	Без шнура питания	По запросу	- шт +
Opt. L0	Руководство по эксплуатации на английском языке	По запросу	- шт +
Opt. L10	Руководство по эксплуатации на русском языке	По запросу	- шт +
Opt. B25	25 МГц полоса анализа сигнала (стандартная)	По запросу	- шт +
Opt. B40	40 МГц полоса анализа сигнала	По запросу	- шт +
Opt. B85	85 МГц полоса анализа сигнала	По запросу	- шт +
Opt. B125	125 МГц полоса анализа сигнала	По запросу	- шт +
Opt. B16x	165 МГц полоса анализа сигнала	По запросу	- шт +

Дополнительные аксессуары

RTPA2A	Адаптер для совместимости с осциллографическими пробниками Tektronix	По запросу	- шт +
RSAVu	Software based on the RSA3000 Series platform for analysis supporting 3G Втireless standards, ВтLAN (IEEE802.11a/b/g/n), RFID, Audio Demodulation, и more measurements.	По запросу	- шт +
SignalVu-PC	Software based on the RSA5000 Series Real Time Spectrum Analyzers puts the power of your RTSA signal analysis tools on your Втindows 64-bit PC. Performs measurements on stored signals from RSA3000/5000/6000 series, RSA306/306B, RSA500A/ 600A series, RSA7100A, и MDO4000B/C oscilloscope RF captures.	По запросу	- шт +

Сервисные опции

Opt. C3	Калибровка 3 года	По запросу	- шт +
Opt. C5	Калибровка 5 года	По запросу	- шт +
Opt. CA1	Калибровка или функциональная верификация	По запросу	- шт +
Opt. D1	Отчет калибровки	По запросу	- шт +
Opt. D3	Отчет калибровки 3 года (с Opt. C3)	По запросу	- шт +
Opt. D5	Отчет калибровки 5 года (с Opt. C5)	По запросу	- шт +
Opt. G3	Полное сервисное обслуживание 3 года	По запросу	- шт +
Opt. G5	Полное сервисное обслуживание 5 года	По запросу	- шт +
Opt. R5	Услуги по ремонту 5 лет (вкл. гарантию)	По запросу	- шт +
