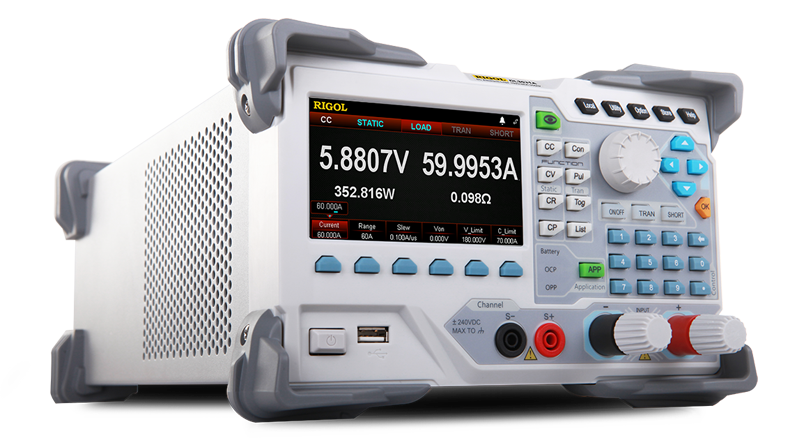

Программируемая электронная нагрузка, 200 Вт - 350 Вт, 150 В/40 А - 60А, 15 кГц - 30 кГц

Серия DL3000
Для увеличения картинки наведите мышкой
Серия DL3000Серия DL3000Серия DL3000Серия DL3000
Серия DL3000Серия DL3000Серия DL3000Серия DL3000

Наличие: По запросу

По запросу
По запросу
По запросу

Электронные нагрузки постоянного тока Серия DL3000 Подробнее




Китайская компания RIGOL была основана в 1998 году и преобразована в RIGOL Technologies Co., Ltd. (RIGOL) в 2019 году. Штаб-квартира находится в Пекине.

На протяжении многих лет RIGOL фокусируется на разработке передовых технологий и прорыве в области электронных измерительных приборов общего назначения.

На сегодняшний день компания RIGOL TECHNOLOGIES является одной из самых успешных китайских компаний в области разработки и производства надежных, высокотехнологичных контрольно-измерительных решений в доступном ценовом… подробнее





Обзор
Свернуть Развернуть
Основные возможности и технические характеристики

30kHz Dynamic Mode

The advanced DL3000A models provide up to 5 A/us and 30 kHz frequency settings for transient mode testing. Emulate more dynamic real world power demands with this flexibility. That ultimately results in higher reliability and known behavior for batteries and power systems。

Dynamic Load Performance and Visualization

View the actual load performance on the front panel of the DL3000 in a static or transient mode. Optimize tests with customizable slew rates and frequency adjustments in Power, Voltage, Current, or Resistance modes.





3 Built in application setups for battery testing or Current or Power optimization

Quickly characterize your device with automated battery and power step tests without any programming





Free UltraLoad Software for remote operation and monitoring

Easily reconfigure or investigate the setup of the DL3000 remotely over USB or Ethernet with the free UltraLoad software. Record captured data over time and save long term test results to characterize and better understand your power system performance.





High resolution and accuracy on voltage and current load conditions

DL3000 Series provide specifications and capabilities that make measuring your power system under different conditions quick and easy. Monitor static conditions from the front panel or software interface and capture transient events with the built in waveform capture or by using an oscilloscope connected to the rear panel pulse shape outputs.


Свернуть Развернуть
Основные возможности и технические характеристики

30kHz Dynamic Mode

The advanced DL3000A models provide up to 5 A/us and 30 kHz frequency settings for transient mode testing. Emulate more dynamic real world power demands with this flexibility. That ultimately results in higher reliability and known behavior for batteries and power systems。

Dynamic Load Performance and Visualization

View the actual load performance on the front panel of the DL3000 in a static or transient mode. Optimize tests with customizable slew rates and frequency adjustments in Power, Voltage, Current, or Resistance modes.





3 Built in application setups for battery testing or Current or Power optimization

Quickly characterize your device with automated battery and power step tests without any programming





Free UltraLoad Software for remote operation and monitoring

Easily reconfigure or investigate the setup of the DL3000 remotely over USB or Ethernet with the free UltraLoad software. Record captured data over time and save long term test results to characterize and better understand your power system performance.





High resolution and accuracy on voltage and current load conditions

DL3000 Series provide specifications and capabilities that make measuring your power system under different conditions quick and easy. Monitor static conditions from the front panel or software interface and capture transient events with the built in waveform capture or by using an oscilloscope connected to the rear panel pulse shape outputs.


  • Power Cord
  • Either one of the following fuses:

    · Fuse 50T-0200H 250 V 0.20 A (AC selector: 230 Vac)

    · Fuse 50T-0315H 250 V 0.315 A (AC selector: 115 Vac)

  • Quick Guide (hard copy)
  • Shield
  • Power Cord
  • Either one of the following fuses:

    · Fuse 50T-0200H 250 V 0.20 A (AC selector: 230 Vac)

    · Fuse 50T-0315H 250 V 0.315 A (AC selector: 115 Vac)

  • Quick Guide (hard copy)
  • Shield
Свернуть Развернуть
Сведения о реестре СИ
Номер в госреестре
Не в реестре
Наименование СИ

Обозначение типа СИ

Изготовитель

Срок свидетельства или заводской номер

Свернуть Развернуть
Сведения о реестре СИ
Номер в госреестре
Не в реестре
Наименование СИ

Обозначение типа СИ

Изготовитель

Срок свидетельства или заводской номер

Характеристики
Загрузить технические характеристики

DC Input (0°C ~40°C )
Model Voltage Current Maximum Power Minimum Operating Voltage (DC)
DL3021 DL3021A 0~150 V 0~40 A 200 W 40 A@1 V
DL3031 DL3031A 0~150 V 0~60 A 350 W 60 A@1.3 V
CC Mode
Model Range Programmable Resolution Programmable Accuracy[1] Temperature Coefficient[2]
DL3021 0~4 A 1 mA ±(0.1%+0.1%FS[3]) 100 ppm∕°C
DL3021A 0~40 A ±(0.05%+0.05%FS)
DL3031 0~6 A 1 mA ±(0.1%+0.1%FS) 100 ppm∕°C
DL3031A 0~60 A ±(0.05%+0.05%FS)
CV Mode
Model Range Programmable Resolution Programmable Accuracy Temperature Coefficient^]
DL3021 0~15 V 1 mV ±(0.05%+0.02%FS) 50 ppm/°C
DL3021A 0~150V 5 mV ±(0.05%+0.025%FS)
DL3031 0~15 V 1 mV ±(0.05%+0.02%FS) 50 ppm/°C
DL3031A 0~150V 5 mV ±(0.05%+0.025%FS)
CR Mode[4]
Model Range[5] Programmable Resolution Programmable Accuracy[6]
DL3021 DL3021A 0.08 Ω~15 Ω (0.0667 S~12.5 S) 2 Ω~15 kΩ (0.0000667 S~0.5 S ) 2 mA/Vsense Vin/Rset*(0.2%)+0.2%IFS
DL3031 DL3031A 0.08 Ω~15 Ω (0.0667 S~12.5 S) 2 Ω~15 kΩ (0.0000667 S~0.5 S ) 2 mA/Vsense Vin/Rset*(0.2%)+0.2%IFS
CP Mode[4]
Model Range Resolution
DL3021 DL3021A 0~200 W 100 mW
DL3031 DL3031A 0~350 W 100 mW
Con Mode
Model Frequency Range Frequency Resolution Frequency Accuracy Duty Cycle Range
DL3021 0.001 Hz~15 kHz 0.8% ±0.5% 5%~95%, 1%
DL3021A 0.001 Hz~30 kHz
DL3031 0.001 Hz~15 kHz
DL3031A 0.001 Hz~30 kHz
Current Slew Rate[7]
Model Range Resolution Accuracy
DL3021 0.001 A∕μs~0.25 A∕μs 0.001 A∕μs~2.5 A∕μs (>5 V)[8] 0.001 A∕μs 5%+10 μs
DL3021A 0.001 A∕μs~0.3 A∕μs 0.001 A∕μs~3 A∕μs (>5 V)
DL3031 0.001 A∕μs~0.25 A∕μs 0.001 A∕μs~2.5 A∕μs (>5 V) 0.001 A∕μs 5%+10 μs
DL3031A 0.001 A∕μs~0.5 A∕μs 0.001 A∕μs~5 A∕μs (>5 V)
Readback Current
Model Range Resolution Accuracy Temperature Coefficient[2]
DL3021 0 ~ 40 A 1 mA ±(0.1%+0.1%FS) ±(0.05%+0.05%FS) 50 ppm/°C
DL3021A 0.1 mA
DL3031 0 ~ 60 A 1 mA ±(0.1%+0.1%FS) ±(0.05%+0.05%FS) 50 ppm/°C
DL3031A 0.1 mA
Readback Voltage
Model Range Resolution Accuracy Temperature Coefficient[2]
DL3021 DL3021A 0~150 V 0.1 mV ±(0.05%+0.02%FS) 20 ppιτ√°C
DL3031 DL3031A 0~150 V 0.1 mV ±(0.05%+0.02%FS) 20 ppιτ√°C
Readback Resistance
Model Range Resolution
DL3021 0.08 Ω~15 kΩ (0.0667 S~0.5 S) 2 mA/Vsense
DL3021A
DL3031 0.08 Ω~15 kΩ (0.0667 S~0.5 S) 2 mA/Vsense
DL3031A
Readback Power
Model Range Resolution
DL3021 DL3021A 0~200 W 100 mW
DL3031 DL3031A 0~350 W 100 mW
Protection Function
Overcurrent protection (OCP), overvoltage protection (OVP), overpower protection (OPP), overtemperature protection (OTP), as well as local/remote reverse voltage (LRV/RRV) protection.
Stability[9]
Model Current Voltage
DL3021 DL3021A ±(0.01%+10 mA) ±(0.01%+10 mV)
DL3031 DL3031A ±(0.01%+10 mA) ±(0.01%+10 mV)
Input Resistance
350 kΩ
Mechanical
Dimensions 239 mm(W) x 157 mm(H) x 442 mm(D)
Weight Net weight: 7.58 kg
Power
AC Input (50 Hz~60 Hz) 115 Vac±10%, 230 Vac±10% (max: 250 Vac)
Maximum Input Power <30 VA
Interface
USB Device Interface 1
USB Host Interface 1
LAN Interface 1(optional)
RS232 1
Digital I/O 1(optional)
GPIB 1 ((optional, GPIB extended from the USB-GPIB interface module)
Environment
Cooling Method Fan Cooled
Operating Temperature 0C ~40C
Storage Temperature -40C ~70C
Humidity 5%~80% RH (without condensation)
Altitude Below 2,000 m
Certification Information
EMC Complies with the requirements of the following directive and standards. EMC Directive 2014/30/EU EN 61326-1 EN 61000-3-2 EN 61000-3-3
Under following condition. The maximum length of all connecting cables and wires to the DL3000 series are less than 3 m.
Safety Complies with the requirements of the following directive and standard. Low Voltage Directive 2014/35/EU EN 61010-1:2010 IP Degree: IP20 Pollution Degree: PD 2 Over Voltage Category: OVC II Operation Location: Indoor use only; not for wet condition
Note[1]: Data measured after 30-second current sinking at the programming value (applicable to the programming accuracy in CC mode and CV mode).
Note[2]: Gain and zero temperature coefficient within the ranges of 0°C~20°C and 30°C~40°C. For example, at 40°C, the programming accuracy is ±[(0.1%+10°C*100 ppm/°C)*1A+(0.1%+10°C*100 ppm/°C)*4 A] under the following conditions: CC mode, 0-4A range, sink current 1 A.
Note[3]: FS indicates the full scale.
Note[4]: The input voltage/current value should not be smaller than 10% of the full scale.
Note[5]: The input voltage for the low range in CR mode should be smaller than 8 V.
Note[6]: The programming accuracy in CR mode is also determined by the input voltage accuracy.
Note[7]: Current slew rate: rising slew rate for 10%~90% of the current (0-maximum current).
Note[8]: When the input voltage is greater than 5 V, the maximum current slew rate is 5 A∕μs; when the input voltage is greater than 4 V,
the maximum current slew rate is 2.5 Aφs; when the input voltage is greater than 2 V, the maximum current slew rate is 0.1 Aφs.
Note[9]: Following a steady 30-minute current sinking, change in current/voltage sinking over 8 hours under constant load, line, and ambient temperature.

Модели и опции
Товар
Модели и Опции
Описание
Цена Заказать
Модели
DL3021
Программируемая электронная нагрузка, 200 Вт, 150 В/40 А, 15 кГц
По запросу
- шт +
DL3021A
Программируемая электронная нагрузка, 200 Вт, 150 В/40 А, 30 кГц
По запросу
- шт +
DL3031
Программируемая электронная нагрузка, 350 Вт, 150 В/60 А, 15 кГц
По запросу
- шт +
DL3031A
Программируемая электронная нагрузка, 350 Вт, 150 В/60 А, 30 кГц
По запросу
- шт +
Accessories
CB-RS232-A
9-Контактный кабель RS232 (мама-мама, перекрестный)
По запросу
- шт +
SC-DL3
Shield#DL3000#F
По запросу
- шт +
USB-GPIB-L
Интерфейсный модуль USB - GPIB
По запросу
- шт +
CB-SENSE
Дополнительный комплект проводов для канала SENSE, для DL3000
По запросу
- шт +
CB-20A-780MM
Испытательные провода, красный и черный, максимальный ток 20A
По запросу
- шт +
CB-40A-780MM
Испытательные провода, красный и черный, максимальный ток 40A
По запросу
- шт +
CB-60A-780MM
Испытательные провода, красный и черный, максимальный ток 60A
По запросу
- шт +
RM-1-DP800
Комплект для монтажа в стойку для одного DP800
По запросу
- шт +
RM-2-DP800
Комплект для монтажа в стойку для двух DP800
По запросу
- шт +
Standard Accessories
Shield
По запросу
- шт +
Software options
DIGITALIO-DL3
Интерфейс цифрового ввода-вывода, для DL3000
По запросу
- шт +
HIRES-DL3
Опция считывания показаний в высоком разрешении, для DL300
По запросу
- шт +
FREQ-DL3
Опция расширенного частотного диапазона до 30 кГц, для DL300
По запросу
- шт +
SLEWRATE-DL3
Опция повышенной скорости нарастания, для DL300
По запросу
- шт +
LAN-DL3
Интерфейс LAN, для DL300
По запросу
- шт +
