Высоковольтный тестер AC 5 кВ / 100 мА (500 ВА)

Для увеличения картинки наведите мышкой

Артикул:

Избранное

Наличие: По запросу

По запросу

Тестеры изоляции/высоковольтные тестеры/тестеры заземления и тока утечки TOS5300 Подробнее

Японская компания Kikusui Electronics Corporation - производитель электронных измерительных приборов и оборудования для электропитания с 1951 года.

В 1983 году группа Kikusui основала фабрику Fuji Katsuyama Factory (FKF) в качестве внутреннего производственного центра. В течение 1990-х… подробнее

Скачать каталог продукции

Обзор Характеристики Модели и опции Библиотека Отзывы (0)

Обзор

Свернуть Развернуть

Основные возможности и технические характеристики

Простой Надежный Безопасный

Ток короткого замыкания: 200мA или более!*

Максимальный номинальный выход: 500ВА

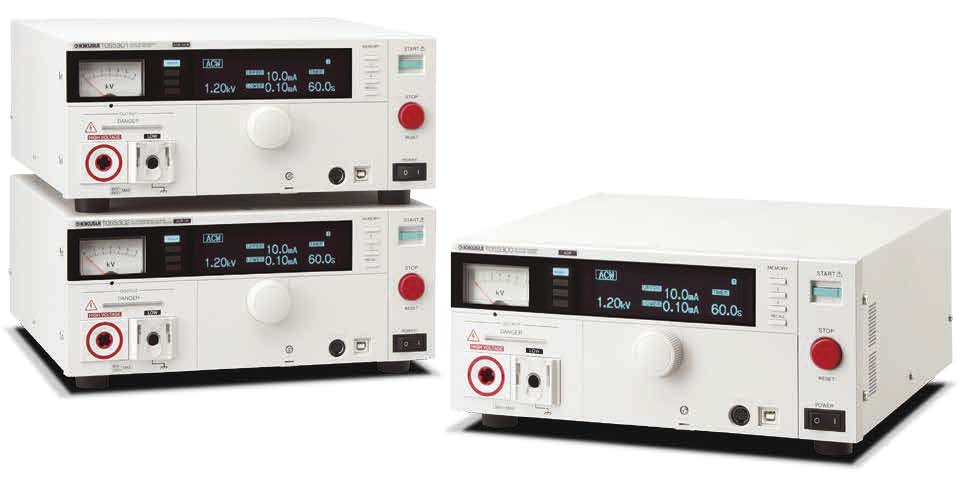

Тестер выдерживаемого напряжения (Hipot) и сопротивления изоляции

серия TOS5300

ШИМ-система усилителя обеспечивает высокостабильный выходной сигнал
5 кВ/100 мА (500 ВА) при Hipot-испытании выдерживаемого напряжения АС
6 кВ/максимальный выходной сигнал 50 Вт Hipot-тестера (TOS5301) выдерживаемого напряжения
DC 25 В-1000 В (7 ступеней), 500 В или более, измерение сопротивления изоляции до 5.00 ГОм
Высокоточное измерение: погрешность ± 1,5% от показания (с вольтметром ≥500 В, амперметром ≥1 мА)
Контроль времени нарастания/спада напряжения
Функция блокировки кнопок и защитная крышка для кнопок
USB-интерфейс

Сокращение времени такта

Повышение продуктивности!

Возможность установки времени испытания от 0,1 с

Поддержка универсального входного напряжения

Глобальное применение!

Возможность использования в любой стране без замены источника питания.

Выбор выходной частоты!

Устройство не зависит от конфигурации входной мощности. Подача стабильного испытательного напряжения с частотой 50/60 Гц.

Высокостабильный

Новейший высокоэффективный коммутирующий усилитель с ШИМ!

Обеспечивает на выходе ста-бильное высокое напряжение, не зависящее от колебаний в сети переменного тока. Гаран-тирует уверенное выполнение пользователем высоконадеж-ного испытания даже в регионах со значительными колебаниями напряжения. (Частота колебаний входного напряжения: ± 0,3%)

Облегченный и компактный дизайн

Повышение эффективности работы!

Вес прибл. 15 кг
На 40% легче обычных моделей
*По сравнению с TOS5300 и TOS8870A

Функция управления временем нарастания/ спада подаваемого напряжения

Оснащен функцией контроля времени нарастания / спада

Предотвращает чрезмерную нагрузку на испытываемое оборудование или при стандартных испытаниях.

Стремление к удобству использования и безопасности

Новый дизайн панели управления и выходных разъемов!

Вместо выступающих элементов выходных разъемов оснащение новым типом разъемов низкого напряжения (LOW). Обеспечение повышения безопасности и удобства при эксплуатации, например, наличие защитной крышки для защиты передней панели.

Тестеры серии TOS5300 предназначены для Hipot-испытания выдерживаемого напряжения и измерения сопротивления изоляции – эти два из четырех испытаний считаются необходимыми для обеспечения безопасности электротехнической продукции. Благодаря наличию выходов 5 кВ/100 мА (AC) и 6 кВ/10 мА (DC) тестеры этой серии можно использовать в испытаниях выдерживаемого напряжения и сопротивления изоляции электронного оборудования и электронных компонентов согласно требованиям международных стандартов безопасности МЭК, ЕN, UL (США), VDE (Германия), JIS (Япония) и др., а также Закона о безопасности электрических устройств и материалов. Они обеспечивают повышенную стабильность испытательного напряжения благодаря использованию вновь созданного коммутирующего усилителя. Поскольку напряжение на выходе поддерживается постоянным даже при изменении напряжения или частоты сети АС, возможно проведение испытаний даже при нестабильных параметрах источника питания. Тестер TOS5300 также оснащен рядом функций для удовлетворения разнообразных запросов. Это новая недорогая стандартная модель, обеспечивающая полную функциональность, надежность и безопасность.

Особенности и функции

ACW: 5 кВ/100 мА; DCW: 6 кВ/50 Вт
IR: 25-1000 В (7 ступеней) / 500 В или выше, до 5,00 ГОм
Высокоточное измерение: погрешность ± 1,5% (напряжение 500 В или выше; ток 1 мА или более)
Функция управления временем нарастания/спада сигнала
Функция разряда
Универсальное входное напряжение
Функция АUТО
USB-интерфейс
Функция памяти на панели (3 набора)
Блокировка кнопок и защитная крышка при работе с кнопками на панели

Свернуть Развернуть

Основные возможности и технические характеристики

Простой Надежный Безопасный

Ток короткого замыкания: 200мA или более!*

Максимальный номинальный выход: 500ВА

Тестер выдерживаемого напряжения (Hipot) и сопротивления изоляции

серия TOS5300

ШИМ-система усилителя обеспечивает высокостабильный выходной сигнал
5 кВ/100 мА (500 ВА) при Hipot-испытании выдерживаемого напряжения АС
6 кВ/максимальный выходной сигнал 50 Вт Hipot-тестера (TOS5301) выдерживаемого напряжения
DC 25 В-1000 В (7 ступеней), 500 В или более, измерение сопротивления изоляции до 5.00 ГОм
Высокоточное измерение: погрешность ± 1,5% от показания (с вольтметром ≥500 В, амперметром ≥1 мА)
Контроль времени нарастания/спада напряжения
Функция блокировки кнопок и защитная крышка для кнопок
USB-интерфейс

Сокращение времени такта

Повышение продуктивности!

Возможность установки времени испытания от 0,1 с

Поддержка универсального входного напряжения

Глобальное применение!

Возможность использования в любой стране без замены источника питания.

Выбор выходной частоты!

Высокостабильный

Новейший высокоэффективный коммутирующий усилитель с ШИМ!

Облегченный и компактный дизайн

Повышение эффективности работы!

Оснащен функцией контроля времени нарастания / спада

Предотвращает чрезмерную нагрузку на испытываемое оборудование или при стандартных испытаниях.

Стремление к удобству использования и безопасности

Новый дизайн панели управления и выходных разъемов!

Особенности и функции

ACW: 5 кВ/100 мА; DCW: 6 кВ/50 Вт
IR: 25-1000 В (7 ступеней) / 500 В или выше, до 5,00 ГОм
Высокоточное измерение: погрешность ± 1,5% (напряжение 500 В или выше; ток 1 мА или более)
Функция управления временем нарастания/спада сигнала
Функция разряда
Универсальное входное напряжение
Функция АUТО
USB-интерфейс
Функция памяти на панели (3 набора)
Блокировка кнопок и защитная крышка при работе с кнопками на панели

Свернуть Развернуть

Комплектация

Шнур питания: 1 шт.
Измерительный вывод для испытания высоким напряжением (TL31-TOS): 1 комплект (1 красный провод и 1 черный провод, каждый с зажимами типа «крокодил»)
1.5 м D-sub штекер, 25-контактный: 1шт;
Способ сборки / Наклейка с предупреждением о высоком напряжении: 1 шт.
Руководство пользователя: 1 шт.
Записываемый компакт-диск: 1 шт.

Свернуть Развернуть

Сведения о реестре СИ

Номер в госреестре

Не в реестре

Наименование СИ

Обозначение типа СИ

Изготовитель

Срок свидетельства или заводской номер

TOS5300|Краткий обзор

Характеристики

Загрузить технические характеристики

			TOS5300		TOS5301		TOS5302
Блок выходных значений переменного тока	Диапазон выходных значений		0.05 кВ 5.00 кВ
		Точность	±(2 % значения уставки + 20 В), если не подключена нагрузка
		Диапазон уставок	0.00 кВ 5.50 кВ
		Разрешение	Шаг 10 В
	Макс. номинальное выходное значение *1		500 ВА (5 кВ/100 мА)
	Макс. номинальное напряжение		5 кВ
	Макс. номинальный ток		100 мА (при выходном напряжении 0.5 кВ или выше)
	Номинал трансформатора		500 ВА
	Форма сигнала выходного напряжения *2		Синусоида
		Искажение синусоидальности	При выходном напряжении ≥0,5 кВ: ≤3% или менее (в случае отсутствия нагрузки или подключенной чисто резистивной нагрузки).
	Частота		50 Гц или 60 Гц
		Точность	±0.5 % (исключая время нарастания напряжения)
	Регулировка напряжения		10% или менее (при переходе от максимальной номинальной нагрузки на холостой ход)
	Перепады входного напряжения		±0.3 % (5 кВ при отсутствии нагрузки; напряжение питания: от 90 В до 250 В)
	Ток короткого замыкания		200 мА или более (при выходном напряжении 1,0 кВ или выше)
	Способ вывода		ШИМ-переключение
Блок выходных значений постоянного тока	Диапазон выходных значений		—		0.05 кВ 6.00 кВ		—
		Точность			±(2 % значения уставки + 20 В) если нагрузка не подключена
		Диапазон уставок			0.00 кВ 6.20 кВ
		Разрешение			Шаг 10 В
	Макс. номинальное выходное значение *1				50 Вт (5 кВ/10 мА)
	Макс. номинальное напряжение				6 кВ
	Макс. номинальный ток				10 мА
	Пульсация (TYP)	5 кВ,если не подключена нагрузка			Размах сигнала 50 В
		Макс. номинал. нагрузка			Размах сигнала 100 В
	Регулировка напряжения				≤ 3 % (при переходе от максимальной номинальной нагрузки на холостой ход)
	Ток КЗ (TYP)				40 мА (при выходном сигнале 6 кВ)
	Функция разряда				Принудительный разряд после завершения теста (разрядное сопротивление: 125 кОм)
Пусковое напряжение			Напряжение вначале Hipot-испытаний можно установить равным 50% от испытательного напряжения.
Предельное напряжение			Можно установить верхний предел испытательного напряжения. AC: от 0,00 кВ до 5,50 кВ, DC: от 0,00 кВ до 6,20 кВ
Функция контроля выходного напряжения			Если выходное напряжение превышает заданное значение + 350 В или ниже заданного значения - 350 В, выходной сигнал отключается, и срабатывают защитные функции.
Вольтметр	Аналоговый	Шкала	6 кВ AC/DC f.s
		Точность	±5 % f.s
		Индикация	Отклик среднего значения / шкала среднеквадратичных значений
	Цифровой	Диапазон измерений	0.000 кВ - 6.500 кВ AC/DC
		Отображение на дисплее	□ .□□□ кВ
		Точность	В < 500 В: ±(1.5 % считанного значения + 20 В); В ≥ 500 В: ±1.5 % считанного значения
		Отклик *3	Возможно переключение между отображением истинного среднеквадратичного значения / среднего среднеквадратичного значения отклика
		Функция удержания	После завершения испытания измеренное напряжение сохраняется до тех пор, пока не будет сброшена оценка PASS или FAIL.
Амперметр	Цифровой	Диапазон измерений	AC: 0.00 мА - 110 мА		AC: 0.00 мА - 110 мА DC: 0.00 мА - 11 мА		AC: 0.00 мА - 110 мА
		Отображение на дисплее	i = измеренный ток
				i < 1 мA	1 мA ≤ i < 10 мA	10 мA ≤ i < 100 мA	100 мA ≤ i
				□ □□ м^	□ .□□□ мA	□ □.□□ мA	□ □□□ мA

		Точность *4	1.00 мА ≤ i: ±(1.5 % считанного значения); i < 1.00 мА: ±(1.5 % считанного значения + 30 мкЛ)
		Отклик *3	Возможно переключение между отображением истинного среднеквадратичного значения / среднего среднеквадратичного значения отклика
		Функция удержания	После завершения испытания измеренное напряжение сохраняется до тех пор, пока не будет сброшена оценка PASS.
Технические характеристики - Тестер выдерживаемого напряжения
			TOS5300		TOS5301		TOS5302
Параметры оценки	Метод оценки и выполнение оценки		Оценка	Метод оценки		Дисплей	Зуммер	SIGNAL I/O
			UPPER FAIL	При обнаружении тока, превышающего или равного верхнему пределу, выходной сигнал отключается, и на дисплее отображается оценка «UPPER FAIL». При наличии проблемы с коэффициентом нарастания напряжения при испытаниях выдерживаемого напряжения постоянного тока во время нарастания напряжения (Rise Time) также появляется оценка «UPPER FAIL».		Горит светодиод отказа; на экране отображается сообщение «OVER»	ВКЛ	Генерируется сигнал U-FAIL
			LOWER FAIL	При обнаружении меньшего или равного нижнему пределу тока выходной сигнал отключается, и на дисплее отображается оцен-ка «LOWER FAIL». Оценка не выполняется во время нарастания напряжения (Rise Time) в процессе всех испытаний и во время спада напряжения (Fall Time) испытаний выдерживаемого напряжения переменного тока.		Горит светодиод отказа; на экране отображается сообщение «UNDER»	ВКЛ	Генерируется сигнал L-FAIL
			PASS	При безупречном истечении заданного времени испытания выходной сигнал отключается, и появляется оценка PASS (пройдено)		Горит светодиод «PASS»	ВКЛ	Генерируется сигнал PASS
			• Если активирована функция PASS HOLD, сигнал PASS генерируется непрерывно, пока тестер TOS5300 не получит сигнал STOP. • Сигналы UPPER FAIL и LOWER FAIL генерируются непрерывно, пока тестер TOS5300 не получит сигнал STOP. • Уровень громкости зуммеров FAIL и PASS можно регулировать. • Продолжительность звучания зуммера при оценке PASS устанавливается на 0,2 с. Даже при активированной функции PASS HOLD через 0,2 с зуммер выключается.
	Настройка верхнего предела		AC : 0.01 мА - 110 мА		AC: 0.01 мА - 110 мА DC: 0.01 мА - 11 мА		AC: 0.01 мА - 110 мА
	Настройка нижнего предела		AC: 0.01 мА - 110 мА / OFF (ВЫКЛ)		AC: 0.01 мА 110 мА / OFF DC: 0.01 мА - 11 мА / OFF		AC: 0.01 мА - 110 мА / OFF
	Точность оценки *4		1.00 мА ≤ i: ±(1.5 % значения уставки), i < 1.00 мА: ±(1.5 % значения уставки + 30 мкА)
	Способ обнаружения тока		Вычисляется истинное среднеквадратичное значение или среднее значение силы тока, которое сравнивается с эталонным значением
	Калибровка		Калибровка по среднеквадратичному значению синусоиды с использованием чисто резистивной нагрузки
Время	Время нарастания напряжения		0.1 с - 10.0 с
		Разрешение	0.1 с
	Время спада напряжения		0.1 с / OFF (возможно только при оценке PASS)
	Время испытания		0.1 с - 999 с, возможно отключение (TIMER OFF)
		Разрешение	0.1 с - 99.9 с: 0.1 с. 100 с - 999 с: 1 с.
	Точность		±(100 м.д. + 20 мс) AC: Без учета времени спада DC: время нарастания ± 50 мс при ≥1 кВ, ± 100 мс при ≤ 1 кВ.
*1. Относительно временного диапазона вывода: С учетом размера, веса и стоимости генератора сигналов, используемого для испытаний выдерживаемого напряжения, рассчитанная мощность его теплоотдачи вдвое меньше номинальной выходной мощности. Следует использовать тестер серии TOS5300 в этих пределах. При использовании устройства с превышением граничных значений возможен перегрев выходного блока и срабатывание внутренних систем защиты. В этом случае необходимо прекратить испытание и подождать, пока тестер TOS5300 не охладится до нормальной температуры.
Внешняя температура	Верхний предел		Верхний предел		Время вывода
t ≤ 40 °C	AC	50 мА < i ≤ 110 мА	Больше или равна времени вывода		30 мин. макс.
		i ≤ 50 мА	Не нужна		Возможен непрерывный вывод
	DC	5 мA < i ≤ 11 мA	Больше или равна времени вывода		1 мин. макс.
		i ≤ 5 мA	Больше или равна времени ожидания (WAIT TIME) Возможен непрерывный вывод		Возможен непрерывный вывод
(Время вывода = время нарастания напряжения + время испытания + время спада напряжения) 2. Относительно формы сигнала испытательного напряжения: Искажения формы сигнала могут возникать, если в качестве нагрузки подключен ИО, емкость которого зависит от напряжения (например, ИО из керамических конденсаторов). Однако если испытательное напряжение составляет 1,5 кВ, влиянием емкости ≤1000 пФ можно пренебречь. Поскольку в высоковольтном источнике питания тестера используется метод ШИМ-коммутации, то при испытательном напряжении ≤500 В велико соотношение коммутационных помех и выбросов напряжения. Чем ниже испытательное напряжение, тем сильнее искажается форма сигнала. 3. Для обеспечения точности измерения в случае и истинного среднеквадратичного, и среднего значения отклика необходимо время отклика ≥50 мс *4. Относительно амперметра и точности оценки: Во время испытаний на выдерживаемое напряжение переменного тока ток также проходит через паразитную емкость таких элементов, как измерительные провода и зажимные приспособления. Протекающий в паразитных емкостях ток добавляется к току, проходящему через ИО. Измеряется сумма этих токов. При выполнении оценки с высокой чувствительностью и точностью необходимо рассмотреть способы ограничения тока, протекающего в паразитных емкостях, например, путем добавления верхнего и нижнего пределов.
Выходное напряжение			1 кВ	2 кВ	3 кВ	4 кВ	5 кВ
При использовании измерительных выводов длиной 350 мм, подвешенных в воздухе)			2 мкА	4 мкА	6 мкА	8 мкА	10 мкА
При использовании вспомогательного средства, диагностического вывода высокого уровня TL31-TOS (TYP)			16 мкА	32 мкА	48 мкА	64 мкА	80 мкА
			TOS5302
Данные на выходе	Выходное на пряжение		25 В, 50 В, 100 В, 125 В, 250 В, 500 В, 1000 В DC (отрицательное)
		Точность	-0%, +5 %
	Макс. номинальная нагрузка		1 Вт (-1000 В DC / 1 мА)
	Макс. номинальный ток		1 мА
	Пульсация	1000 В, если не присоединена нагрузка	Размах сигнала 2 В или менее
		Макс. номинал. нагрузка	Размах сигнала 10 В или менее
	Регулировка напряжения		≤ 1% (при переходе с максимальной номинальной нагрузки на холостой ход)
	Ток короткого замыкания		≤ 12 мА
	Функция разряда		Принудительный разряд после завершения испытания (сопротивление разряда: ок. 25 кОм)
	Предельное напряжение		Можно установить верхний предел испытательного напряжения: 25 В, 50 В, 100 В, 125 В, 250 В, 500 В, 1000 В
	Функция контроля выходного напряжения		Если выходное напряжение превышает значение «10% от уставки + 10 В» или ниже, чем «- (10% от уставки + 10 В)», выходной сигнал отключается и срабатывают защитные функции
Вольтметр	Аналоговый	Шкала	6 кВ AC/DC f.s
		Точность	±5 % f.s
		Индикация	Отклик среднего значения / шкала среднеквадратичных значений
	Цифровой	Диапазон изменения	0 В -1200 В
		Дисплей		Измеренное напряжение	В<100 В	100 В ≤ В < 1000 В	1000 В≤ В
				Дисплей	□ □ В	□ □□ В	□ □□□ В
		Точность	± (1 % от считываемого значения + 1 В)
Измеритель сопротивления	Диапазон измерения / Точность измерения 5 6	25 В	0.03 МОм ≤ R ≤ 25 МОм / ±(2 % от считываемого значения + 2 разряда) 25 МОм < R ≤ 125 МОм / ±5 % от считываемого значения 125 МОм < R ≤ 250 МОм / ±10 % от считываемого значения
		50 В	0.05 МОм ≤ R ≤ 50 МОм / ±(2 % от считываемого значения + 2 разряда) 50 МОм < R ≤ 250 МОм / ±5 % от считываемого значения 250 МОм < R ≤ 500 МОм / ±10 % от считываемого значения
		100 В	0.100 МОм ≤ R ≤ 100 МОм / ±2 % от считываемого значения 100 МОм < R ≤ 500 МОм / ±5 % от считываемого значения 500 МОм < R ≤ 1 ГОм / ±10 % от считываемого значения
		125 В	0.125 МОм ≤ R ≤ 125 МОм / ±2 % от считываемого значения 125 МОм < R ≤ 625 МОм / ±5 % от считываемого значения 625 МОм < R ≤ 1.25 ГОм / ±10 % от считываемого значения
		250 В	0.250 МОм ≤ R ≤ 250 МОм / ±2 % от считываемого значения 250 МОм < R ≤ 1.25 ГОм / ±5 % от считываемого значения 1.25 ГОм < R ≤ 2.5 ГОм / ±10 % от считываемого значения
		500 В	0.50 МОм ≤ R ≤ 500 МОм / ±2 % от считываемого значения 500 МОм < R ≤ 2.5 ГОм / ±5 % от считываемого значения 2.5 ГОм < R ≤ 5 ГОм / ±10 % от считываемого значения
		1000 В	1 МОм ≤ R < 1 ГОм / ±2 % от считываемого значения 1 ГОм ≤ R ≤ 5 ГОм / ±5 % от считываемого значения
	Дисплей *6		25 кОм ≤ R < 1.00 МОм	1.00 МОм ≤ R < 10.0 МОм	10.0 МОм ≤ R < 100 МОм	100.0 МОм ≤ R < 1.00 ГОм	1.00 ГОм ≤ R ≤ 9.99 ГОм
			□ □□ кОм	□ . □□ МОм	□ □ □ МОм	□□□МОм	□ . □□ ГОм
Функция	держания		После завершения теста измеренное сопротивление сохраняется до тех пор, пока не будет сброшена оценка PASS.
Скорость обнаружения тока			Возможно переключение между тремя уровнями скорости: Fast (быстрый), Mid (средний), Slow (медленный)
Параметры оценки	Метод оценки и выполнение оценки
			Оценка	Метод оценки		Дисплей	Buzzer	SIGNAL I/O
			UPPER FAIL	При обнаружении сопротивления, превышающего или равного верхнему пределу, выходной сигнал отключается, и на дисплее отображается оценка «UPPER FAIL». Эта оценка не появляется на стадии нарастания напряжения (Rise Time).		Горит светодиод отказа; на экране отображается сообщение «OVER»	ВКЛ	Генерируется сигнал U-FAIL
			LOWER FAIL	При обнаружении меньшего или равного нижнему пределу сопротивления или при возникновении проблем во время нарастания напряжения (Rise Time) выходной сигнал отключается, и на дисплее отображается оценка «LOWER FAIL».		Горит светодиод отказа; на экране отображается сообщение «UNDER»	ВКЛ	Генерируется сигнал L-FAIL
			PASS	При безупречном истечении заданного времени испытания выходной сигнал отключается, и появляется оценка PASS (пройдено).		Горит светодиод «PASS»	ВКЛ	Генерируется сигнал PASS
			• Если активирована функция PASS HOLD, сигнал PASS генерируется непрерывно, пока тестер TOS5300 не получит сигнал STOP. • Сигналы UPPER FAIL и LOWER FAIL генерируются непрерывно, пока тестер TOS5300 не получит сигнал STOP. • Уровень громкости зуммеров FAIL и PASS регулируется. • Продолжительность звучания зуммера при оценке PASS устанавливается на 0,2 с. Даже при активированной функции PASS HOLD через 0,2 с зуммер выключается.
	Диапазон настройки верхнего предела		0.03 МОм - 5.00 ГОм
	Диапазон настройки нижнего предела		0.03 МОм - 5.00 ГОм
	Точность оценки (одинакова для функции UPPER и LOWER)		Точность измерения + 2 разряда Влажность: 20% - 70% (без конденсации). Никаких помех, вызванных качающимися измерительными выводами или пр. Для оценки тока ≤ 200 нА необходимо время проверки не менее 1,0 с. Если скорость обнаружения тока установлена на режим «Mid», необходимое время испытания составляет не менее 0,3 с. Если скорость обнаружения тока установлена на режим «Slow», необходимое время испытания составляет не менее 0,5 с.
Время	Время нарастания напряжения		10 мс (TYP)
	Длительность испытания		0.1 с - 999 с, возможность выключения (TIMER OFF)
		Разрешение	0.1 с - 99.9 с: 0.1 с. 100 с - 999 с:1 с.
	Точность		± (100 м.д. + 20 мс)
5. Влажность: 20% - 70% (без конденсации). Отсутствуют изгибы измерительных выводов.6. R = измеренное значение сопротивления изоляции
Технические характеристики - Другие функции / интерфейсы
			TOS5300		TOS5301		TOS5302
Функция двойного действия			Испытания можно запустить, только нажав и отпустив STOP, а затем нажимая START в течение 0,5 с после отпускания переключателя STOP.
Продолжительность времени для подтверждения результата оценки PASS			Для подтверждения оценки PASS можно задать время: 50 мс, 100 мс, 200 мс, 1 с, 2 с, 5 с или выбрать функцию HOLD.
Функция мгновенного действия			Испытания выполняются только при нажатой кнопке START.
Функция режима отказа			Эта функция предотвращает сброс оценки FAIL и безопасного режима (PROTECTION) удаленно передаваемыми стоп-сигналами.
Функция таймера			Эта функция завершает испытания по истечении указанного времени.
Функция контроля выходного напряжения			Если значение выходного напряжения выше, чем «уставка + 350 В», или ниже, чем «уставка - 350 В», тестер TOS5300 переходит в безопасный режим (PROTECTION), выходной сигнал отключается, и испытание завершается.
Память			В памяти можно сохранить до трех наборов условий испытания.
Блокировка кнопок			Блокировка операций, которые выполняются при помощи кнопок на панели (настройки и изменения).
Функции защиты			При любом из следующих условий тестер TOS5300 переключается в безопасное состояние, немедленно выключает выходной сигнал, и прекращает испытание. На экране появляется сообщение.
	Защита от блокировки		Обнаружение сигнала блокировки.
	Защита источника питания		Обнаружение ошибки в подаче электропитания.
	Защита от ошибок напряжения		При контроле выходного напряжения замечен выход напряжения за номинальные пределы. Испытания выдерживаемого напряжения AC или DC : ±350 В Измерение сопротивления изоляции: ±(10 % уставки + 10 В)
	Защита от перегрузки		При испытании выдерживаемого напряжения указано значение, превышающее или равное предельной выходной мощности. Испытание выдерживаемого напряжения AC: 550 ВА. Испытание выдерживаемого напряжения DC: 55 ВА.
	Защита от перегрева		Внутренняя температура тестера TOS5300 слишком высокая.
	Защита от завышения ном. параметров		При испытании выдерживаемого напряжения период генерации выходного тока превысил нормативное время.
	Защита калибровки		Указанный межкалибровочный период истек.
	Дистанционная защита		Обнаружено подключение к / отключение от разъема REMOTE на передней панели.
	Защита ввода/вывода сигнала		Изменился разрешающий сигнал, поступивший на разъем SIGNAL I/O на задней панели.
	Защита USB-порта		При управлении тестером TOS5300 через USB-интерфейс USB-разъем был отключен.
Системные часы			Настраиваются в формате: год/месяц/день, час/минуты/секунды.
	Дата калибровки		Настраивается при калибровке тестера серии TOS5300.
	Настройка межкалибровочного периода		Задается период до следующей калибровки.
	Уведомление об истечении межкалибровочного периода		Задается действие, которое выполняется по истечении указанного межкалибровочного периода. При включении тестера серии TOS5300 он может отображать уведомление или переключаться в безопасный режим и блокировать испытание.
Интерфейсы		USB	USB 2.0
		REMOTE	9-контактный разъем MINI DIN на передней панели. При подключении к этому разъему дополнительного устройства можно удаленно управлять пуском и остановкой испытаний.
		SIGNAL I/O	25-контактный разъем D-sub на задней панели
■ Технические характеристики - Общие
			TOS5300		TOS5301		TOS5302
Дисплей			ВЛД: 256 × 64 точек + 4 индикатора состояний
Ресурс аккумулятора для автономной подпитки			3 года (при 25 °C или 77 °F)
Условия окружающей среды	Место установки		В помещении, на высоте до 2000 м над уровнем моря
	Гарантированный диапазон	Температура	5 °C - 35 °C (41 °F - 95 °F)
		Влажность	Относительная влажность 20 % - 80 % (без конденсации)
	Диапазон рабочих режимов	Температура	0 °C - 40 °C (32 °F - 104 °F)
		Влажность	Относительная влажность 20 % - 80 % (без конденсации)
	Хранение	Температура	-20 °C - 70 °C (-4 °F - 158 °F)
		Влажность	Относительная влажность 90 % или ниже (без конденсации)
Источник питания	Диапазон номинального напряжения (допустимый диапазон напряжения)		100 В AC - 240 В AC (90 В AC - 250 В AC)
	Потребляемая мощность	Нагрузка не подключена (режим READY)	≤100 ВА
		Подключена номинальная нагрузка	макс.800 ВА
	Допустимый диапазон частот		47 Гц - 63 Гц
Сопротивление изоляции (между линиеи переменного тока и корпусом)			30 МОм или более (500 В DC)
Выдерживаемое' напряжение (между линиеИ переменного тока и корпусом)			1400 В AC, 2 с (периодическое испытание) / 1500 В AC, 1 мин. (типовое испытание)
Целостность заземления			25 AAC, ≤ 0.1 Ом
Обеспечение безопасности *7			Соответствие требованиям следующих директив и стандартов: Директива по низковольтному оборудованию 2014/35/EU8, EN 61010-1 (класс I11, степень загрязнения 2*12)
Электромагнитная совместимость (ЭМС) 7 8			Соответствие требованиям следующих директив и стандартов: Директива по ЭМС 2014/30/ЕС, EN 61326-1 (класс A9), EN 55011 (класс A9, группа 1*10), EN 61000-3-2, EN 61000-3-3 Применимо при максимальной длине всех подключенных к тестеру TOS5300 кабелей и проводов менее 2,5 м. В режиме «SIGNAL I/O» используются экранированные кабели. Используется высоковольтный измерительный вывод TL31-TOS. Отсутствие электрических разрядов за пределами испытываемого устройства.
Габариты			См. «Габаритный чертеж».
Вес			Прибл. 14 кг (30.9 фунт)		Прибл. 15 кг (33.1 фунт)		Прибл. 14 кг (30.9 фунт)
Дополнительные принадлежности			Шнур питания: 1 шт. / Измерительный вывод для испытания высоким напряжением (TL31-TOS): 1 комплект (1 красный провод и 1 черный провод, каждый с зажимами типа «крокодил»); 1.5 м / D-sub штекер, 25-контактный: 1шт; Способ сборки / Наклейка с предупреждением о высоком напряжении: 1 шт. / Руководство пользователя: 1 шт. / Записываемый компакт-диск: 1 шт. *9

Модели и опции

	Товар

	Модели и Опции	Описание	Цена	Заказать

Модели

TOS5300	Высоковольтный тестер AC 5 кВ / 100 мА (500 ВА)	По запросу	- шт +
TOS5301	Высоковольтный тестер AC 5 кВ / 100 мА (500 ВА), DC 6 кВ / 10 мА	По запросу	- шт +
TOS5302	Высоковольтный тестер AC 5 кВ / 100 мА (500 ВА), управление временим нарастания, IR 5.00 ГОм (DC 1000 В)	По запросу	- шт +

Аксессуары

RC01-TOS	Пульт дистанционнного управления одной рукой для серии TOS	По запросу	- шт +
RC02-TOS	Пульт дистанционнного управления двумя руками для серии TOS	По запросу	- шт +
PL02-TOS	Предупреждающая лампа высокого напряжения	По запросу	- шт +
TU01-TOS	Блок терминала для сери TOS5300	По запросу	- шт +
DD-5p/9p	DIN-адаптер для серии TOS5300	По запросу	- шт +

Библиотека

Основные сведения о продукте

Посмотреть более подробную информацию о возможностях этого продукта.

Технические характеристики

Отзывы

Добавить отзыв

Тут еще никто ничего не писал, стань первым!

Простой Надежный Безопасный

Тестер выдерживаемого напряжения (Hipot) и сопротивления изоляции

серия TOS5300

Сокращение времени такта

Поддержка универсального входного напряжения

Высокостабильный

Облегченный и компактный дизайн

Стремление к удобству использования и безопасности

Особенности и функции

Простой Надежный Безопасный

Тестер выдерживаемого напряжения (Hipot) и сопротивления изоляции

серия TOS5300

Сокращение времени такта

Поддержка универсального входного напряжения

Высокостабильный

Облегченный и компактный дизайн

Стремление к удобству использования и безопасности

Особенности и функции

Основные сведения о продукте

Технические характеристики

Персональные рекомендации
