Складные логопериодические антенны

STLP 9129
Для увеличения картинки наведите мышкой
STLP 9129STLP 9129STLP 9129
STLP 9129STLP 9129STLP 9129
Артикул: Р1000029

Наличие: По запросу

По запросу
По запросу
По запросу



Компания Schwarzbeck Mess-Elektronik - немецкая фирма, разрабатывающая и производящая продукцию для измерений и испытаний на ЭМС (электромагнитную совместимость).

Компания была основана в 1953 году в Германии Гюнтером Шварцбеком, который во всей Европе считается основоположником по созданию приборов для ЭМС-измерений.… подробнее




Обзор
Свернуть Развернуть
Основные возможности и технические характеристики

The STLP 9129 was especially designed for wideband immunity tests. The unique STLP 9129 is able to cover the entire frequency range from 70 MHz to 10 GHz with a typical isotropic farfield gain of 8.6 dBi with a ripple of less than +/- 2.3 dB only.

This unrivalled bandwidth was achieved by combining the both well proven antenna designs STLP 9128 D and the STLP 9149. The STLP 9129 does provide the optimum out of gain and field uniformity at the same time as well as both basic antennas do.

Main Application: Generation of defined high field strength levels for radiated immunity testing acc. IEC 61000-4-3.

Recommended Adapter: AA 9209.

Свернуть Развернуть
Основные возможности и технические характеристики

The STLP 9129 was especially designed for wideband immunity tests. The unique STLP 9129 is able to cover the entire frequency range from 70 MHz to 10 GHz with a typical isotropic farfield gain of 8.6 dBi with a ripple of less than +/- 2.3 dB only.

This unrivalled bandwidth was achieved by combining the both well proven antenna designs STLP 9128 D and the STLP 9149. The STLP 9129 does provide the optimum out of gain and field uniformity at the same time as well as both basic antennas do.

Main Application: Generation of defined high field strength levels for radiated immunity testing acc. IEC 61000-4-3.

Recommended Adapter: AA 9209.

Свернуть Развернуть
Сведения о реестре СИ
Номер в госреестре
57578-14
Наименование СИ
Антенны логопериодические широкополосные
Обозначение типа СИ
STLPхххх
Изготовитель
Фирма "Schwarzbeck Mess-Elektronik OHG", Германия
Срок свидетельства или заводской номер
04.06.2019

Свернуть Развернуть
Сведения о реестре СИ
Номер в госреестре
57578-14
Наименование СИ
Антенны логопериодические широкополосные
Обозначение типа СИ
STLPхххх
Изготовитель
Фирма "Schwarzbeck Mess-Elektronik OHG", Германия
Срок свидетельства или заводской номер
04.06.2019

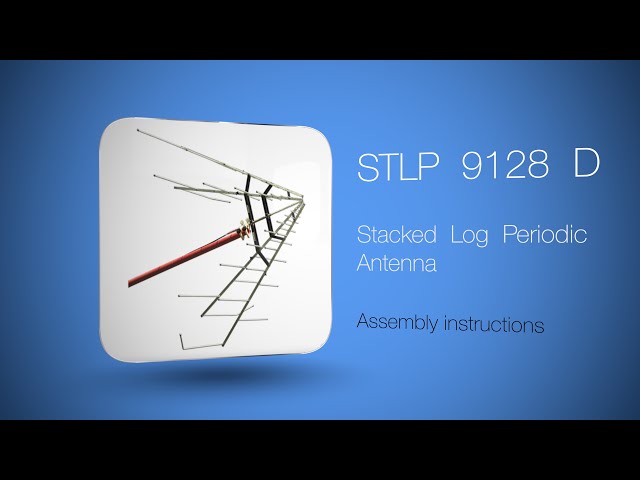

  • Schwarzbeck STLP 9128 D antenna with fastlinks
Характеристики
Загрузить технические характеристики

*
Frequency Range: 70 MHz - 10 GHz
Polarisation: linear
Pattern Type: directional
Material: Aluminium
Max. Power: 1.5 KW (f<100 MHz)
500 W (f<1 GHz)
200 W (f<8 GHz)
Connector: Type N female
Type 7/16 female
Impedance: 50 Ω nominal
Length: 1.69 m
Width: 1.64 m
Height 2.02 m
Weight: 10.2 kg
Mounting: 22 mm diameter tube

Бренд
Модели и опции
Товар
Модели и Опции
Описание
Цена Заказать
Модели
STLP 9129
Многоуровневая логопериодическая антенна 70 МГц - 10 ГГц, до 1,5 кВт
По запросу
- шт +
STLP9129
Складная логопериодическая антенна 70-10000 МГц КУ до 8.6 дБи, КСВ 2, N(f) / 7/16(f)
По запросу
- шт +
