Тестовая система на устойчивость к высоковольтным СШП сигналам

IEC 61000-4-36 UWB
Для увеличения картинки наведите мышкой
IEC 61000-4-36 UWB
IEC 61000-4-36 UWB
Артикул: ИЭ100101
НаличиеПо запросу
По запросу
По запросу
По запросу
IEC 61000-4-36 UWB Подробнее
Обзор
Свернуть Развернуть
Основные возможности и технические характеристики

Испытательная установка сверхширокой полосы пропускания (СПП)

Сверхширокая полоса пропускания (СПП) представляет собой электромагнитную угрозу высокой мощности для электронных и компьютерных систем. Центры стандартизации, такие как IEC Study Group 77c, работают над классификацией угроз и определяют процедуру испытаний.

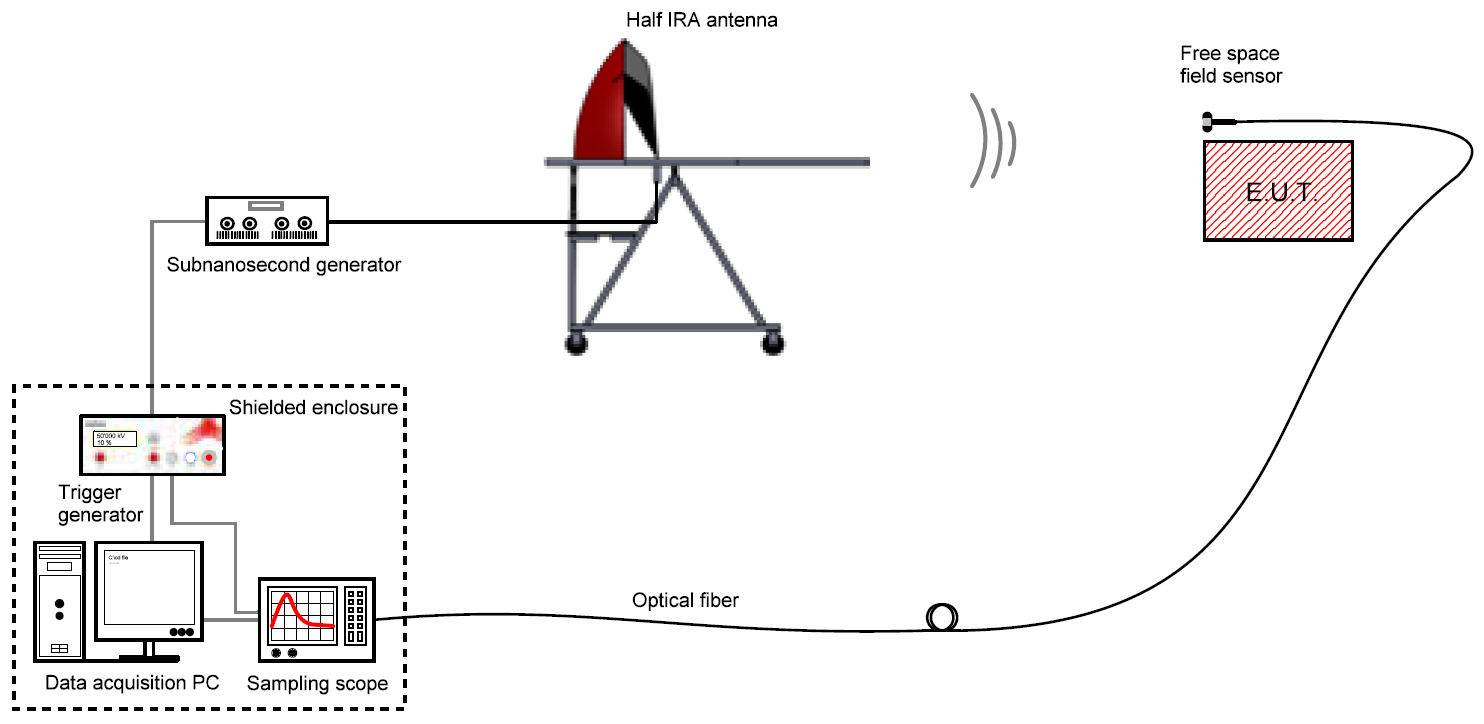

Испытательная установка состоит из генератора коротких импульсов, подключенного к излучающей антенне половинных импульсов (HIRA). HIRA способна излучать узкий пучок импульсной электромагнитной энергии по широкой полосе пропускания. Эта антенна может также использоваться для излучения непрерывных волновых сигналов. Основная область применения системы — оценка помехоустойчивости электронного оборудования.

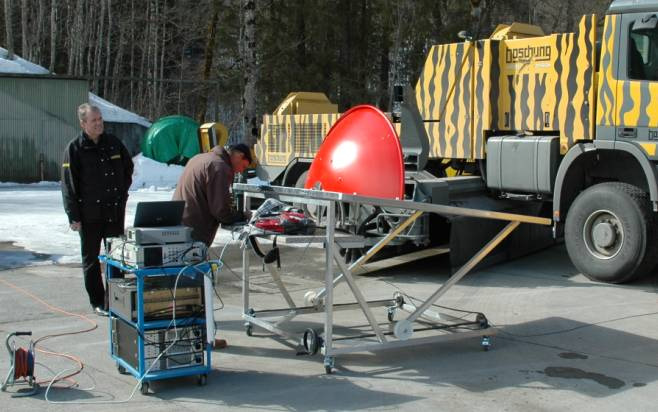

Мобильная испытательная система для тестирования на местах.

→ Параболическая антенна с регулировкой горизонтального и вертикального наклона.

→ Датчики измерений, адаптированные для испытательной системы.

Свернуть Развернуть
Основные возможности и технические характеристики

Испытательная установка сверхширокой полосы пропускания (СПП)

Сверхширокая полоса пропускания (СПП) представляет собой электромагнитную угрозу высокой мощности для электронных и компьютерных систем. Центры стандартизации, такие как IEC Study Group 77c, работают над классификацией угроз и определяют процедуру испытаний.

Испытательная установка состоит из генератора коротких импульсов, подключенного к излучающей антенне половинных импульсов (HIRA). HIRA способна излучать узкий пучок импульсной электромагнитной энергии по широкой полосе пропускания. Эта антенна может также использоваться для излучения непрерывных волновых сигналов. Основная область применения системы — оценка помехоустойчивости электронного оборудования.

Мобильная испытательная система для тестирования на местах.

→ Параболическая антенна с регулировкой горизонтального и вертикального наклона.

→ Датчики измерений, адаптированные для испытательной системы.

Комплектацию Вы можете узнать:
По тел.: +7 (495) 105 96 88 или
Написать нам письмо: info@micro-electronics.ru
Комплектацию Вы можете узнать:
По тел.: +7 (495) 105 96 88 или
Написать нам письмо: info@micro-electronics.ru
Свернуть Развернуть
Сведения о реестре СИ

Номер в Госреестре

Наименование СИ

Обозначение типа СИ

Изготовитель

Срок свидетельства или заводской номер

Подлежит аттестации в соответствии испытанию на ГОСТ

Свернуть Развернуть
Сведения о реестре СИ

Номер в Госреестре

Наименование СИ

Обозначение типа СИ

Изготовитель

Срок свидетельства или заводской номер

Подлежит аттестации в соответствии испытанию на ГОСТ

  • Обзор продукции и проектов Montena
Характеристики
Загрузить технические характеристики

*
ОБОРУДОВАНИЕ МОДЕЛЬ ХАРАКТЕРИСТИКИ
Импульсный генератор Высокоскоростной импульсный генератор GP20-01-2, GP30-01- 2, GP70-01-2 Импульсы длительностью 600 пс с временем нарастания 130 пс, до 70 кВ
Излучающая антенна половинного импульса HIRA180, HIRA180S Диапазон частот от 100 МГц до 18 ГГц
Нагрузка 50 Ом
Принадлежности для испытаний Высоковольтная РЧ-нагрузка HVLD50K Нагрузка 50 Ом
Высоковольтные кабели HVK50-xx Коаксиальный кабель xx см, до 50 кВ
Измерительное оборудование Датчик поля в пространстве измерения + доступ SFE3-5G, SFE10G или SFM8-5G D- и B- точечные датчики 3,5 ГГц, 10 ГГц и 8,5 ГГц с симметрирующим усилителем и кабелями
Датчик отклонений напряжения VDOT8GS Делитель отклонений напряжения для импульсных измерений
Передача данных MOL3000 и FCLB50 Аналоговая оптическая линия, 50-м одномодовый оптоволоконный кабель
Импульсный осциллограф OSD20G Регистрирующий модуль с полосой пропускания 20 ГГц
Экранированный бокс SB3G Камера для защиты осциллографа от воздействия ЭМИ
Пусковой генератор TG-1K От одиночного импульса до 1000 импульсов в секунду для синхронизации импульсного генератора и пуска осциллографа
Программное обеспечение   Удаленное управление испытательным оборудованием и контроль измерений
Модели и опции
Товар
Модели и Опции
Описание
Цена Заказать
Модели
GP10-01-2
Высокоскоростной импульсный генертор время нарастания 115 пс с длительностью 450 пс, до 10 кВ
По запросу
- шт +
HIRA 180S
Излучающая импульсная половинная антенна 1,8 м 100 МГц - 6 ГГц
По запросу
- шт +
Измерительное оборудование
BL3-5G
Согласующее устройство (балун) для датчиков свободного пространства, до 3,5 ГГц
По запросу
- шт +
BL10G
Согласующее устройство (балун) для датчиков свободного пространства, до 10 ГГц
По запросу
- шт +
VDOT8G
Пробник напряжения 20 кВ/1 нс 7,5 ГГц, время нарастания 50 пс
По запросу
- шт +
VDOT8GS
Пробник напряжения 75 кВ/1 нс 3,0 ГГц, время нарастания 120 пс
По запросу
- шт +
VDOT200K
Пробник напряжения 200 кВ/1 нс 1,6 ГГц, время нарастания 200 пс
По запросу
- шт +
MOL3000
Широкополосная аналоговая оптоволоконная линия 80 Гц - 3,5 ГГц с регулируемым коэффициентом усиления
По запросу
- шт +
FCLB50
Одномодовый оптоволоконный кабель на катушке, длина 50 м
По запросу
- шт +
OSD20G
Осциллограф стробоскопический, 20 ГГц модуль
По запросу
- шт +
SB3G
Экранированный бокс для защиты осциллографа от ЭМ-импульса
По запросу
- шт +
TG-1K
Генератор триггер для синхронизации импульсного генератора и осциллографа
По запросу
- шт +
Прикладное ПО Montena
Прикладное ПО Montena для управления системой и испытаниями
По запросу
- шт +
SFE3-5G
Датчик электрического поля свободного пространства, время нарастания 110 пс, полоса до 3,5 ГГц
По запросу
- шт +
SFE10G
Датчик электрического поля свободного пространства, время нарастания 32 пс, полоса до 10 ГГц
По запросу
- шт +
SFM2G
Датчик магнитного поля свободного пространства, время нарастания 160 пс, полоса до 2 ГГц
По запросу
- шт +
Тестовые аксессуары
HVLD50K
Высоковольтная нагрузка 75 кВ/1 нс импульс, 50 Ом
По запросу
- шт +
HVLD200K
Высоковольтная нагрузка 200 кВ/1 нс импульс, 50 Ом
По запросу
- шт +
HVK50
Высоковольтная кабельная сборка 75 кВ/1 нс импульс, 50 Ом, dc - 4 ГГц
По запросу
- шт +
HVK200
Высоковольтная кабельная сборка 200 кВ/1 нс импульс, 50 Ом, dc - 1,6 ГГц
По запросу
- шт +
