Тестовая система в соответствии MIL-STD-461 CS106, CS114, CS115, CS116

MIL-STD-461 CS106, CS114, CS115, CS116
Для увеличения картинки наведите мышкой
MIL-STD-461 CS106, CS114, CS115, CS116
MIL-STD-461 CS106, CS114, CS115, CS116
Артикул: ИЭ100074

Наличие: По запросу

По запросу
По запросу
По запросу

MIL-STD-461 CS106, CS114, CS115, CS116 Подробнее




Швейцарская компания Montena Technology SA начала свою историю в 60-х годах с разработки и производства конденсаторов, осветительных ламп и высоковольтных устройств. С 80-х годов компания начинает развивать инженерную деятельность по электромагнитной совместимости (ЭМС).

В настоящее время основными направлениями деятельности компании являются проектирование, разработка, производство и установка продуктов и систем для испытания на электромагнитную совместимость (ЭМС) и имитации электромагнитного импульса от ядерного взрыва (NEMP).

Компания… подробнее





Обзор
Свернуть Развернуть
Основные возможности и технические характеристики

MIL-STD-461 CS106, 114, 115 и 116

CS106 распространяется на входные силовые провода постоянного и переменного тока в оборудовании кораблей и подводных лодок. Генератор создает импульс в
переходном процессе в микросекундном диапазоне с повторением до 20 импульсов в секунду.
CS114 это система инжекции бухт и жгутов кабелей, имитирующая токи, возникающие в системах кабелей от электромагнитных полей передающих антенн.
CS115 использует короткий трапециевидный импульс для возбуждения естественных резонансов в кабелях.
Основная задача заключается в защите оборудования от быстрого нарастания и спада переходных процессов, которые могут возникать в результате операций переключения на платформах и внешних кратковременных воздействий, таких как разряды молнии и электромагнитные импульсы.
CS116 определяет затухающие синусоидальные переходные процессы на нескольких фиксированных частотах для моделирования электрического тока и напряжения,
возникающих в платформах от возбуждения естественных резонансов.

В Montena разработали ПО для управления испытательными установками, которое охватывает все эти требования к испытаниям. Благодаря высокочастотному коммутационному модулю этапы калибровки и измерения можно выполнять без смены кабелей в испытательной системе. Montena предлагает до 17 частот для
теста CS116, что позволяет повысить частотный охват испытания и качество результатов.

→ Единый выход генератора для испытаний CS114, CS115 и CS116, позволяющий автоматизировать удаленные испытания.
→ Автоматическая калибровка для каждого испытания и на всем диапазоне частот испытания.
→ Автоматическая настройка параметров измерительного оборудования.
→ Встроенное прокручивающееся меню для выбора испытательного оборудования и компонентов.
Автоматическое генерирование отчетов испытаний и калибровки.

Свернуть Развернуть
Основные возможности и технические характеристики

MIL-STD-461 CS106, 114, 115 и 116

CS106 распространяется на входные силовые провода постоянного и переменного тока в оборудовании кораблей и подводных лодок. Генератор создает импульс в
переходном процессе в микросекундном диапазоне с повторением до 20 импульсов в секунду.
CS114 это система инжекции бухт и жгутов кабелей, имитирующая токи, возникающие в системах кабелей от электромагнитных полей передающих антенн.
CS115 использует короткий трапециевидный импульс для возбуждения естественных резонансов в кабелях.
Основная задача заключается в защите оборудования от быстрого нарастания и спада переходных процессов, которые могут возникать в результате операций переключения на платформах и внешних кратковременных воздействий, таких как разряды молнии и электромагнитные импульсы.
CS116 определяет затухающие синусоидальные переходные процессы на нескольких фиксированных частотах для моделирования электрического тока и напряжения,
возникающих в платформах от возбуждения естественных резонансов.

В Montena разработали ПО для управления испытательными установками, которое охватывает все эти требования к испытаниям. Благодаря высокочастотному коммутационному модулю этапы калибровки и измерения можно выполнять без смены кабелей в испытательной системе. Montena предлагает до 17 частот для
теста CS116, что позволяет повысить частотный охват испытания и качество результатов.

→ Единый выход генератора для испытаний CS114, CS115 и CS116, позволяющий автоматизировать удаленные испытания.
→ Автоматическая калибровка для каждого испытания и на всем диапазоне частот испытания.
→ Автоматическая настройка параметров измерительного оборудования.
→ Встроенное прокручивающееся меню для выбора испытательного оборудования и компонентов.
Автоматическое генерирование отчетов испытаний и калибровки.

Комплектацию Вы можете узнать:
По тел.: +7 (495) 105 96 88 или
Написать нам письмо: info@micro-electronics.ru
Комплектацию Вы можете узнать:
По тел.: +7 (495) 105 96 88 или
Написать нам письмо: info@micro-electronics.ru
Свернуть Развернуть
Сведения о реестре СИ

Номер в Госреестре

Наименование СИ

Обозначение типа СИ

Изготовитель

Срок свидетельства или заводской номер

Подлежит аттестации в соответствии испытанию на ГОСТ

Свернуть Развернуть
Сведения о реестре СИ

Номер в Госреестре

Наименование СИ

Обозначение типа СИ

Изготовитель

Срок свидетельства или заводской номер

Подлежит аттестации в соответствии испытанию на ГОСТ

  • Обзор продукции и проектов Montena
Характеристики
Загрузить технические характеристики

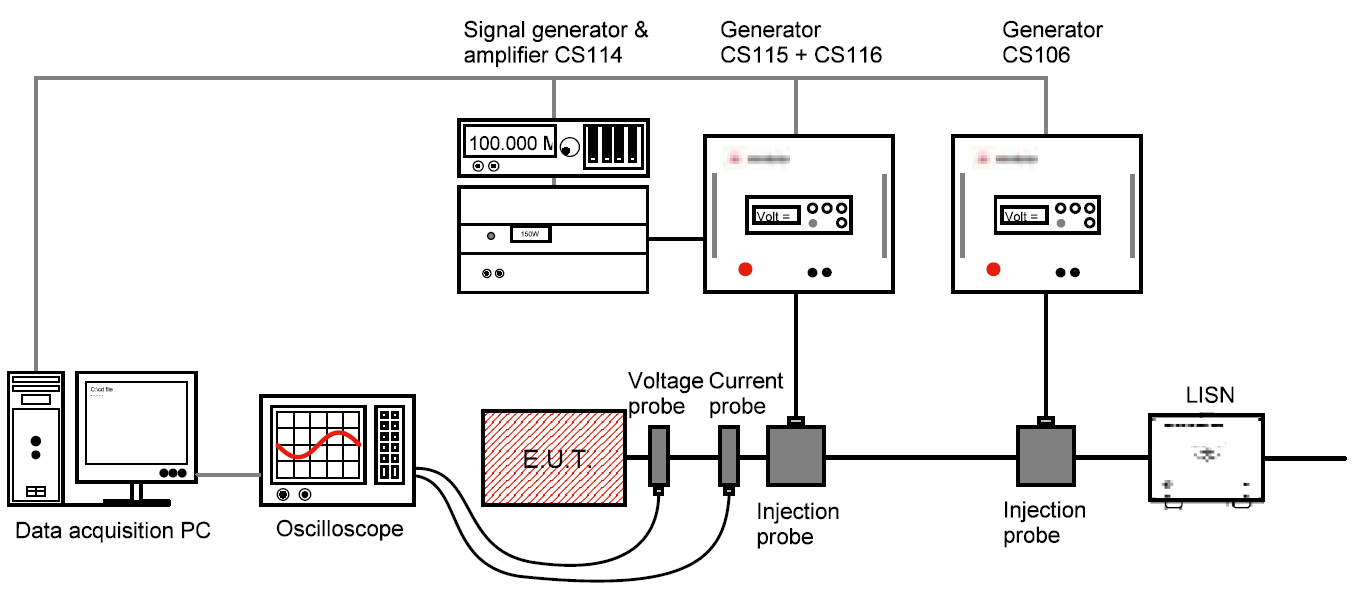

ОБОРУДОВАНИЕ МОДЕЛЬ ХАРАКТЕРИСТИКИ
Инжекция сигнала Импульсный генератор PG-CS106 400 В пик, время нарастания 1,5 мкс, переход- ный процесс для CS106
Генератор сигнала SIG1-2G 1,2 ГГц, для CS114
Усилитель мощности PA400M150W 150 Вт, для CS114

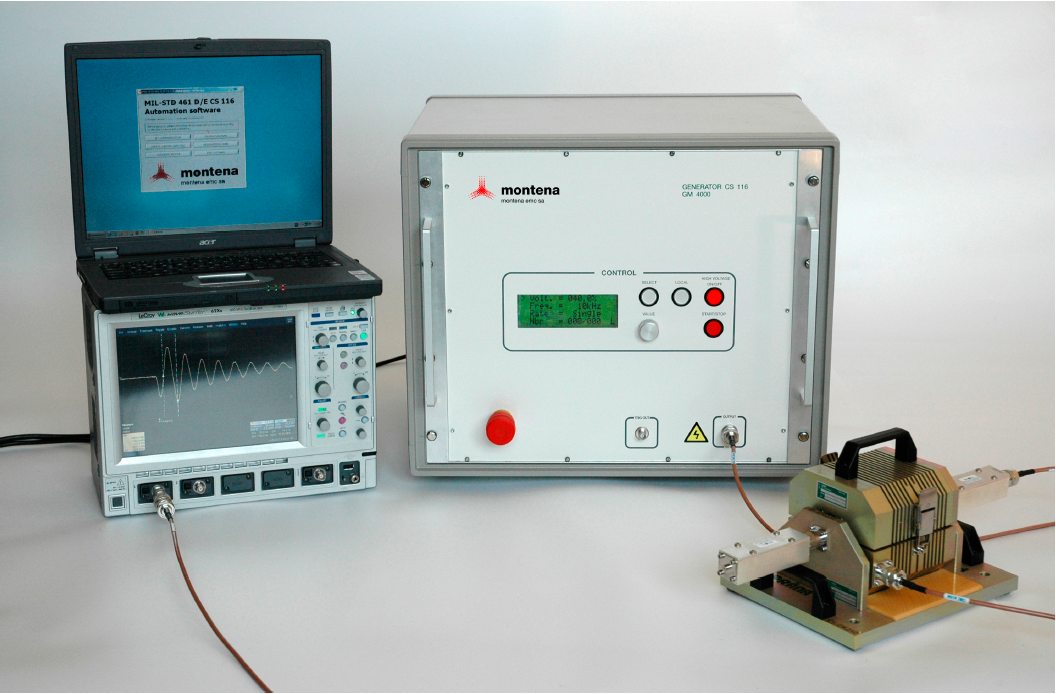

Импульсный генератор для CS115 и CS116 POG-CS116+ M-CS115 Импульсный генератор с 6, 9, 17 частотами для CS116 и модулем CS115
Низкочастотный инжекционный зонд IC10M От 10 кГц до 30 МГц, для CS106
Высокочастотный инжекционный зонд IPDR250 От 10 кГц до 400 МГц, для CS114, 115 и 116
Принадлежности для испытаний Эквивалентная нагрузка, коаксиальная PCL1G-400 Нагрузка 50 Ом для калибровки системы
Аттенюаторы PATP20-100, PATP40-100 20- и 40-дБ аттенюаторы для калибровки си- стемы
Блок стабилизации импеданса сетей LISN50-25 Блок стабилизации импеданса сетей 50 мкГн, 20 А
Измерительное оборудование Датчик тока/напряжения   Комплект датчиков тока и напряжения
Осциллограф OD2C600M Полоса пропускания 600 МГц, частота дискрети- зации 10 Гвыб/с, 2 канала
Программное обеспечение Автоматическая калибровка, конфигурирова- ние, тестирование и отчетность
Модели и опции
Товар
Модели и Опции
Описание
Цена Заказать
Модели
PG-CS106
Генератор импульсов переходных процессов 400 Впик, время нарастания 1,5 мкс
По запросу
- шт +
Аксессуары
LISN50-25
Эквивалент сети 50 мкГн, 20 А
По запросу
- шт +
PCL1G-400
Нагрузка 50 Ом для калибровки системы
По запросу
- шт +
PATP20-100
Аттенюатор 20 дБ для калибровки системы
По запросу
- шт +
PATP40-100
Аттенюатор 40 дБ для калибровки системы
По запросу
- шт +
Измерительное оборудование
Пробники тока/напряжения
Набор пробников тока и напряжения для инжекции и измерения остаточного тока
По запросу
- шт +
OD2C100M
Осциллограф 100 МГц полоса пропускания, 1 Гвыб/с, 2 канала
По запросу
- шт +
Прикладное ПО Montena
Прикладное ПО для автоматизированной калибровки, установки параметров, проведения испытаний и формирования отчета
По запросу
- шт +
Оборудование для инжекции сигнала
M-CS106
Модуль генератора импульсов переходных процессов 400 Впик, время нарастания 1,5 мкс
По запросу
- шт +
IC10M
Активный индуктивный пробник для инжекции тока высоковольтных импульсов 100 А/600 В, 34х43 мм
По запросу
- шт +
PA400M70W
Усилитель мощности 70 Вт, 10 кГц - 250 МГц для CS114
По запросу
- шт +
POG-CS116 + M-CS115
Импульсный генератор с 6, 9 или 17 тестовыми частотами для CS116 и модуль для CS115
По запросу
- шт +
IPDR250
ВЧ инжекционный пробник 10 кГц - 400 МГц для CS114/CS115/CS116
По запросу
- шт +
