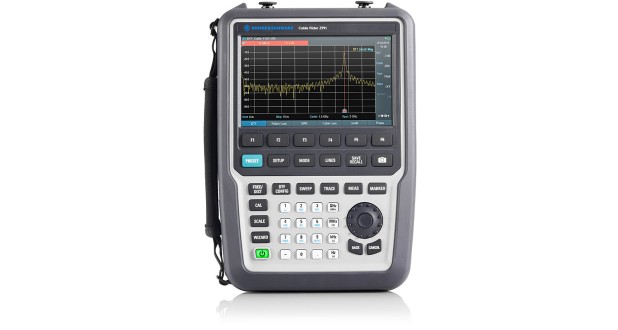

Анализатор антенн и кабелей с диапазоном частот от 2 МГц до 4 ГГц
Наличие: По запросуПо запросу По запросу По запросу
Анализаторы АФУ ZPH Подробнее
Немецкая компания Rohde & Schwarz основана в 1933 году в Германии, в г. Мюнхен учеными Физико-технического Университета Лотаром Роде и Германом Шварцем.
В нашей стране оборудование Rohde & Schwarz появилось в 1957 году. С тех пор, благодаря собственным технологиям и новаторским идеям сотрудников, Rohde & Schwarz становится одним из технологических лидеров для российских заказчиков различных государственных и силовых структур.
На… подробнее
Обзор
Свернуть
Развернуть
Основные возможности и технические характеристики

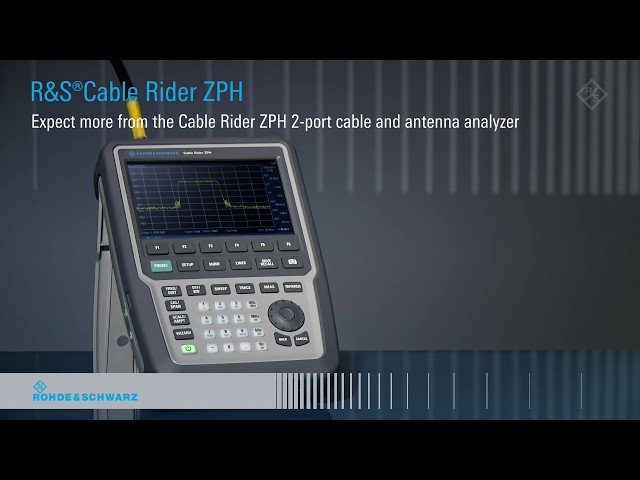

R&S®Cable Rider ZPH — это портативный анализатор кабелей и антенн, предназначенный для установки, обслуживания и диагностики антенно-фидерных систем в полевых условиях. Прибор обеспечивает быстрые и точные измерения, а также удобство работы благодаря сенсорному экрану и продуманному интерфейсу для использования в реальных условиях эксплуатации.
Благодаря быстрому запуску и высокой скорости измерений анализатор позволяет сразу приступать к работе без длительной подготовки. Предустановленные сценарии измерений и встроенный мастер настроек позволяют выполнять измерения в один шаг, снижая вероятность ошибок оператора. Для формирования отчётов используется программное обеспечение R&S®InstrumentView.
Прибор поставляется уже откалиброванным с завода. При необходимости компенсации влияния дополнительных кабелей и переходников может использоваться автоматический калибратор R&S®ZN-Z103, позволяющий выполнить калибровку в один шаг.
Аккумулятор обеспечивает работу до полного рабочего дня без подзарядки. Подсветка клавиатуры и яркий экран позволяют использовать прибор даже в условиях слабого освещения. Сенсорное управление упрощает взаимодействие с интерфейсом — можно быстро добавлять маркеры и изменять настройки прямо на экране.
Доступны две версии прибора:
- однопортовая модель для измерений кабелей и антенн
- двухпортовая модель с расширенными функциями спектрального анализа и генератором сигналов
Ключевые особенности
- Диапазон частот в режиме анализа кабелей и антенн: от 2 МГц до 3 / 4 ГГц (с опцией расширения)
- Диапазон частот в режиме анализатора спектра: от 5 кГц до 3 / 4 ГГц
- Измерения: КСВН, обратные потери, потери в кабеле, DTF (расстояние до повреждения)
- Поддержка анализа фазы и диаграммы Смита
- Возможность измерения мощности (с датчиками)
- Быстрый запуск и отсутствие длительной подготовки
- Работа без обязательной калибровки перед измерением
- Встроенный мастер измерений (wizard) для ускорения работы
- Сенсорный цветной экран большого размера
- Подсвечиваемая клавиатура для работы в темноте
- Прочный корпус для полевых условий (IP51)
- До 9 часов работы от аккумулятора
Особенности и преимущества
Быстро
- Быстрая и простая настройка параметров измерений
- Максимально высокая скорость измерений
- Минимальное время включения и прогрева
- Быстрые измерения — без обязательной калибровки перед работой
- Быстрое развертывание благодаря встроенному мастеру (wizard)
Эффективно
- До полного рабочего дня работы от одного заряда аккумулятора
- Возможность приобретать и активировать только нужные опции
- Одношаговая калибровка
- Упрощение измерений с помощью мастера настройки (wizard)
- Удалённое управление через приложения Android и iOS
Стандартные режимы измерений
- Измерение расстояния до повреждения (DTF)
- Совмещённые измерения DTF и обратных потерь
- Измерение коэффициента стоячей волны (VSWR)
- Измерение потерь в кабеле (однопортовое измерение)
- Отображение фазы сигнала
- Диаграмма Смита
Дополнительные измерительные функции
- Измерение мощности с помощью внешних датчиков
- Измерение канальной мощности
- Импульсные измерения с использованием датчиков мощности
Свернуть
Развернуть
Основные возможности и технические характеристики
R&S®Cable Rider ZPH — это портативный анализатор кабелей и антенн, предназначенный для установки, обслуживания и диагностики антенно-фидерных систем в полевых условиях. Прибор обеспечивает быстрые и точные измерения, а также удобство работы благодаря сенсорному экрану и продуманному интерфейсу для использования в реальных условиях эксплуатации.
Благодаря быстрому запуску и высокой скорости измерений анализатор позволяет сразу приступать к работе без длительной подготовки. Предустановленные сценарии измерений и встроенный мастер настроек позволяют выполнять измерения в один шаг, снижая вероятность ошибок оператора. Для формирования отчётов используется программное обеспечение R&S®InstrumentView.
Прибор поставляется уже откалиброванным с завода. При необходимости компенсации влияния дополнительных кабелей и переходников может использоваться автоматический калибратор R&S®ZN-Z103, позволяющий выполнить калибровку в один шаг.
Аккумулятор обеспечивает работу до полного рабочего дня без подзарядки. Подсветка клавиатуры и яркий экран позволяют использовать прибор даже в условиях слабого освещения. Сенсорное управление упрощает взаимодействие с интерфейсом — можно быстро добавлять маркеры и изменять настройки прямо на экране.
Доступны две версии прибора:
- однопортовая модель для измерений кабелей и антенн
- двухпортовая модель с расширенными функциями спектрального анализа и генератором сигналов
Ключевые особенности
- Диапазон частот в режиме анализа кабелей и антенн: от 2 МГц до 3 / 4 ГГц (с опцией расширения)
- Диапазон частот в режиме анализатора спектра: от 5 кГц до 3 / 4 ГГц
- Измерения: КСВН, обратные потери, потери в кабеле, DTF (расстояние до повреждения)
- Поддержка анализа фазы и диаграммы Смита
- Возможность измерения мощности (с датчиками)
- Быстрый запуск и отсутствие длительной подготовки
- Работа без обязательной калибровки перед измерением
- Встроенный мастер измерений (wizard) для ускорения работы
- Сенсорный цветной экран большого размера
- Подсвечиваемая клавиатура для работы в темноте
- Прочный корпус для полевых условий (IP51)
- До 9 часов работы от аккумулятора
Особенности и преимущества
Быстро
- Быстрая и простая настройка параметров измерений
- Максимально высокая скорость измерений
- Минимальное время включения и прогрева
- Быстрые измерения — без обязательной калибровки перед работой
- Быстрое развертывание благодаря встроенному мастеру (wizard)
Эффективно
- До полного рабочего дня работы от одного заряда аккумулятора
- Возможность приобретать и активировать только нужные опции
- Одношаговая калибровка
- Упрощение измерений с помощью мастера настройки (wizard)
- Удалённое управление через приложения Android и iOS
Стандартные режимы измерений
- Измерение расстояния до повреждения (DTF)
- Совмещённые измерения DTF и обратных потерь
- Измерение коэффициента стоячей волны (VSWR)
- Измерение потерь в кабеле (однопортовое измерение)
- Отображение фазы сигнала
- Диаграмма Смита
Дополнительные измерительные функции
- Измерение мощности с помощью внешних датчиков
- Измерение канальной мощности
- Импульсные измерения с использованием датчиков мощности
Свернуть
Развернуть
Комплектация
-
Литий-ионный аккумуляторный блок
- USB-кабель
- Сетевой адаптер питания с переходниками для разных стран (ЕС, Великобритания, США, Австралия, Швейцария)
- Краткое руководство пользователя (Getting Started Manual)
- Боковой ремень (ремешок для переноски)
Свернуть
Развернуть
Комплектация
-
Литий-ионный аккумуляторный блок
- USB-кабель
- Сетевой адаптер питания с переходниками для разных стран (ЕС, Великобритания, США, Австралия, Швейцария)
- Краткое руководство пользователя (Getting Started Manual)
- Боковой ремень (ремешок для переноски)
Свернуть
Развернуть
Сведения о реестре СИ
|
Номер в Госреестре |
Наименование СИ |
Обозначение типа СИ |
Изготовитель |
Срок свидетельства или заводской номер |
|---|---|---|---|---|
|
69444-17 |
Анализаторы кабельных трактов и антенн |
ZPH |
Фирма "Rohde & Schwarz GmbH & Co. KG", Германия |
23.11.2022 |
Свернуть
Развернуть
Сведения о реестре СИ
|
Номер в Госреестре |
Наименование СИ |
Обозначение типа СИ |
Изготовитель |
Срок свидетельства или заводской номер |
|---|---|---|---|---|
|
69444-17 |
Анализаторы кабельных трактов и антенн |
ZPH |
Фирма "Rohde & Schwarz GmbH & Co. KG", Германия |
23.11.2022 |
Характеристики
Загрузить технические характеристики
Основные технические характеристики
Основные технические характеристики
| Диапазон частот | R&S®Cable Rider ZPH | 2 МГц – 3 ГГц |
| с опцией R&S®ZPH-B4 | 2 МГц – 4 ГГц | |
| Разрешение по частоте | 1 Гц | |
| Индивидуальные измерения | S11 (обратные потери), потери в кабеле (1 порт), расстояние до повреждения (DTF) | |
| Выходная мощность порта | управление через аттенюатор трекинг-генератора | –10 дБм (ном.) |
| Максимально допустимый уровень паразитного сигнала | S11 / анализ потерь / DTF | +17 дБм (ном.) |
| Точки измерения | выбираемые | 101 – 2501 |
| Измерение отражения S11 | ||
| Корректированная направленность (с опцией R&S®ZN-Z103) | 2 МГц ≤ f ≤ 4 ГГц (с опцией R&S®ZPH-B4) | > 42 дБ (ном.) |
| Скорость измерений | 0.3 мс/точка | |
| Форматы результатов | амплитуда, КСВН, амплитуда + DTF, КСВН + DTF | |
| Измерение потерь в кабеле (1 порт) | ||
| Формат результата | амплитуда | |
| Диапазон | выбираемый | 1 / 2 / 5 / 10 / 20 / 50 / 100 / 120 / 150 дБ |
| Анализ расстояния до повреждения (DTF) | ||
| Форматы результата | обратные потери (дБ), КСВН | |
| Разрешение по расстоянию | (1.5 × 10⁸ × коэффициент укорочения) / полоса частот | |
| Максимальная длина кабеля | зависит от потерь в кабеле | 1500 м (ном.) |
| Максимальные допустимые входные уровни | ||
| Постоянное напряжение (DC) | 50 В | |
| CW RF мощность (порт 1) | вход измерителя мощности | 30 дБм |
| CW RF мощность (порт 2) | вход рефлектометра | 23 дБм |
| Общие данные | ||
| Разрешение дисплея | WVGA | 800 × 480 пикселей |
| Аккумулятор (опция R&S®HA-Z306) | ёмкость | 72 Вт·ч |
| напряжение | 11.25 В (ном.) | |
| время работы | до 9 ч | |
| Габариты (Ш × В × Г) | 202 × 294 × 76 мм (8.0 × 11.6 × 3 дюйма) | |
| Вес | 2.5 кг (5.5 lb) | |
Модели и опции
Товар |
|
|
|
Модели и Опции |
Описание |
Цена | Заказать |
0
| Модели |
|
Сable Rider ZPH
|
Кабельный и антенный анализатор, 2 МГц – 3 ГГц
|
По запросу | ||
|
Сable Rider ZPH
|
Кабельный и антенный анализатор, комбинированная модель, 2 МГц – 3 ГГц
|
По запросу |
2
| Опции |
|
R&S®ZPH-K57
|
Расширенные измерения с гейтированием
|
По запросу | ||
|
R&S®ZPH-K105
|
Измерение ЭМП
|
По запросу | ||
|
R&S®HA-Z900
|
Yagi антенна 824 – 960 МГц
|
По запросу | ||
|
R&S®ZPH-B4
|
Расширение частотного диапазона тестера АФУ 3 ГГц - 4 ГГц
|
По запросу | ||
|
R&S®ZPH-B10
|
GPS-поддержка
|
По запросу | ||
|
R&S®ZPH-K9
|
Поддержка преобразователей мощности
|
По запросу | ||
|
R&S®ZPH-K19
|
Канальный измеритель мощности
|
По запросу | ||
|
R&S®ZPH-K29
|
Импульсные измерения мощности с внешними преобразователями мощности
|
По запросу |
10
| Аксессуары |
|
R&S®RTH-Z4
|
Защитный кейс
|
По запросу | ||
|
R&S® HA-Z322
|
Влагозащищённая кобура
|
По запросу | ||
|
R&S®FSH-Z29
|
Комбинированная калибровочная нагрузка Open/Short/50 Ω, DC–3.6 ГГц
|
По запросу | ||
|
R&S®HA-Z403
|
Зарядное устройство
|
По запросу | ||
|
R&S®HZ-15
|
Комплект ближнепольных пробников E/H 30 МГц – 3 ГГц
|
По запросу | ||
|
R&S®HZ-17
|
Набор H-поля
|
По запросу | ||
|
R&S®HZ-16
|
Предусилитель 20 дБ
|
По запросу | ||
|
R&S® HA-Z303
|
Зарядное устройство для R&S®HA-Z206
|
По запросу | ||
|
R&S®HA-Z306
|
Li-Ion АКБ 6,4 Ач
|
По запросу | ||
|
R&S®HA-Z211
|
Запасной USB кабель
|
По запросу | ||
|
R&S®HA-Z210
|
Запасной Ethernet кабель
|
По запросу | ||
|
R&S®HA-Z301
|
Запасной адаптер питания
|
По запросу | ||
|
R&S®HA-Z302
|
Автомобильный адаптер
|
По запросу | ||
|
R&S®HA-Z321
|
Жесткий кейс
|
По запросу | ||
|
R&S®HA-Z322
|
Чехол для переноски R&S®FPH или R&S®ZPH
|
По запросу | ||
|
R&S®FSH-Z320
|
РЧ-кабель (длина: 1 м), 0 - 8 ГГц, армированный, N Вилка/N Розетка
|
По запросу | ||
|
R&S®FSH-Z321
|
РЧ-кабель (длина: 3 м), 0 - 8 ГГц, армированный, N Вилка/N Розетка
|
По запросу | ||
|
R&S®RAM
|
Согласующее устройство, 50/75 Ом, L-секйия
|
По запросу | ||
|
R&S®RAZ
|
Согласующее устройство, 50/75 Ом,последовательный резистор 25 Ом
|
По запросу | ||
|
R&S®FSH-Z38
|
Согласующее устройство, 50/75 Ом, L-секция, N-BNC
|
По запросу | ||
|
R&S®RDL50
|
Аттенюатор, 50 Вт 20 дБ, 50 Ом, 0 - 6 ГГц, N (f) - N (m)
|
По запросу | ||
|
R&S®RBU100
|
Аттенюатор 20 дБ 100 Вт DC–2 ГГц
|
По запросу | ||
|
R&S® RBU100
|
Аттенюатор 30 дБ 100 Вт DC–2 ГГц
|
По запросу | ||
|
R&S®ZN-Z103
|
Модуль 1-но портовой калибровки (Вилка)
|
По запросу | ||
|
R&S®HA-Z220
|
Мягкий кейс для переноски
|
По запросу |
35
| Антенны |
|
R&S®HE400BC
|
Ручная направленная антенна с рукояткой
|
По запросу | ||
|
R&S®HE400-KB
|
Кабельный комплект для HE400BC
|
По запросу | ||
|
R&S®HE400
|
Ручная направленная антенна
|
По запросу | ||
|
R&S®HE400-K
|
Кабельный комплект для HE400
|
По запросу | ||
|
R&S®HE400HF
|
HF антенна 8.3 кГц
|
По запросу | ||
|
R&S®HE400VHF
|
VHF антенна 20 – 200 МГц
|
По запросу | ||
|
R&S®HE400UWB
|
UWB антенна 30 МГц – 6 ГГц
|
По запросу | ||
|
R&S®HE400LP
|
Log-periodic антенна 450 МГц – 8 ГГц
|
По запросу | ||
|
R&S®HE400CEL
|
Сотовая антенна 700 – 2500 МГц
|
По запросу | ||
|
R&S®HE300USB
|
USB адаптер
|
По запросу | ||
|
R&S®HA-Z350
|
Log-periodic OEM антенна 700 МГц – 4 ГГц
|
По запросу | ||
|
R&S®HA-Z1900
|
Yagi антенна 1710 – 1990 МГц
|
По запросу | ||
|
R&S®TS-EMF
|
Портативная EMF система (жёсткий кейс)
|
По запросу | ||
|
R&S®TSEMF-B1
|
Изотропная антенна 30 МГц – 3 ГГц
|
По запросу | ||
|
R&S®TSEMF-B2
|
Изотропная антенна 700 МГц – 6 ГГц
|
По запросу | ||
|
R&S®TSEMF-B2E
|
Изотропная антенна 700 МГц – 8 ГГц
|
По запросу | ||
|
R&S®TSEMF-B3
|
Изотропная антенна 9 кГц – 200 МГц
|
По запросу | ||
|
R&S®TSEMF-CV
|
Кабель-конвертер
|
По запросу | ||
|
R&S®HA-Z901
|
RF кабель 1 м N(m)-N(m) DC–6 ГГц
|
По запросу | ||
|
R&S®HA-Z902
|
Сумка для Yagi антенн
|
По запросу |
55
| Optical power sensors and accessories |
|
R&S®HA-Z360
|
USB оптический измеритель (Ge)
|
По запросу | ||
|
R&S®HA-Z361
|
USB оптический измеритель (InGaAs)
|
По запросу | ||
|
R&S®HA-Z362
|
SC адаптер
|
По запросу | ||
|
R&S®HA-Z363
|
LC адаптер
|
По запросу | ||
|
R&S®HA-Z364
|
Универсальный 2.5 мм адаптер
|
По запросу | ||
|
R&S®HA-Z365
|
Универсальный 1.25 мм адаптер
|
По запросу | ||
|
R&S®HA-Z366
|
Патч-корд SC–LC 1 м
|
По запросу | ||
|
R&S®HA-Z367
|
Патч-корд SC–SC 1 м
|
По запросу |
63
| Преобразователи мощности для R&S®Cable Rider ZPH |
|
R&S® FSH-Z14
|
Направленный Преобразователь мощности, 25 МГц - 1 ГГц
|
По запросу | ||
|
R&S®FSH-Z44
|
Направленный Преобразователь мощности, 200 МГц - 4 ГГц
|
По запросу | ||
|
R&S®NRP-Z211
|
Универсальный преобразователь мощности, 10 МГц - 8 ГГц, 100 мВт, 2-path
|
По запросу | ||
|
R&S®NRP-Z81
|
Широкополосный Преобразователь мощности, 50 МГц - 18 ГГц, 100 мВт
|
По запросу | ||
|
R&S®NRP-Z85
|
Широкополосный Преобразователь мощности, 50 МГц - 40 ГГц, 100 мВт (2.92 мм)
|
По запросу | ||
|
R&S®NRP-Z86
|
Широкополосный Преобразователь мощности, 50 МГц - 44 ГГц, 100 мВт (2.40 мм)
|
По запросу | ||
|
R&S®NRP8S
|
Трехдиодный Преобразователь мощностиs, 100 пВт - 200 мВт, 10 МГц - 8 ГГц
|
По запросу | ||
|
R&S® NRP8S
|
Трехдиодный Преобразователь мощностиs, 100 пВт - 200 мВт, 10 МГц - 8 ГГц
|
По запросу | ||
|
R&S®NRP18S
|
Трехдиодный Преобразователь мощностиs, 100 пВт - 200 мВт, 10 МГц - 18 ГГц
|
По запросу | ||
|
R&S® NRP33S
|
Трехдиодный Преобразователь мощностиs, 100 пВт - 200 мВт, 10 МГц - 33 ГГц
|
По запросу | ||
|
R&S® NRP40S
|
Трехдиодный Преобразователь мощностиs, 100 пВт - 200 мВт, 50 МГц - 40 ГГц
|
По запросу | ||
|
R&S®NRP50S
|
Трехдиодный Преобразователь мощностиs, 100 пВт - 200 мВт, 50 МГц - 50 ГГц
|
По запросу | ||
|
R&S® NRP18T
|
Термоэлектрический Преобразователь мощности, 300 нВт - 100 мВт, 0 - 18 ГГц
|
По запросу | ||
|
R&S® NRP33T
|
Термоэлектрический Преобразователь мощности, 300 нВт - 100 мВт, 0 - 33 ГГц
|
По запросу | ||
|
R&S® NRP40T
|
Термоэлектрический Преобразователь мощности, 300 нВт - 100 мВт, 0 - 40 ГГц
|
По запросу | ||
|
R&S® NRP50T
|
Термоэлектрический Преобразователь мощности, 300 нВт - 100 мВт, 0 - 50 ГГц
|
По запросу | ||
|
R&S® NRP67T
|
Термоэлектрический Преобразователь мощности, 300 нВт - 100 мВт, 0 - 67 ГГц
|
По запросу | ||
|
R&S® NRP110T
|
Термоэлектрический Преобразователь мощности, 300 нВт - 100 мВт, 0 - 110 ГГц
|
По запросу | ||
|
R&S® NRP6A
|
Средний Преобразователь мощности, 100 пВт - 200 мВт, 8 кГц - 6 ГГц
|
По запросу | ||
|
R&S® NRP18A
|
Средний Преобразователь мощности, 100 пВт - 200 мВт, 8 кГц - 18 ГГц
|
По запросу | ||
|
R&S®NRP-Z4
|
USB кабель адаптер (пассивный), длина: 2 м, - соединяется с R&S®NRP-Zxx S/SN Преобразователь мощности - the R&S®Cable Rider ZPH
|
По запросу | ||
|
R&S®NRP-ZKU
|
USB интерфейсный кабель, длина: 1.5 м, - соединяется с R&S®NRP-Zxx преобразователями - R&S®Cable Rider ZPH
|
По запросу | ||
|
R&S® FSH-Z144
|
USB Кабель адаптер для R&S®FSH-Z14/R&S®FSH-Z44
|
По запросу |
Библиотека
Основные сведения о продукте
Посмотреть более подробную информацию о возможностях этого продукта.
Технические характеристики
Отзывы
Добавить отзыв
Тут еще никто ничего не писал, стань первым!
