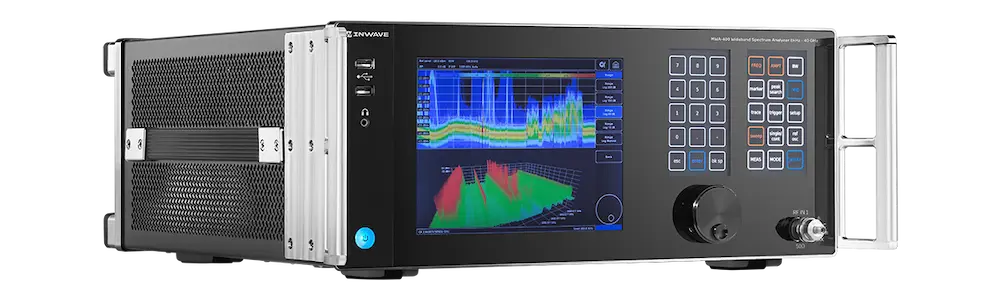

Анализатор спектра INWAVE MWA с диапазоном от 8 кГц до 8/20/40 ГГц
Наличие: По запросуПо запросу По запросу По запросу
Анализаторы спектра MWA-400 Подробнее
INWAVE – ведущий российский разработчик радиоэлектронного оборудования высшей категории сложности, работающего вблизи теоретических пределов.
Области деятельности:
- Контрольно-измерительное оборудование
- Беспроводная связь
- Антенные системы
- Радиомониторинг
Решения в области беспроводных телекоммуникаций
INWAVE – разработчик и производитель беспроводных систем связи, включая беспроводной широкополосный доступ, радиорелейные линии связи, тропосферные линии связи, изделия для… подробнее
Обзор
Свернуть
Развернуть
Основные возможности и технические характеристики
Анализаторы спектра и сигналов INWAVE обеспечивают широкий спектр возможностей по измерениям спектральных параметров сигналов, характеристик модуляции и иных параметров сигналов в задачах разработки, производства, тестирования радиоэлектронного оборудования, телекоммуникационной сфере, проверке на соответствие стандартам ЭМС, научных исследованиях и других областях.
- Сверхширокая полоса анализа спектра реального времени, записи и демодуляции позволяет анализировать широкополосные сигналы
- Интерфейс 100 Гбит/с для потоковой выгрузки спектральных выборок реального времени и временных выборок с высоким разрешением
- Спектральная чистота: ультранизкий уровень фазовых шумов и малые спектральные искажения
- Спектральное разрешение до 0.1 Гц позволяет детально исследовать спектр сигналов, а также обеспечивает уменьшение отображаемого уровня шумов
- Объем встроенной памяти 4 ГБ (2 млрд. отсчетов) позволяет осуществлять запись, анализ и демодуляцию широкополосных сигналов на длительном временном интервале с частотой дискретизации до 4 ГГц
- Удобный мультитач-интерфейс с сенсорной контекстной клавиатурой
Свернуть
Развернуть
Основные возможности и технические характеристики
Анализаторы спектра и сигналов INWAVE обеспечивают широкий спектр возможностей по измерениям спектральных параметров сигналов, характеристик модуляции и иных параметров сигналов в задачах разработки, производства, тестирования радиоэлектронного оборудования, телекоммуникационной сфере, проверке на соответствие стандартам ЭМС, научных исследованиях и других областях.
- Сверхширокая полоса анализа спектра реального времени, записи и демодуляции позволяет анализировать широкополосные сигналы
- Интерфейс 100 Гбит/с для потоковой выгрузки спектральных выборок реального времени и временных выборок с высоким разрешением
- Спектральная чистота: ультранизкий уровень фазовых шумов и малые спектральные искажения
- Спектральное разрешение до 0.1 Гц позволяет детально исследовать спектр сигналов, а также обеспечивает уменьшение отображаемого уровня шумов
- Объем встроенной памяти 4 ГБ (2 млрд. отсчетов) позволяет осуществлять запись, анализ и демодуляцию широкополосных сигналов на длительном временном интервале с частотой дискретизации до 4 ГГц
- Удобный мультитач-интерфейс с сенсорной контекстной клавиатурой
Свернуть
Развернуть
Комплектация
- Анализатор спектра и сигналов INWAVE MWA-400
- Кабель питания
- Комплект эксплуатационной документации
- Программное обеспечение для управления и работы с прибором
- Свидетельство о поверке / калибровке (опционально)
Свернуть
Развернуть
Комплектация
- Анализатор спектра и сигналов INWAVE MWA-400
- Кабель питания
- Комплект эксплуатационной документации
- Программное обеспечение для управления и работы с прибором
- Свидетельство о поверке / калибровке (опционально)
Свернуть
Развернуть
Сведения о реестре СИ
|
Номер в Госреестре |
Наименование СИ |
Обозначение типа СИ |
Изготовитель |
Срок свидетельства или заводской номер |
|---|---|---|---|---|
| 89948-23 |
Анализаторы спектра |
MWА | Общество с ограниченной ответственностью "Микроволновая электроника" (ООО "Микроволновая Электроника"), г. Москва | 08.09.2028 |
Свернуть
Развернуть
Сведения о реестре СИ
|
Номер в Госреестре |
Наименование СИ |
Обозначение типа СИ |
Изготовитель |
Срок свидетельства или заводской номер |
|---|---|---|---|---|
| 89948-23 |
Анализаторы спектра |
MWА | Общество с ограниченной ответственностью "Микроволновая электроника" (ООО "Микроволновая Электроника"), г. Москва | 08.09.2028 |
Характеристики
| Диапазон рабочих частот | |
| Частотный диапазон | 8 кГц – 40 ГГц |
| Чувствительность и динамический диапазон | |
| Чувствительность (25°C, 1 ГГц) | -155 дБм/Гц |
| Избирательность | 90 дБ |
| SFDR (динамический диапазон без паразитных составляющих) | -60 дБн (0.8–4.2 ГГц), -70 дБн (4.2–44.5 ГГц) |
| Входные характеристики | |
| Точка компрессии 1 дБ | -20 дБм |
| Диапазон входного аттенюатора | 0 … 31.5 дБ, шаг 0.5 дБ |
| Фазовые шумы | |
| Фазовый шум на отстройке 10 кГц от несущей 1 ГГц | -137 дБн/Гц (тип.), -130 дБн/Гц |
| Скорость и анализ сигналов | |
| Скорость сканирования | 20 ГГц/с (при RBW 250 кГц) |
| Максимальная полоса анализа спектра реального времени | 800 МГц |
| Максимальная полоса записи | 800 МГц |
| Полоса анализа | 255 МГц (стандарт), 510 МГц (опция), 1 ГГц (опция) |
| Разрешение и фильтры | |
| Минимальная полоса разрешения (RBW) | 0.1 Гц |
| RBW | 1 Гц – 10 МГц |
| VBW | 1 Гц – 10 МГц |
| DANL (средний уровень собственных шумов) | |
| 1 ГГц | -150 дБм/Гц |
| 4 ГГц | -144 дБм/Гц |
| 13 ГГц | -146 дБм/Гц |
| 20 ГГц | -140 дБм/Гц |
| 28 ГГц | -140 дБм/Гц |
| 39 ГГц | -136 дБм/Гц |
| 44 ГГц | -130 дБм/Гц (тип.) |
| Интермодуляционные искажения | |
| TOI при 1 ГГц | +16 дБм |
| TOI при 4 ГГц | +15 дБм |
| TOI при 13–39 ГГц | +13 дБм |
| АЦП и отображение | |
| Разрядность АЦП | 16 бит (<31.25 МГц), 12 бит (>31.25 МГц) |
| Режимы отображения | Spectrum, Power vs Time, Frequency vs Time, Phase vs Time, CCDF, Spectrogram |
| Память и интерфейсы | |
| Объем внутренней памяти | 4 ГБ (2 млрд. отсчётов) |
| Интерфейсы | 100 Гбит/с Ethernet (QSFP28), 1 Гбит/с Ethernet (RJ-45) |
| Формат вывода данных | I/Q выборка, вещественный спектр (дБм), временная выборка демодулированного сигнала |
| Точность измерений | |
| Погрешность уровня |
±0.5 дБ (300 кГц – 4 ГГц) ±1.8 дБ (4 – 13.8 ГГц) ±3.0 дБ (13.8 – 40 ГГц) ±3.5 дБ (40 – 44.5 ГГц) |
| Питание | |
| Напряжение питания | 100–120 В / 200–240 В AC |
| Частота сети | 50/60 Гц |
| Потребляемая мощность | <500 VA |
| Габариты и масса | |
| Размеры | 426 × 177 × 390 мм |
| Масса | <21 кг |
| Операционная система | |
| OS | Windows 7 (64-bit) |
| Соответствие стандартам | |
| Стандарты | EMC: EN61326-1, EN61000-3-2; LVD: EN61010-1; RoHS: EN50581 |
Модели и опции
Товар |
|
|
|
Модели и Опции |
Описание |
Цена | Заказать |
0
| Опции |
|
MWA-OCXO
|
Термостатированный опорный генератор (OCXO)
|
По запросу | ||
|
MWA-RB
|
Рубидиевый опорный генератор
|
По запросу | ||
|
MWA-RB-ENH
|
Улучшенный рубидиевый опорный генератор
|
По запросу | ||
|
MWA-ULPN
|
Ультранизкий фазовый шум (-137 дБн/Гц на отстр. 10 кГц от 1 ГГц)
|
По запросу | ||
|
MWA-DDR
|
DDR-память объемом 4 ГБ (2 млрд. отсч.)
|
По запросу | ||
|
MWA-RC
|
Удаленное управление
|
По запросу | ||
|
MWA-PN
|
Анализ фазовых шумов
|
По запросу | ||
|
MWA-EMI
|
Набор фильтров ЭМИ
|
По запросу | ||
|
MWA-PC
|
Встроенный ПК с сенсорным дисплеем (без данной опции управление осуществляется от внешнего ПК через Ethernet)
|
По запросу | ||
|
MWА-100G
|
Интерфейс ввода-вывода 100 Гбит/с (QSFP28)
|
По запросу | ||
|
MWA-2CH
|
Второй синхронный канал с диапазоном частот 8 кГц .. 1.5 ГГц
|
По запросу | ||
|
MWA-UPR
|
Доступ пользователя к программированию ПЛИС
|
По запросу | ||
|
MWA-UVSA
|
Векторный анализ сигналов со всеми априорно неизвестными параметрами
|
По запросу | ||
|
MWA-RT
|
Анализ спектра в реальном времени
|
По запросу | ||
|
MWA-AMFM
|
Демодуляторы АМ, ЧМ (включая широкополосные, радиовещательные, стерео), встроенная акустическая система и выход LineOut
|
По запросу | ||
|
MWA-MD
|
Измерительный демодулятор АМ/ЧМ
|
По запросу | ||
|
MWA-LPN
|
Уменьшенный фазовый шум
|
По запросу | ||
|
MWA-VSA
|
Векторный анализ сигналов
|
По запросу |
