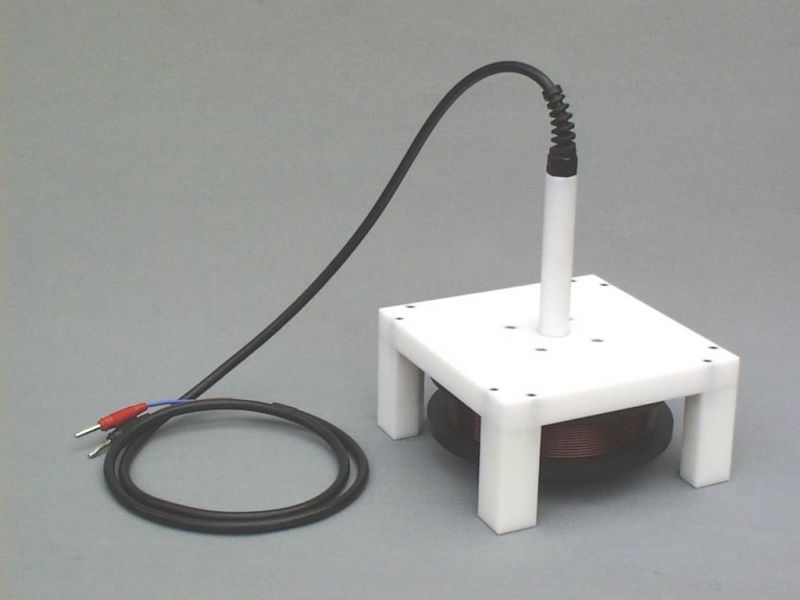

Круглая катушка FESP 5133-1330
Наличие: По запросуПо запросу По запросу По запросу
Катушки Гельмгольца/излучающие рамки FESP 5133-1330 Подробнее
Компания Schwarzbeck Mess-Elektronik - немецкая фирма, разрабатывающая и производящая продукцию для измерений и испытаний на ЭМС (электромагнитную совместимость). Компания была основана в 1953 году в Германии Гюнтером Шварцбеком, который во всей Европе считается основоположником по созданию приборов для ЭМС-измерений. Головной офис Schwarzbeck Mess-Elektronik расположен в городе Шёнау-им-Шварцвальд.
Компания Schwarzbeck Mess-Elektronik выпускает широкий ряд измерительных антенн с сопутствующими аксессуарами, эквиваленты сети, системы… подробнее
Обзор
Свернуть
Развернуть
Основные возможности и технические характеристики
The handheld coil FESP 5133-1330 was designed for immunity testing against magnetic fields up to approx. 20 kHz. The coil has 225 turns of Cu-wire on 15 layers. There are spacers to provide a constant distance of 50 mm between coil center and EuT-surface. The generated magnetic fieldstrength is direct proportional to the coil current. Typical Applications are Immunity Tests according to the Measuring Method SF 01 G acc. to VG 95377 standard.
Свернуть
Развернуть
Основные возможности и технические характеристики
The handheld coil FESP 5133-1330 was designed for immunity testing against magnetic fields up to approx. 20 kHz. The coil has 225 turns of Cu-wire on 15 layers. There are spacers to provide a constant distance of 50 mm between coil center and EuT-surface. The generated magnetic fieldstrength is direct proportional to the coil current. Typical Applications are Immunity Tests according to the Measuring Method SF 01 G acc. to VG 95377 standard.
Свернуть
Развернуть
Комплектация
- Узнайте по тел.: +7 (495) 105 96 88
- Напишите нам письмо: info@micro-electronics.ru
Свернуть
Развернуть
Комплектация
- Узнайте по тел.: +7 (495) 105 96 88
- Напишите нам письмо: info@micro-electronics.ru
Свернуть
Развернуть
Сведения о реестре СИ
Номер в госреестре
Не в реестре
Наименование СИ
Обозначение типа СИ
Изготовитель
Срок свидетельства или заводской номер
Свернуть
Развернуть
Сведения о реестре СИ
Номер в госреестре
Не в реестре
Наименование СИ
Обозначение типа СИ
Изготовитель
Срок свидетельства или заводской номер
Характеристики
Загрузить технические характеристики
| Medium coil diameter: | 126 mm |
| Medium Coil Distance to Surface: | 50 mm |
| Number of turns: | 225 |
| Wire Diameter: | 2 mm |
| Mechanical Dimensions: | 190 x 190 x 290 mm |
| Terminals: | 4 mm Laborstecker |
| Usable Frequency Range: | 0 - 20 (50) kHz |
| Inductance: | 6.5 mH |
| Resistance: | 0.5 Ω |
| Capacitance: | 240-300 pF |
| Resonance Frequency: | 120 kHz |
| Impedance: | |Z|=42 Ω @ 1 kHz |
| Max. Current: | 20 A |
| Max. Fieldstrength at 50 mmspacing: | 17 kA/m |
|
Max. magnetic fieldstrength at 1 A coil current in 50 mm distance: |
858.2 A/m |
| Required Current for 1000 A/m in 50 mm distance: | 1.165 A |
| Magnetic Flux Density at 1 A coil current in 50 mm distance: |
1.078 mT |
| Conversion Current-Magnetic Fielstrength: | 58.67 dB/m |
|
Weight: |
5.3 kg |
|
Standard: |
Measuring Method SF 01 G acc. to VG95377 |
Модели и опции
Товар |
|
|
|
Модели и Опции |
Описание |
Цена | Заказать |
0
| Модели |
|
FESP 5133-1330
|
Круглая катушка FESP 5133-1330
|
По запросу |
