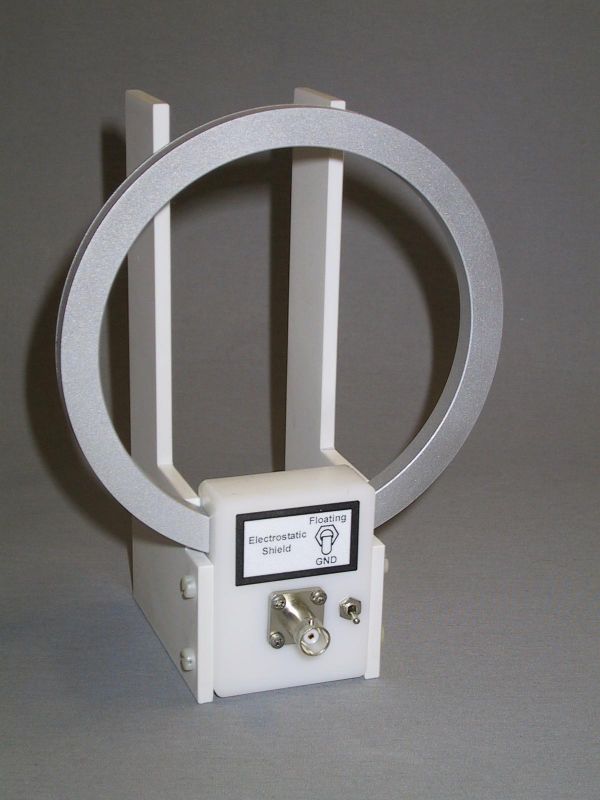

Круглая экранированная катушка FESP 5133-7/41
Наличие: По запросуПо запросу По запросу По запросу
Катушки Гельмгольца/излучающие рамки FESP 5133-7/41 Подробнее
Компания Schwarzbeck Mess-Elektronik - немецкая фирма, разрабатывающая и производящая продукцию для измерений и испытаний на ЭМС (электромагнитную совместимость). Компания была основана в 1953 году в Германии Гюнтером Шварцбеком, который во всей Европе считается основоположником по созданию приборов для ЭМС-измерений. Головной офис Schwarzbeck Mess-Elektronik расположен в городе Шёнау-им-Шварцвальд.
Компания Schwarzbeck Mess-Elektronik выпускает широкий ряд измерительных антенн с сопутствующими аксессуарами, эквиваленты сети, системы… подробнее
Обзор
Свернуть
Развернуть
Основные возможности и технические характеристики
The magnetic field monitoring loop FESP 5133-7/41 was designed to measure magnetic fields in the frequency range up to 200 kHz. The coil is made of 36 turns AWG 7/41 RF-litz wire. The turns are shielded to suppress eventually disturbing electric fields. The field pickup coil can be attached to RF-voltmeters with high impedance or to measuring equipment with 50 Ω input. Depending on the connected equipment the respective correction factors must be used.
Свернуть
Развернуть
Основные возможности и технические характеристики
The magnetic field monitoring loop FESP 5133-7/41 was designed to measure magnetic fields in the frequency range up to 200 kHz. The coil is made of 36 turns AWG 7/41 RF-litz wire. The turns are shielded to suppress eventually disturbing electric fields. The field pickup coil can be attached to RF-voltmeters with high impedance or to measuring equipment with 50 Ω input. Depending on the connected equipment the respective correction factors must be used.
Свернуть
Развернуть
Комплектация
- Узнайте по тел.: +7 (495) 105 96 88
- Напишите нам письмо: info@micro-electronics.ru
Свернуть
Развернуть
Комплектация
- Узнайте по тел.: +7 (495) 105 96 88
- Напишите нам письмо: info@micro-electronics.ru
Свернуть
Развернуть
Сведения о реестре СИ
Номер в госреестре
Не в реестре
Наименование СИ
Обозначение типа СИ
Изготовитель
Срок свидетельства или заводской номер
Свернуть
Развернуть
Сведения о реестре СИ
Номер в госреестре
Не в реестре
Наименование СИ
Обозначение типа СИ
Изготовитель
Срок свидетельства или заводской номер
Характеристики
Загрузить технические характеристики
| Number of turns: | 36 |
|
Medium coil diameter: |
133 mm |
| Usable Freqency Range: | 0.01 kHz - 250 kHz |
| Resonance Frequency: | 1 MHz |
| Inductance: | 310 µH |
| Resistance: | 10.5 Ω |
| Capacitance: | 83.5 pF |
| Max. magnetic fieldstrength: |
10 kA/m f<600 Hz 1 kA/m f<6 kHz 100 A/m f<200 kHz |
|
Weight: |
220 g |
|
Mechanical Dimensions: |
136 x 177 x 36 mm |
|
Terminals: |
BNC |
Модели и опции
Товар |
|
|
|
Модели и Опции |
Описание |
Цена | Заказать |
0
| Модели |
|
FESP 5133-7/41
|
Круглая экранированная катушка FESP 5133-7/41
|
По запросу |
