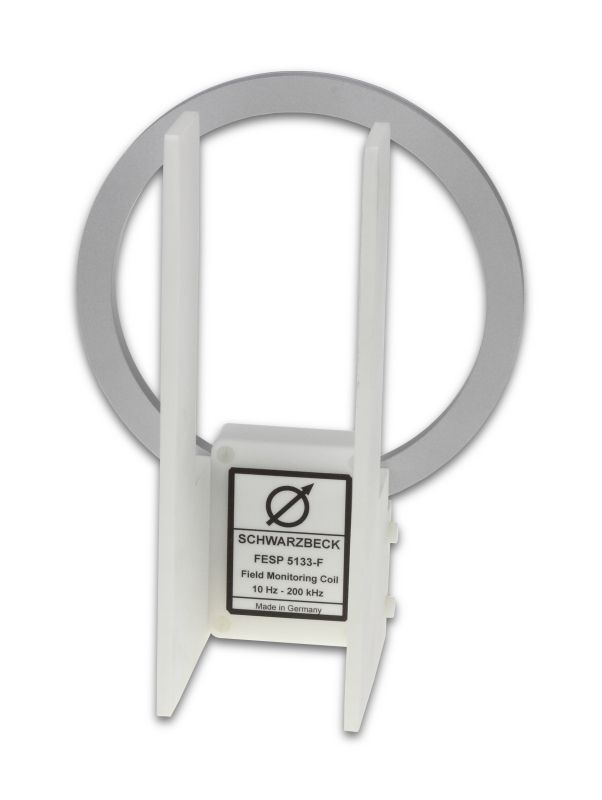

Катушка мониторинга поля FESP 5133-F

FESP 5133-F
Для увеличения картинки наведите мышкой
FESP 5133-FFESP 5133-F
FESP 5133-FFESP 5133-F

Наличие: По запросу

По запросу
По запросу
По запросу

Катушки Гельмгольца/излучающие рамки FESP 5133-F Подробнее




Компания Schwarzbeck Mess-Elektronik - немецкая фирма, разрабатывающая и производящая продукцию для измерений и испытаний на ЭМС (электромагнитную совместимость).

Компания была основана в 1953 году в Германии Гюнтером Шварцбеком, который во всей Европе считается основоположником по созданию приборов для ЭМС-измерений. Головной офис Schwarzbeck Mess-Elektronik расположен в городе Шёнау-им-Шварцвальд.

Компания Schwarzbeck Mess-Elektronik выпускает широкий ряд измерительных антенн с сопутствующими аксессуарами, эквиваленты сети, системы… подробнее




Обзор
Свернуть Развернуть
Основные возможности и технические характеристики
The Loop Sensor FESP 5133-F was designed to monitor the generated magnetic fields in radiated susceptibility tests. There is nearly no difference to the FESP 5133-7/41, which was originally designed for MIL-STD461E and previous versions, in which the RF-litz wire type AWG 7/41 was specified. Recent versions of MIL-STD461 F and G require a resistance between 5 Ω to 10 Ω for the loop sensor instead. This new requirement was met by the use of a suitable RF-litz wire, which provides a resistance of 7.2 Ω for the FESP 5133-F.
Свернуть Развернуть
Основные возможности и технические характеристики
The Loop Sensor FESP 5133-F was designed to monitor the generated magnetic fields in radiated susceptibility tests. There is nearly no difference to the FESP 5133-7/41, which was originally designed for MIL-STD461E and previous versions, in which the RF-litz wire type AWG 7/41 was specified. Recent versions of MIL-STD461 F and G require a resistance between 5 Ω to 10 Ω for the loop sensor instead. This new requirement was met by the use of a suitable RF-litz wire, which provides a resistance of 7.2 Ω for the FESP 5133-F.
Свернуть Развернуть
Сведения о реестре СИ
Номер в госреестре
Не в реестре
Наименование СИ

Обозначение типа СИ

Изготовитель

Срок свидетельства или заводской номер

Свернуть Развернуть
Сведения о реестре СИ
Номер в госреестре
Не в реестре
Наименование СИ

Обозначение типа СИ

Изготовитель

Срок свидетельства или заводской номер

Характеристики
Загрузить технические характеристики

Number of turns: 36

Medium coil diameter:

133 mm
Usable Freqency Range: 0.01 kHz - 200 kHz
Resonance Frequency: ~700 kHz
Inductance: ~330 µH
Resistance: 7.2 +/- 1 Ω
Capacitance: ~157 pF

Weight:

220 g

Mechanical Dimensions:

136 x 177 x 36 mm

Mount:

3/8"

Terminals:

BNC

Standards:

MIL-STD-461F
MIL-STD-461G


Модели и опции
Товар
Модели и Опции
Описание
Цена Заказать
Модели
FESP 5133-F
Катушка мониторинга поля FESP 5133-F
По запросу
