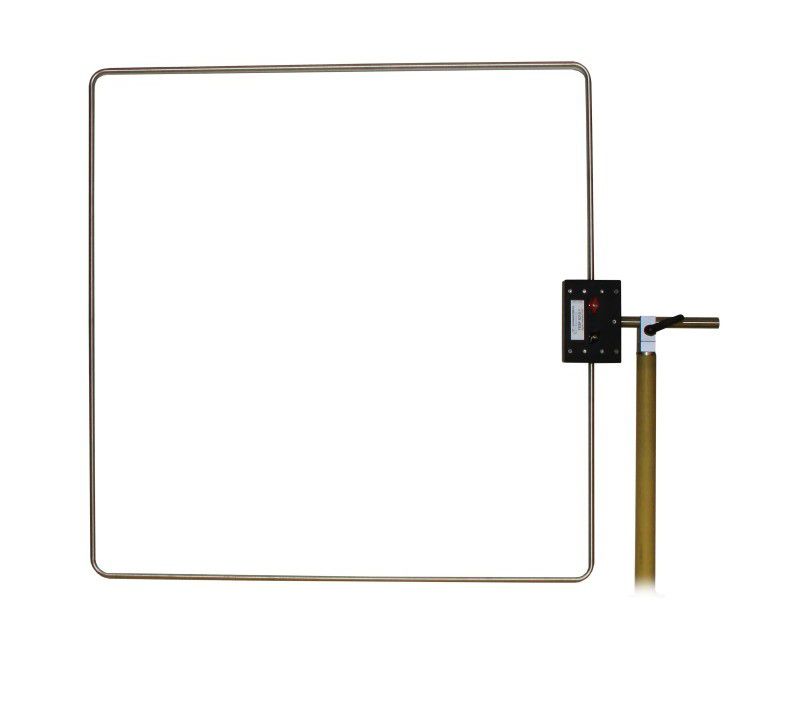

Квадратная индукционная катушка FESP 5210-1

FESP 5210-1
Для увеличения картинки наведите мышкой
FESP 5210-1FESP 5210-1FESP 5210-1
FESP 5210-1FESP 5210-1FESP 5210-1

Наличие: По запросу

По запросу
По запросу
По запросу

Катушки Гельмгольца/излучающие рамки FESP 5210-1 Подробнее




Компания Schwarzbeck Mess-Elektronik - немецкая фирма, разрабатывающая и производящая продукцию для измерений и испытаний на ЭМС (электромагнитную совместимость).

Компания была основана в 1953 году в Германии Гюнтером Шварцбеком, который во всей Европе считается основоположником по созданию приборов для ЭМС-измерений. Головной офис Schwarzbeck Mess-Elektronik расположен в городе Шёнау-им-Шварцвальд.

Компания Schwarzbeck Mess-Elektronik выпускает широкий ряд измерительных антенн с сопутствующими аксессуарами, эквиваленты сети, системы… подробнее




Обзор
Свернуть Развернуть
Основные возможности и технические характеристики

The square induction coil FESP 5210-1 is used to generate magnetic fields for immunity testing according to IEC 61000-4-8, IEC 61000-4-9 and IEC 61000-4-10. The edge length of the square shaped coil is 1 m. The coil comes with wing terminals, which allow a versatile and simple connection to the current source.

Operation as Helmholtz Coil:

Two square induction coil FESP 5210-1 can be combined to form a Helmholtz coil pair. The main advantages of a Helmholtz coil pair is an increase of fieldstrength and a significant improve- ment of field uniformity. For this purpose the coil planes are aligned in parallel. Electrically the coils have to be wired in series, keeping in mind that the current through the coils must flow in the same direction. This is very important to obtain the wanted addition of both fieldstrength contributions in the volume between the coils.

Свернуть Развернуть
Основные возможности и технические характеристики

The square induction coil FESP 5210-1 is used to generate magnetic fields for immunity testing according to IEC 61000-4-8, IEC 61000-4-9 and IEC 61000-4-10. The edge length of the square shaped coil is 1 m. The coil comes with wing terminals, which allow a versatile and simple connection to the current source.

Operation as Helmholtz Coil:

Two square induction coil FESP 5210-1 can be combined to form a Helmholtz coil pair. The main advantages of a Helmholtz coil pair is an increase of fieldstrength and a significant improve- ment of field uniformity. For this purpose the coil planes are aligned in parallel. Electrically the coils have to be wired in series, keeping in mind that the current through the coils must flow in the same direction. This is very important to obtain the wanted addition of both fieldstrength contributions in the volume between the coils.

Свернуть Развернуть
Сведения о реестре СИ
Номер в госреестре
Не в реестре
Наименование СИ

Обозначение типа СИ

Изготовитель

Срок свидетельства или заводской номер

Свернуть Развернуть
Сведения о реестре СИ
Номер в госреестре
Не в реестре
Наименование СИ

Обозначение типа СИ

Изготовитель

Срок свидетельства или заводской номер

Характеристики
Загрузить технические характеристики

Frequency range: DC ... 10 MHz
Edge length: 1 m +/- 1 %
Number of turns: 1
Max. cont. current: 100 A

Max. current (10 min):

150 A
Max. current (1 min): 200 A
Max. cont. fieldstrength
(coil center):
90 A/m

Inductance:

3.4 µH
Self resonance: 16 MHz
Material / diameter: Aluminium 12 mm
Mounting tube: 22 x 195 mm
Weight: 1.5 kg
Connector: 4 mm wing terminals

Standard:

IEC 61000-4-8
IEC 61000-4-9
IEC 61000-4-10
