Компания Schwarzbeck Mess-Elektronik - немецкая фирма, разрабатывающая и производящая продукцию для измерений и испытаний на ЭМС (электромагнитную совместимость). Компания была основана в 1953 году в Германии Гюнтером Шварцбеком, который во всей Европе считается основоположником по созданию приборов для ЭМС-измерений. Головной офис Schwarzbeck Mess-Elektronik расположен в городе Шёнау-им-Шварцвальд.
Компания Schwarzbeck Mess-Elektronik выпускает широкий ряд измерительных антенн с сопутствующими аксессуарами, эквиваленты сети, системы… подробнее

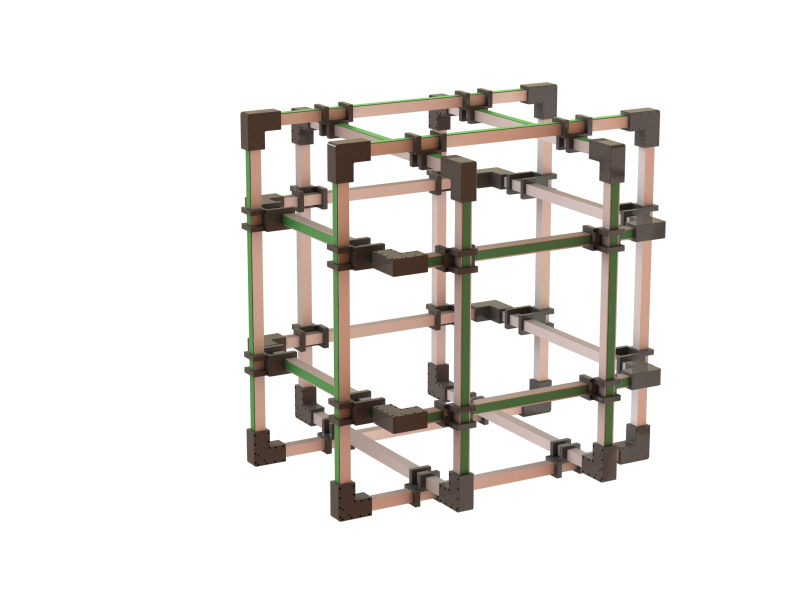

With the three-dimensional Helmholtz coil HHS 3D 5213-50 it is possible to create any vector field.
Helmholtz Coils and resulting fieldstrength in direction of the rotational axis presented in a graph. The total fieldstrength between the coils is the sum of both contributions of each single coil. A uniform fieldstrength characteristic over a large volume can be achieved, choosing the appropriate coil spacing (Coil spacing = 0.6 * sidelength).
With the three-dimensional Helmholtz coil HHS 3D 5213-50 it is possible to create any vector field.
Helmholtz Coils and resulting fieldstrength in direction of the rotational axis presented in a graph. The total fieldstrength between the coils is the sum of both contributions of each single coil. A uniform fieldstrength characteristic over a large volume can be achieved, choosing the appropriate coil spacing (Coil spacing = 0.6 * sidelength).
- Узнайте по тел.: +7 (495) 105 96 88
- Напишите нам письмо: info@micro-electronics.ru
- Узнайте по тел.: +7 (495) 105 96 88
- Напишите нам письмо: info@micro-electronics.ru
| HHS 3D 5213-50 - 3D Helmholtz-Coil | |
| Number of turns (per Coil) | 50 |
| Maximum Coil Current: | 8 A (5 min.) |
| Nominal Coil Current: | 5 A continuos |
| Maximum Magnetic Field Strength: | 390 A/m |
| Nominal Magnetic Field Strength: | 240 A/m continuos |
| Dimensions: | 1.4 m x 1.4 m x 1.3 m |
| Frequency Range: | DC - 20 kHz |
| Resonant Frequency (per Coil): | > 30 kHz |
| Weight: | ca. 85 kg |
|
Inner Coil (Y-Axis) |
|
| Effective Coil Dimensions: | 1.1 m x 1.1 m |
| Coil Separation acc. EN 55103: | 62 cm |
| Magnetic Field Strength, 1 A: | 57.7 A/m |
| Resistance (Coil pair): | 3.0 Ω |
| Inductance (Coil pair): | 19.08 mH (Coil Dist. 0.62 m) |
|
Center Coil (X-Axis) |
|
| Effective Coil Dimensions: | 1.21 m x 1.21 m |
| Coil Separation acc. EN 55103: | 68 cm |
| Magnetic Field Strength, 1 A: | 52.5 A/m |
| Resistance (Coil pair): | 3.3 Ω |
| Inductance (Coil pair): | 21.3 mH (Coil Dist. 0.68 m) |
|
Outer Coil (Z-Axis) |
|
| Effective Coil Dimensions: | 1.32 m x 1.32 m |
| Coil Separation acc. EN 55103: | 74 cm |
| Magnetic Field Strength, 1 A: | 48.2 A/m |
| Resistance (Coil pair): | 3.6 Ω |
| Inductance (Coil pair): | 23.58 mH (Coil Dist. 0.74 m) |
