Эквивалент сети V-LISN, 9 кГц – 30 МГц, 50 мкГн+5 Ом|| 50 Ом, 4х16/25 А, 2х16 А и 4х16 А розетка CEKON, эквивалент руки.

NSLK 8126
Для увеличения картинки наведите мышкой
NSLK 8126
NSLK 8126
НаличиеПо запросу
По запросу
По запросу
По запросу
Эквиваленты сети (LISN) NSLK 8126 Подробнее
Обзор
Свернуть Развернуть
Основные возможности и технические характеристики

Эквивалент сети для местного и дистанционного режимов управления, с и без дополнительного источника питания (Версии rcps и rcfm)
50 Ом // 50 мГн + 5 Ом, 9 кГц - 30 МГц, CISPR 16


Эквивалент сети данного типа может использоваться для любых напряжений постоянного (DC) и переменного (AC) тока до значений: 250  В AC (3 фазы 400 В), 50 Гц или 60 Гц или напряжения постоянного тока до 400 В (доступна опция для более высоких напряжений). Регулировки напряжения отсутствуют, подключается к любому доступному или требуемому источнику. Существует одно ограничение: большинство эквивалентов сети не могут быть использованы с источником 115 В/400 Гц из-за восьмикратного превышения по току заземления.Заземление эквивалента сети перед подсоединением его к источнику питанию.

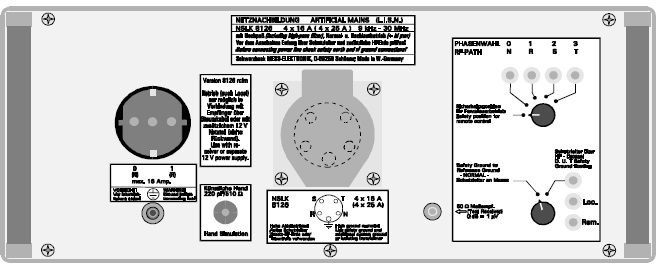

Элементы передней панели и управления:

1.  Розетка типа CEKON для тестируемых технических средств, розетка типа  "Schuko" для тестируемых технических средств
2.  Вращаемый переключатель для выбора фазы
3.  Прямое заземление для тестируемого технического средства
4.  BNC-разъем приемника 5.  Разъем для эквивалента сети.
6.  Разъем заземления
*7 Светодиоды отображают режимы работы Местный/Дистанционный, Прямое заземление и Выбор линии


Для версии rcfm необходимы или кабель 9 пин для соединения с приемником  FMLK  1518  /FCKL  1528 или внешнее питание 12 В / 100 мА. Для версии rcps необходимы кабель 9 пин для соединения с приемником FMLK 1518 / FCKL 1528 или дополнительное питание 220 В.


1)  Тип: 4 линии, асимметричный V - образный эквивалент сети для местного и дистанционного управления. Версии rcps с / версия rcfm без дополнительного источника питания.
2)  Управление: Линии и нулевой защитный проводник выбирается с помощью вращающегося переключателя или 4 бит кодом.
3) Стабилизация импеданса: 50 Ом|| (50 мкГн + 5 Ом), Предфильтр 250 мкГн / 4 мкФ + 8 мкФ, согласование импеданса в соотв. CISPR 16 (+-20 %).
4) Диапазон частот: 10 (9) кГц - 30 МГц.
5) Номинальная мощность: 16 (25) А, катушки индуктивности без сердечника, без интермодуляций.
6) Высокая мощность: В соответствии CISPR 16, для уменьшенных сопротивления AC / DC.
7) СВЧ изоляция: 40 кГц: Изоляция выводов 45 дБ 50 кГц: СВЧ изоляция 50 дБ
8) Разъем для тестируемого технического средства: розетка типа CEKON 3 фазы, розетка типа "Schuko". P. E. соединяется напрямую к заземлению.
9) СВЧ выход: BNC-разъем на передней панеле, 50 Ом
10) Корпус: 19"
11) Безопасность: Класс 1 в соотв. VDE 0100/ 5.73/10.73 часть 1 VDE 0411, глава 8.10
12) Ток заземления: В соотв. VDE 0876, часть 1 (9.78), вызванного 8 мкФ + 4 мкФ.

8 A Электрическая схема СВЧ секции


Свернуть Развернуть
Основные возможности и технические характеристики

Эквивалент сети для местного и дистанционного режимов управления, с и без дополнительного источника питания (Версии rcps и rcfm)
50 Ом // 50 мГн + 5 Ом, 9 кГц - 30 МГц, CISPR 16


Эквивалент сети данного типа может использоваться для любых напряжений постоянного (DC) и переменного (AC) тока до значений: 250  В AC (3 фазы 400 В), 50 Гц или 60 Гц или напряжения постоянного тока до 400 В (доступна опция для более высоких напряжений). Регулировки напряжения отсутствуют, подключается к любому доступному или требуемому источнику. Существует одно ограничение: большинство эквивалентов сети не могут быть использованы с источником 115 В/400 Гц из-за восьмикратного превышения по току заземления.Заземление эквивалента сети перед подсоединением его к источнику питанию.

Элементы передней панели и управления:

1.  Розетка типа CEKON для тестируемых технических средств, розетка типа  "Schuko" для тестируемых технических средств
2.  Вращаемый переключатель для выбора фазы
3.  Прямое заземление для тестируемого технического средства
4.  BNC-разъем приемника 5.  Разъем для эквивалента сети.
6.  Разъем заземления
*7 Светодиоды отображают режимы работы Местный/Дистанционный, Прямое заземление и Выбор линии


Для версии rcfm необходимы или кабель 9 пин для соединения с приемником  FMLK  1518  /FCKL  1528 или внешнее питание 12 В / 100 мА. Для версии rcps необходимы кабель 9 пин для соединения с приемником FMLK 1518 / FCKL 1528 или дополнительное питание 220 В.


1)  Тип: 4 линии, асимметричный V - образный эквивалент сети для местного и дистанционного управления. Версии rcps с / версия rcfm без дополнительного источника питания.
2)  Управление: Линии и нулевой защитный проводник выбирается с помощью вращающегося переключателя или 4 бит кодом.
3) Стабилизация импеданса: 50 Ом|| (50 мкГн + 5 Ом), Предфильтр 250 мкГн / 4 мкФ + 8 мкФ, согласование импеданса в соотв. CISPR 16 (+-20 %).
4) Диапазон частот: 10 (9) кГц - 30 МГц.
5) Номинальная мощность: 16 (25) А, катушки индуктивности без сердечника, без интермодуляций.
6) Высокая мощность: В соответствии CISPR 16, для уменьшенных сопротивления AC / DC.
7) СВЧ изоляция: 40 кГц: Изоляция выводов 45 дБ 50 кГц: СВЧ изоляция 50 дБ
8) Разъем для тестируемого технического средства: розетка типа CEKON 3 фазы, розетка типа "Schuko". P. E. соединяется напрямую к заземлению.
9) СВЧ выход: BNC-разъем на передней панеле, 50 Ом
10) Корпус: 19"
11) Безопасность: Класс 1 в соотв. VDE 0100/ 5.73/10.73 часть 1 VDE 0411, глава 8.10
12) Ток заземления: В соотв. VDE 0876, часть 1 (9.78), вызванного 8 мкФ + 4 мкФ.

8 A Электрическая схема СВЧ секции


Комплектацию Вы можете узнать:
По тел.: +7 (495) 105 96 88 или
Написать нам письмо: info@micro-electronics.ru
Комплектацию Вы можете узнать:
По тел.: +7 (495) 105 96 88 или
Написать нам письмо: info@micro-electronics.ru
Свернуть Развернуть
Сведения о реестре СИ

Номер в Госреестре

Наименование СИ

Обозначение типа СИ

Изготовитель

Срок свидетельства или заводской номер

55151-13
Эквиваленты сети
NSLK 812x/NNLK 812x
"Schwarzbeck Mess-Elektronik OHG" Германия
04.10.2018 г.
Свернуть Развернуть
Сведения о реестре СИ

Номер в Госреестре

Наименование СИ

Обозначение типа СИ

Изготовитель

Срок свидетельства или заводской номер

55151-13
Эквиваленты сети
NSLK 812x/NNLK 812x
"Schwarzbeck Mess-Elektronik OHG" Германия
04.10.2018 г.
Модели и опции
Товар
Модели и Опции
Описание
Цена Заказать
Order number of the suitable remote control cable
RCCAB1
Schwarzbeck EMI receiver • FMLK 1518 • FCKL 1528 • FCLE 1535
По запросу
- шт +
RCCAB2
Rohde & Schwarz EMI receiver equipped with a 25 pin userport: • ESPI • ESCS • ESCI • ESU • ESHS30; Agilent MXE receiver with a 25 pin AUX/IO port
По запросу
- шт +
RCCAB3
Rohde & Schwarz EMI receiver equipped with a 9 pin AUX port: • ESL (nur mit Option/ with option R&S FSL–B5 only) • ESR • ESRP • ESW
По запросу
- шт +
RCCAB4
Gauss Instruments TDEMI equipped with a 25pin userport
По запросу
- шт +
RCCAB5
PMM 9010 with DSU315 jack
По запросу
- шт +
RCCAB6
Rohde & Schwarz ESIB
По запросу
- шт +
Selection of LISN in the receiver software
NSLK 8126
ESH2-Z5 (ENV4200 - limited functionality)
По запросу
- шт +
NSLK 8128
ESH2-Z5 (ENV4200 - limited functionality)
По запросу
- шт +
NNLK 8121
ESH2-Z5 (ENV4200 - limited functionality)
По запросу
- шт +
NNLK 8129
ESH2-Z5 (ENV4200 - limited functionality)
По запросу
- шт +
NNLK 8130
ESH2-Z5 (ENV4200 - limited functionality)
По запросу
- шт +
(PVDC)
ESH2-Z5 (ENV4200 - limited functionality)
По запросу
- шт +
LISN in use
Select the following LISN type in the C&S EMC32 software or in the menu of the receiver
По запросу
- шт +
NSLK 8127
ESH2-Z5 (ENV4200 - limited functionality)
По запросу
- шт +
