Генератор функций/произвольных сигналов 1 или 2 канала от 1 мкГц до 150 МГц Tektronix AFG3000C

AFG3000C
Для увеличения картинки наведите мышкой
AFG3000CAFG3000CAFG3000CAFG3000C
AFG3000CAFG3000CAFG3000CAFG3000C
НаличиеПо запросу
По запросу
По запросу
По запросу
Генераторы сигналов AFG3000C Подробнее
Обзор
Свернуть Развернуть
Основные возможности и технические характеристики

Непревзойденная производительность, гибкость, интуитивно понятное управление и доступная цена делают генераторы сигналов произвольной формы, стандартных функций и импульсных сигналов серии AFG3000C самыми востребованными приборами в отрасли.

Основные технические характеристики
  • Сигналы синусоидальной формы частотой до 10 МГц, 25 МГц, 100 МГц или 240 МГц
  • Сигналы произвольной формы с разрешением 14 разрядов, 250 Мвыб/с, 1 Гвыб/с или 2 Гвыб/с
  • Амплитуда до 20 Впик-пик на нагрузке 50 Ом
  • Основные особенности
  • 5,6-дюймовый цветной ЖК дисплей, обеспечивающий полную уверенность в настройках и форме сигнала
  • Многоязычный интуитивно понятный интерфейс ускоряет настройку
  • Генерация импульсов с регулируемой длительностью фронта
  • Виды модуляции: АМ, ЧМ, ФМ, ЧМн, ШИМ
  • Свипирование и пакетные сигналы
  • Двухканальные модели позволяют сэкономить средства и рационально использовать рабочее пространство
  • Разъем USB на передней панели для сохранения сигналов на внешних накопителях
  • Интерфейсы USB, GPIB и LAN
  • Драйверы LabVIEW и LabWindows/IVI-C
  • Области применения
  • Разработка и тестирование электронных устройств
  • Имитация датчиков
  • Функциональное тестирование
  • Обучение
  • Высокая производительность и гибкость

    Пользователю предоставляется выбор из 12 стандартных сигналов. Сигналы произвольной формы могут иметь длину до 128 000 точек с высокими частотами дискретизации. Для импульсных сигналов можно независимо устанавливать длительность переднего и заднего фронта. Имеется возможность подачи внешних сигналов и сложения их с выходным сигналом. Двухканальные модели могут генерировать полностью идентичные или разные сигналы. Все приборы оснащены высокостабильным опорным генератором с дрейфом всего ±1•10-6 в год.

    Интуитивно понятный интерфейс пользователя открывает доступ ко всей информации

    На цветном ЖК экране, предусмотренном на всех моделях, отображается форма сигнала и все его основные параметры. Это дает полную уверенность в правильности настроек и позволяет сфокусироваться только на выполняемой работе. Клавиши быстрого доступа обеспечивают прямой выбор часто используемых функций и настроек. Другие функции и параметры можно удобно выбирать через четко структурированное меню. Это ускоряет обучение работе с прибором, управление которым очень похоже на управление самыми популярными в мире осциллографами TDS3000.

    Входящее в комплект поставки ПО ArbExpress™ упрощает создание сигналов

    Это приложение для ПК позволяет импортировать сигналы из любого осциллографа Tektronix или описывать их с помощью стандартных функций, редактора уравнений или математических операций.

    Свернуть Развернуть
    Основные возможности и технические характеристики

    Непревзойденная производительность, гибкость, интуитивно понятное управление и доступная цена делают генераторы сигналов произвольной формы, стандартных функций и импульсных сигналов серии AFG3000C самыми востребованными приборами в отрасли.

    Основные технические характеристики
  • Сигналы синусоидальной формы частотой до 10 МГц, 25 МГц, 100 МГц или 240 МГц
  • Сигналы произвольной формы с разрешением 14 разрядов, 250 Мвыб/с, 1 Гвыб/с или 2 Гвыб/с
  • Амплитуда до 20 Впик-пик на нагрузке 50 Ом
  • Основные особенности
  • 5,6-дюймовый цветной ЖК дисплей, обеспечивающий полную уверенность в настройках и форме сигнала
  • Многоязычный интуитивно понятный интерфейс ускоряет настройку
  • Генерация импульсов с регулируемой длительностью фронта
  • Виды модуляции: АМ, ЧМ, ФМ, ЧМн, ШИМ
  • Свипирование и пакетные сигналы
  • Двухканальные модели позволяют сэкономить средства и рационально использовать рабочее пространство
  • Разъем USB на передней панели для сохранения сигналов на внешних накопителях
  • Интерфейсы USB, GPIB и LAN
  • Драйверы LabVIEW и LabWindows/IVI-C
  • Области применения
  • Разработка и тестирование электронных устройств
  • Имитация датчиков
  • Функциональное тестирование
  • Обучение
  • Высокая производительность и гибкость

    Пользователю предоставляется выбор из 12 стандартных сигналов. Сигналы произвольной формы могут иметь длину до 128 000 точек с высокими частотами дискретизации. Для импульсных сигналов можно независимо устанавливать длительность переднего и заднего фронта. Имеется возможность подачи внешних сигналов и сложения их с выходным сигналом. Двухканальные модели могут генерировать полностью идентичные или разные сигналы. Все приборы оснащены высокостабильным опорным генератором с дрейфом всего ±1•10-6 в год.

    Интуитивно понятный интерфейс пользователя открывает доступ ко всей информации

    На цветном ЖК экране, предусмотренном на всех моделях, отображается форма сигнала и все его основные параметры. Это дает полную уверенность в правильности настроек и позволяет сфокусироваться только на выполняемой работе. Клавиши быстрого доступа обеспечивают прямой выбор часто используемых функций и настроек. Другие функции и параметры можно удобно выбирать через четко структурированное меню. Это ускоряет обучение работе с прибором, управление которым очень похоже на управление самыми популярными в мире осциллографами TDS3000.

    Входящее в комплект поставки ПО ArbExpress™ упрощает создание сигналов

    Это приложение для ПК позволяет импортировать сигналы из любого осциллографа Tektronix или описывать их с помощью стандартных функций, редактора уравнений или математических операций.

    Краткое руководство пользователя
    Кабель питания
    кабель USB
    компакт-диск с техническими характеристиками, руководством по функциональной проверке,
    Руководство по программированию
    Руководство по обслуживанию
    Драйверы LabView и IVI
    Компакт диск с ПО ArbExpress™
    Сертификат калибровки.
    Трехлетняя гарантия на все детали и работу.
    Краткое руководство пользователя
    Кабель питания
    кабель USB
    компакт-диск с техническими характеристиками, руководством по функциональной проверке,
    Руководство по программированию
    Руководство по обслуживанию
    Драйверы LabView и IVI
    Компакт диск с ПО ArbExpress™
    Сертификат калибровки.
    Трехлетняя гарантия на все детали и работу.
    Свернуть Развернуть
    Сведения о реестре СИ

    Номер в Госреестре

    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    Не в реестре
    Свернуть Развернуть
    Сведения о реестре СИ

    Номер в Госреестре

    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    Не в реестре

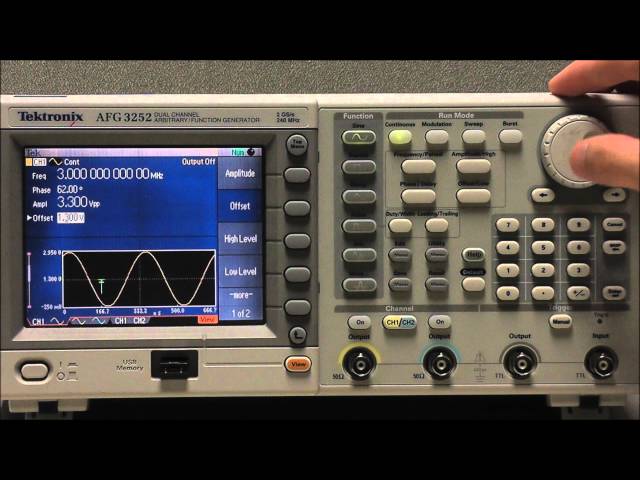

    • Tektronix AFG3000 Arbitrary / Function Generator

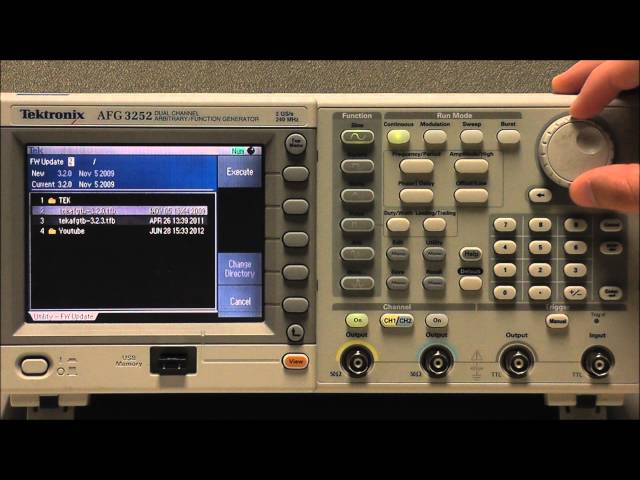

    • How to Update the AFG3000 Firmware

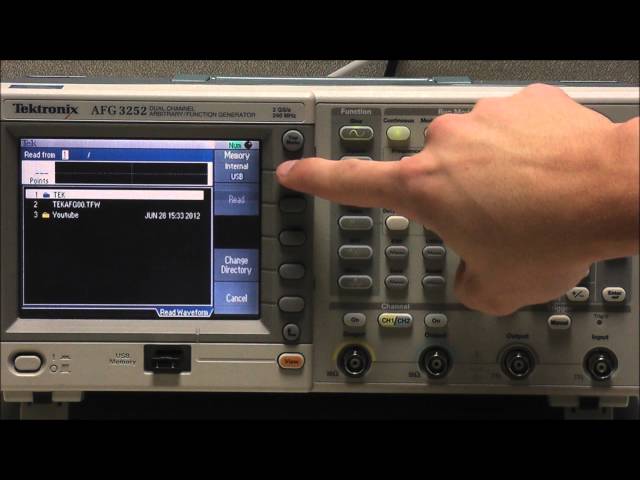

    • How to Save and Recall AFG3000 Arbitrary Waveforms
    • How to Save the AFG3000 Screen image to a file

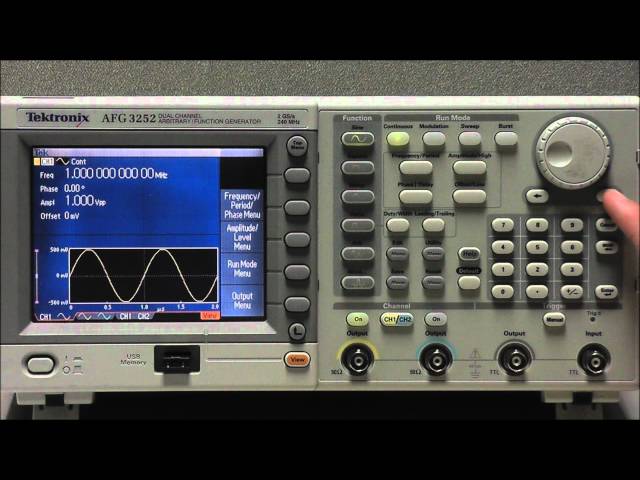

    • How to Save and Recall AFG3000 Setup Files
    Характеристики
    Загрузить технические характеристики

    Приведенные характеристики относятся ко всем моделям, если не указано иное.

    Основные характеристики моделей
    Синусоидальный сигнал
    Синусоидальный сигнал
    AFG3011C AFG3021C, AFG3022C AFG3051C, AFG3052C AFG3101C, AFG3102C AFG3251C, AFG3252C
    От 1 мкГц до 10 МГц От 1 мкГц до 25 МГц От 1 мкГц до 50 МГц От 1 мкГц до 100 МГц От 1 мкГц до 240 МГц

    Синусоидальный сигнал в пакетном режиме
    От 1 мкГц до 5 МГц От 1 мкГц до 12,5 МГц От 1 мкГц до 25 МГц От 1 мкГц до 50 МГц От 1 мкГц до 120 МГц

    Максимальная эффективная частота выходного сигнала
    10 МГц 25 МГц 50 МГц 100 МГц 240 МГц

    Неравномерность АЧХ (1 Впик-пик)
    AFG3011C AFG3021C, AFG3022C AFG3051C, AFG3052C AFG3101C, AFG3102C AFG3251C, AFG3252C
    <5 МГц: ±0,15 дБ
    ≥5 МГц до 10 МГц: ±0,3 дБ
    <5 МГц: ±0,15 дБ
    ≥5 МГц до 20 МГц: ±0,3 дБ
    ≥20 МГц до 25 МГц: ±0,5 дБ
    <5 МГц: ±0,15 дБ
    ≥5 МГц до 45 МГц: ±0,3 дБ
    ≥45 МГц до 50 МГц: ±0,5 дБ
    <5 МГц: ±0,15 дБ
    ≥5 МГц до 25 МГц: ±0,3 дБ
    ≥5 МГц до 100 МГц: ±0,5 дБ
    <5 МГц: ±0,15 дБ
    ≥5 МГц до 25 МГц: ±0,3 дБ
    ≥25 МГц до 100 МГц: ±0,5 дБ
    ≥100 МГц до 200 МГц: ±1,0 дБ
    ≥200 МГц до 240 МГц: ±2,0 дБ

    Гармонические искажения (1 Впик-пик)
    от 10 Гц до 20 кГц
    AFG3011C AFG3021C, AFG3022C AFG3051C, AFG3052C AFG3101C, AFG3102C AFG3251C, AFG3252C
    от 10 Гц до 20 кГц: < -60 дБн
    ≥20 кГц до 1 МГц: < -55 дБн
    ≥1 МГц до 5 МГц: < -45 дБн
    ≥5 МГц до 10 МГц: < -45 дБн
    от 10 Гц до 20 кГц: < -70 дБн
    ≥20 кГц до 1 МГц: < -60 дБн
    ≥1 МГц до 10 МГц: < -50 дБн
    ≥10 МГц до 25 МГц: < -40 дБн
    от 10 Гц до 20 кГц: < -70 дБн
    ≥20 кГц до 1 МГц: < -60 дБн
    ≥1 МГц до 5 МГц: < -50 дБн
    ≥5 МГц до 50 МГц: < -40 дБн
    от 10 Гц до 1 МГц: < -60 дБн
    ≥1 МГц до 5 МГц: < -50 дБн
    ≥5 МГц до 100 МГц: < -37 дБн
    от 10 Гц до 1 МГц: < -60 дБн
    ≥1 МГц до 50 МГц: < -50 дБн
    ≥5 МГц до 25 МГц: < -37 дБн
    ≥25 МГц до 240 МГц: < -30 дБн

    Коэффициент нелинейных искажений
    -<0,2 % (10 Гц - 20 кГц, 1 Впик-пик)

    Паразитные составляющие (1 Впик-пик)

    AFG3011C AFG3021C, AFG3022C AFG3051C, AFG3052C AFG3101C, AFG3102C AFG3251C, AFG3252C
    от 10 Гц до 1 МГц: < -60 дБн
    ≥1 МГц до 10 МГц: < -50 дБн
    от 10 Гц до 1 МГц: < -60 дБн
    ≥1 МГц до 25 МГц: < -50 дБн
    от 10 Гц до 1 МГц: < -60 дБн
    ≥1 МГц до 50 МГц: < -50 дБн
    от 10 Гц до 1 МГц: < -60 дБн
    ≥1 МГц до 25 МГц: < -50 дБн
    ≥25 МГц до 100 МГц: < - 50 дБн + 6 дБ/октаву
    от 10 Гц до 1 МГц: < -50 дБн
    ≥1 МГц до 25 МГц: < -47 дБн
    ≥25 МГц до 240 МГц: < -47 дБн + 6 дБ/октаву

    Фазовый шум (типовое значение)
    < -110 дБн/Гц на частоте 10 МГц, отстройка 10 кГц, 1 Впик-пик < -110 дБн/Гц на частоте 20 МГц, отстройка 10 кГц, 1 Впик-пик

    Остаточный шум тактовой частоты
    -63 дБм -63 дБм -63 дБм -57 дБм -57 дБм

    Прямоугольный сигнал
    Прямоугольный сигнал
    AFG3011C AFG3021C, AFG3022C AFG3051C, AFG3052C AFG3101C, AFG3102C AFG3251C, AFG3252C
    От 1 мкГц до 5 МГц От 1 мкГц до 25 МГц От 1 мкГц до 40 МГц От 1 мкГц до 50 МГц От 1 мкГц до 120 МГц

    Время нарастания/спада
    ≤50 нс ≤9 нс ≤7 нс ≤5 нс ≤2,5 нс

    Джиттер (ср. кв.), типовое значение
    500 пс 500 пс 300 пс 200 пс 100 пс

    Пилообразный сигнал
    Пилообразный сигнал
    AFG3011C AFG3021C, AFG3022C AFG3051C, AFG3052C AFG3101C, AFG3102C AFG3251C, AFG3252C
    От 1 мкГц до 100 кГц От 1 мкГц до 500 кГц От 1 мкГц до 800 кГц От 1 мкГц до 1 МГц От 1 мкГц до 2,4 МГц

    Нелинейность (типовое значение)
    ≤0,2 % от пикового значения выходного сигнала ≤0,1 % от пикового значения выходного сигнала ≤0,1 % от пикового значения выходного сигнала ≤0,15 % от пикового значения выходного сигнала ≤0,2 % от пикового значения выходного сигнала

    Симметрия
    от 0 до 100,0 %

    Импульсный сигнал
    Диапазон частот
    AFG3011C AFG3021C, AFG3022C AFG3051C, AFG3052C AFG3101C, AFG3102C AFG3251C, AFG3252C
    от 1 мГц до 5 МГц от 1 мГц до 25 МГц от 1 мГц до 40 МГц от 1 мГц до 50 МГц от 1 мГц до 120 МГц

    Длительность импульса
    От 80,00 нс до 999,99 с От 16 нс до 999,99 с От 12 нс до 999,99 с От 8,00 нс до 999,99 с От 4,00 нс до 999,99 с

    Разрешение
    10 пс или 5 разрядов

    Коэффициент заполнения
    От 0,001 % до 99,999 % (действует ограничение по длительности импульса)

    Длительность фронта
    От 50 нс до 625 с От 9 нс до 625 с От 7 нс до 625 с От 5 нс до 625 с От 2,5 нс до 625 с

    Разрешение
    10 пс или 4 разряда

    Задержка переднего фронта: диапазон
    (непрерывный режим): от 0 пс до периода повторения
    (пакетный режим с запуском или со стробированием): от 0 пс до периода повторения – [длительность импульса + 0,8 * (длительность переднего фронта +(длительность заднего фронта)]

    Задержка переднего фронта: разрешение
    10 пс или 8 разрядов

    Выброс (типовое значение)
    -5%

    Джиттер (ср. кв.), тип.
    500 пс 500 пс 300 пс 200 пс 100 пс

    Другие сигналы
    AFG3011C AFG3021C, AFG3022C AFG3051C, AFG3052C AFG3101C, AFG3102C AFG3251C, AFG3252C
    От 1 мкГц до 100 кГц От 1 мкГц до 500 кГц От 1 мкГц до 800 кГц От 1 мкГц до 1 МГц От 1 мкГц до 2,4 МГц

    Полоса шума (по уровню -3 дБ)
    10 МГц 25 МГц 50 МГц 100 МГц 240 МГц

    Тип шума: Белый Гауссов шум

    Добавление внутреннего шума
    При включении амплитуда выходного сигнала снижается на 50 %

    Уровень: От 0 до 50 % от выбранной амплитуды сигнала (Впик-пик)

    Разрешение 1%

    Постоянное напряжение (на нагрузке 50 Ом)
    от -10 до +10 В от -5 до +5 В от -5 до +5 В от -5 до +5 В от -2,5 до +2,5 В

    Сигналы произвольной формы
    AFG3011C AFG3021C, AFG3022C AFG3051C, AFG3052C AFG3101C, AFG3102C AFG3251C, AFG3252C
    от 1 мГц до 5 МГц от 1 мГц до 12,5 МГц от 1 мГц до 25 МГц от 1 мГц до 50 МГц от 1 мГц до 120 МГц

    Сигналы произвольной формы в пакетном режиме
    от 1 мГц до 2,5 МГц от 1 мГц до 6,25 МГц от 1 мГц до 12,5 МГц от 1 мГц до 25 МГц от 1 мГц до 60 МГц

    Эффективная полоса аналогового сигнала (-3 дБ)
    8 МГц 70 МГц 100 МГц 225 МГц

    Энергонезависимая память
    4 сигнала

    Память: частота дискретизации (1 К = 1024 точки)
    от 2 до 128 К: 250 Мвыб./с от 2 до 128 К: 250 Мвыб./с от 2 до 16 К: 1 Гвыб./с
    >16 K до 128 K: 250 Мвыб./с
    от 2 до 16 К: 1 Гвыб./с
    >16 K до 128 K: 250 Мвыб./с
    от 2 до 16 К: 2 Гвыб./с
    >16 K до 128 K: 250 Мвыб./с

    Вертикальное разрешение
    14 бит

    Время нарастания/спада
    ≤80 нс ≤14 нс ≤10 нс ≤8 нс ≤3 нс

    Джиттер (ср. кв.)
    4 нс 4 нс 1 нс при 1 Гвыб./с 4 нс при 250 Мвыб./с 1 нс при 1 Гвыб./с 4 нс при 250 Мвыб./с 500 пс при 2 Гвыб./с 4 нс при 250 Мвыб./с

    Амплитуда
    Диапазон, нагрузка 50 Ом
    AFG3011C AFG3021C, AFG3022C AFG3051C, AFG3052C AFG3101C, AFG3102C AFG3251C, AFG3252C
    от 20 мВ пик-пик до 20 В пик-пик от 10 мВ пик-пик до 10 В пик-пик от 10 мВ пик-пик до 10 В пик-пик от 20 мВ пик-пик до 10 В пик-пик ≤200 МГц: от 50 мВ пик-пик до 5 Впик-пик> 200 МГц от 50 мВ пик-пик до 4 В пик-пик

    Диапазон, без нагрузки или на высокоомной нагрузке
    от 40 мВ пик-пик до 40 В пик-пик от 20 мВ пик-пик до 20 В пик-пик от 20 МВ пик-пик до 20 В пик-пик от 40 мВ пик-пик до 20 В пик-пик ≤200 МГц: от 100 мВ пик-пикдо 10 В пик-пик> 200 МГц от 100 мВ пик-пик до 8 В пик-пик

    Погрешность
    ±(2 % от амплитуды ±2 мВ)
    (Синусоидальный сигнал 1 кГц, смещение 0 В, амплитуда >20 мВпик-пик )
    ±(1 % от амплитуды ±1 мВ) (Синусоидальный сигнал 1 кГц, смещение 0 В, амплитуда >10 мВпик-пик )

    Разрешение
    0,1 мВпик-пик, 0,1 мВср. кв., 1 мВ, 0,1 дБм или 4 разряда
    Единицы измерения
    Впик-пик, Вср. кв., дБм (только для синусоидального сигнала) и Вольт (для высокого/низкого уровня)
    Выходное сопротивление
    50 Ом
    Устанавливаемое сопротивление нагрузки
    Выбираемые значения: 50 Ом, от 1 Ом до 10,0 кОм, высокий импеданс (настраивает отображаемую амплитуду в соответствии с выбранным сопротивлением нагрузки)
    Электрическая прочность изоляции
    максимум 42 Впик. относительно шины заземления
    Защита от короткого замыкания
    Выходы сигнала выдерживают долговременное короткое замыкание на землю, имеющую гальваническую развязку
    Защита от внешнего напряжения
    Для защиты выходов сигнала от внешних напряжений используйте адаптер предохранителя 013-0345-xx
    Постоянное смещение
    Диапазон, нагрузка 50 Ом
    AFG3011C AFG3021C, AFG3022C AFG3051C, AFG3052C AFG3101C, AFG3102C AFG3251C, AFG3252C
    ±(10 В пик - Амплитуда пик-пик /2) ±(5 В пик - Амплитуда пик-пик /2) ±(5 В пик - Амплитуда пик-пик /2) ±5 В пикпост. тока ±2,5 В пикпост. тока

    Диапазон, без нагрузки или на высокоомной нагрузке
    ±(20 В пик - Амплитуда пик-пик /2) ±(10 В пик - Амплитуда пик-пик /2) ±(10 В пик - Амплитуда пик-пик /2) ±10 В пикпост. тока ±5 В пикпост. тока

    Погрешность
    ±(2 % от |установленного значения| + 10 мВ +1 % от амплитуды (В пик-пик)) ±(1 % от |установленного значения| + 5 мВ +0,5 % от амплитуды (В пик-пик))

    Разрешение
    1 мВ
    Общие характеристики
    Разрешение установки частоты
    1 мкГц или 12 разрядов
    Внутренняя опорная частота
    Стабильность

    Все сигналы, кроме произвольной формы: ±1•10-6, от 0 до +50 °C

    Сигнал произвольной формы: ±1•10-6 ± 1 мкГц, от 0 до +50 °C

    Относительный уход частоты
    ±1•10-6 в год
    Фаза (кроме пост. напряжения, шума и импульсных сигналов)
    Диапазон
    от -180° до +180°
    Разрешение
    0,01° (синусоидальный сигнал); 0,1° (другие сигналы)
    Добавление внутреннего шума
    При включении амплитуда выходного сигнала снижается на 50 %
    Уровень
    От 0 до 50 % от выбранной амплитуды сигнала (Впик-пик)
    Разрешение
    1%
    Основной выход
    50 Ом
    Дистанционное программирование: Макс. время настройки (типовое)

    GPIB, LAN 10BASE-T / 100BASE-TX, USB 1.1

    Совместимо со стандартами SCPI-1999.0 и IEEE 488-2

    Смена функции
    USB: LAN GPIB
    81 мс 81 мс 81 мс

    Смена частоты (кроме импульсных сигналов)
    2,5 мс 6 мс 3,2 мс

    Смена частоты (для импульсных сигналов)
    40 мс 37 мс 32 мс

    Смена амплитуды
    90 мс 97 мс 90 мс

    Выбор пользовательского сигнала произвольной формы (длиной 4 тыс. точек из накопителя USB)
    48 мс 50 мс 49 мс

    Выбор пользовательского сигнала произвольной формы (длиной 128 тыс. точек из накопителя USB)
    260 мс 266 мс 240 мс

    Дистанционное программирование: время загрузки данных для сигнала из 4000 точек (типовое)
    USB: LAN GPIB
    47 мс 78 мс 320 мс

    Источник питания
    от 100 до 240 В, от 47 до 63 Гц или 115 В, от 360 до 440 Гц
    Потребляемая мощность
    Не более 120 Вт
    Время прогрева (типовое значение)
    20 минут
    Автоматическая калибровка при включении питания, типовое значение
    <10 с
    Акустический шум (типовое значение)
    <50 дБА
    Экран
    цветной ЖК TFT экран с диагональю 5,6 дюймов
    Язык интерфейса и справочной системы
    Английский, французский, немецкий, японский, корейский, португальский, упрощенный и традиционный китайский, русский (выбирается пользователем)
    Характеристики модуляции
    АМ, ЧМ, ФМ
    Сигнал несущей
    Любой, кроме импульсного, шума и постоянного напряжения
    Источник
    Внутренний/внешний
    Внутренний модулирующий сигнал

    Синусоидальный, прямоугольный, пилообразный, шум, произвольная форма

    (АМ: максимальная длина сигнала 4096 точек;

    ЧМ, ФМ: максимальная длина сигнала 2048 точек;

    Частота внутреннего модулирующего сигнала
    от 2 мГц до 50,00 кГц
    Глубина АМ
    от 0,0 до +120,0 %
    Минимальная пиковая девиация ЧМ
    0 Гц
    Максимальная пиковая девиация ЧМ
    См. следующую таблицу Модуляция: Максимальная пиковая девиация ЧМ
    Девиация фазы ФМ
    от -360,0° до +360,0°
    Широтно-импульсная модуляция
    Сигнал несущей
    Импульсный
    Источник
    Внутренний/внешний
    Внутренний модулирующий сигнал

    Синусоидальный, прямоугольный, пилообразный, шум, произвольная форма

    (максимальная длина сигнала 2048 точек)

    Частота внутреннего модулирующего сигнала
    от 2 мГц до 50,00 кГц
    Девиация
    От 0 до 50 % периода импульса
    Максимальная пиковая девиация ЧМ
    Синусоидальная вибрация
    AFG3011C AFG3021C, AFG3022C AFG3051C, AFG3052C AFG3101C, AFG3102C AFG3251C, AFG3252C
    5 МГц 12,5 МГц 25 МГц 50 МГц 120 МГц

    Прямоугольный сигнал
    2,5 МГц 12,5 МГц 20 МГц 25 МГц 60 МГц

    Сигнал произвольной формы
    2,5 МГц 6,25 МГц 12,5 МГц 25 МГц 60 МГц

    Другие
    50 кГц 250 кГц 400 кГц 50 кГц 1,2 МГц

    Частотная манипуляция
    Сигнал несущей
    Любой, кроме импульсного, шума и постоянного напряжения
    Источник
    Внутренний/внешний
    Частота внутреннего модулирующего сигнала
    от 2 мГц до 1000 MHz
    Число манипуляций
    Свипирование
    Сигнал
    Любой, кроме импульсного, шума и постоянного напряжения
    Тип
    Линейное, логарифмическое
    Время свипирования

    от 1 мс до 300 с

    Время удержания/возврата
    от 0 до 300 с
    Макс. общее время свипирования
    300 с
    Разрешение
    1 мс или 4 разряда
    Погрешность общего времени свипирования (типовое значение)
    ≤0.4%
    Мин. начальная/конечная частота

    Все сигналы, кроме произвольной формы: 1 мкГц

    Сигнал произвольной формы: 1 мГц

    Макс. начальная/конечная частота
    См. следующую таблицу
    Свипирование: Макс. начальная/конечная частота
    Синусоидальный сигнал
    AFG3011C AFG3021C, AFG3022C AFG3051C, AFG3052C AFG3101C, AFG3102C AFG3251C, AFG3252C
    10 МГц 25 МГц 50 МГц 100 МГц 240 МГц

    Прямоугольный сигнал
    5 МГц 25 МГц 40 МГц 50 МГц 120 МГц

    Сигнал произвольной формы
    5 МГц 12,5 МГц 25 МГц 50 МГц 120 МГц

    Другие
    100 кГц 500 кГц 800 кГц 1 МГц 2,4 МГц

    Пакетный режим
    Сигналы
    Любой, кроме шума и постоянного напряжения
    Тип
    С запуском, стробируемый (от 1 до 1 000 000 периодов или непрерывно)
    Внутренняя скорость запуска
    от 1 мкс до 500,0 с
    Источники запуска и стробирования
    Внутренний, внешний, интерфейс дистанционного управления
    Характеристики дополнительных входов
    Входы модулирующего сигнала
    Канал 1, канал 2
    Уровень входных сигналов

    Все сигналы, кроме ЧМн: ±1 В

    ЧМн: логический уровень 3,3 В

    Импеданс
    10 кОм
    Диапазон частот
    от 0 до 25 кГц (122 квыб/с)
    Вход внешнего запуска/стробирования пакета
    Уровень

    Совместимый с ТТЛ

    Импеданс
    10 кОм
    Длительность импульса
    100 нс (мин.)
    Перепад
    Положительный/отрицательный, выбирается
    Задержка запуска
    От 0,0 нс до 85 000 с
    Разрешение задержки запуска
    100 пс или 5 разрядов
    Джиттер (ср. кв.), типовое значение
    Пакет: <500 пс (от входа запуска до выхода сигнала)
    Вход опорной частоты 10 МГц
    Импеданс
    1 кОм, связь по переменному току
    Необходимый размах входного напряжения
    от 100 мВпик-пик до 5 Впик-пик
    Диапазон захвата
    10 МГц ±35 кГц
    Дополнительный внешний вход канала 1
    Только для AFG3101C, AFG3102C, AFG3251C, AFG3252C
    Импеданс
    50 Ом
    Уровень входных сигналов
    от -1 до +1 В (пост. напряжение + пик. перем. напряжение)
    Полоса пропускания
    От 0 до10 МГц (-3 дБ) при 1 В пик-пик
    Характеристики дополнительных выходов
    Выход запуска Канала 1
    Уровень
    Положительный импульс уровня ТТЛ на нагрузке 1 кОм
    Выходное сопротивление
    50 Ом
    Джиттер (ср. кв.), типовое значение

    AFG3011C/21C/22C: 500 пс

    AFG3051C/52C: 300 пс

    AFG3101C/02C: 200 пс

    AFG3251C/52C: 100 пс

    Макс. частота
    4,9 МГц

    (от 4,9 до 50 МГц: выводятся дробные значения частоты;

    > 50 МГц: сигнал не выводится)

    Выход опорной тактовой частоты (10 МГц)

    Только для AFG3101C, AFG3102C, AFG3251C, AFG3252C

    Импеданс
    50 Ом, связь по переменному току
    Амплитуда
    1,2 Впик-пик на нагрузке 50 Ом
    Габариты и масса

    Настольное исполнение

    Размеры
    Высота
    мм дюймы
    156.3  6.2

    Ширина
    329.6  13.0

    Глубина
    168.0  6.6

    Масса
    Нетто
    кг фунты
    4.5  9.9

    Брутто
    5.9  12.9

    Условия окружающей среды и требования безопасности
    Температура
    Рабочая
    от 0 до +50 °C
    При хранении
    от -30 до +70 °C
    Относительная влажность
    Рабочая

    ≤ +40 °C: ≤80%

    > +40 до +50 °C ≤60%

    Высота над уровнем моря
    до 3000 м
    Электромагнитная совместимость
    Европейский союз
    Директива Совета EC 2004/108/EC
    Безопасность

    UL 61010-1:2004

    CAN/CSAC22.2 No. 61010-1:2004

    МЭК 61010-1:2001

    Модели и опции
    Товар
    Модели и Опции
    Описание
    Цена Заказать
    Модели
    AFG3011C
    Синусиодальный сигнал от 1 мкГц до 10 МГц, одноканальный генератор сигналов произвольной формы и стандартных функций
    $5 372.10
    - шт +
    AFG3021C
    Синусиодальный сигнал от 1 мкГц до 25 МГц, одноканальный генератор сигналов произвольной формы и стандартных функций
    $2 197.10
    - шт +
    AFG3022C
    Синусиодальный сигнал от 1 мкГц до 25 МГц, двухканальный генератор сигналов произвольной формы и стандартных функций
    $3 251.20
    - шт +
    AFG3051C
    Синусиодальный сигнал от 1 мкГц до 50 МГц, одноканальный генератор сигналов произвольной формы и стандартных функций
    $3 327.40
    - шт +
    AFG3052C
    Синусиодальный сигнал от 1 мкГц до 50 МГц, двухканальный генератор сигналов произвольной формы и стандартных функций
    $4 927.60
    - шт +
    AFG3101C
    Синусиодальный сигнал от 1 мкГц до 100 МГц, одноканальный генератор сигналов произвольной формы и стандартных функций
    $4 826
    - шт +
    AFG3102C
    Синусиодальный сигнал от 1 мкГц до 100 МГц, двухканальный генератор сигналов произвольной формы и стандартных функций
    $6 908.80
    - шт +
    AFG3151C
    Синусиодальный сигнал от 1 мкГц до 150 МГц, одноканальный генератор сигналов произвольной формы и стандартных функций
    $5 676.90
    - шт +
    AFG3152C
    Синусиодальный сигнал от 1 мкГц до 150 МГц, двухканальный генератор сигналов произвольной формы и стандартных функций
    $8 089.90
    - шт +
    Принадлежности в комплекте поставки
    Трехлетняя гарантия на все детали и работу.
    По запросу
    - шт +
    Кабель питания
    Опция A0
    Вилка питания для сетей Северной Америки (115 В, 60 Гц)
    По запросу
    - шт +
    Опция A1
    Вилка питания для сетей Европы (220 В, 50 Гц)
    По запросу
    - шт +
    Опция A2
    Вилка питания для сетей Великобритании (240 В, 50 Гц)
    По запросу
    - шт +
    Опция A3
    Вилка питания для сетей Австралии (240 В, 50 Гц)
    По запросу
    - шт +
    Опция A5
    Вилка питания для сетей Швейцарии (220 В, 50 Гц)
    По запросу
    - шт +
    Опция A6
    Вилка питания для сетей Японии (100 В, 110/120 В, 60 Гц)
    По запросу
    - шт +
    Опция A10
    Вилка питания для сетей Китая (50 Гц)
    По запросу
    - шт +
    Опция A11
    Вилка питания для сетей Индии (50 Гц)
    По запросу
    - шт +
    Опция A12
    Вилка питания для сетей Бразилии (60 Гц)
    По запросу
    - шт +
    Опция A99
    Шнур электропитания отсутствует
    По запросу
    - шт +
    Руководство пользователя
    Опция L0
    Руководство на английском языке (071-1631-xx)
    По запросу
    - шт +
    Опция L1
    Руководство на французском языке (071-1632-xx)
    По запросу
    - шт +
    Опция L2
    Руководство на итальянском языке (071-1669-xx)
    По запросу
    - шт +
    Опция L3
    Руководство на немецком языке (071-1633-xx)
    По запросу
    - шт +
    Опция L4
    Руководство на испанском языке (071-1670-xx)
    По запросу
    - шт +
    Опция L5
    Руководство на японском языке (071-1634-xx)
    По запросу
    - шт +
    Опция L6
    Руководство на португальском языке (071-3042-xx)
    По запросу
    - шт +
    Опция L7
    Руководство на упрощенном китайском языке (071-1635-xx)
    По запросу
    - шт +
    Опция L8
    Руководство на традиционном китайском языке (071-1636-xx)
    По запросу
    - шт +
    Опция L9
    Руководство на корейском языке (071-1637-xx)
    По запросу
    - шт +
    Опция L10
    Руководство на русском языке (071-1638-xx)
    По запросу
    - шт +
    Опция L99
    Без руководства
    По запросу
    - шт +
    Сервисные опции
    Опция C3
    Услуги по калибровке в течение 3 лет
    По запросу
    - шт +
    Опция C5
    Услуги по калибровке в течение 5 лет
    По запросу
    - шт +
    Опция D1
    Протокол с данными калибровки
    По запросу
    - шт +
    Опция D3
    Протокол с данными калибровки за 3 года (с опцией C3)
    По запросу
    - шт +
    Опция D5
    Протокол с данными калибровки за 5 лет (с опцией C5)
    По запросу
    - шт +
    Опция R5
    Услуги по ремонту в течение 5 лет (включая гарантию)
    По запросу
    - шт +
    Опция R5DW
    Послегарантийный ремонт в течение 5 лет (включая период гарантии) Отсчет пятилетнего периода начинается с момента покупки прибора
    По запросу
    - шт +
    Опция SILV400
    Продление стандартной гарантии до 5 лет
    По запросу
    - шт +
    Рекомендуемые принадлежности
    RM3100
    Комплект для монтажа в стойку
    $572.77
    - шт +
    013-0345-xx
    Адаптер предохранителя, BNC-P на BNC-R
    По запросу
    - шт +
    159-0454-xx
    Комплект предохранителей, 3 шт., 0,125 А
    По запросу
    - шт +
    012-0482-xx
    Экранированный кабель с разъемами BNC, 0,9 м
    По запросу
    - шт +
    012-1256-xx
    Экранированный кабель с разъемами BNC, 2,7 м
    По запросу
    - шт +
    012-0991-xx
    Кабель GPIB в двойном экране
    По запросу
    - шт +
    011-0049-02
    Оконечная нагрузка 50 Ом с разъемом BNC
    По запросу
    - шт +
    Библиотека

    Основные сведения о продукте

    Посмотреть более подробную информацию о возможностях этого продукта.

    Технические характеристики

    Отзывы
    Добавить отзыв
    Оцените товар:
    Ваше имя
    Достоинства

    Недостатки

    Комментарий

    Символы на картинке


    Тут еще никто ничего не писал, стань первым!
    Список просмотренных товаров пуст
    Список избранного пуст
    Ваша корзина пуста
    Помощь
    Ошибка на сайте? Выдели её и нажми Ctrl+Enter
