Генератор сигналов произвольной формы 2 - 8 каналов, 16 бит, до 10 Гвыб/с

AWG5200
Для увеличения картинки наведите мышкой
AWG5200AWG5200AWG5200AWG5200
AWG5200AWG5200AWG5200AWG5200
НаличиеПо запросу
По запросу
По запросу
По запросу
Генераторы сигналов AWG5200 Подробнее
Обзор
Свернуть Развернуть
Основные возможности и технические характеристики

Генератор сигналов произвольной формы серии AWG5200 – лидер в области генерации сигналов – предоставляет инженерам и исследователям инновационные измерительные технологии. Это прибор, в котором высочайшее качество сигналов сочетается с максимальными в отрасли частотой дискретизации и длиной записи, что является лучшим в отрасли решением для генерации сложных модулирующих сигналов и выполнения высокоточных измерений. Формирование сложных сигналов и точное воспроизведение захваченных сигналов генератором серии AWG5200 обеспечиваются за счет частоты дискретизации до 5 Гвыб./с (10 Гвыб./с с интерполяцией) и разрешения по вертикали 16 бит.

Основные технические характеристики
  • Частота дискретизации до 10 Гвыб./с (с двукратной интерполяцией)
  • Конфигурации с 2, 4 и 8 каналами
  • Динамический диапазон, свободный от паразитных составляющих (SFDR), –70 дБн
  • Разрешение по вертикали 16 бит
  • Память сигналов 2 Гвыб. на канал
  • Возможности и преимущества
  • Готовое решение для генерации сложных РЧ сигналов в одном корпусе
    • Прямая генерация сигналов с несущей до 4 ГГц без внешнего повышающего преобразователя частоты
  • Моделирование реальных аналоговых искажений высокоскоростных потоков цифровых данных
  • Генерация РЧ сигналов с высокой точностью
    • Динамический диапазон, свободный от паразитных составляющих, более –70 дБн
  • Создание сложных сигналов без уменьшения полосы пропускания
    • Память объемом до 2 Гвыб. позволяет воспроизводить данные с частотой дискретизации 5 Гвыб./с в течение 400 мс

  • Синхронизация нескольких приборов для получения многоканальной высокоскоростной

    системы создания сигналов произвольной формы

  • Полнофункциональная работа без внешнего ПК
    • Встроенный дисплей и кнопки управления позволяют быстро выбирать, редактировать и воспроизводить сигналы непосредственно с передней панели генератора
  • Моделирование реальных условий путем воспроизведения захваченных сигналов
    • Сигналы, захваченные осциллографами и анализаторами спектра реального времени, можно воспроизводить, редактировать или передискретизировать в генераторе сигналов произвольной формы

  • Плавный переход от моделирования к реальной среде тестирования
    • Импорт сигналов в векторной форме из программных приложений сторонних производителей, например, MATLAB
  • Области применения
    • Генерация РЧ/СВЧ сигналов для разработки и тестирования систем связи и электронного оборудования оборонного назначения
      • Генерация РЧ сигналов с частотой до 4 ГГц

    • Передовые исследования в области электроники, физики и химии
      • Быстродействующий источник сигнала с малым джиттером для создания специальных аналоговых сигналов, импульсов с крутыми фронтами, потоков данных и тактовых частот
    • Плавный переход от моделирования к генерации

      Генератор AWG5200 может воспроизводить захваченный или заданный сигнал. Сигнал создается различными способами. Объемная и постоянно пополняемая библиотека программных модулей, оптимизированных для работы с семейством генераторов Tektronix AWG, позволяет создавать специальные сигналы, а программные приложения сторонних производителей, например, MATLAB, Excel или им подобные, обладают достаточной гибкостью для создания и импорта любых выбранных вами сигналов. Созданные в вышеуказанных приложениях сигналы можно импортировать в генератор AWG5200, а затем воспроизводить, чтобы непосредственно перейти от модели к реальному сигналу.

      Расширенные возможности удаленного управления прибором и генератора сигналов

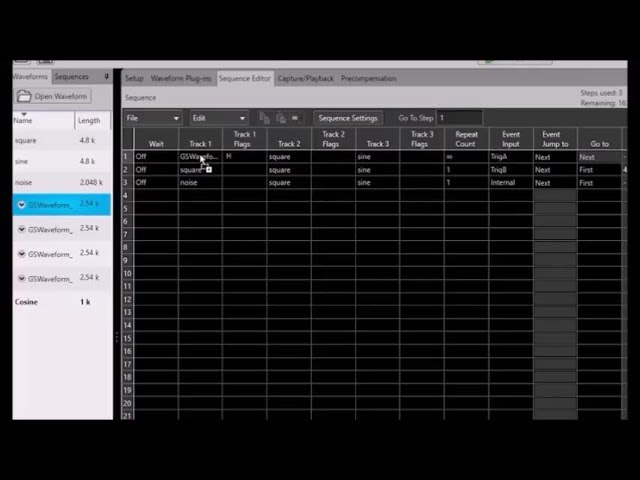

      Новая платформа SourceXpress переносит все возможности генерации сигналов и управления прибором AWG на ПЭВМ под управлением ОС Windows корпорации Microsoft®. Загрузка осциллограмм, генерация последовательностей и их воспроизведение возможны без прикосновения к прибору AWG. Все подключаемые модули генерации сигналов выполняются на платформе SourceXpress, позволяя быстро подобрать требуемый испытательный сигнал без необходимости подходить к прибору.

      AWG5200-Series-Arbitrary-Waveform-Generator-Datasheet

      Генерация РЧ сигналов

      Постоянное усложнение РЧ сигналов создает дополнительные трудности для разработчиков РЧ устройств при точном формировании сигналов, необходимых для тестирования на соответствие стандарту и определения области устойчивой работы. В сочетании с прикладным модулем RF Generic для создания сигналов, генератор серии AWG5200 позволяет решить эти непростые задачи. Модуль RF Generic – это программное обеспечение для цифрового синтеза модулирующих сигналов, а также ПЧ и РЧ сигналов, полностью реализующий расширенные возможности генераторов серии AWG5200 по созданию сигналов.

      AWG5200-Series-Arbitrary-Waveform-Generator-Datasheet

      Встроенный цифровой модулятор IQ

      Необходимость уменьшения размеров и стоимости систем передачи данных и систем военного назначения стимулирует развитие технологии цифро-аналогового преобразования в целях увеличения функциональных возможностей микросхем. Современные высокоскоростные ЦАП выполняют функции обработки и нормирования цифровых сигналов, например, цифровую интерполяцию, сложную модуляцию и программное управление генерацией сигналов (NCO). При помощи таких многофункциональных высокоинтегрированных микросхем можно эффективно генерировать сложные РЧ сигналы.

      Генераторы Tektronix серии AWG5200 выполняют модуляцию сложных цифровых сигналов и многократную интерполяцию. При наличии встроенного модулятора IQ можно избежать рассогласования сигналов I и Q, характерного для внешних модуляторов и смесителей. Этот модулятор предотвращает внутриканальное проникновение несущей и появление зеркальных помех. Встроенные интерполяторы повышают эффективность создания сигналов, уменьшая объём файла сигнала, снижая время компиляции и увеличивая время воспроизведения.

      AWG5200-Series-Arbitrary-Waveform-Generator-Datasheet

      Несколько режимов цифро-аналогового преобразования

      Цифро-аналоговый преобразователь (ЦАП) генератора серии AWG5200 работает в нескольких режимах, что позволяет генерировать сигнал в наименее зашумленной части полосы пропускания ЦАП или в области спада частотной характеристики.

      AWG5200-Series-Arbitrary-Waveform-Generator-Datasheet

      Генерация сигналов, имитирующих реальный эфир

      Характеристики радиолокационных сигналов не должны ухудшаться в присутствии в том же спектре других сигналов различных коммерческих стандартов. Для соблюдения этих требований разработчики РЛС должны тщательно проверять все крайние случаи на стадиях проектирования и отладки. Генератор AWG5200 обладает исключительной гибкостью для определения и создания таких наихудших сценариев.

    Свернуть Развернуть
    Основные возможности и технические характеристики

    Генератор сигналов произвольной формы серии AWG5200 – лидер в области генерации сигналов – предоставляет инженерам и исследователям инновационные измерительные технологии. Это прибор, в котором высочайшее качество сигналов сочетается с максимальными в отрасли частотой дискретизации и длиной записи, что является лучшим в отрасли решением для генерации сложных модулирующих сигналов и выполнения высокоточных измерений. Формирование сложных сигналов и точное воспроизведение захваченных сигналов генератором серии AWG5200 обеспечиваются за счет частоты дискретизации до 5 Гвыб./с (10 Гвыб./с с интерполяцией) и разрешения по вертикали 16 бит.

    Основные технические характеристики
  • Частота дискретизации до 10 Гвыб./с (с двукратной интерполяцией)
  • Конфигурации с 2, 4 и 8 каналами
  • Динамический диапазон, свободный от паразитных составляющих (SFDR), –70 дБн
  • Разрешение по вертикали 16 бит
  • Память сигналов 2 Гвыб. на канал
  • Возможности и преимущества
  • Готовое решение для генерации сложных РЧ сигналов в одном корпусе
    • Прямая генерация сигналов с несущей до 4 ГГц без внешнего повышающего преобразователя частоты
  • Моделирование реальных аналоговых искажений высокоскоростных потоков цифровых данных
  • Генерация РЧ сигналов с высокой точностью
    • Динамический диапазон, свободный от паразитных составляющих, более –70 дБн
  • Создание сложных сигналов без уменьшения полосы пропускания
    • Память объемом до 2 Гвыб. позволяет воспроизводить данные с частотой дискретизации 5 Гвыб./с в течение 400 мс

  • Синхронизация нескольких приборов для получения многоканальной высокоскоростной

    системы создания сигналов произвольной формы

  • Полнофункциональная работа без внешнего ПК
    • Встроенный дисплей и кнопки управления позволяют быстро выбирать, редактировать и воспроизводить сигналы непосредственно с передней панели генератора
  • Моделирование реальных условий путем воспроизведения захваченных сигналов
    • Сигналы, захваченные осциллографами и анализаторами спектра реального времени, можно воспроизводить, редактировать или передискретизировать в генераторе сигналов произвольной формы

  • Плавный переход от моделирования к реальной среде тестирования
    • Импорт сигналов в векторной форме из программных приложений сторонних производителей, например, MATLAB
  • Области применения
    • Генерация РЧ/СВЧ сигналов для разработки и тестирования систем связи и электронного оборудования оборонного назначения
      • Генерация РЧ сигналов с частотой до 4 ГГц

    • Передовые исследования в области электроники, физики и химии
      • Быстродействующий источник сигнала с малым джиттером для создания специальных аналоговых сигналов, импульсов с крутыми фронтами, потоков данных и тактовых частот
    • Плавный переход от моделирования к генерации

      Генератор AWG5200 может воспроизводить захваченный или заданный сигнал. Сигнал создается различными способами. Объемная и постоянно пополняемая библиотека программных модулей, оптимизированных для работы с семейством генераторов Tektronix AWG, позволяет создавать специальные сигналы, а программные приложения сторонних производителей, например, MATLAB, Excel или им подобные, обладают достаточной гибкостью для создания и импорта любых выбранных вами сигналов. Созданные в вышеуказанных приложениях сигналы можно импортировать в генератор AWG5200, а затем воспроизводить, чтобы непосредственно перейти от модели к реальному сигналу.

      Расширенные возможности удаленного управления прибором и генератора сигналов

      Новая платформа SourceXpress переносит все возможности генерации сигналов и управления прибором AWG на ПЭВМ под управлением ОС Windows корпорации Microsoft®. Загрузка осциллограмм, генерация последовательностей и их воспроизведение возможны без прикосновения к прибору AWG. Все подключаемые модули генерации сигналов выполняются на платформе SourceXpress, позволяя быстро подобрать требуемый испытательный сигнал без необходимости подходить к прибору.

      AWG5200-Series-Arbitrary-Waveform-Generator-Datasheet

      Генерация РЧ сигналов

      Постоянное усложнение РЧ сигналов создает дополнительные трудности для разработчиков РЧ устройств при точном формировании сигналов, необходимых для тестирования на соответствие стандарту и определения области устойчивой работы. В сочетании с прикладным модулем RF Generic для создания сигналов, генератор серии AWG5200 позволяет решить эти непростые задачи. Модуль RF Generic – это программное обеспечение для цифрового синтеза модулирующих сигналов, а также ПЧ и РЧ сигналов, полностью реализующий расширенные возможности генераторов серии AWG5200 по созданию сигналов.

      AWG5200-Series-Arbitrary-Waveform-Generator-Datasheet

      Встроенный цифровой модулятор IQ

      Необходимость уменьшения размеров и стоимости систем передачи данных и систем военного назначения стимулирует развитие технологии цифро-аналогового преобразования в целях увеличения функциональных возможностей микросхем. Современные высокоскоростные ЦАП выполняют функции обработки и нормирования цифровых сигналов, например, цифровую интерполяцию, сложную модуляцию и программное управление генерацией сигналов (NCO). При помощи таких многофункциональных высокоинтегрированных микросхем можно эффективно генерировать сложные РЧ сигналы.

      Генераторы Tektronix серии AWG5200 выполняют модуляцию сложных цифровых сигналов и многократную интерполяцию. При наличии встроенного модулятора IQ можно избежать рассогласования сигналов I и Q, характерного для внешних модуляторов и смесителей. Этот модулятор предотвращает внутриканальное проникновение несущей и появление зеркальных помех. Встроенные интерполяторы повышают эффективность создания сигналов, уменьшая объём файла сигнала, снижая время компиляции и увеличивая время воспроизведения.

      AWG5200-Series-Arbitrary-Waveform-Generator-Datasheet

      Несколько режимов цифро-аналогового преобразования

      Цифро-аналоговый преобразователь (ЦАП) генератора серии AWG5200 работает в нескольких режимах, что позволяет генерировать сигнал в наименее зашумленной части полосы пропускания ЦАП или в области спада частотной характеристики.

      AWG5200-Series-Arbitrary-Waveform-Generator-Datasheet

      Генерация сигналов, имитирующих реальный эфир

      Характеристики радиолокационных сигналов не должны ухудшаться в присутствии в том же спектре других сигналов различных коммерческих стандартов. Для соблюдения этих требований разработчики РЛС должны тщательно проверять все крайние случаи на стадиях проектирования и отладки. Генератор AWG5200 обладает исключительной гибкостью для определения и создания таких наихудших сценариев.

    136-7162-xx: Согласованная нагрузка 50 ОМ, 18 ГГц — два модуля на канал
    071-3529-xx: Руководство по установке прибора и технике безопасности (на английском языке)
                       Сертификат калибровки
                       Сетевой шнур
                       Манипулятор «мышь» и компактная клавиатура с интерфейсом USB, стилус для сенсорного экрана

    При заказе указывайте тип шнура питания и требуемый язык.
    136-7162-xx: Согласованная нагрузка 50 ОМ, 18 ГГц — два модуля на канал
    071-3529-xx: Руководство по установке прибора и технике безопасности (на английском языке)
                       Сертификат калибровки
                       Сетевой шнур
                       Манипулятор «мышь» и компактная клавиатура с интерфейсом USB, стилус для сенсорного экрана

    При заказе указывайте тип шнура питания и требуемый язык.
    Свернуть Развернуть
    Сведения о реестре СИ

    Номер в Госреестре

    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    Не в реестре
    Свернуть Развернуть
    Сведения о реестре СИ

    Номер в Госреестре

    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    Не в реестре

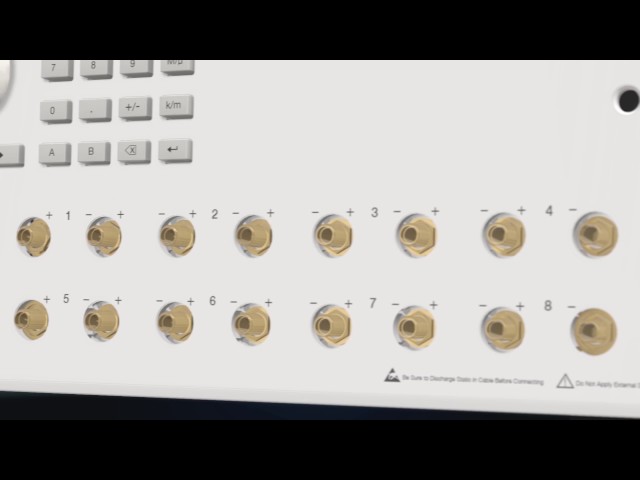

    • TektronixAWG5200|Технический обзор
    • TektronixAWG5200|Демонстрация
    Характеристики
    Загрузить технические характеристики

    Приведенные характеристики являются типовыми, если не указано иное. Приведенные характеристики относятся ко всем моделям, если не указано иное.

    Основные характеристики моделей
      AWG5202 AWG5204 AWG5208
    Частота дискретизации (ном.) от 1,5 квыб./с до 5 Гвыб./с (10 Гвыб./с с интерполяцией – удвоенная скорость передачи)
    Разрешение (ном.) 16 бит без активных маркеров, 15 бит с 1 активным маркером, 14 бит с 2 активными маркерами, 13 бит с 3 активными маркерами, 12 бит с 4 активными маркерами
    sin(x)/x (по уровню –3 дБ) 2,22 ГГц при 5 Гвыб./с, 4,44 ГГц с интерполяцией при 10 Гвыб./с

    Частотные характеристики
    Выходная эффективная частота
    Fмакс определяется как «Частота дискретизации/Коэффициент передискретизации» или «Частота дискретизации/2,5»
    2 ГГц

    4 ГГц (удвоенная скорость передачи – режим DDR)

    Широкополосный выход, связь по пост. току
    Значения амплитуды измеряются на несимметричных выходах. При использовании дифференциальных выходов (обоих) значение амплитуды будет удваиваться.
    Диапазон амплитуды

    от 25 мВпик-пикдо 0,75 Впик-пик(несимметричный режим, оконечная нагрузка 50 Ом)

    от 50 мВпик-пикдо 1,5 Впик-пик(дифференциальный режим, оконечная нагрузка 100 Ом)

    Погрешность амплитуды

    ±2% от установленного значения, ≥ 100 мВпик-пик

    ±5% от установленного значения, < 100 мВпик-пик

    Смещение
    ±2 В (с нагрузкой 50 Ом), ±4 В при блокировке пост. напряжения
    Погрешность смещения

    ±(2% от значения смещения + 10 мВ); ((OutP + OutN)/2), (синфазный режим)

    ±20 мВ; (OutP - OutN), (дифференциальный режим)

    Аналоговая полоса пропускания
    2 ГГц (по уровню –3 дБ), 4 ГГц (по уровню –6 дБ)
    Широкополосный выход с усилителем, связь по пост. току (опция)
    Значения амплитуды измеряются на несимметричных выходах. При использовании дифференциальных выходов (обоих) значение амплитуды будет удваиваться.
    Диапазон амплитуды

    от 25 мВпик-пикдо 1,5 Впик-пик(несимметричный режим, оконечная нагрузка 50 Ом)

    от 50 мВпик-пикдо 3,0 Впик-пик(дифференциальный режим, оконечная нагрузка 100 Ом)

    Погрешность амплитуды

    ±2% от установленного значения, ≥ 100 мВпик-пик

    ±5% от установленного значения, < 100 мВпик-пик

    Смещение
    ±2 В (с нагрузкой 50 Ом), ±4 В при блокировке пост. напряжения
    Погрешность смещения

    ±(2% от значения смещения + 10 мВ); ((OutP + OutN)/2), (синфазный режим)

    ±20 мВ; (OutP - OutN), (дифференциальный режим)

    Аналоговая полоса пропускания
    1,3 ГГц (по уровню –3 дБ), 2,6 ГГц (по уровню –6 дБ)
    Прямой выход, связь по перем. току
    Значения амплитуды измеряются на несимметричных выходах.
    Диапазон амплитуды
    от –17 дБм до –5 дБм (-5 МГц - 3,5 ГГц)
    Погрешность амплитуды

    ±0,5 дБм

    Постоянное смещение
    ±5 В при 150 мА
    Погрешность постоянного смещения
    ±(2% от значения смещения + 20 мВ); без нагрузки (нулевой ток нагрузки)
    Аналоговая полоса пропускания
    10 МГц - 2 ГГц (по уровню –3 дБ), 10 МГц - 4 ГГц (по уровню –6 дБ)
    Выход усилителя со связью по перем. току (опция)
    Значения амплитуды измеряются на несимметричных выходах.
    Диапазон амплитуды

    от –85 дБм до +10 дБм (10 МГц - 3,5 ГГц)

    от –50 дБм до +10 дБм (>3,5 ГГц - 5 ГГц)

    Погрешность амплитуды

    ±0,5 дБм

    Постоянное смещение
    ±5 В при 150 мА
    Погрешность постоянного смещения
    ±(2% от значения смещения + 20 мВ); без нагрузки (нулевой ток нагрузки)
    Аналоговая полоса пропускания
    10 МГц - 2 ГГц (по уровню –3 дБ), 10 МГц - 4 ГГц (по уровню –6 дБ)
    Неравномерность выходного сигнала (тип.)
    Математически корректируется в соответствии со спадом частотной характеристики по закону sin (x)/x, не корректируется методами внешней калибровки.
    Выходной тракт Характеристика
    Широкополосный выход, связь по пост. току ±1,0 дБ, от 0 до 1 ГГц
    ±2,0 дБ, от 0 до 2 ГГц
    Широкополосный выход с усилителем, связь по пост. току (опция) ±1,0 дБ, от 0 до 1 ГГц
    ±2,0 дБ, от 0 до 1,3 ГГц
    Прямой выход, связь по перем. току ±1,0 дБ, от 10 МГц до 1 ГГц
    ±2,0 дБ, от 10 МГц до 2 ГГц
    Выход с усилителем, связь по перем. току (опция) ±1,0 дБ, от 10 МГц до 1 ГГц
    ±2,0 дБ, от 10 МГц до 2 ГГц

    Согласование выхода, КСВ (тип.)
    Математически корректируется в соответствии со спадом частотной характеристики по закону sin (x)/x, не корректируется методами внешней калибровки.
    Выходной тракт Характеристика
    Широкополосный выход, связь по пост. току от 0 до 1 ГГц < 1,4:1
    от 1 до 3 ГГц < 1,6:1
    от 3 до 4 ГГц < 2,0:1
    Широкополосный выход с усилителем, связь по пост. току (опция) от 0 до 1 ГГц < 1,4:1
    от 1 до 3 ГГц < 1,6:1
    от 3 до 4 ГГц < 2,0:1
    Прямой выход, связь по перем. току от 10 МГц до 1 ГГц < 1,6:1
    от 1 до 4 ГГц < 2:1
    Выход с усилителем, связь по перем. току (опция) от 10 МГц до 2 ГГц < 1,4:1
    от 2 до 4 ГГц < 1,5:1

    Временные характеристики
    Скорость передачи данных
    Скорость потока цифровых данных определяется как «Частота дискретизации/(4 точки на период)», что позволяет генерировать любые искажения.

    1,25 Гбит/с

    Время нарастания/спада (тип.)
    Время нарастания/спада измеряется по уровням 20% и 80%

    < 110 пс при 750 мВпик-пикна несимметричном выходе

    < 180 пс при 1,5 Впик-пикна несимметричном выходе

    Динамический диапазон, свободный от паразитных составляющих (SFDR)
    Динамический диапазон (тип.)

    SFDR определяется как функция несущей частоты, генерированной методом прямого синтеза. Гармоники не включены.

    Прямой выход со связью по пост. току
    2,5 Гвыб./с   В полосе сигнала По соседнему каналу
      Выходная частота аналогового канала Полоса измерения Ном. значение Полоса измерения Ном. значение
      100 МГц от 0 до 500 МГц –80 дБн от 0 до 1,25 ГГц –72 дБн
      от 0 до 625 МГц от 0 до 625 МГц –70 дБн от 0 до 1,25 ГГц –62 дБн
      от 0 до 1 ГГц от 0 до 1 ГГц –60 дБн от 0 до 1,25 ГГц –58 дБн
      от 1 до 1,25 ГГц от 1 до 1,25 ГГц –60 дБн от 0 до 1,25 ГГц –54 дБн

    5 Гвыб./с   В полосе сигнала По соседнему каналу
      Выходная частота аналогового канала Полоса измерения Ном. значение Полоса измерения Ном. значение
      100 МГц от 0 до 1 ГГц –80 дБн от 0 до 2,5 ГГц –72 дБн
      от 0 до 1,25 ГГц от 0 до 1,25 ГГц –70 дБн от 0 до 2,5 ГГц –62 дБн
      от 0 до 2 ГГц от 0 до 2 ГГц –60 дБн от 0 до 2,5 ГГц –58 дБн
      от 2 до 2,5 ГГц от 2 до 2,5 ГГц –60 дБн от 0 до 2,5 ГГц –54 дБн

    10 Гвыб./с   В полосе сигнала По соседнему каналу
      Выходная частота аналогового канала Полоса измерения Ном. значение Полоса измерения Ном. значение
    100 МГц от 0 до 1 ГГц –80 дБн от 0 до 5°ГГц –72 дБн (500 мВ)
    от 0 до 1,25 ГГц от 0 до 1,25 ГГц –70 дБн от 0 до 5°ГГц –57 дБн (500 мВ)
    от 0 до 2 ГГц от 0 до 2 ГГц –60 дБн от 0 до 5°ГГц –57 дБн (500 мВ)
    от 2 до 3,5 ГГц от 2 до 3,5 ГГц –60 дБн от 0 до 5°ГГц –54 дБн (500 мВ)
    от 3,5 до 4 ГГц от 3,5 до 4 ГГц –56 дБн от 0 до 5°ГГц –50 дБн (500 мВ)
    от 2 до 3,5 ГГц от 2 до 3,5 ГГц –38 дБн от 0 до 5°ГГц –36 дБн (500 мВ, несимметричный режим)
    от 3,5 до 4 ГГц от 3,5 до 4 ГГц –38 дБн от 0 до 5°ГГц –36 дБн (500 мВ, несимметричный режим)
    от 2 до 3,5 ГГц от 2 до 3,5 ГГц –38 дБн от 0 до 5°ГГц –36 дБн (1,5 мВ, несимметричный режим)
    от 3,5 до 4 ГГц от 3,5 до 4 ГГц –38 дБн от 0 до 5°ГГц –36 дБн (1,5 мВ, несимметричный режим)

    Прямой выход со связью по перем. току
    2,5 Гвыб./с   В полосе сигнала По соседнему каналу
      Выходная частота аналогового канала Полоса измерения Ном. значение Полоса измерения Ном. значение
      100 МГц от 0 до 500 МГц –80 дБн от 0 до 1,25 ГГц –72 дБн
      от 0 до 625 МГц от 0 до 625 МГц –70 дБн от 0 до 1,25 ГГц –62 дБн
      от 0 до 1 ГГц от 0 до 1 ГГц –60 дБн от 0 до 1,25 ГГц –58 дБн
      от 1 до 1,25 ГГц от 1 до 1,25 ГГц –60 дБн от 0 до 1,25 ГГц –54 дБн

    5 Гвыб./с   В полосе сигнала По соседнему каналу
      Выходная частота аналогового канала Полоса измерения Ном. значение Полоса измерения Ном. значение
      100 МГц от 0 до 1 ГГц –80 дБн от 0 до 2,5 ГГц –72 дБн
      от 0 до 1,25 ГГц от 0 до 1,25 ГГц –70 дБн от 0 до 2,5 ГГц –62 дБн
      от 0 до 2 ГГц от 0 до 2 ГГц –60 дБн от 0 до 2,5 ГГц –58 дБн
      от 2 до 2,5 ГГц от 2 до 2,5 ГГц –60 дБн от 0 до 2,5 ГГц –54 дБн

    10 Гвыб./с   В полосе сигнала По соседнему каналу
      Выходная частота аналогового канала Полоса измерения Ном. значение Полоса измерения Ном. значение
    100 МГц от 0 до 1 ГГц –80 дБн от 0 до 5°ГГц –72 дБн
    от 0 до 1,25 ГГц от 0 до 1,25 ГГц –70 дБн от 0 до 5°ГГц –57 дБн
    от 0 до 2 ГГц от 0 до 2 ГГц –60 дБн от 0 до 5°ГГц –57 дБн
    от 2 до 3,5 ГГц от 2 до 3,5 ГГц –60 дБн от 0 до 5°ГГц –54 дБн
    от 3,5 до 4 ГГц от 3,5 до 4 ГГц –56 дБн от 0 до 5°ГГц –50 дБн

    Интермодуляционные искажения
    Интермодуляционные искажения двухтонального сигнала
    Интермодуляционные искажения двухтонального сигнала Ном. значение
    1 ГГц ±1 МГц –70 дБн
    2 ГГц ±1 МГц –65 дБн
    3 ГГц ±1 МГц –65 дБн
    4 ГГц ±1 МГц –65 дБн

    Характеристики искажений на выходе
    Джиттер (тип.)
    Случайный джиттер
    350 фсср.кв.
    Полный джиттер
    10 пспик-пик
    Характеристики генератора последовательностей
    Макс. число шагов последовательности
    16 383
    Субпоследовательность
    Одноуровневая
    Ступенчатость сигнала
    Мин. длина сигнала
    2400
    Характеристики аппаратной части
    Число аналоговых выходов
    AWG5202
    AWG5204
    AWG5208
    Выходной разъём
    Розетка SMA
    Выходное сопротивление
    50 Ом
    Длина сигнала
    2 Гвыб.
    Шаг квантования сигнала
    1 точка
    Режимы работы
    Непрерывный
    Сигнал постоянно повторяется
    Синхронный
    Сигнал воспроизводится однократно при поступлении сигнала запуска
    Синхронный непрерывный
    Сигнал воспроизводится при поступлении сигнала запуска и затем постоянно повторяется
    Стробируемый
    Сигнал непрерывно повторяется при наличии сигнала запуска
    Тактовая частота выборки
    Разрешение
    До 8 разрядов
    Погрешность (тип.)
    Не хуже, чем ±(1•10-6 + старение); старение: ±1•10-6 в год
    Форматы файлов сигналов
    Возможность импорта файлов сигналов
    Импорт файлов сигналов следующих форматов:

    .AWGX, создаваемые генераторами Tektronix серий AWG5200/70000

    .AWG, создаваемые генераторами Tektronix серий AWG5000 или AWG7000

    .PAT и *.WFM, создаваемые генераторами Tektronix серий AWG400/500/600/700

    .IQT, создаваемый анализаторами Tektronix серии RSA3000

    .TIQ, создаваемый анализаторами Tektronix серии RSA6000/5000 или осциллографами серии MDO4000

    .WFM или *.ISF, создаваемые осциллографами Tektronix серий TDS/DPO/MSO/DSA

    .TXT (текстовые)

    .MAT, создаваемый в среде ПО Matlab

    .SEQX, создаваемые генераторами Tektronix серии AWG5200

    .SEQ, создаваемые генераторами Tektronix серий AWG400/500/600/700

    .TMP или .PRM, Midas Blue (тип данных 1000/1001; скалярные и комплексные данные; 8-,16-, 32- и 64-разрядные целочисленные данные и 32- и 64-разрядные данные с плавающей запятой)

    Возможности экспорта файлов сигналов
    .WFMX, создаваемые генераторами серий AWG5200/70000

    .WFM, создаваемые генераторами серий AWG400/500/600/700

    .TIQ, создаваемые анализаторами спектра серии RSA6000 (пары IQ)

    .TXT (текстовые)

    Характеристики компьютера
    Операционная система / периферийные устройства / ввод-вывод
    ОС Microsoft® Windows

    Порты USB 2.0 (2 спереди)

    Порты USB 3.0 (4 сзади)

    Соединитель Ethernet RJ-45 (на задней панели) с поддержкой 10/100/1000BASE-T

    выход VGA для подключения внешнего монитора (на задней панели)

    Интерфейс eSATA (на задней панели)

    Характеристики дисплея
    Светодиодный сенсорный дисплей с задней подсветкой, диагональ 165 мм (6,5 дюймов), 1024 × 768 XGA
    Модуль драйвера для приложений сторонних изготовителей
    Драйвер IVI-COM

    Драйвер IVI-C

    Входы
    Порт запуска
    Количество
    2 (A и B)
    Полярность
    Положительная или отрицательная
    Импеданс
    1 кОм или 50 Ом
    Диапазон

    50 Ом: <5 Вср.кв.

    1 кОм: ±10 В

    Разъём
    SMA (на задней панели)
    Порог
    Диапазон от –5,0 В до +5,0 В
    Разрешение 0,1 В
    Погрешность (тип.) ± (5% + 100 мВ)

    Минимальная длительность импульса запуска
    20 нс
    Вход опорной частоты
    Диапазон входного напряжения
    от –5 до +5 дБм
    Фиксированный частотный диапазон
    10 МГц, ±40 Гц
    Переменный частотный диапазон
    от 35 до 250 МГц
    Разъём
    SMA (на задней панели)
    Импеданс
    50 Ом, связь по переменному току
    Вход тактовой частоты
    Разъём
    SMA (на задней панели)
    Входной импеданс
    50 Ом, связь по переменному току
    Диапазон частот
    от 2,5 до 5 ГГц
    Диапазон входного напряжения
    от 0 до +10 дБм
    Вспомогательные выходы
    Маркеры
    Количество
    AWG5202: Всего 8 (4 на канал)

    AWG5204: Всего 16 (4 на канал)

    AWG5208: 32 (4 на канал)

    Частота дискретизации маркера
    До 5 Гвыб./с
    Минимальная длительность импульса
    400 пс
    Максимальная скорость передачи данных
    2,5 Гвыб./с
    Тип
    Несимметричный
    Разъём
    SMA (на задней панели)
    Импеданс
    50 Ом
    Уровень (на нагрузке 50 Ом)
    Диапазон: от –0,5 В до +1,75 В

    Амплитуда: от 200 мВ до 1,75 В

    Разрешение: 100 мкВ

    Время нарастания (по уровням от 20 до 80 %): 150 пс

    Фазовый сдвиг
    Межканальный: <25 пс (между выходами маркеров 1, 2, 3 и 4)
    Управление задержкой
    ±2 нс
    Случайный джиттер
    5 псср.кв.
    Выход опорной частоты 10 МГц
    Разъём
    SMA (на задней панели)
    Импеданс
    50 Ом, связь по переменному току
    Амплитуда
    +4 дБм ±2 дБм
    Частота
    10 МГц ±(1·10-6 + старение)
    Выход тактовой частоты
    Частота
    Внешняя тактовая частота /32
    Амплитуда
    1,0 В ±150 мВ пик-пик на нагрузке 50 Ом
    Разъём
    SMA (на задней панели)
    Импеданс
    50 Ом, связь по переменному току
    Дополнительные выходы
    Количество
    AWG5202: 4

    AWG5204: 4

    AWG5208: 8

    Разъём
    SMB (на задней панели)
    Выходная амплитуда

    3,3 В (высокий уровень)

    0 В (низкий уровень)

    Выходное сопротивление
    50 Ом
    Выход тактовой частоты
    Разъём
    SMA (на задней панели)
    Выходное сопротивление
    50 Ом, связь по переменному току
    Диапазон частот
    от 2,5 до 5 ГГц
    Выходная амплитуда
    от +5 до +10 дБм
    Переход к последовательности
    Назначение контактов
    Контакт   Контакт   Контакт
    1 GND (земля) 6 GND (земля) 11 Бит 5 данных, вход
    2 Бит 0 данных, вход 7 Стробирующий импульс, вход 12 Бит 6 данных, вход
    3 Бит 1 данных, вход 8 GND (земля) 13 Бит 7 данных, вход
    4 Бит 2 данных, вход 9 GND (земля) 14 GND (земля)
    5 Бит 3 данных, вход 10 Бит 4 данных, вход 15 GND (земля)

    Входное сопротивление
    1 кОм относительно GND
    Уровни входного сигнала

    3,3 В низковольтной комплементарной МОП-структуры (LVCMOS)

    5 В схем ТТЛ

    Число целевых точек
    256
    Полярность строба
    Отрицательный фронт
    Минимальная длительность строба
    64 нс
    Время установки и удержания строба

    Время установки: 5 нс

    Время удержания: 5 нс

    Задержка относительно аналогового выходного сигнала
    ≥1,8 мкс при 5 Гвыб/с (типовая)
    Габариты и масса
    Размеры
    Высота
    153,6 мм
    Ширина
    460,5 мм
    Глубина
    603 мм
    Масса
    AWG5202
    19,96 кг (нетто), 21,02 кг (брутто)
    AWG5204
    20,62 кг (нетто), 21,66 кг (брутто)
    AWG5208
    23 кг (нетто), 24,04 кг (брутто)
    Зазор для охлаждения
    С верхней стороны
    0 мм
    С нижней стороны
    0 мм
    С левой стороны
    50 мм
    С правой стороны
    50 мм
    С задней стороны
    0 мм
    Питание прибора
    Питание от сети
    100 – 240 В, 50/60 Гц
    Потребляемая мощность
    650 Вт
    Электромагнитная совместимость, условия окружающей среды и безопасность
    Температура
    При работе
    от 0 ºC до +50 ºC
    При хранении
    От –20 ºC до +60 ºC
    Относительная влажность
    При работе

    от 5% до 90% при температуре до +30 °C

    от 5% до 45% при температуре от +30 °C до +50 °C

    без образования конденсата

    При хранении

    от 5% до 90% при температуре до +30 °C

    от 5% до 45% при температуре от +30 °C до +60 °C

    без образования конденсата

    Высота над уровнем моря
    При работе

    До 3000 м

    Максимальная рабочая температура снижается на 1 °C на каждые 300 м при высоте над уровнем моря, большей 1500 м

    При хранении
    До 12000 м
    Механические удары
    При работе
    Полусинусоидальные импульсы, 30 g пик., длительность 11 мс, по 3 удара в направлении каждой оси
    Нормативные документы
    Безопасность
    UL61010-1, CAN/CSA-22.2, No.61010-1-04, EN61010-1, IEC61010-1
    Уровень излучения
    EN55011 (класс A), IEC61000-3-2, IEC61000-3-3
    Помехоустойчивость
    IEC61326, IEC61000-4-2/3/4/5/6/8/11
    Региональные сертификаты
    Европа Австралия/Новая Зеландия
    EN61326 AS/NZS 2064

    Модели и опции
    Товар
    Модели и Опции
    Описание
    Цена Заказать
    Модели
    AWG5202
    Генератор сигналов произвольной формы 2 канала, 16 бит, до 10 Гвыб/с
    По запросу
    - шт +
    AWG5204
    Генератор сигналов произвольной формы 4 канала, 16 бит, до 10 Гвыб/с
    По запросу
    - шт +
    AWG5208
    Генератор сигналов произвольной формы 8 каналов, 16 бит, до 10 Гвыб/с
    По запросу
    - шт +
    Принадлежности в комплекте поставки
    136-7162-xx
    Согласованная нагрузка 50 ОМ, 18 ГГц — два модуля на канал
    По запросу
    - шт +
    071-3529-xx
    Руководство по установке прибора и технике безопасности (на английском языке) Сертификат калибровки Сетевой шнур Манипулятор «мышь» и компактная клавиатура с интерфейсом USB, стилус для сенсорного экрана
    По запросу
    - шт +
    Кабель питания
    Опция A0
    Вилка питания для сетей Северной Америки (115 В, 60 Гц)
    По запросу
    - шт +
    Опция A1
    Вилка питания для сетей Европы (220 В, 50 Гц)
    По запросу
    - шт +
    Опция A2
    Вилка питания для сетей Великобритании (240 В, 50 Гц)
    По запросу
    - шт +
    Опция A3
    Вилка питания для сетей Австралии (240 В, 50 Гц)
    По запросу
    - шт +
    Опция A4
    Северная Америка (240 В, 50 Гц)
    По запросу
    - шт +
    Опция A5
    Вилка питания для сетей Швейцарии (220 В, 50 Гц)
    По запросу
    - шт +
    Опция A6
    Вилка питания для сетей Японии (100 В, 50/60 Гц)
    По запросу
    - шт +
    Опция A10
    Вилка питания для сетей Китая (50 Гц)
    По запросу
    - шт +
    Опция A11
    Вилка питания для сетей Индии (50 Гц)
    По запросу
    - шт +
    Опция A12
    Вилка питания для сетей Бразилии (60 Гц)
    По запросу
    - шт +
    Опция A99
    Шнур электропитания отсутствует
    По запросу
    - шт +
    Руководство пользователя
    Опция L0
    Руководство на английском языке
    По запросу
    - шт +
    Опция L5
    Руководство на японском языке
    По запросу
    - шт +
    Опция L7
    Руководство на китайском языке (упрощенное письмо)
    По запросу
    - шт +
    Опция L8
    Руководство на китайском языке (традиционное письмо)
    По запросу
    - шт +
    Опция L10
    Руководство на русском языке
    По запросу
    - шт +
    Опция L99
    Без руководства
    По запросу
    - шт +
    Сервисные опции
    Опция C3
    Услуги по калибровке в течение 3 лет
    По запросу
    - шт +
    Опция C5
    Услуги по калибровке в течение 5 лет
    По запросу
    - шт +
    Опция CA1
    Однократная калибровка или функциональная диагностика
    По запросу
    - шт +
    Опция D1
    Протокол с данными калибровки
    По запросу
    - шт +
    Опция D3
    Протокол с данными калибровки за 3 года (с опцией C3)
    По запросу
    - шт +
    Опция D5
    Протокол с данными калибровки за 5 лет (с опцией C5)
    По запросу
    - шт +
    Опция G3
    Полное обслуживание в течение 3 лет (включая замену на время ремонта, плановую калибровку и многое другое)
    По запросу
    - шт +
    Опция G5
    Полное обслуживание в течение 5 лет (включая замену на время ремонта, плановую калибровку и многое другое)
    По запросу
    - шт +
    Опция IF
    Модернизация прибора
    По запросу
    - шт +
    Опция R3
    Ремонт в течение 3 лет (включая гарантийное обслуживание)
    По запросу
    - шт +
    Опция R5
    Ремонт в течение 5 лет (включая гарантийное обслуживание)
    По запросу
    - шт +
    Семейство AWG5200
    AWG5200-425
    2,5 Гвыб/с
    $88 881
    - шт +
    AWG5200-450
    5 Гвыб/с (10 Гвыб/с с интерполяцией)
    $128 613
    - шт +
    AWG5200-825
    2,5 Гвыб/с
    $126 420
    - шт +
    AWG5200-850
    5 Гвыб/с (10 Гвыб/с с интерполяцией)
    $193 500
    - шт +
    AWG5200-225
    2,5 Гвыб/с
    $72 111
    - шт +
    AWG5200-250
    5 Гвыб/с (10 Гвыб/с с интерполяцией)
    $91 848
    - шт +
    Послепродажное обслуживание
    CA1
    Однократная калибровка или функциональная диагностика
    По запросу
    - шт +
    R5DW
    Ремонт в течение 5 лет
    По запросу
    - шт +
    R2PW
    Послегарантийный ремонт в течение 2 лет
    По запросу
    - шт +
    R1PW
    Послегарантийный ремонт в течение 1 года
    По запросу
    - шт +
    Комплект для монтажа в стойку
    GF-RACK3U
    Комплект для монтажа в стойку
    $1 535.10
    - шт +
    Модернизация прибора
    AWG5200-2-2550
    Увеличение частоты дискретизации с 2,5 Гвыб./с до 5 Гвыб./с (10 Гвыб./с с интерполяцией)
    $30 702
    - шт +
    AWG5200-2DC
    Дополнительные широкополосные выходы с усилителем, связь по пост. току
    $1 535.10
    - шт +
    AWG5200-2AC
    Дополнительные выходы с усилителем, связь по перем. току
    $6 127.50
    - шт +
    AWG5200-2DIGUP
    Дополнительный цифровой повышающий преобразователь частоты (требуется AWG5200-250 или AWG5200-2-2550)
    $6 127.50
    - шт +
    AWG5200-4-2550
    Увеличение частоты дискретизации с 2,5 Гвыб./с до 5 Гвыб./с (10 Гвыб./с с интерполяцией)
    $53 793
    - шт +
    AWG5200-4DC
    Дополнительные широкополосные выходы с усилителем, связь по пост. току
    $3 070.20
    - шт +
    AWG5200-4AC
    Дополнительные выходы с усилителем, связь по перем. току
    $12 255
    - шт +
    AWG5200-4DIGUP
    Дополнительный цифровой повышающий преобразователь частоты (требуется AWG5200-450 или AWG5200-4-2550)
    $12 255
    - шт +
    AWG52UP опция SSD
    Дополнительный (или в качестве замены) твердотельный накопитель с установленным программным обеспечением
    По запросу
    - шт +
    AWG5200-8-2550
    Увеличение частоты дискретизации с 2,5 Гвыб./с до 5 Гвыб./с (10 Гвыб./с с интерполяцией)
    $69 144
    - шт +
    AWG5200-8DC
    Дополнительные широкополосные выходы с усилителем, связь по пост. току
    $6 127.50
    - шт +
    AWG5200-8AC
    Дополнительные выходы с усилителем, связь по перем. току
    $24 639
    - шт +
    AWG5200-8DIGUP
    Дополнительный цифровой повышающий преобразователь частоты (требуется AWG5200-850 или AWG5200-8-2550)
    $24 639
    - шт +
    AWG5200-SEQ
    Добавление функции создания последовательностей
    $15 351
    - шт +
    Прикладные модули
    MTONENL-SS01 MTONEFL-SS01
    Генерация ЛЧМ-сигналов, сигналов с провалом в спектре и тональных сигналов
    По запросу
    - шт +
    PRECOMNL-SS01 PRECOMFL-SS01
    Формирование коэффициентов коррекции сигналов для получения плоской АЧХ и линейной ФЧХ
    По запросу
    - шт +
    HSSNL-SS01 HSSFL-SS01 HSSPACKFL-SS01 HSSPACKNL-SS01
    Генерация сигналов с предыскажениями для тестирования на соответствие стандартам
    По запросу
    - шт +
    RFGENNL-SS01 RFGENFL-SS01
    Генерация сигналов с цифровой модуляцией с несколькими группами несущих
    По запросу
    - шт +
    OPTICALNL-SS01 OPTICALFL-SS01
    Генерация сигналов с применением сложных схем модуляции для тестирования оптических устройств
    По запросу
    - шт +
    OFDMNL-SS01 OFDMFL-SS01
    Генерация одного или нескольких OFDM кадров с одним или несколькими пакетами
    По запросу
    - шт +
    RADARNL-SS01 RADARFL-SS01
    Генерация импульсных радиолокационных сигналов с разными видами модуляции и искажениями
    По запросу
    - шт +
    SSCFLNL-SS01 SSCFLFL-SS01
    Добавляет возможность создания тактовых сигналов с распределенным спектром для прикладных модулей "Высокоскоростные последовательные сигналы" и "Оптические сигналы"
    По запросу
    - шт +
    SPARAFL-SS01 SPARANL-SS01
    Добавляет возможность использования S-параметров для прикладных модулей "РЧ сигналы", "Высокоскоростные последовательные сигналы", "Оптические сигналы", "OFDM" и "Сигналы РЛС"
    По запросу
    - шт +
    Библиотека

    Основные сведения о продукте

    Посмотреть более подробную информацию о возможностях этого продукта.

    Технические характеристики

    Отзывы
    Добавить отзыв
    Оцените товар:
    Ваше имя
    Достоинства

    Недостатки

    Комментарий

    Символы на картинке


    Тут еще никто ничего не писал, стань первым!
    Список просмотренных товаров пуст
    Список избранного пуст
    Ваша корзина пуста
    Помощь
    Ошибка на сайте? Выдели её и нажми Ctrl+Enter
