Основные возможности и технические характеристики

Лучшие в отрасли генераторы сигналов произвольной формы (AWG) серии AWG70000A представляют собой передовой образец производительности, частоты дискретизации, качества сигнала и объема памяти. Возможность создавать, генерировать и воспроизводить идеальные, искаженные или реальные сигналы чрезвычайно важна в процессе разработки, тестирования и обслуживания наиболее сложных систем передачи данных. Генераторы серии AWG70000A являются лучшими в отрасли приборами, обеспечивающими формирование тестовых сигналов для решения постоянно усложняющихся измерительных задач. Обладая частотой дискретизации до 50 Гвыб./с при вертикальном разрешении 10 бит, они позволяют создавать очень сложные сигналы с возможностью регулирования всех параметров этих сигналов.

Основные технические характеристики

Частота дискретизации до 50 Гвыб./с

Динамический диапазон, свободный от паразитных составляющих -80 дБн

Разрешение по вертикали 10 бит

Память сигналов 16 Гвыб.

Возможности и преимущества

Полное решение для генерации широкополосных РЧ сигналов в одном корпусе

Прямая генерация широкополосных сигналов с несущей до 20 ГГц без необходимости внешнего преобразования с повышением частоты

Моделирование реальных аналоговых искажений высокоскоростных потоков цифровых данных

Моделирование искажений сигналов, передаваемых со скоростями до 12,5 ГБ/с

Генерация РЧ сигналов с высокой точностью

Динамический диапазон, свободный от паразитных составляющих более -80 дБн

Создание модулирующих сигналов для высокоскоростных оптических каналов связи с высоким вертикальным разрешением для получения сигналов со сложными типами модуляции высокого порядка

Разрешение по вертикали 10 бит при частоте дискретизации 50 Гвыб./с

Создание сценариев длинных сигналов без построения сложных последовательностей

Память объемом до 16 Гвыб. позволяет воспроизводить данные с частотой дискретизации 50 Гвыб./с в течение 320 мс

Синхронизация нескольких приборов (вручную или через специальный концентратор) для получения многоканальной высокоскоростной системы создания сигналов произвольной формы

Полнофункциональная работа без внешнего ПК

Встроенный дисплей и наличие кнопок управления позволяет быстро выбирать, редактировать и воспроизводить сигналы непосредственно с передней панели генератора

Моделирование реальных условий путем воспроизведения захваченных сигналов

Сигналы, захваченные осциллографами и анализаторами спектра реального времени можно воспроизводить, редактировать или передискретизировать на генераторе сигналов произвольной формы

Плавный переход от моделирования к реальной среде тестирования

Импорт векторных сигналов из программных приложений сторонних производителей, например, MATLAB

Области применения

Создание широкополосных РЧ/СВЧ сигналов для систем связи и электронного оборудования оборонного назначения

Выходные широкополосные РЧ сигналы с частотами до 20 ГГц

Тестирование на соответствие стандарту высокоскоростных шин и полупроводниковых приборов

Тестирование приемников в предельных режимах с применением широкого выбора искажений сигнала

Исследование устройств на основе когерентной оптики

Генерация модулирующих сигналов для высокоскоростной передачи данных с использованием видов модуляции высоких порядков

Передовые исследования в области электроники, физики и химии

Быстродействующий источник сигнала с малым джиттером для создания специальных аналоговых сигналов, импульсов с крутыми фронтами, потоков данных и тактовых частот

Плавный переход от моделирования к генерации

Прибор AWG70000A может генерировать любой захваченный или заданный сигнал. Создавать сигнал можно различными способами. Такое прикладное программное обеспечение, как RFXpress и SerialXpress, специально оптимизированное для работы с семейством генераторов Tektronix AWG, обеспечивает возможность создания специальных сигналов, а программные приложения сторонних производителей, например, MATLAB, Excel или им подобные, обладают достаточной гибкостью для создания любых выбранных вами сигналов. Созданные в любых вышеуказанных приложениях сигналы можно импортировать в генератор AWG70000A, а затем воспроизвести, при этом происходит непосредственный переход от модели к реальному сигналу.

Кроме того, сигналы, захваченные осциллографами или анализаторами спектра реального времени компании Tektronix, можно загрузить в AWG70000A и воспроизвести. Используя ПО RFXpress, захваченный сигнал можно изменять в соответствии с любыми возможными требованиями.

Генерирование широкополосных РЧ сигналов

Создание РЧ сигналов становится все более и более сложным, что вызывает дополнительные трудности для разработчиков РЧ устройств при точном формировании сигналов, необходимых для тестирования на соответствие стандарту и определения области устойчивой работы. В сочетании с ПО RFXpress, генераторы серии AWG70000A могут решить эти сложные проблемы. RFXpress представляет собой программный пакет, предназначенный для цифрового синтеза модулирующих сигналов, а также сигналов промежуточной и радиочастоты. ПО RFXpress позволяет реализовать все возможности генераторов серии AWG70000A, благодаря чему осуществляется новый подход к генерации широкополосных сигналов. Совместное использование AWG70000A и ПО RFXpress предоставляет инженерам возможность генерировать сигналы с необходимой полосой в пределах частотного диапазона 20 ГГц.

AWG70000A-Arbitrary-Waveform-Generator-Datasheet

AWG70000A обладает уникальным значением динамического диапазона, свободного от паразитных составляющих

Потребности новейших цифровых радиочастотных технологий зачастую выходят за рамки возможностей существующих измерительных приборов, так как требуют генерации широкополосных быстроизменяющихся сигналов, все чаще применяемых во многих беспроводных приложениях, таких как РЛС, радиорелейная связь, мультиплексирование с ортогональным частотным разделением сигналов (OFDM) и сверхширокополосная (СШП, UWB) радиосвязь. При использовании совместно с RFXpress, генераторы серии AWG70000A поддерживают широкий диапазон видов модуляции, что упрощает задачу создания сложных РЧ сигналов. Приборы серии AWG70000A обеспечивают возможность генерирования модулирующих сигналов и сигналов промежуточной частоты, а также прямой генерации РЧ сигналов c частотой до 20 ГГц.

Сигнал частотой 3 ГГц с несколькими несущими генерируется прибором AWG70000A с динамическим диапазоном, свободным от паразитных составляющих, равным 60 дБн

Создание радиолокационных сигналов

Создание современных радиолокационных сигналов часто требует от генератора исключительных характеристик, в том числе частоты дискретизации, динамического диапазона и памяти. Генераторы Tektronix серии AWG70000A стали новым отраслевым стандартом для генерирования современных радиолокационных сигналов, обеспечивая ширину полосы модуляции до 20 ГГц. Поддерживая частоту дискретизации до 50 Гвыб./с, генераторы серии AWG70000A позволяют осуществлять прямую генерацию РЧ сигналов, которые ранее невозможно было получать с помощью генераторов сигналов произвольной формы. В случаях, когда требуется формирование IQ данных, AWG70000A обеспечивают возможность передискретизации сигнала, тем самым улучшая его качество c учетом непревзойденного значения динамического диапазона.

Генераторы AWG700000A и ПО RFXpress являются идеальным решением для создания сложных радиолокационных сигналов. Пользователи имеют возможность с максимальной гибкостью создавать собственные наборы радиолокационных импульсов. С помощью генераторов сигналов произвольной формы можно легко создавать сигналы с различными типами модуляции, такими как линейно-частотная модуляция (ЛЧМ), коды Баркера и полифазные коды, шаговая частотная или нелинейная частотная модуляция; при этом широкая функциональность и гибкость ПО RFXpress позволяют формировать сигналы с заданными пользователем типами модуляции. Использование AWG70000A совместно с RFXpress даёт возможность генерировать последовательности со смещёнными импульсами для устранения неоднозначности по дальности и доплеровской частоте, моделировать скачкообразную перестройку частоты в системах радиоэлектронного противодействия, а также межимпульсное колебание амплитуды для имитации целей Сверлинга, включая сканирование диаграммы направленности антенны, радиолокационные помехи и многолучевое распространение.

Радиолокационные импульсы, созданные с помощью генератора серии AWG70000A и ПО RFXpress.

Генерация сигналов, имитирующих реальный эфир

Характеристики радиолокационных сигналов не должны ухудшаться в присутствии в том же спектре других сигналов различных коммерческих стандартов. Для соблюдения этих требований разработчики РЛС должны тщательно проверить все крайние случаи на стадиях проектирования и отладки. Генератор AWG70000A с программным приложением RFXpress Environment обладает исключительной гибкостью для определения и создания таких наихудших сценариев.

Вы можете задать до 25 сигналов для моделирования реального эфира, в том числе WiMAX, WiFi, GSM, GSM-EDGE, EGPRS 2А, EGPRS2B, CDMA, W-CDMA, DVB-T, шумоподобный сигнал и немодулированные сигналы РЛС. Это приложение также позволяет беспрепятственно импортировать сигналы из других приложений RFXpress (в том числе Radar, Generic Signal и др.), а также из Matlab®, из анализаторов спектра и осциллографов Tektronix в вашу среду. Можно также настроить физические параметры сигналов, соответствующих определенному стандарту. Вы можете задать несущую частоту, мощность, момент начала и продолжительность подачи для всех сигналов, имитирующих реальный эфир. Таким образом, вы полностью контролируете взаимодействие этих сигналов друг с другом.

Когерентная оптика

Тенденции увеличения скорости передачи данных и повсеместное распространение интернет-технологий стимулируют развитие когерентных оптических линий дальней и ближней связи. Наиболее важными параметрами оптических систем являются качество фазовой модуляции, скорость передачи, частота дискретизации, полоса пропускания и разрешение. Специалисты компании Tektronix хорошо знакомы с проблемами и противоречиями, характерными для тестирования когерентной оптики, и поэтому предлагают набор надежных, легко конфигурируемых и высокоточных средств для проведения измерений, генерации оптических сигналов и калибровки.

Частота дискретизации генератора сигналов произвольной формы серии AWG70000A компании Tektronix достигает 50 Гвыб./с при разрешении по вертикали 10 бит. При таких характеристиках возможна прямая генерация модулирующих сигналов IQ, используемых в современных когерентных оптических системах связи, основанных на квадратурной модуляции оптической несущей и работающих со скоростями передачи данных выше 200 Гбит/с. Можно синхронизировать несколько генераторов серии AWG70000 (вручную или через специальный концентратор), при этом каждый модулирующий сигнал будет иметь частоту дискретизации 50 Гвыб./с и малую амплитуду вектора ошибок, что позволит передавать данные со скоростью 32 Гбод.

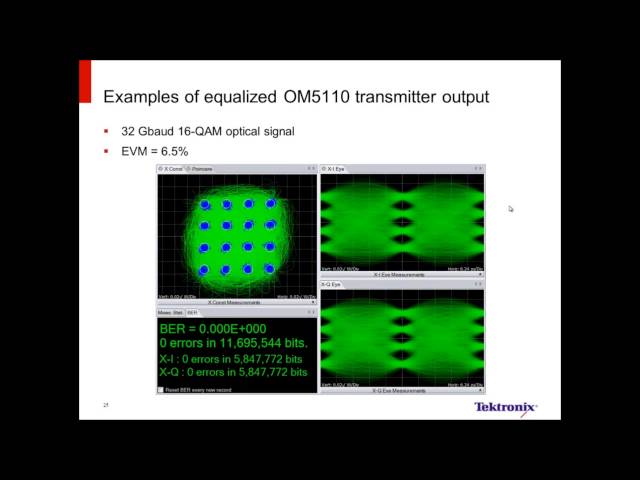

Генерация сигнала с требуемыми характеристиками – это только одна проблема, возникающая при работе с когерентной оптикой. В число других проблем входят получение сигнала требуемого качества, малой амплитуды вектора ошибок и четкой глазковой диаграммы. ПО RFXpress позволяет калибровать генераторы серии AWG70000 с учетом характеристик испытываемого устройства и для предварительной коррекции когерентных оптических сигналов.

Создание типовых OFDM сигналов

В современном беспроводном мире ортогональное частотное разделение сигналов с мультиплексированием (OFDM) становится наиболее предпочтительным методом модуляции для передачи больших объёмов цифровых данных на короткие и средние расстояния. Необходимость наличия широкой полосы пропускания и нескольких несущих вызывает серьёзные трудности у инженеров, которым нужно создавать OFDM сигналы для тестирования РЧ приёмников. При формировании сигнала OFDM генераторы серии AWG70000A совместно с ПО RFXpress позволяют сконфигурировать каждую из его составных частей. При сборке полного OFDM кадра инженеры могут создавать сигналы посимвольно, либо с помощью программного обеспечения RFXpress выбрать значения по умолчанию для некоторых аспектов сигнала. Объединение возможностей генератора и RFXpress позволяет осуществлять кодирование данных в различных форматах, включая коды Рида-Соломона, свёрточное кодирование и скремблирование. Кроме того, пользователи имеют возможность задавать для каждой поднесущей в OFDM символе параметры, которые могут быть настроены независимо для типа, модуляции и базовых данных. Программное обеспечение RFXpress обеспечивает доступ ко всем параметрам OFDM сигнала через специальную таблицу символов, в которой приводятся сводные данные по всем несущим в выбранном символе. Пакеты/кадры OFDM могут создаваться путём определения интервалов между символами/кадрами, а части OFDM пакетов могут быть выделены за счёт добавления стробированного шума.

Генерация высокоскоростных последовательных сигналов

Последовательные сигналы целиком состоят из единиц и нулей – двоичных данных. С увеличением тактовой частоты эти простые последовательности единиц и нулей стали всё больше походить на аналоговые сигналы из-за аналоговых факторов, воздействующих на них. Нулевое время нарастания и абсолютно плоские вершины – «как в учебнике» – в реальных цифровых сигналах не существуют. В реальных электронных схемах присутствуют шумы, джиттер, перекрёстные помехи, распределённые реактивные сопротивления, колебания напряжения источников питания и другие паразитные явления. Всё это оказывает негативное влияние на сигнал. Реальный цифровой «меандр» редко соответствует своему теоретическому эквиваленту. Генераторы AWG70000A являются аналоговыми источниками сигнала и представляют собой идеальное решение «всё в одном», позволяющее создавать потоки цифровых данных и имитировать аналоговые дефекты, которые имеют место в реальных условиях. В генераторах серии AWG70000A используются методы прямого синтеза, которые обеспечивают формирование сигналов, моделирующих эффекты прохождения сигнала по линии передачи. Время нарастания, форма импульса, задержка и искажения – всё это можно регулировать с помощью приборов серии AWG70000A. При их использовании совместно с пакетом программного обеспечения SerialXpress инженеры имеют возможность с пакетом программного обеспечения SerialXpress инженеры имеют возможность до 12,5 Гбит/с. Это именно то, что необходимо для тщательного тестирования приемника.

Цифровые данные с искажениями легко создаются с помощью генератора AWG70000A и ПО SerialXpress.

ПО SerialXpress является интегрированным программным обеспечением, которое позволяет приборам серии AWG70000A вносить в цифровые данные разнообразные аномалии, в том числе джиттер (случайный, периодический, синусоидальный), шум, искажения коэффициента заполнения (DCD), пред- и постиcкажения и их компенсацию, межсимвольные помехи (ISI), а также осуществлять генерацию тактовой частоты с распределенным спектром (SSC). С помощью эталонных файлов, загруженных в SerialXpress, обеспечивается эмулирование условий передачи как в электронных платах, так и в кабелях. Решение на основе генераторов AWG70000A и ПО SerialXpress обеспечивает создание базовых шаблонов сигналов для множества современных стандартов, таких как SATA, Display Port, SAS, PCI-E, USB и Fibre Channel.

Для приложений высокоскоростной последовательной передачи данных генераторы серии AWG70000A предлагают лучшее в отрасли решение проблем по генерации тестовых сигналов. В последние годы с такими проблемами всё чаще сталкиваются разработчики цифровых устройств, перед которыми стоят задачи по тестированию, контролю и отладке сложных цифровых систем. Файловая концепция этих приборов использует метод прямого синтеза для создания сложных потоков данных и обеспечивает пользователям простоту, воспроизводимость и гибкость, необходимые для решения самых сложных задач по генерации сигналов для приложений высокоскоростной последовательной передачи данных.

Цифровые данные с компенсацией предыскажений, созданные с помощью генератора AWG70000A и ПО SerialXpress.

LXI Класс C

Интерфейс LXI класса C и встроенный веб-сервер предоставляют доступ к генераторам серии AWG7000A через стандартный веб-браузер. Для этого достаточно ввести IP адрес генератора в поле адреса браузера. Веб-интерфейс позволяет просматривать состояние и конфигурацию прибора, а также контролировать и изменять параметры сетевого интерфейса. Все процедуры удалённого доступа соответствуют спецификациям интерфейса LXI класса C.

Качество, на которое можно положиться

Доверьтесь компании Tektronix, и вы получите качество, на которое можно положиться. Каждый прибор не только сопровождается лучшими в отрасли службами поддержки, но и обеспечивается годовой гарантией.
