Генератор сигналов произвольной формы, 12 Гвыб./с
Наличие: По запросуПо запросу По запросу По запросу
Генераторы сигналов M8190A Подробнее
Американская компания Keysight Technologies начала свою историю в 1930-х годах прошлого века. Сегодня – это лидер в производстве измерительного оборудования и САПР (систем автоматизированного проектирования). Keysight Technologies предлагает интегрированные решения, объединяющие измерения, экстракцию параметров и верификацию разработок.
Компания Keysight Technologies производит осциллографы, анализаторы, измерители, генераторы, источники питания, а также… подробнее
Обзор
Свернуть
Развернуть
Основные возможности и технические характеристики
Прецизионный генератор сигналов произвольной формы с двумя настройками ЦАП
- Разрешение 14 бит при частоте дискретизации до 8 Гвыб./с
- Разрешение 12 бит при частоте дискретизации до 12 Гвыб./с
Быстродействующий генератор сигналов произвольной формы
- Регулируемая частота дискретизации: от 125 Мвыб./с до 8/12 Гвыб./с
- Динамический диапазон, свободный от паразитных составляющих (SFDR): до 90 дБн (тип.)
- Объем памяти сигналов произвольной формы: до 2 Гвыб. на канал с развитыми возможностями по созданию последовательностей
- Аналоговая полоса частот: 5 ГГц (прямой выход ЦАП)
Уникальные характеристики — уникальная производительность
- Динамический диапазон, свободный от паразитных составляющих до 90 дБн: чистые тональные сигналы без шумов (даже при наличии тысяч тонов)
- Объем памяти до 2 Гвыб. на канал: длинные реалистичные сценарии генерации сигналов
- Аналоговая полоса частот 5 ГГц: искусственные аналоговые искажения межсимвольных помех
Основные приложения
- Радиолокационные системы и системы спутниковой связи, системы радиоэлектронного противодействия, многоуровневые сигналы
- Тестирование аналого-цифровых преобразователей, тестирование на устойчивость к джиттеру
- Цифровое видео, измерение относительной мощности шума, беспроводная связь, HDMI, MHL
- Тестирование систем стандартов IEEE 802.11ad, OFDM, кабельного телевидения и программно-управляемого радио
Описание
Утвержденный тип средств измерений.
Внесен в Государственный реестр средств измерений за номером 54604-13.
Расширение возможностей тестирования с использованием генератора сигналов произвольной формы Keysight M8190A
Использование прецизионного генератора сигналов произвольной формы позволяет повысить реалистичность тестирования различных устройств — от систем обнаружения малозаметных целей до телекоммуникационных систем с высокой плотностью каналов. Генератор сигналов произвольной формы Keysight M8190A обеспечивает одновременно высочайшую точность воспроизведения сигналов, высокое разрешение и широкий диапазон частот. Такое уникальное сочетание функциональных возможностей обеспечивает создание сложных сценариев сигналов, которые позволяют осуществлять более глубокий анализ характеристик разрабатываемых устройств, что повышает эффективность тестирования новых продуктов.
Генератор сигналов произвольной формы Keysight M8190A работает со всеми программными платформами
Генератор сигналов произвольной формы Keysight M8190A поддерживает все основные виды программного обеспечения, позволяющие создавать сигналы: MATLAB, BenchLink Waveform Builder Pro, Wideband Waveform Center (для широкополосной модуляции более 60 видов телекоммуникационных сигналов) и др
Свернуть
Развернуть
Основные возможности и технические характеристики
Прецизионный генератор сигналов произвольной формы с двумя настройками ЦАП
- Разрешение 14 бит при частоте дискретизации до 8 Гвыб./с
- Разрешение 12 бит при частоте дискретизации до 12 Гвыб./с
Быстродействующий генератор сигналов произвольной формы
- Регулируемая частота дискретизации: от 125 Мвыб./с до 8/12 Гвыб./с
- Динамический диапазон, свободный от паразитных составляющих (SFDR): до 90 дБн (тип.)
- Объем памяти сигналов произвольной формы: до 2 Гвыб. на канал с развитыми возможностями по созданию последовательностей
- Аналоговая полоса частот: 5 ГГц (прямой выход ЦАП)
Уникальные характеристики — уникальная производительность
- Динамический диапазон, свободный от паразитных составляющих до 90 дБн: чистые тональные сигналы без шумов (даже при наличии тысяч тонов)
- Объем памяти до 2 Гвыб. на канал: длинные реалистичные сценарии генерации сигналов
- Аналоговая полоса частот 5 ГГц: искусственные аналоговые искажения межсимвольных помех
Основные приложения
- Радиолокационные системы и системы спутниковой связи, системы радиоэлектронного противодействия, многоуровневые сигналы
- Тестирование аналого-цифровых преобразователей, тестирование на устойчивость к джиттеру
- Цифровое видео, измерение относительной мощности шума, беспроводная связь, HDMI, MHL
- Тестирование систем стандартов IEEE 802.11ad, OFDM, кабельного телевидения и программно-управляемого радио
Описание
Утвержденный тип средств измерений.
Внесен в Государственный реестр средств измерений за номером 54604-13.
Расширение возможностей тестирования с использованием генератора сигналов произвольной формы Keysight M8190A
Использование прецизионного генератора сигналов произвольной формы позволяет повысить реалистичность тестирования различных устройств — от систем обнаружения малозаметных целей до телекоммуникационных систем с высокой плотностью каналов. Генератор сигналов произвольной формы Keysight M8190A обеспечивает одновременно высочайшую точность воспроизведения сигналов, высокое разрешение и широкий диапазон частот. Такое уникальное сочетание функциональных возможностей обеспечивает создание сложных сценариев сигналов, которые позволяют осуществлять более глубокий анализ характеристик разрабатываемых устройств, что повышает эффективность тестирования новых продуктов.
Генератор сигналов произвольной формы Keysight M8190A работает со всеми программными платформами
Генератор сигналов произвольной формы Keysight M8190A поддерживает все основные виды программного обеспечения, позволяющие создавать сигналы: MATLAB, BenchLink Waveform Builder Pro, Wideband Waveform Center (для широкополосной модуляции более 60 видов телекоммуникационных сигналов) и др
Свернуть
Развернуть
Комплектация
Комплектацию Вы можете узнать:
По тел.: +7 (495) 105 96 88 или
Написать нам письмо: info@micro-electronics.ru
По тел.: +7 (495) 105 96 88 или
Написать нам письмо: info@micro-electronics.ru
Свернуть
Развернуть
Комплектация
Комплектацию Вы можете узнать:
По тел.: +7 (495) 105 96 88 или
Написать нам письмо: info@micro-electronics.ru
По тел.: +7 (495) 105 96 88 или
Написать нам письмо: info@micro-electronics.ru
Свернуть
Развернуть
Сведения о реестре СИ
|
Номер в Госреестре |
Наименование СИ |
Обозначение типа СИ |
Изготовитель |
Срок свидетельства или заводской номер |
|---|---|---|---|---|
| Не в реестре | ||||
Свернуть
Развернуть
Сведения о реестре СИ
|
Номер в Госреестре |
Наименование СИ |
Обозначение типа СИ |
Изготовитель |
Срок свидетельства или заводской номер |
|---|---|---|---|---|
| Не в реестре | ||||
-
M8190A AXIe Arbitrary Waveform Generator -

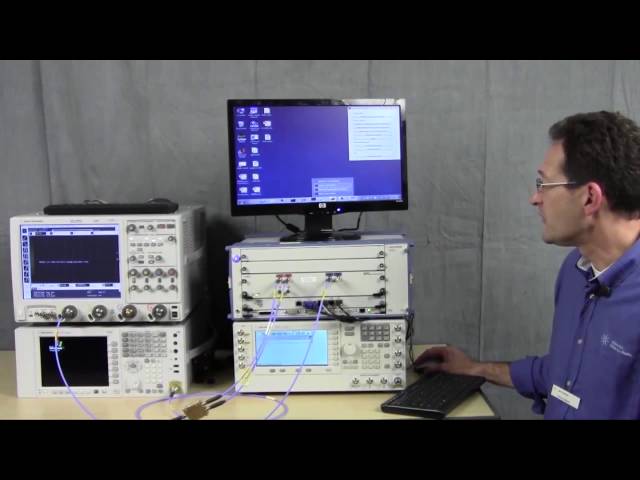

Wideband Multi-Tone Waveform Generation Demonstration w/ Keysight M8190A AXIe AWG -
Chirp Demonstration w/ Keysight M8190A AXIe AWG -

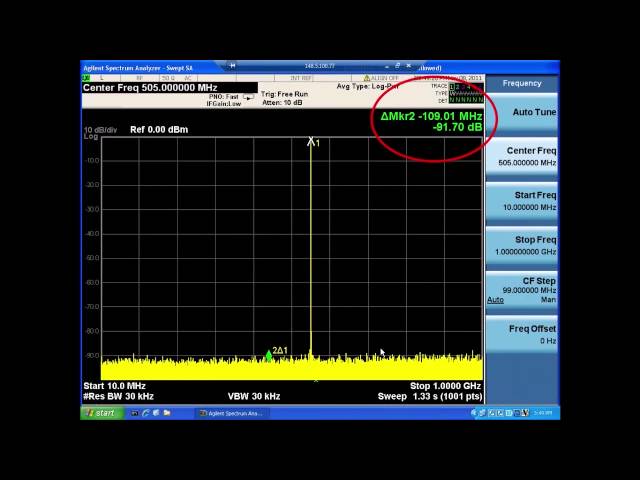

Best IF w/ Keysight M8190A AXIe AWG -
Keysight M8190A AXIe AWG -
QAM w/ Keysight M8190A AXIe AWG -
Wideband High Resolution Test w/ Precision Keysight M8190A AXIe AWG -
EVM w/ Keysight M8190A AXIe AWG
Характеристики
Загрузить технические характеристики
| Sequencer | ||
| The standard configuration of the M8190A offers: | ||
|
–– Continuous, self armed mode with one segment ––Triggered, self armed with one segment ––Gated, self armed with one segment |
||
| Sample memory | ||
| - Standard | 128 MSa per channel | |
| - Option 02G 12 bit mode | 2048 MSa per channel | |
| - Option 02G 14 bit mode | 1536 MSa per channel | |
| Option SEQ offers the enhanced sequencing functionality described below | ||
| Minimum segment length | 320 samples in 12 bit mode; 240 samples in 14 bit mode | |
| Waveform granularity | 64 samples in 12 bit mode; 48 samples in 14 bit mode | |
| Segments | 1 to 512 k (219) unique segments | |
| The maximum length of a segment can be up to 2048 MSa. A single segment can consist of multiple sections that are downloaded individually to the instrument and are linked inside the M81190A to form a segment. | ||
| Segment loops | A total of 4 billion (232) loops can be defined for each segment | |
| Sequences | Up to 512 k (219) total unique waveform sequences can be defined. A sequence is a continuous series of segments. | |
| Sequence table entries | Up to 512 k segment table entries can be defined as the sum of entries for all sequence tables | |
| Sequence loops | A total of 4 billion (232) loops can be defined for each sequence | |
| Scenarios | Up to 512 k (219) scenarios can be defined. A scenario is a continuous series of sequences | |
| Up to 512 k (219) loop can be defined for each scenario | ||
| Scenario table entries | Each sequence in a scenario can be looped up to 4 billion (232) times. Switching between different scenarios is controlled by software. | |
| Dynamic scenario control | A parallel input bus is used to externally switch between scenarios. Jumps between scenarios can be immediate (current scenario is interrupted) or synchronous (current scenario is completed before jumping to the next scenario). | |
| Digital Up-Conversion | ||
| In a two-channel instrument, each channel has a separate digital up-conversion engine. All parameters (e.g. carrier frequency, amplitude, waveforms, etc.) can be set independently. If the two channels are used in “coupled” mode, they are fully phase coherent. | ||
| Characteristics | Description | |
| Sampling rate | 1000 MSa/s to 7200 MSa/s | |
| Carrier frequency | ||
| Range | 0 Hz ... 12 GHz (observe frequency response and sin x/x roll-off) | |
| - Resolution | Sample clock/272 | |
| - Phase range | 0 - 360° | |
| - Phase resolution | 0.002° | |
| - Amplitude range | 0 to 100% | |
| - Amplitude resolution | 20,000 steps | |
| - Frequency sweep rate | 2 Hz/hour to 40 GHz∕μs | |
| Sample memory | ||
| - Depth | 768 M IQ sample pairs | |
| - Granularity | 24 | |
| - Minimum segment length for data segments | 120 IQ pairs | |
| - Minimum segment length for configuration segments | 240 IQ Pairs | |
| Vertical resolution IQ | 15 bit samples for I and Q | |
| Vertical resolution DAC | 14 bit independent of 12 bit mode and 14 bit mode | |
| Interpolation factors | x3, x12, x24, x48 | |
| SFDR and harmonics | See specs in 14 bit mode | |
| Mode dependent modulation bandwidth Interpolation factor | Max. input sample rate | Max. modulation bandwidth |
| - x3 | 2400 MSa/s | 1920 MHz |
| - x12 | 600 MSa/s | 480 MHz |
| - x24 | 300 MSa/s | 240 MHz |
| - x48 | 150 MSa/s | 120 MHz |
| Modulation bw ripple | 0.8 x Fs, where Fs is the input I/Q sample rate, max 1 dB | |
| - Delay (fSa = 1 GSa/s to 7.2 GSa/s) | ||
| - Trigger/event in to direct out | Interpolation factor * 3840 sample clock cycles + 4.5 sample clock cycles - 5.3 ns (nom) | |
| - Trigger/event in to DC out | Interpolation factor * 3840 sample clock cycles + 4.5 sample clock cycles - 4.6 ns (nom) | |
| - Trigger/event in to AC out | Interpolation factor * 3840 sample clock cycles + 4.5 sample clock cycles - 4.5 ns (nom) | |
| - Delay sync marker out to direct out | 4.5 sample clock cycles - 8.0 ns (nom) | |
| - Delay sample marker out to direct out | -1.3 ns + 4.5 sample clock cycles (typ) | |
| Sync clock output | Sample clock divided by (24 x interpolation factor) | |
| Minimum latency | Interpolation factor * 10320 sample clock cycles (meas) | |
| Trigger/gate and event input | ||
| - Maximum toggle frequency | Sample clock output frequency divided by (120 * interpolation factor) | |
| Marker | ||
| Sync marker | ||
| - Timing resolution | 24 input IQ sample pairs | |
| - Width | Multiples of 24 input IQ sample pairs | |
| Sample marker | ||
| - Timing resolution | 1 input IQ sample pair | |
| - Width | Interpolation factor | Width in DAC output samples |
| x3 | 24 | |
| x12 | 24 | |
| x24 | 24 | |
| x48 | 48 | |
| Sample marker output delay | Marker to data is 3.5 sample clock cycles | |
| Memory management | ||
| The IQ baseband waveform and waveform attributes such as carrier frequency, phase, and amplitude are stored independently. Thus, repetitive waveforms with different attributes can be stored much more efficiently. Attributes are stored in tables. The sequencer connects waveform and its attributes at runtime. Carrier frequency and amplitude can also be controlled by software. | ||
| Table sizes | ||
| - Amplitude table | 32 k | |
| - Frequency table | 32 k | |
| - Action table | 32 k | |
| Actions include: Set carrier frequency, set amplitude, set phase, reset phase, phase bump, set sweep rate, sweep run, sweep stop | ||
| General | ||
| Power consumption | 210 W (nom, 12 GSa/s operation) | |
| Operating temperature | 0 °C to 40 °C | |
| Operating humidity | 5% to 80% relative humidity, non-condensing | |
| Operating altitude | Up to 2000 m | |
| Storage temperature | -40 °C to 70 °C | |
| Stored states | User configurations and factory default | |
| Power on state | Default | |
| Interface to controlling PC | PCIe (see AXIe chassis specification) | |
| Form factor | 2-slot AXIe | |
| Dimensions (WxHxD) | 60 mm x 322.5 mm x 281.5 mm | |
| Weight | 4.9 kg | |
| Safety designed to | IEC61010-1, UL61010, CSA22.2 61010.1 certified | |
| EMC tested to | IEC61326 | |
| Warm-up time | 30 min | |
| Calibration interval | 2 years recommended | |
| Warranty | 3 years standard | |
| Cooling requirements | ||
| When operating the M8190A choose a location that provides at least 80 mm of clearance at rear, and at least 30 mm of clearance at each side. | ||
| Download times | ||
| Download times: Using IVI-COM driver | ||
| - 1 M samples | 3 ms (meas) | |
| - 128 M samples | 350 ms (meas) | |
| - 512 M samples | 1.4 s (meas) | |
| - 2 G samples | 6 s (meas) | |
| Definitions | ||
| Specification (spec) | The warranted performance of a calibrated instrument that has been stored for a minimum of 2 hours within the operating temperature range of 0 °C to - 40 °C and after a 45-minute warm up period. Within ± 10 °C after autocal. All specifications include measurement uncertainty and were created in compliance with ISO-17025 methods. Data published in this document are specifications (spec) only where specifically indicated. | |
| Typical (typ) | The characteristic performance, which 80% or more of manufactured instruments will meet. This data is not warranted, does not include measurement uncertainty, and is valid only at room temperature (approximately 23 °C). | |
| Nominal (nom) | The mean or average characteristic performance, or the value of an attribute that is determined by design such as a connector type, physical dimension, or operating speed. This data is not warranted and is measured at room temperature (approximately 23 °C). | |
| Measured (meas) | An attribute measured during development for purposes of communicating the expected performance. This data is not warranted and is measured at room temperature (approximately 23 °C). | |
| Accuracy | Represents the traceable accuracy of a specified parameter. Includes measurement error and timebase error, and calibration source uncertainty. | |
| Software | ||
| Operating systems | Supported operating system is | |
| Windows 7 (32 or 64 bit), | ||
| Windows 8 (32 or 64 bit), | ||
| Windows 8.1 (32 or 64 bit) | ||
| Windows 10 (32 or 64 bit) | ||
| Soft front panel | A graphical user interface (GUI or soft front panel) is offered to control all functionality fo the instrument. It contains screens for controlling clock, outputs, marker, trigger, sequencer, importing waveforms and creating standard waveforms. | |
| SCPI language | Remote control via SCPI | |
| IVI-driver | An IVI-COM driver as well as IVI-C driver are available as part of the M8190A software | |
Модели и опции
Товар |
|
|
|
Модели и Опции |
Описание |
Цена | Заказать |
0
| Модели |
|
M8190A
|
Генератор сигналов произвольной формы, 12 Гвыб./с
|
По запросу |
1
| Гарантия, калибровка, сервисное обслуживание |
|
R-50C-011-3
|
Calibration Assurance Plan - Return to Keysight - 3 years
|
По запросу | ||
|
R-50C-011-5
|
Calibration Assurance Plan - Return to Keysight - 5 years
|
По запросу | ||
|
R-50C-016-3
|
Keysight Calibration + Uncertainties + Guardbanding - 3 years
|
По запросу | ||
|
R-50C-016-5
|
Keysight Calibration + Uncertainties + Guardbanding - 5 years
|
По запросу | ||
|
R-50C-066-1
|
Poverka Service - Single Event (for use in Russia only)
|
По запросу | ||
|
R-50C-066-3
|
Poverka Service - 3 Years (for use in Russia only)
|
По запросу | ||
|
R-50C-066-5
|
Poverka Service - 5 Years (for use in Russia only)
|
По запросу | ||
|
R-51B-001-3C
|
Warranty Assurance Plan - Return to Keysight - 3 years
|
По запросу | ||
|
R-51B-001-5C
|
Warranty Assurance Plan - Return to Keysight - 5 years
|
По запросу |
10
| Опции и аксессуары |
|
M8190A-806
|
Low Pass Filter, 3900 MHZ Max SMA, VLF 3800+
|
По запросу | ||
|
M8190A-810
|
Cable Assembly Coaxial-50Ohm, SMA to SMA, 457mm Length
|
По запросу | ||
|
M8190A-811
|
Cable Assembly Coaxial-50Ohm, SMA to SMA, 1220mm Length
|
По запросу | ||
|
M8190A-815
|
Dynamic Control Input Cable
|
По запросу | ||
|
M8190A-820
|
Connector-RF, SMA Termination, Plug Straight, 50Ohm, 12.4GHz, 0.5W
|
По запросу | ||
|
M8190A-AMP
|
Additional AC and DC Amplifier
|
По запросу | ||
|
M8190A-BU1
|
Bundle 1 consisting of one M9505A 5-slot AXIe Chassis with USB Option and M9537A AXIe Embedded PC Controller
|
По запросу | ||
|
M8190A-BU2
|
Bundle 2 consisting of one M9502A 2-slot AXIe Chassis with USB Option
|
По запросу | ||
|
M8190A-DUC
|
Digital Upconversion License for the M8190A Arbitrary Waveform Generator
|
По запросу | ||
|
M8190A-FSW
|
Fast Switching
|
По запросу | ||
|
M8190A-001
|
Arbitrary Waveform Generator, 1 Channel
|
По запросу | ||
|
M8190A-LPN
|
Arbitrary Waveform Generator, 2 Channels with Low Phase Noise
|
По запросу | ||
|
M8190A-SCD
|
Standard Calibration Document
|
По запросу | ||
|
M8190A-SEQ
|
Sequencer
|
По запросу | ||
|
M8190A-Z54
|
Calibration Certificate for Z540
|
По запросу | ||
|
M8070A-0NP
|
System Software for M8000 Series of BER Test Solutions, Network/Floating, Perpetual License
|
По запросу | ||
|
M8070A-0TP
|
System Software for M8000 Series of BER Test Solutions, Transportable, Perpetual License
|
По запросу | ||
|
M8070A-1NP
|
DUT Control Interface, Network/Floating, Perpetual License
|
По запросу | ||
|
M8070A-1TP
|
DUT Control Interface, Transportable, Perpetual License
|
По запросу | ||
|
N6171A
|
MATLAB Software
|
По запросу | ||
|
N6171A-M01
|
MATLAB-Basic Package, individual license - node-locked
|
По запросу | ||
|
M8190A-002
|
Arbitrary Waveform Generator, 2 Channels
|
По запросу | ||
|
N6171A-M02
|
MATLAB-Standard Package, individual license - node-locked
|
По запросу | ||
|
N6171A-M03
|
MATLAB-Advanced Package, individual license - node-locked
|
По запросу | ||
|
Y1202A
|
PCIe cable: x8, 2.0m
|
По запросу | ||
|
M8190A-02G
|
Upgrade from 128 MSa to 2 GSa Memory /Channel
|
По запросу | ||
|
M8190A-12G
|
12 GSa/s with 12 bit resolution
|
По запросу | ||
|
M8190A-14B
|
14 bit resolution with 8 GSa/s
|
По запросу | ||
|
M8190A-1A7
|
Calibration + Uncertainties + Guardbanding (Not Accredited)
|
По запросу | ||
|
M8190A-801
|
Microwave Phase Matched Balun, 6.5 GHz, Max SMA Jack
|
По запросу | ||
|
M8190A-805
|
Low Pass Filter, 2800 MHz, Max SMA, VLF 2850+
|
По запросу |
Библиотека
Основные сведения о продукте
Посмотреть более подробную информацию о возможностях этого продукта.
Технические характеристики
Отзывы
Добавить отзыв
Тут еще никто ничего не писал, стань первым!
