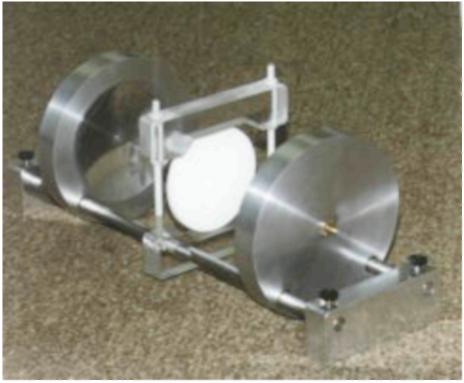

Резонатор модели 600 с контрольным образцом, 15 ... 110 ГГц Схемы с открытыми резонаторами миллиметрового диапазона компании DI предназначены для измерения комплексной диэлектрической проницаемости материалов с низкими потерями в рабочей полосе частот в две октавы в диапазоне частот от 12 до 65 ГГц. Программное обеспечение CAVITY™ обеспечивает автоматическое качание частоты для большого числа близко расположенных резонансных частот. Данная схема характеризуется следующим: работа со скалярными (или векторными) анализаторами, не требуется контакт с исследуемыми образцами, полый резонатор с Q > 30 000 (модель 600) и с Q > 60 000 (модель 900), регулируемая длина резонатора, регулируемый держатель для образов разного размера и дополнительный держатель тонких листов материалов.

Модель 600
Пеноматериал малой плотности			Фторопласт
f (ГГц)	ε'	tanδ	f (ГГц)	ε'	tanδ
60,1	1,079	0,00015	60,5	2,044	0,00014
60,8	1,078	0,00035	61,0	2,037	0,00017
61,5	1,079	0,00021	61,7	2,044	0,00021
62,2	1,079	0,00032	62,4	2,037	0,00019
62,8	1,068	0,00038	62,4	2,037	0,00019

Модель 900

f (ГГц)	ε'	tanδ	f (ГГц)	ε'	tanδ
9,2	4,359	0,016	17,6	4,273	0,017
11,1	4,316	0,018	18,6	4,271	0,017
12,0	4,309	0,017	19,5	4,273	0,017
12,9	4,304	0,017	20,4	4,244	0,018
13,9	4,302	0,017	21,4	4,240	0,017
14,8	4,297	0,017	22,3	4,251	0,017
15,7	4,286	0,017	23,3	4,228	0,017
16,7	4,288	0,017	24,2	4,245	0,017

Модель 600
f (ГГц)	ε'	tanδ		f (ГГц)	ε'	tanδ
30,0	2,515	0,00071		37,7	2,522	0,00078
30,5	2,522	0,00073		38,4	2,519	0,00079
31,3	2,516	0,00085		39,0	2,522	0,00079
31,8	2,521	0,00076		39,8	2,519	0,00078
32,6	2,519	0,00078		40,3	2,521	0,00070
33,1	2,520	0,00075		41,1	2,522	0,00104
34,0	2,521	0,00110		41,6	2,521	0,00070
34,4	2,520	0,00083		42,4	2,521	0,00094
35,7	2,519	0,00085		44,2	2,521	0,00084
36,5	2,522	0,00079		44,9	2,522	0,00083
37,1	2,519	0,00079		45,6	2,522	0,00079
37,1	2,522	0,00078		46,3	2,521	0,00083
ср. значение ε' = 2,520 ± 0,0019				ср. значение 104 tanδ = 8,2 ± 1,0

Ризолит 1422, открытый резонатор 600T
