Исчерпывающий набор средств, позволяющий быстро выявлять, локализовать и устранять проблемы целостности сигналов в сложных цифровых системах.

– Запуск по глитчам – позволяет осуществлять запуск от потенциальных нарушений целостности сигнала. В
анализаторах серии TLA6400 возможен не только запуск по повреждениям сигнала, но и выделение красным цветом потенциальных мест возникновения проблемы, что упрощает поиск сигналов, требующих дальнейшего изучения.

– iCapture – эксклюзивная функция компании Tektronix, которая позволяет перенаправить подозрительный сигнал на  аналоговый выход TLA6400. Данная функция позволяет анализировать аналоговую форму сигнала без необходимости переподключения пробника.

– iView – коррелированное по времени представление сигнала на логическом анализаторе и осциллографе, позволяющее отслеживать проблемы целостности одновременно в цифровой и аналоговой областях.

Высокая производительность и простота отладки, проверки и оптимизации цифровых систем

– Технология захвата MagniVu™ с разрешением 40 пс позволяет четко увидеть взаимодействие сигналов в системе
– Высокая скорость регистрации логических состояний самых быстрых синхронных шин с тактовой частотой до 667 МГц и скоростью передачи данных до 1,33 Гвыб/с
– 15-дюймовый дисплей с опциональным сенсорным экраном, улучшающий обзор и повышающий эффективность навигации
– 4 модели с 34, 68, 102 или 136 каналами и длиною записи до 64 МБ предлагают гибкие решения для любого бюджета
– Запуск – просто перетащите любой из восьми методов запуска из таблицы в область интересующего сигнала, и TLA автоматически выберет условия запуска. Это исключает ошибки, улучшает воспроизводимость и экономит время.
– Измерение – просто перетащите значок с панели измерений в область интересующего вас сигнала и получите таблицу результатов. Это экономит время, уменьшает сложность и сокращает погрешность измерения

Применение

Проверка и отладка цифровых схем

Мониторинг, измерение и оптимизация параметров цифровых схем

Интеграция, отладка и проверка встраиваемого программного обеспечения

Эффективная отладка и проверка цифровых систем

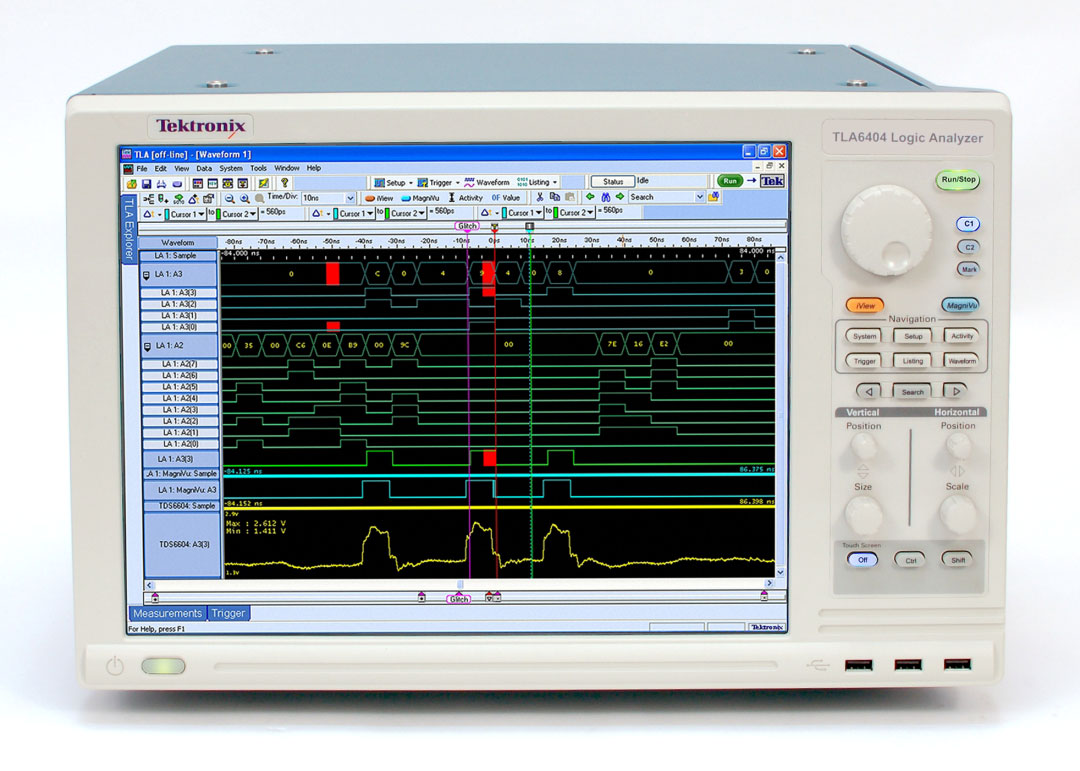

Логические анализаторы серии TLA6400 обладают необходимой производительностью для отладки, проверки и оптимизации цифровых систем. Кроме того, серия TLA6400 предлагает исчерпывающий набор средств контроля целостности сигналов, что позволяет быстро регистрировать, локализовать и устранять редко возникающие и трудно обнаружимые проблемы. Вместе с широкой поддержкой современных приложений, данные приборы идеально соответствуют всем требованиям отладки современных цифровых устройств. Логические анализаторы серии TLA6400 позволяют эффективно проверять и отлаживать цифровые устройства:

Патентованная технология захвата MagniVu с частотой дискретизации 25 ГГц позволяет точно измерять временные соотношения. Единая, интегрированная архитектура системы дискретизации серии TLA6400 устраняет проблемы временных сдвигов, присущие другим архитектурам логических анализаторов

Регистрация сигналов на шинах с тактовой частотой до 667 МГц и скоростью передачи данных до 1,33 Гвыб/с

Возможность приобрести прибор с теми функциями, которые нужны сейчас, и расширять функциональность по мере необходимости

Быстрая локализация событий за счет простой настройки системы запуска

Простота определения параметров за счет всеобъемлющих измерений, выполняемых перетаскиванием мышью, таких как измерения частоты, периода, длительности импульсов, скважности и подсчета фронтов

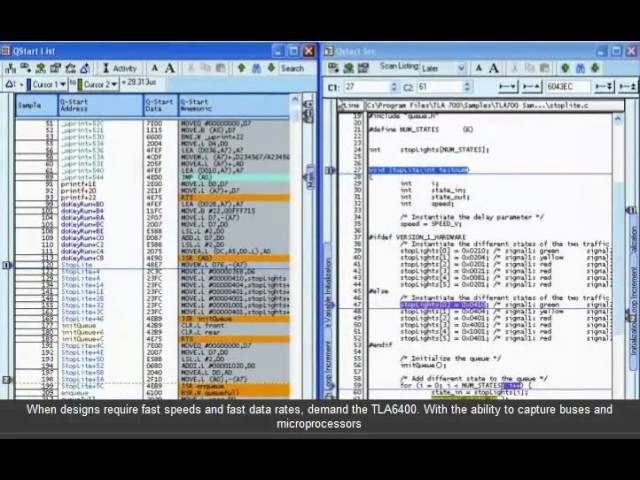

Просмотр данных в разных коррелированных по времени форматах, включая осциллограммы, листинги, графики, дизассемблирование, исходный код и сравнение

Поиск сложных проблем целостности сигналов

Современные анализаторы должны не только находить функциональные проблемы исследуемых схем, но и выявлять проблемы целостности сигналов, вызванные перекрестными наводками, рассогласованием, выбросами в цепях питания и другими искажениями. Для выявления таких проблем логические анализаторы серии TLA6400 предлагают исчерпывающий набор средств отладки.
Эти средства позволяют:

Использовать запуск по глитчам для мониторинга выбранных сигналов и запуска анализа при обнаружении проблем целостности в любом из этих сигналов

Автоматически помечать найденные проблемы, позволяя быстро идентифицировать интересующие сигналы

Глубже анализировать проблемы с помощью эксклюзивной функции iCapture, позволяющей одновременно просматривать цифровые и аналоговые данные с использованием одного пробника

Применять функцию iView для просмотра коррелированных по времени цифровых и аналоговых представлений данных, что позволяет отслеживать проблемы целостности одновременно в аналоговой и цифровой областях

Мини-клавиатура (119-7275-xx)

Оптическая мышь с колесиком (119-7054-xx)

Крышка передней панели (200-4939-xx)

Компакт-диск с прикладным ПО TLA (063-3881-xx)

Сертификат отслеживаемой калибровки.

Номер в Госреестре	Наименование СИ	Обозначение типа СИ	Изготовитель	Срок свидетельства или заводской номер
53912-13	Анализаторы цифровых сигналов	TLA6401, TLA6402, TLA6403, TLA6404	Компания "Tektronix (China) Co., Ltd.", Китай	26.06.2018
