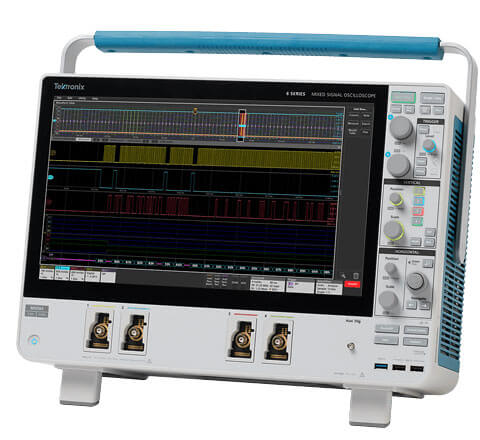

Осциллограф смешанных сигналов MSO серия 6, 1 - 8 ГГц, 4  канала

MSO серия 6
Для увеличения картинки наведите мышкой
MSO серия 6MSO серия 6MSO серия 6
MSO серия 6MSO серия 6MSO серия 6

Наличие: По запросу

По запросу
По запросу
По запросу

Осциллографы MSO серия 6 Подробнее




Американская компания Tektronix была создана в 1946 году. Основатели компании Howard C. Vollum и Jack Murdock считаются изобретателями первого в мире осциллографа, умевшего осуществлять синхронизацию картинки. Компания Tektronix первая в мире сделала из осциллографа измерительный прибор, т.е. с калиброванными сетками на экране.

В 1963 году компания первой разработала технологию ЭЛТ «Direct View BistableStorage Tube (DVBST)», позволяющую запоминать осциллограмму… подробнее





Обзор
Свернуть Развернуть
Основные возможности и технические характеристики

Осциллограф смешанных сигналов MSO Серии 6

Прибор с возможностью расширения полосы пропускания от 1 ГГц до 8 ГГц может обеспечить диагностику и проверку имеющихся и будущих высокоскоростных устройств. Измерения выполняются с высокой точностью, низким уровнем шумов и частотой дискретизации 25 Гвыб/с на канал, при этом частота дискретизации не ухудшается при переключении каналов.


Уменьшение шумов более чем на 75 % по сравнению со стандартным
осциллографом при чувствительности 1 мВ/дел.

Самый низкий уровень шума при высокой чувствительности

Изучение ранее неразличимых сигналов.
  • Самый низкий уровень шумов на входе получен за счёт новых входных специализированных ИС TEK061.
  • Разрешение 12 бит при полосе 4 ГГц с повышением до 16 бит при полосе 200 МГц

  • Расширение возможностей диагностики при понижении шумов

    6 причин для выбора осциллографа MSO Серии 6

    1. Производительность – полоса пропускания / частота дискретизации
    2. Низкий шум / высокое разрешение
    3. Уникальный интерфейс пользователя
    4. Измерения и анализ
    5. Универсальность пробников
    6. Обновления и дополнения
    Thumbnail
    Thumbnail
    Thumbnail
    Thumbnail
    Thumbnail


    Упрощение расширенных измерений и анализа

    Простое и быстрое определение характеристик джиттера в сигналах последовательных шин и тактовых импульсах с частотой несколько ГГц. Введение статистических методов в повседневные операции при помощи встроенных расширенных измерений. Например, можно использовать одну и ту же операцию перетаскивания для анализа джиттера или расширенного анализа систем питания при часто повторяющихся измерениях времени нарастания и среднеквадратического значения.
  • Расширенный анализ дрожания фазы
  • Расширенный анализ электропитания
  • Отладка и анализ памяти
  • Тестирование высокоскоростных последовательных устройств на соответствие стандартам
  • Автоматические измерения и анализ тенденций
  • Просмотр спектра на экране частотного домена
  •

    Пробники как залог точности измерения сигнала

    Полную универсальность прибора обеспечивают четыре входа FlexChannel®. Измерения осуществляются при помощи входящих в поставку пробников с коэффициентом ослабления 10x и полосой 1 ГГц. Для измерений можно использовать активные несимметричные или дифференциальные пробники, либо новые пробники TriMode, объединяющие в себе функции двух вышеперечисленных. Число исследуемых сигналов можно увеличить путём подключения на каждый вход пробника TLP058, превращающего один канал в 8 цифровых, и использования до 32 цифровых каналов.
  • Входная нагрузка 1 МОм и 50 Ом
  • Четыре пассивных пробника с полосой 1 ГГц и низкой нагрузкой, входящие в комплект поставки
  • Новые пробники TriMode серии TDP7700 с полосой пропускания 4, 6 и 8 ГГц
  • Новые несимметричные и дифференциальные пробники TAP4000 и TDP4000 с полосой пропускания 4 ГГц

  • Вход FlexChannel™

    Thumbnail
    1 аналоговый вход с высоким разрешением

    8 цифровых логических входов на канал
    Thumbnail
    Thumbnail

    Функциональный сенсорный экран

    • Быстрый сенсорный экран с диагональю 15,6 дюйма

    • Жестовое управление

    • Управление кнопками и мышью



    Высокая достоверность результатов



    ЗначокЗагрузить техническое описание
    Входные каналы
    4 входа FlexChannel.
    На каждый вход FlexChannel через пробник TLP058 может поступать 1 аналоговый или 8 цифровых логических сигнала

    Генератор сигналов 1
    Сигналы произвольной формы, синусоидальные, прямоугольные, импульсные, пилообразные, треугольные, уровня постоянного тока, функция Гаусса, функция Лоренца, экспоненциальное нарастание/спад, кардинальный синус Sin(x)/x, белый шум, гаверсинус, кардиосигналы



    Полоса пропускания 1
    1, 2,5, 4, 6 или 8 ГГц

    Частота дискретизации
    25 Гвыб/с на всех аналоговых/цифровых каналах

    Цифровой вольтметр 2
    4 разряда

    Длина записи 1
    До 250 млн точек на всех аналоговых и цифровых каналах

    Частотомер сигналов запуска 2
    8 разрядов

    1 — Предоставляется в качестве опции с возможностью обновления
    2 — Предоставляется бесплатно при регистрации прибора

    Дисплей
    Диагональ 15,6 дюйма (385 мм)
    TFT, цветной, высокая чёткость (1920 x 1080) Ёмкостный сенсорный дисплей (с жестовым управлением)

    Добавление функций или повышение производительности при необходимости



  • Расширение полосы пропускания до 8 ГГц
  • Увеличение длины записи до 250 млн точек на каждый канал
  • Добавление логических пробников для увеличения числа цифровых каналов до 32
  • Добавление операционной системы Windows 10
  • Добавление генератора сигналов произвольной формы/ стандартных функций
  • Добавление расширенного анализа: запуск по сигналам последовательных шин/декодирование сигналов, анализ систем питания, джиттера, отладка и анализ памяти, автоматическое тестирование на соответствие стандартам
  •

    Дальнейшее совершенствование осциллографов за счёт новых функций и опций

    НОВЫЕ опции

    • Измерения сигналов с шин памяти DDR3 и LPDDR3
    • Тестирование на соответствие стандарту 10/100/1000BASE-T Ethernet
    • Тестирование на соответствие Ethernet NBASE-T
    • Тестирование на соответствие Ethernet XGBT
    • Тестирование на соответствие стандарту MIPI D-PHY 1.2
    • Декодирование и анализ сигналов с шин I3C

    Бесплатное обновление функций прибора при установке опций расширенного анализа

    • К опции Расширенные измерения и анализ источников питания (6-PWR) добавляется построение графиков Боде и измерения коэффициента подавления нестабильности питания при помощи встроенного генератора сигналов произвольной формы и стандартных функций (опция 6-AFG)
    • К опции Запуск по сигналам автомобильных последовательных шин и анализ устройств (опц. 6-SRAUTO) добавлено декодирование символов CAN-dbc
    • К опции Тестирование на соответствие стандарту Ethernet (опц. 6-CMENET) добавлены новые измерения сигналов 10/100BASE-T


    Бесплатное обновление на всех приборах

  • Просмотр спектра — экраны спектра для каждого аналогового входного канала с независимыми элементами управления для временного и частотного домена
  • Неподвижная/перемещаемая координатная сетка, на выбор пользователя
  • Разные цвета сигналов, выбираемые пользователем
  • Вы уже пользуетесь осциллографом Серии 6? Обновите его.



    Комплектация

  • 4 пассивных пробника TPP1000 с низкой ёмкостью, полоса пропускания 1 ГГц
  • Гарантия 1 год на пробники, включенные в комплект поставки
  • Гарантия 3 года на прибор
  • Мышь, шнур питания и передняя крышка с присоединенной сумкой для принадлежностей
  • В печатном руководстве по установке описаны меры техники безопасности и основные операции
  • Полная интегрированная справка в Интернете
  • Отслеживаемый сертификат

  •
    Свернуть Развернуть
    Основные возможности и технические характеристики

    Осциллограф смешанных сигналов MSO Серии 6

    Прибор с возможностью расширения полосы пропускания от 1 ГГц до 8 ГГц может обеспечить диагностику и проверку имеющихся и будущих высокоскоростных устройств. Измерения выполняются с высокой точностью, низким уровнем шумов и частотой дискретизации 25 Гвыб/с на канал, при этом частота дискретизации не ухудшается при переключении каналов.


    Уменьшение шумов более чем на 75 % по сравнению со стандартным
    осциллографом при чувствительности 1 мВ/дел.

    Самый низкий уровень шума при высокой чувствительности

    Изучение ранее неразличимых сигналов.
  • Самый низкий уровень шумов на входе получен за счёт новых входных специализированных ИС TEK061.
  • Разрешение 12 бит при полосе 4 ГГц с повышением до 16 бит при полосе 200 МГц

  • Расширение возможностей диагностики при понижении шумов

    6 причин для выбора осциллографа MSO Серии 6

    1. Производительность – полоса пропускания / частота дискретизации
    2. Низкий шум / высокое разрешение
    3. Уникальный интерфейс пользователя
    4. Измерения и анализ
    5. Универсальность пробников
    6. Обновления и дополнения
    Thumbnail
    Thumbnail
    Thumbnail
    Thumbnail
    Thumbnail


    Упрощение расширенных измерений и анализа

    Простое и быстрое определение характеристик джиттера в сигналах последовательных шин и тактовых импульсах с частотой несколько ГГц. Введение статистических методов в повседневные операции при помощи встроенных расширенных измерений. Например, можно использовать одну и ту же операцию перетаскивания для анализа джиттера или расширенного анализа систем питания при часто повторяющихся измерениях времени нарастания и среднеквадратического значения.
  • Расширенный анализ дрожания фазы
  • Расширенный анализ электропитания
  • Отладка и анализ памяти
  • Тестирование высокоскоростных последовательных устройств на соответствие стандартам
  • Автоматические измерения и анализ тенденций
  • Просмотр спектра на экране частотного домена
  •

    Пробники как залог точности измерения сигнала

    Полную универсальность прибора обеспечивают четыре входа FlexChannel®. Измерения осуществляются при помощи входящих в поставку пробников с коэффициентом ослабления 10x и полосой 1 ГГц. Для измерений можно использовать активные несимметричные или дифференциальные пробники, либо новые пробники TriMode, объединяющие в себе функции двух вышеперечисленных. Число исследуемых сигналов можно увеличить путём подключения на каждый вход пробника TLP058, превращающего один канал в 8 цифровых, и использования до 32 цифровых каналов.
  • Входная нагрузка 1 МОм и 50 Ом
  • Четыре пассивных пробника с полосой 1 ГГц и низкой нагрузкой, входящие в комплект поставки
  • Новые пробники TriMode серии TDP7700 с полосой пропускания 4, 6 и 8 ГГц
  • Новые несимметричные и дифференциальные пробники TAP4000 и TDP4000 с полосой пропускания 4 ГГц

  • Вход FlexChannel™

    Thumbnail
    1 аналоговый вход с высоким разрешением

    8 цифровых логических входов на канал
    Thumbnail
    Thumbnail

    Функциональный сенсорный экран

    • Быстрый сенсорный экран с диагональю 15,6 дюйма

    • Жестовое управление

    • Управление кнопками и мышью



    Высокая достоверность результатов



    ЗначокЗагрузить техническое описание
    Входные каналы
    4 входа FlexChannel.
    На каждый вход FlexChannel через пробник TLP058 может поступать 1 аналоговый или 8 цифровых логических сигнала

    Генератор сигналов 1
    Сигналы произвольной формы, синусоидальные, прямоугольные, импульсные, пилообразные, треугольные, уровня постоянного тока, функция Гаусса, функция Лоренца, экспоненциальное нарастание/спад, кардинальный синус Sin(x)/x, белый шум, гаверсинус, кардиосигналы



    Полоса пропускания 1
    1, 2,5, 4, 6 или 8 ГГц

    Частота дискретизации
    25 Гвыб/с на всех аналоговых/цифровых каналах

    Цифровой вольтметр 2
    4 разряда

    Длина записи 1
    До 250 млн точек на всех аналоговых и цифровых каналах

    Частотомер сигналов запуска 2
    8 разрядов

    1 — Предоставляется в качестве опции с возможностью обновления
    2 — Предоставляется бесплатно при регистрации прибора

    Дисплей
    Диагональ 15,6 дюйма (385 мм)
    TFT, цветной, высокая чёткость (1920 x 1080) Ёмкостный сенсорный дисплей (с жестовым управлением)

    Добавление функций или повышение производительности при необходимости



  • Расширение полосы пропускания до 8 ГГц
  • Увеличение длины записи до 250 млн точек на каждый канал
  • Добавление логических пробников для увеличения числа цифровых каналов до 32
  • Добавление операционной системы Windows 10
  • Добавление генератора сигналов произвольной формы/ стандартных функций
  • Добавление расширенного анализа: запуск по сигналам последовательных шин/декодирование сигналов, анализ систем питания, джиттера, отладка и анализ памяти, автоматическое тестирование на соответствие стандартам
  •

    Дальнейшее совершенствование осциллографов за счёт новых функций и опций

    НОВЫЕ опции

    • Измерения сигналов с шин памяти DDR3 и LPDDR3
    • Тестирование на соответствие стандарту 10/100/1000BASE-T Ethernet
    • Тестирование на соответствие Ethernet NBASE-T
    • Тестирование на соответствие Ethernet XGBT
    • Тестирование на соответствие стандарту MIPI D-PHY 1.2
    • Декодирование и анализ сигналов с шин I3C

    Бесплатное обновление функций прибора при установке опций расширенного анализа

    • К опции Расширенные измерения и анализ источников питания (6-PWR) добавляется построение графиков Боде и измерения коэффициента подавления нестабильности питания при помощи встроенного генератора сигналов произвольной формы и стандартных функций (опция 6-AFG)
    • К опции Запуск по сигналам автомобильных последовательных шин и анализ устройств (опц. 6-SRAUTO) добавлено декодирование символов CAN-dbc
    • К опции Тестирование на соответствие стандарту Ethernet (опц. 6-CMENET) добавлены новые измерения сигналов 10/100BASE-T


    Бесплатное обновление на всех приборах

  • Просмотр спектра — экраны спектра для каждого аналогового входного канала с независимыми элементами управления для временного и частотного домена
  • Неподвижная/перемещаемая координатная сетка, на выбор пользователя
  • Разные цвета сигналов, выбираемые пользователем
  • Вы уже пользуетесь осциллографом Серии 6? Обновите его.



    Комплектация

  • 4 пассивных пробника TPP1000 с низкой ёмкостью, полоса пропускания 1 ГГц
  • Гарантия 1 год на пробники, включенные в комплект поставки
  • Гарантия 3 года на прибор
  • Мышь, шнур питания и передняя крышка с присоединенной сумкой для принадлежностей
  • В печатном руководстве по установке описаны меры техники безопасности и основные операции
  • Полная интегрированная справка в Интернете
  • Отслеживаемый сертификат

  •
  • 4 пассивных пробника TPP1000 с низкой ёмкостью, полоса пропускания 1 ГГц
  • Гарантия 1 год на пробники, включенные в комплект поставки
  • Гарантия 3 года на прибор
  • Мышь, шнур питания и передняя крышка с присоединенной сумкой для принадлежностей
  • В печатном руководстве по установке описаны меры техники безопасности и основные операции
  • Полная интегрированная справка в Интернете
  • Отслеживаемый сертификат
  • 4 пассивных пробника TPP1000 с низкой ёмкостью, полоса пропускания 1 ГГц
  • Гарантия 1 год на пробники, включенные в комплект поставки
  • Гарантия 3 года на прибор
  • Мышь, шнур питания и передняя крышка с присоединенной сумкой для принадлежностей
  • В печатном руководстве по установке описаны меры техники безопасности и основные операции
  • Полная интегрированная справка в Интернете
  • Отслеживаемый сертификат
  • Свернуть Развернуть
    Сведения о реестре СИ

    Номер в Госреестре

    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    74563-19
    Осциллографы цифровые
    MSO64
    Компания "Tektronix (China) Co., Ltd.", Китай
    01.04.2024
    Свернуть Развернуть
    Сведения о реестре СИ

    Номер в Госреестре

    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    74563-19
    Осциллографы цифровые
    MSO64
    Компания "Tektronix (China) Co., Ltd.", Китай
    01.04.2024
    Характеристики
    Загрузить технические характеристики

    Specifications

    All specifications are guaranteed unless noted otherwise. All specifications apply to all models unless noted otherwise.

    Model overview

    Oscilloscope
      MSO64
    FlexChannel inputs
      Maximum analog channels
      Maximum digital channels (with optional logic probes) 32
    Bandwidth (calculated rise time) 1 GHz (400 ps), 2.5 GHz (160 ps), 4 GHz (100 ps), 6 GHz (66.67 ps), 8 GHz (50 ps)
    DC Gain Accuracy 50 Ω: ±2.0% 1 at >2 mV/div (±2.0% at 2 mV/div typical, ±4% at 1 mV/div typical)
    50 Ω: ±1.0% 2 of full scale at >2 mV/div, (±1.0% of full scale at 2 mV/div typical, ±2% at 1 mV/div typical)
    1 MΩ: ±2.0%1 at >2 mV/div (±2% at 2 mV/div, ±2.5% at 1 mV/div typical and 500 μV/div typical)
    1 MΩ: ±1.0%2 of full scale at >2 mV/div, (±1.0% of full scale at 2 mV/div typical, ±1.25% at 1 mV/div and 500 μV/div, typical)
    ADC Resolution 12 bits
    Vertical Resolution 8 bits @ 25 GS/s; 8 GHz on all channels
    12 bits @ 12.5 GS/s; 4 GHz on all channels
    13 bits @ 6.25 GS/s (High Res); 2 GHz on all channels
    14 bits @ 3.125 GS/s (High Res); 1 GHz on all channels
    15 bits @ 1.25 GS/s (High Res); 500 MHz on all channels
    16 bits @ ≤625 MS/s (High Res); 200 MHz on all channels
    Sample Rate 25 GS/s on all analog / digital channels (40 ps resolution)
    Record Length 62.5 Mpoints on all analog / digital channels, 125 Mpoints on all analog / digital channels optional, and 250 Mpoints on all analog / digital channels optional
    Waveform Capture Rate >500,000 wfms/s (Peak Detect, Envelope acquisition mode),
    >30,000 wfms/s (all other acquisition modes)
    Arbitrary/Function Generator (opt.) 13 predefined waveform types with up to 50 MHz output
    DVM 4-digit DVM (free with product registration)
    Trigger Frequency Counter 8-digit frequency counter (free with product registration)

    1Immediately after SPC, add 2% for every 5 °C change in ambient.

    2Immediately after SPC, add 1% for every 5 °C change in ambient.

    Vertical system - analog channels

    Input coupling
    DC, AC
    Input impedance 1 MΩ DC coupled

    1 MΩ ±1%

    Input capacitance 1 MΩ DC coupled, typical

    14.5 pF ±1.5 pF

    Input impedance 50 Ω, DC coupled

    50 Ω ±3%

    Input sensitivity range
    1 MΩ
    500 µV/div to 10 V/div in a 1-2-5 sequence
    Note: 500 μV/div is a 2X digital zoom of 1 mV/div.
    50 Ω
    1 mV/div to 1 V/div in a 1-2-5 sequence
    Note: 1 mV/div is a 2X digital zoom of 2 mV/div.
    Maximum input voltage

    50 Ω: 2.5 VRMSat <100 mV/div, with peaks ≤ ±20 V (DF ≤ 6.25%)

    50 Ω: 5 VRMSat ≥100 mV/div, with peaks ≤ ±20 V (DF ≤ 6.25%)

    1 MΩ: 300 VRMS

    For 1 MΩ, derate at 20 dB/decade from 4.5 MHz to 45 MHz;

    Derate at 14 dB/decade from 45 MHz to 450 MHz; > 450 MHz, 5.5 VRMS

    Effective bits (ENOB), typical
    2 mV/div, High Res mode, 50 Ω, 10 MHz input with 90% full screen
    Bandwidth ENOB
    4 GHz 5.9
    3 GHz 6.1
    2.5 GHz 6.2
    2 GHz 6.35
    1 GHz 6.8
    500 MHz 7.2
    350 MHz 7.4
    250 MHz 7.5
    200 MHz 7.75
    20 MHz 8.8



    50 mV/div, High Res mode, 50 Ω, 10 MHz input with 90% full screen
    Bandwidth ENOB
    4 GHz 7.25
    3 GHz 7.5
    2.5 GHz 7.6
    2 GHz 7.8
    1 GHz 8.2
    500 MHz 8.5
    350 MHz 8.8
    250 MHz 8.9
    200 MHz
    20 MHz 9.8
    2 mV/div, Sample mode, 50 Ω, 10 MHz input with 90% full screen
    Bandwidth ENOB
    8 GHz 5.1
    7 GHz 5.3
    6 GHz 5.5
    5 GHz 5.65
    4 GHz 5.9
    3 GHz 6.05
    2.5 GHz 6.2
    2 GHz 6.35
    1 GHz 6.8
    500 MHz 7.2
    350 MHz 7.3
    250 MHz 7.5
    200 MHz 7.3
    20 MHz 7.6



    50 mV/div, Sample mode, 50 Ω, 10 MHz input with 90% full screen
    Bandwidth ENOB
    8 GHz 6.5
    7 GHz 6.6
    6 GHz 6.8
    5 GHz
    4 GHz 7.2
    3 GHz 7.4
    2.5 GHz 7.6
    2 GHz 7.7
    1 GHz 8.2
    500 MHz 8.4
    350 MHz 8.7
    250 MHz 8.8
    200 MHz 7.8
    20 MHz 7.9
    DC balance

    0.1 div with DC-50 Ω oscilloscope input impedance (50 Ω BNC terminated)

    0.2 div at 1 mV/div with DC-50 Ω oscilloscope input impedance (50 Ω BNC terminated)

    0.2 div with DC-1 MΩ oscilloscope input impedance (50 Ω BNC terminated)

    Position range
    ±5 divisions
    Offset ranges, maximum


    Input signal cannot exceed maximum input voltage for the 50 Ω input path.

    Volts/div Setting Maximum offset range, 50 Ω Input
    1 mV/div - 99 mV/div ±1 V
    100 mV/div - 1 V/div ±10 V



    Volts/div Setting Maximum offset range, 1 MΩ Input
    500 µV/div - 63 mV/div ±1 V
    64 mV/div - 999 mV/div ±10 V
    1 V/div - 10 V/div ±100 V
    Offset accuracy

    ±(0.005 X | offset - position | + DC balance); Offset, position, and DC Balance in units of Volts

    Bandwidth selections
    8 GHz model, 50 Ohm
    20 MHz, 200 MHz, 250 MHz, 350 MHz, 500 MHz, 1 GHz, 2 GHz, 2.5 GHz, 3 GHz, 4 GHz, 5 GHz, 6 GHz, 7 GHz, and 8 GHz
    6 GHz model, 50 Ohm
    20 MHz, 200 MHz, 250 MHz, 350 MHz, 500 MHz, 1 GHz, 2 GHz, 2.5 GHz, 3 GHz, 4 GHz, 5 GHz, and 6 GHz
    4 GHz model, 50 Ohm
    20 MHz, 200 MHz, 250 MHz, 350 MHz, 500 MHz, 1 GHz, 2 GHz, 2.5 GHz, 3 GHz, and 4 GHz
    2.5 GHz model, 50 Ohm
    20 MHz, 200 MHz, 250 MHz, 350 MHz, 500 MHz, 1 GHz, 2 GHz, and 2.5 GHz
    1 GHz model, 50 Ohm
    20 MHz, 200 MHz, 250 MHz, 350 MHz, 500 MHz, and 1 GHz
    1M Ohm
    20 MHz, 200 MHz, 250 MHz, 350 MHz, and Full (500 MHz)
    Bandwidth filtering optimized for
    Flatness or Step response
    Random noise, RMS, typical
    50 Ω, typical



    25 GS/s, Sample Mode, RMS
    V/div 1 mV/div 2 mV/div 5 mV/div 10 mV/div 20 mV/div 50 mV/div 100 mV/div 1 V/div
    8 GHz 158 μV 158 μV 208 μV 342 μV 630 μV 1.49 mV 3.46 mV 29.7 mV
    7 GHz 141 μV 143 μV 192 μV 311 μV 562 μV 1.31 mV 3.11 mV 26.2 mV
    6 GHz 127 μV 127 μV 165 μV 274 μV 489 μV 1.18 mV 2.71 mV 23.6 mV
    5 GHz 112 μV 113 μV 149 μV 239 μV 446 μV 1.05 mV 2.42 mV 21.1 mV
    12.5 GS/s, HiRes Mode, RMS
    V/div 1 mV/div 2 mV/div 5 mV/div 10 mV/div 20 mV/div 50 mV/div 100 mV/div 1 V/div
    4 GHz 97.4 μV 98.7 μV 124 μV 192 μV 344 μV 817 μV 1.92 mV 16.3 mV
    3 GHz 82.9 μV 84 μV 105 μV 160 μV 282 μV 680 μV 1.62 mV 13.6 mV
    2.5 GHz 76.5 μV 77.5 μV 93.8 μV 144 μV 257 μV 606 μV 1.44 mV 12.1 mV
    2 GHz 68.1 μV 69.1 μV 83.6 μV 131 μV 226 μV 528 μV 1.28 mV 10.6 mV
    1 GHz 54.8 μV 51.2 μV 63.4 μV 90.9 μV 160 μV 378 μV 941 μV 7.65 mV
    500 MHz 39.7 μV 39.8 μV 48.1 μV 65.1 μV 115 μV 280 μV 666 μV 5.6 mV
    350 MHz 33.8 μV 33.5 μV 40 μV 54.8 μV 94.3 μV 217 μV 560 μV 4.35 mV
    250 MHz 30.8 μV 31.2 μV 36.1 μV 49.9 μV 80.3 μV 187 μV 482 μV 3.75 mV
    200 MHz 25.3 μV 25.4 μV 29.7 μV 44 μV 70.7 μV 165 μV 445 μV 3.3 mV
    20 MHz 8.68 μV 8.9 μV 10.4 μV 15.1 μV 27.5 μV 70.4 μV 158 μV 1.41 mV



    1 MΩ, High Res mode (RMS), typical
    V/div 1 mV/div 2 mV/div 5 mV/div 10 mV/div 20 mV/div 50 mV/div 100 mV/div 1 V/div
    500 MHz 186 μV 202 μV 210 μV 236 μV 288 μV 522 μV 1.25 mV 13.4 mV
    350 MHz 134 μV 138 μV 145 μV 163 μV 216 μV 391 μV 974 μV 10.6 mV
    250 MHz 108 μV 110 μV 114 μV 131 μV 182 μV 374 μV 838 μV 9.63 mV
    200 MHz 106 μV 108 μV 109 μV 117 μV 149 μV 274 μV 674 μV 8.01 mV
    20 MHz 73 μV 73.2 μV 78.1 μV 99.6 μV 158 μV 361 μV 801 μV 8.29 mV



    Crosstalk (channel isolation), typical

    ≥70 dB up to 2 GHz

    ≥60 dB up to 5 GHz

    ≥45 dB up to 8 GHz

    for any two channels set to 200 mV/div.

    Vertical system - digital channels

    Number of channels
    8 digital inputs (D7-D0) per installed TLP058 (traded off for one analog channel)
    Vertical resolution
    1 bit
    Maximum input toggle rate

    500 MHz

    Minimum detectable pulse width, typical

    1 ns

    Thresholds
    One threshold per digital channel
    Threshold range
    ±40 V
    Threshold resolution
    10 mV
    Threshold accuracy

    ± [100 mV + 3% of threshold setting after calibration]

    Input hysteresis, typical
    100 mV at the probe tip
    Input dynamic range, typical
    30 Vpp for Fin ≤ 200 MHz, 10 Vpp for Fin > 200 MHz
    Absolute maximum input voltage, typical

    ±42 V peak

    Minimum voltage swing, typical

    400 mV peak-to-peak

    Input impedance, typical
    100 kΩ
    Probe loading, typical
    2 pF

    Horizontal system

    Time base range
    40 ps/div to 1,000 s/div
    Sample rate range

    6.25 S/s to 25 GS/s (real time)

    50 GS/s to 2.5 TS/s (interpolated)

    Record length range

    Applies to analog and digital channels. All acquisition modes are 250 M maximum record length, down to 1 k minimum record length, adjustable in 1 sample increments.

    Standard: 62.5 Mpoints

    Option 6-RL-1: 125 Mpoints

    Option 6-RL-2: 250 Mpoints

    Seconds/Division range
    Model 1 K 10 K 100 K 1 M 10 M 62.5 M 125 M 250 M
    MSO64 Standard 62.5 M 40 ps - 16 s 400 ps - 160 s 4 ns - 1000 s 2.5 μs - 1000 s N/A N/A
    MSO64 Option 6-RL-1 125 M 40 ps - 16 s 400 ps - 160 s 4 ns - 1000 s 2.5 μs - 1000 s 5 μs - 1000 s N/A
    MSO64 Option 6-RL-2 250 M 40 ps - 16 s 400 ps - 160 s 4 ps - 1000 s 2.5 μs - 1000 s 5 μs - 1000 s 10 μs - 1000 s
    Aperture uncertainty (sample jitter)
    Time duration Typical jitter
    <1 μs 80 fs
    <1 ms 130 fs
    Timebase accuracy

    ±1.0 x10-7over any ≥1 ms time interval

    Description Specification
    Factory Tolerance ±12 ppb. At calibration, 25 °C ambient, over any ≥1 ms interval
    Temperature stability ±20 ppb across the full operating range of 0 °C to 50 °C, after a sufficient soak time at the temperature. Tested at operating temperatures
    Crystal aging ±300 ppb. Frequency tolerance change at 25 °C over a period of 1 year
    Delta-time measurement accuracy

    equation-2765



    equation-2765

     (assume edge shape that results from Gaussian filter response)

    The formula to calculate delta-time measurement accuracy (DTA) for a given instrument setting and input signal assumes insignificant signal content above Nyquist frequency, where:

    SR 1= Slew Rate (1stEdge) around 1stpoint in measurement

    SR 2= Slew Rate (2ndEdge) around 2ndpoint in measurement

    N = input-referred guaranteed noise limit (VRMS)

    TBA = timebase accuracy or Reference Frequency Error

    t p= delta-time measurement duration (sec)

    1Dynamic noise is noise that appears with a signal applied (such as distortion or interleave errors).

    Maximum duration at highest sample rate

    2.5 ms (std.) or 5 ms (opt. 6-RL-1, 125 Mpoints) or 10 ms (opt. 6-RL-2, 250 Mpoints)

    Time base delay time range
    -10 divisions to 5,000 s
    Deskew range

    -125 ns to +125 ns with a resolution of 40 ps (for Peak Detect and Envelope acquisition modes).

    -125 ns to +125 ns with a resolution of 1 ps (for all other acquisition modes).

    Delay between analog channels, full bandwidth, typical

    ≤ 10 ps for any two channels with input impedance set to 50 Ω, DC coupling with equal Volts/div or above 10 mV/div

    Delay between analog and digital FlexChannels, typical
    < 1 ns when using a TLP058 and a passive probe matching the bandwidth of the scope, with no bandwidth limits applied
    Delay between any two digital FlexChannels, typical
    320 ps
    Delay between any two bits of a digital FlexChannel, typical
    160 ps

    Trigger system

    Trigger modes
    Auto, Normal, and Single
    Trigger coupling

    DC, HF Reject (attenuates > 50 kHz), LF Reject (attenuates < 50 kHz), noise reject (reduces sensitivity)

    Trigger bandwidth (edge, pulse and logic), typical
    Model Trigger type Trigger bandwidth
    MSO64 8 GHz Edge 8 GHz
    MSO64 8 GHz Pulse, Logic 4 GHz
    MSO64 6 GHz Edge 6 GHz
    MSO64 6 GHz Pulse, Logic 4 GHz
    MSO64 4 GHz, 2.5 GHz, 1 GHz: Edge, Pulse, Logic Product Bandwidth
    Edge-type trigger sensitivity, DC coupled, typical
    Path Range Specification
    1 MΩ path (all models) 0.5 mV/div to 0.99 mV/div 5 mV from DC to instrument bandwidth
    ≥ 1 mV/div The greater of 5 mV or 0.7 div from DC to lesser of 500 MHz or instrument BW, & 6 mV or 0.8 div from > 500 MHz to instrument bandwidth
    50 Ω path 1 mV/div to 9.98 mV/div 3.0 div from DC to instrument bandwidth
    ≥ 10 mV/div < 1.0 division from DC to instrument bandwidth
    Line 90 V to 264 V line voltage at 50 - 60 Hz line frequency 103.5 V to 126.5 V
    AUX Trigger in 250 mVPP, DC to 400 MHz
    Edge-type trigger sensitivity, not DC coupled, typical
    Trigger Coupling Typical Sensitivity
    NOISE REJ 2.5 times the DC Coupled limits
    HF REJ 1.0 times the DC Coupled limits from DC to 50 kHz. Attenuates signals above 50 kHz.
    LF REJ 1.5 times the DC Coupled limits for frequencies above 50 kHz. Attenuates signals below 50 kHz.
    Trigger jitter, typical

    ≤ 1.5 psRMSfor sample mode and edge-type trigger

    ≤ 7 psRMS≤ 2 psRMSfor edge-type trigger and FastAcq mode

    ≤ 40 psRMSfor non edge-type trigger modes

    ≤ 40 psRMSfor AUX trigger in, Sample acquisition mode, edge trigger

    ≤ 40 psRMSfor AUX trigger in, FastAcq acquisition mode, edge trigger

    Trigger jitter, AUX input, typical

    ≤ 200 psRMSfor sample mode and edge-type trigger

    ≤ 220 psRMSfor edge-type trigger and FastAcq mode

    AUX In trigger skew between instruments, typical

    ±100 ps jitter on each instrument with 1.5 ns skew; ≤1.7 ns total between instruments.

    Skew improves for pulse input voltages ≥1 Vpp

    Trigger level ranges
    Source Range
    Any Channel ±5 divs from center of screen
    Aux In Trigger ±5 V
    Line Fixed at about 50% of line voltage

    This specification applies to logic and pulse thresholds.

    Trigger frequency counter

    8-digits (free with product registration)

    Trigger types
    Edge:
    Positive, negative, or either slope on any channel. Coupling includes DC, AC, noise reject, HF reject, and LF reject
    Pulse Width:

    Trigger on width of positive or negative pulses. Event can be time- or logic-qualified

    Timeout:
    Trigger on an event which remains high, low, or either, for a specified time period. Event can be logic-qualified
    Runt:
    Trigger on a pulse that crosses one threshold but fails to cross a second threshold before crossing the first again. Event can be time- or logic-qualified
    Window:
    Trigger on an event that enters, exits, stays inside or stays outside of a window defined by two user-adjustable thresholds. Event can be time- or logic-qualified
    Logic:
    Trigger when logic pattern goes true, goes false, or occurs coincident with a clock edge. Pattern (AND, OR, NAND, NOR) specified for all input channels defined as high, low, or don't care. Logic pattern going true can be time-qualified
    Setup & Hold:
    Trigger on violations of both setup time and hold time between clock and data present on any input channels
    Rise / Fall Time:
    Trigger on pulse edge rates that are faster or slower than specified. Slope may be positive, negative, or either. Event can be logic-qualified
    Sequence:

    Trigger on B event X time or N events after A trigger with a reset on C event. In general, A and B trigger events can be set to any trigger type with a few exceptions: logic qualification is not supported, if A event or B event is set to Setup & Hold, then the other must be set to Edge, and Ethernet and High Speed USB (480 Mbps) are not supported

    Visual trigger
    Qualifies standard triggers by scanning all waveform acquisitions and comparing them to on-screen areas (geometric shapes). An unlimited number of areas can be defined with In, Out, or Don't Care as the qualifier for each area. A boolean expression can be defined using any combination of visual trigger areas to further qualify the events that get stored into acquisition memory. Shapes include rectangle, triangle, trapezoid, hexagon and user-defined.
    Parallel Bus:
    Trigger on a parallel bus data value. Parallel bus can be from 1 to 32 bits (from the digital and analog channels) in size. Supports Binary and Hex radices
    I2C Bus (option 6-SREMBD):
    Trigger on Start, Repeated Start, Stop, Missing ACK, Address (7 or 10 bit), Data, or Address and Data on I2C buses up to 10 Mb/s
    SPI Bus (option 6-SREMBD):
    Trigger on Slave Select, Idle Time, or Data (1-16 words) on SPI buses up to 20 Mb/s
    RS-232/422/485/UART Bus (option 6-SRCOMP):
    Trigger on Start Bit, End of Packet, Data, and Parity Error up to 15 Mb/s
    CAN Bus (option 6-SRAUTO):
    Trigger on Start of Frame, Type of Frame (Data, Remote, Error, or Overload), Identifier, Data, Identifier and Data, End Of Frame, Missing Ack, and Bit Stuff Error on CAN buses up to 1 Mb/s
    CAN FD Bus (option 6-SRAUTO):
    Trigger on Start of Frame, Type of Frame (Data, Remote, Error, or Overload), Identifier (Standard or Extended), Data (1-8 bytes), Identifier and Data, End Of Frame, Error (Missing Ack, Bit Stuffing Error, FD Form Error, Any Error) on CAN FD buses up to 16 Mb/s
    LIN Bus (option 6-SRAUTO):
    Trigger on Sync, Identifier, Data, Identifier and Data, Wakeup Frame, Sleep Frame, and Error on LIN buses up to 1 Mb/s
    FlexRay Bus (option 6-SRAUTO):
    Trigger on Start of Frame, Indicator Bits (Normal, Payload, Null, Sync, Startup), Frame ID, Cycle Count, Header Fields (Indicator Bits, Identifier, Payload Length, Header CRC, and Cycle Count), Identifier, Data, Identifier and Data, End Of Frame, and Errors on FlexRay buses up to 10 Mb/s
    SENT Bus (option 6-SRAUTOSEN)
    Trigger on Start of Packet, Fast Channel Status and Data, Slow Channel Message ID and Data, and CRC Errors
    SPMI Bus (option 6-SRPM):
    Trigger on Sequence Start Condition, Reset, Sleep, Shutdown, Wakeup, Authenticate, Master Read, Master Write, Register Read, Register Write, Extended Register Read, Extended Register Write, Extended Register Read Long, Extended Register Write Long, Device Descriptor Block Master Read, Device Descriptor Block Slave Read, Register 0 Write, Transfer Bus Ownership, and Parity Error
    USB 2.0 LS/FS/HS Bus (option 6-SRUSB2):
    Trigger on Sync, Reset, Suspend, Resume, End of Packet, Token (Address) Packet, Data Packet, Handshake Packet, Special Packet, Error on USB buses up to 480 Mb/s
    Ethernet Bus (option 6-SRENET):
    Trigger on Start of Frame, MAC Addresses, MAC Q-tag, MAC Length/Type, MAC Data, IP Header, TCP Header, TCP/IPV4 Data, End of Packet, and FCS (CRC) Error on 10BASE-T and 100BASE-TX buses
    Audio (I2S, LJ, RJ, TDM) Bus (option 6-SRAUDIO):
    Trigger on Word Select, Frame Sync, or Data. Maximum data rate for I2S/LJ/RJ is 12.5 Mb/s. Maximum data rate for TDM is 25 Mb/s
    MIL-STD-1553 Bus (option 6-SRAERO):
    Trigger on Sync, Command (Transmit/Receive Bit, Parity, Subaddress / Mode, Word Count / Mode Count, RT Address), Status (Parity, Message Error, Instrumentation, Service Request, Broadcast Command Received, Busy, Subsystem Flag, Dynamic Bus Control Acceptance, Terminal Flag), Data, Time (RT/IMG), and Error (Parity Error, Sync Error, Manchester Error, Non-contiguous Data) on MIL-STD-1553 buses
    ARINC 429 Bus (option 6-SRAERO):
    Trigger on Word Start, Label, Data, Label and Data, Word End, and Error (Any Error, Parity Error, Word Error, Gap Error) on ARINC 429 buses up to 1 Mb/s
    Trigger holdoff range
    0 ns to 10 seconds

    Acquisition system

    Sample
    Acquires sampled values
    Peak Detect
    Captures glitches as narrow as 160 ps at all sweep speeds
    Averaging
    From 2 to 10,240 waveforms
    Envelope
    Min-max envelope reflecting Peak Detect data over multiple acquisitions
    High Res

    Applies a unique Finite Impulse Response (FIR) filter for each sample rate that maintains the maximum bandwidth possible for that sample rate while preventing aliasing and removing noise from the oscilloscope amplifiers and ADC above the usable bandwidth for the selected sample rate.

    High Res mode always provides at least 12 bits of vertical resolution and extends all the way to 16 bits of vertical resolution at ≤ 625 MS/s sample rates.

    FastAcq®

    FastAcq optimizes the instrument for analysis of dynamic signals and capture of infrequent events.

    Maximum waveform capture rate:

      >500,000 wfms/s (Peak Detect or Envelope Acquisition mode)

      >30,000 wfms/s (All other acquisition modes)

    Roll mode

    Scrolls sequential waveform points across the display in a right-to-left rolling motion, at timebase speeds of 40 ms/div and slower, when in Auto trigger mode.

    FastFrame™

    Acquisition memory divided into segments.

    Maximum trigger rate >5,000,000 waveforms per second

    Minimum frame size = 50 points

    Maximum Number of Frames: For frame size ≥ 1,000 points, maximum number of frames = record length / frame size.

    For 50 point frames, maximum number of frames = 691,000

    Waveform measurements

    Cursor types
    Waveform, V Bars, H Bars, and V&H Bars
    DC voltage measurement accuracy, Average acquisition mode
    Measurement Type DC Accuracy (In Volts)
    Average of ≥ 16 waveforms ±((DC Gain Accuracy) * |reading - (offset - position)| + Offset Accuracy + 0.05 * V/div setting)
    Delta volts between any two averages of ≥ 16 waveforms acquired with the same oscilloscope setup and ambient conditions ±(DC Gain Accuracy * |reading| + 0.1 div)
    Automatic measurements

    36, of which an unlimited number can be displayed as either individual measurement badges or collectively in a measurement results table

    Amplitude measurements

    Amplitude, Maximum, Minimum, Peak-to-Peak, Positive Overshoot, Negative Overshoot, Mean, RMS, AC RMS, Top, Base, and Area

    Timing measurements

    Period, Frequency, Unit Interval, Data Rate, Positive Pulse Width, Negative Pulse Width, Skew, Delay, Rise Time, Fall Time, Phase, Rising Slew Rate, Falling Slew Rate, Burst Width, Positive Duty Cycle, Negative Duty Cycle, Time Outside Level, Setup Time, Hold Time, Duration N-Periods, High Time, and Low Time

    Jitter measurements (standard)
    TIE and Phase Noise
    Measurement statistics
    Mean, Standard Deviation, Maximum, Minimum, and Population. Statistics are available on both the current acquisition and all acquisitions
    Reference levels
    User-definable reference levels for automatic measurements can be specified in either percent or units. Reference levels can be set to global for all measurements, per source channel or signal, or unique for each measurement
    Gating
    Screen, Cursors, Logic, Search, or Time. Specifies the region of an acquisition in which to take measurements. Gating can be set to Global (affects all measurements set to Global) or Local (all measurements can have a unique Time gate setting; only one Local gate is available for Screen, Cursors, Logic, and Search actions).
    Measurement plots
    Time Trend, Histogram, and Spectrum plots are available for all standard measurements
    Jitter analysis (option 6-DJA) adds the following:
    Measurements

    Jitter Summary, TJ@BER, RJ- δδ, DJ- δδ, PJ, RJ, DJ, DDJ, DCD, SRJ, J2, J9, NPJ, F/2, F/4, F/8, Eye Height, Eye Height@BER, Eye Width, Eye Width@BER, Eye High, Eye Low, Q-Factor, Bit High, Bit Low, Bit Amplitude, DC Common Mode, AC Common Mode (Pk-Pk), Differential Crossover, T/nT Ratio, SSC Freq Dev, SSC Modulation Rate

    Measurement Plots
    Eye Diagram and Jitter Bathtub
    Eye Diagram Mask Testing

    Automated mask pass/fail testing

    Power analysis (option 6-PWR) adds the following:
    Measurements

    Input Analysis (Frequency, VRMS, IRMS, voltage and current Crest Factors, True Power, Apparent Power, Reactive Power, Power Factor, Phase Angle, Harmonics, Inrush Current, Input Capacitance )

    Amplitude Analysis (Cycle Amplitude, Cycle Top, Cycle Base, Cycle Maximum, Cycle Minimum, Cycle Peak-to-Peak)

    Timing Analysis (Period, Frequency, Negative Duty Cycle, Positive Duty Cycle, Negative Pulse Width, Positive Pulse Width)

    Switching Analysis (Switching Loss, dv/dt, di/dt, Safe Operating Area, RDSon)

    Magnetic Analysis (Inductance, I vs. Intg(V), Magnetic Loss, Magnetic Property)

    Output Analysis (Line Ripple, Switching Ripple, Efficiency, Turn-on Time, Turn-off Time)

    Frequency Response Analysis (Control Loop Response Bode Plot, Power Supply Rejection Ratio, Impedance)

    Measurement Plots
    Harmonics Bar Graph, Switching Loss Trajectory Plot, and Safe Operating Area
    Digital Power Management (option 6-DPM) adds the following:
    Measurements

    Ripple Analysis (Ripple)

    Transient Analysis (Overshoot, Undershoot)

    Power Sequence Analysis (Turn-on, Turn-off)

    DDR3/LPDDR3 memory debug and analysis option (6-DBDDR3) adds the following:
    Measurements

    Amplitude Measurements (AOS, AUS, Vix(ac), AOS Per tCK, AUS Per tCK, AOS Per UI, AUS Per UI)

    Time Measurements (tRPRE, tWPRE, tPST, Hold Diff, Setup Diff, tCH(avg), tCK(avg), tCL(avg), tCH(abs), tCL(abs), tJIT(duty), tJIT(per), tJIT(cc), tERR(n), tERR(m-n), tDQSCK, tCMD-CMD, tCKSRE, tCKSRX)

    Waveform math

    Number of math waveforms
    Unlimited
    Arithmetic
    Add, subtract, multiply, and divide waveforms and scalars
    Algebraic expressions
    Define extensive algebraic expressions including waveforms, scalars, user-adjustable variables, and results of parametric measurements. Perform math on math using complex equations. For example (Integral (CH1 - Mean(CH1)) X 1.414 X VAR1)
    Math functions
    Invert, Integrate, Differentiate, Square Root, Exponential, Log 10, Log e, Abs, Ceiling, Floor, Min, Max, Degrees, Radians, Sin, Cos, Tan, ASin, ACos, and ATan
    Relational
    Boolean result of comparison >, <, ≥, ≤, =, and ≠
    Logic
    AND, OR, NAND, NOR, XOR, and EQV
    Filtering function
    User-definable filters. Users specify a file containing the coefficients of the filter
    FFT functions
    Spectral Magnitude and Phase, and Real and Imaginary Spectra
    FFT vertical units

    Magnitude: Linear and Log (dBm)

    Phase: Degrees, Radians, and Group Delay

    FFT window functions
    Hanning, Rectangular, Hamming, Blackman-Harris, Flattop2, Gaussian, Kaiser-Bessel, and TekExp

    Spectrum View

    Center Frequency
    Limited by instrument analog bandwidth
    Span
    74.5 Hz – 1.25 GHz

    18.6 Hz to 500 MHz (with option -SV-BW-1)

    74.5 Hz - 2 GHz (with option 6-SV-BW-1)

    Coarse adjustment in a 1-2-5 sequence

    RF vs. Time Traces
    Magnitude vs. time, Frequency vs. time, Phase vs. time
    Resolution Bandwidth (RBW)

    93 μHz to 62.5 MHz

    93 μHz to 100 MHz (with option 6-SV-BW-1)

    Window types and factors
    Window type Factor
    Blackman-Harris 1.90
    Flat-Top 2  3.77
    Hamming 1.30
    Hanning 1.44
    Kaiser-Bessel 2.23
    Rectangular 0.89
    Spectrum Time
    FFT Window Factor / RBW
    Reference level
    Reference level is automatically set by the analog channel Volts/div setting

    Setting range: -42 dBm to +44 dBm

    Vertical Position
    -100 divs to +100 divs
    Vertical units
    dBm, dBµW, dBmV, dBµV, dBmA, dBµA

    Search

    Number of searches
    Unlimited
    Search types

    Search through long records to find all occurrences of user specified criteria including edges, pulse widths, timeouts, runt pulses, window violations, logic patterns, setup & hold violations, rise/fall times, and bus protocol events. Search results can be viewed in the Waveform View or in the Results table.

    Display

    Display type
    15.6 in. (395 mm) liquid-crystal TFT color display
    Resolution
    1,920 horizontal × 1,080 vertical pixels (High Definition)
    Display modes

    Overlay: traditional oscilloscope display where traces overlay each other

    Stacked: display mode where each waveform is placed in its own slice and can take advantage of the full ADC range while still being visually separated from other waveforms. Groups of channels can also be overlaid within a slice to simplify visual comparison of signals.

    Zoom
    Horizontal and vertical zooming is supported in all waveform and plot views.
    Interpolation
    Sin(x)/x and Linear
    Waveform styles
    Vectors, dots, variable persistence, and infinite persistence
    Graticules
    Movable and fixed graticules, selectable between Grid, Time, Full, and None
    Color palettes
    Normal and inverted for screen captures

    Individual waveform colors are user-selectable

    Format
    YT, XY, and XYZ
    Local Language User Interface
    English, Japanese, Simplified Chinese, Traditional Chinese, French, German, Italian, Spanish, Portuguese, Russian, Korean
    Local Language Help
    English, Japanese, Simplified Chinese

    Arbitrary/Function Generator (optional)

    Function types
    Arbitrary, sine, square, pulse, ramp, triangle, DC level, Gaussian, Lorentz, exponential rise/fall, sin(x)/x, random noise, Haversine, Cardiac
    Amplitude range
    Values are peak-to-peak voltages
    Waveform 50 Ω 1 MΩ
    Arbitrary 10 mV to 2.5 V 20 mV to 5 V
    Sine 10 mV to 2.5 V 20 mV to 5 V
    Square 10 mV to 2.5 V 20 mV to 5 V
    Pulse 10 mV to 2.5 V 20 mV to 5 V
    Ramp 10 mV to 2.5 V 20 mV to 5 V
    Triangle 10 mV to 2.5 V 20 mV to 5 V
    Gaussian 10 mV to 1.25 V 20 mV to 2.5 V
    Lorentz 10 mV to 1.2 V 20 mV to 2.4 V
    Exponential Rise 10 mV to 1.25 V 20 mV to 2.5 V
    Exponential Fall 10 mV to 1.25 V 20 mV to 2.5 V
    Sine(x)/x 10 mV to 1.5 V 20 mV to 3.0 V
    Random Noise 10 mV to 2.5 V 20 mV to 5 V
    Haversine 10 mV to 1.25 V 20 mV to 2.5 V
    Cardiac 10 mV to 2.5 V 20 mV to 5 V
    Sine waveform
    Frequency range
    0.1 Hz to 50 MHz
    Frequency setting resolution
    0.1 Hz
    Frequency accuracy
    130 ppm (frequency ≤ 10 kHz), 50 ppm (frequency > 10 kHz)

    This is for Sine, Ramp, Square and Pulse waveforms only.

    Amplitude range
    20 mVpp to 5 Vpp into Hi-Z; 10 mVpp to 2.5 Vpp into 50 Ω
    Amplitude flatness, typical

    ±0.5 dB at 1 kHz

    ±1.5 dB at 1 kHz for < 20 mVppamplitudes

    Total harmonic distortion, typical

    1% for amplitude ≥ 200 mVppinto 50 Ω load

    2.5% for amplitude > 50 mV AND < 200 mVppinto 50 Ω load

    This is for Sine wave only.

    Spurious free dynamic range, typical

    40 dB (Vpp≥ 0.1 V); 30 dB (Vpp≥ 0.02 V), 50 Ω load

    Square and pulse waveform
    Frequency range
    0.1 Hz to 25 MHz
    Frequency setting resolution
    0.1 Hz
    Frequency accuracy
    130 ppm (frequency ≤ 10 kHz), 50 ppm (frequency > 10 kHz)
    Amplitude range
    20 mVpp to 5 Vpp into Hi-Z; 10 mVpp to 2.5 Vpp into 50 Ω
    Duty cycle range
    10% - 90% or 10 ns minimum pulse, whichever is larger

    Minimum pulse time applies to both on and off time, so maximum duty cycle will reduce at higher frequencies to maintain 10 ns off time

    Duty cycle resolution
    0.1%
    Minimum pulse width, typical
    10 ns. This is the minimum time for either on or off duration.
    Rise/Fall time, typical
    5 ns, 10% - 90%
    Pulse width resolution
    100 ps
    Overshoot, typical
    < 6% for signal steps greater than 100 mVpp

    This applies to overshoot of the positive-going transition (+overshoot) and of the negative-going (-overshoot) transition

    Asymmetry, typical
    ±1% ±5 ns, at 50% duty cycle
    Jitter, typical
    < 60 ps TIERMS, ≥ 100 mVpp amplitude, 40%-60% duty cycle

    Square and pulse waveforms, 5 GHz measurement BW.

    Ramp and triangle waveform
    Frequency range
    0.1 Hz to 500 kHz
    Frequency setting resolution
    0.1 Hz
    Frequency accuracy
    130 ppm (frequency ≤ 10 kHz), 50 ppm (frequency > 10 kHz)
    Amplitude range
    20 mVpp to 5 Vpp into Hi-Z; 10 mVpp to 2.5 Vpp into 50 Ω
    Variable symmetry
    0% - 100%
    Symmetry resolution
    0.1%
    DC level range

    ±2.5 V into Hi-Z

    ±1.25 V into 50 Ω

    Random noise amplitude range

    20 mVppto 5 Vppinto Hi-Z

    10 mVppto 2.5 Vppinto 50 Ω

    Sin(x)/x
    Maximum frequency
    2 MHz
    Gaussian pulse, Haversine, and Lorentz pulse
    Maximum frequency
    5 MHz
    Lorentz pulse
    Frequency range
    0.1 Hz to 5 MHz
    Amplitude range
    20 mVpp to 2.4 Vpp into Hi-Z

    10 mVppto 1.2 Vppinto 50 Ω

    Cardiac
    Frequency range
    0.1 Hz to 500 kHz
    Amplitude range
    20 mVpp to 5 Vpp into Hi-Z

    10 mVppto 2.5 Vppinto 50 Ω

    Arbitrary
    Memory depth
    1 to 128 k
    Amplitude range
    20 mVpp to 5 Vpp into Hi-Z

    10 mVppto 2.5 Vppinto 50 Ω

    Repetition rate
    0.1 Hz to 25 MHz
    Sample rate
    250 MS/s
    Signal amplitude accuracy
    ±[ (1.5% of peak-to-peak amplitude setting) + (1.5% of absolute DC offset setting) + 1 mV ] (frequency = 1 kHz)
    Signal amplitude resolution

    1 mV (Hi-Z)

    500 μV (50 Ω)

    Sine and ramp frequency accuracy

    130 ppm (frequency ≤10 kHz)

    50 ppm (frequency >10 kHz)

    DC offset range

    ±2.5 V into Hi-Z

    ±1.25 V into 50 Ω

    DC offset resolution

    1 mV (Hi-Z)

    500 μV (50 Ω)

    DC offset accuracy

    ±[ (1.5% of absolute offset voltage setting) + 1 mV ]

    Add 3 mV of uncertainty per 10 °C change from 25 °C ambient

    Digital volt meter (DVM)

    Measurement types

    DC, ACRMS+DC, ACRMS, Trigger frequency count

    Voltage resolution
    4 digits
    Voltage accuracy
    DC:

    ±((1.5% * |reading - offset - position|) + (0.5% * |(offset - position)|) + (0.1 * Volts/div))

    De-rated at 0.100%/°C of |reading - offset - position| above 30 °C

    Signal ± 5 divisions from screen center

    AC:

    ± 3% (40 Hz to 1 kHz) with no harmonic content outside 40 Hz to 1 kHz

    AC, typical: ± 2% (20 Hz to 10 kHz)

    For AC measurements, the input channel vertical settings must allow the VPPinput signal to cover between 4 and 10 divisions and must be fully visible on the screen

    Trigger frequency counter

    Resolution

    8-digits

    Accuracy

    ±(1 count + time base accuracy * input frequency)

    The signal must be at least 8 mVppor 2 div, whichever is greater.

    Maximum input frequency

    10 Hz to maximum bandwidth of the analog channel

    The signal must be at least 8 mVppor 2 div, whichever is greater.

    Processor system

    Host processor
    Intel i5-4400E, 2.7 GHz, 64-bit, dual core processor
    Internal storage
    ≥ 80 GB. Form factor is an 80 mm m.2 card with a SATA-3 interface

    Operating system
    Solid State Drive (SSD) with Microsoft Windows 10 OS (option 6-WIN)

    ≥ 480 GB SSD. Form factor is a 2.5-inch SSD with a SATA-3 interface. This drive is customer installable and includes the Microsoft Windows 10 Enterprise IoT 2016 LTSB (64-bit) operating system

    Input-Output ports

    DisplayPort connector

    A 20-pin DisplayPort connector; connect to show the oscilloscope display on an external monitor or projector

    DVI connector

    A 29-pin DVI-I connector; connect to show the oscilloscope display on an external monitor or projector

    VGA

    DB-15 female connector; connect to show the oscilloscope display on an external monitor or projector

    Probe compensator signal, typical

    Connection:
    Connectors are located on the lower front right of the instrument
    Amplitude:
    0 to 2.5 V
    Frequency:
    1 kHz
    Source impedance:
    1 kΩ
    External reference input
    The time-base system can phase lock to an external 10 MHz reference signal .

    There are two ranges for the reference clock.

    The instrument can accept a high-accuracy reference clock of 10 MHz ±2 ppm or a lower-accuracy reference clock of 10 MHz ±1 kppm.

    USB interface (Host, Device ports)

    Front panel USB Host ports: Two USB 2.0 Hi-Speed ports, one USB 3.0 SuperSpeed port

    Rear panel USB Host ports: Two USB 2.0 Hi-Speed ports, two USB 3.0 SuperSpeed ports

    Rear panel USB Device port: One USB 3.0 SuperSpeed Device port providing USBTMC support

    Ethernet interface
    10/100/1000 Mb/s
    Auxiliary output

    Rear-panel BNC connector. Output can be configured to provide a positive or negative pulse out when the oscilloscope triggers, the internal oscilloscope reference clock out, or an AFG sync pulse

    Characteristic Limits
    Vout (HI) ≥ 2.5 V open circuit; ≥ 1.0 V into a 50 Ω load to ground
    Vout (LO) ≤ 0.7 V into a load of ≤ 4 mA; ≤0.25 V into a 50 Ω load to ground
    Kensington-style lock
    Rear-panel security slot connects to standard Kensington-style lock
    LXI

    Class: LXI Core 2011

    Version: 1.4

    Power source

    Power
    Power consumption

    400 Watts maximum

    Source voltage
    100 - 240 V ±10% at 50 Hz to 60 Hz

    115 V ±10% at 400 Hz

    Physical characteristics

    Dimensions

    Height: 12.2 in (309 mm), feet folded in, handle to back

    Height: 14.6 in (371 mm) feet folded in, handle up

    Width: 17.9 in (454 mm) from handle hub to handle hub

    Depth: 8.0 in (205 mm) from back of feet to front of knobs, handle up

    Depth: 11.7 in (297.2 mm) feet folded in, handle to the back

    Weight

    < 28.4 lbs (12.88 kg)

    Cooling
    The clearance requirement for adequate cooling is 2.0 in (50.8 mm) on the right side of the instrument (when viewed from the front) and on the rear of the instrument
    Rackmount configuration
    7U (with optional RM6 Rackmount Kit)

    Environmental specifications

    Temperature
    Operating
    +0 °C to +50 °C (32 °F to 122 °F)
    Non-operating

    -20 °C to +60 °C (-4 °F to 140 °F)

    Humidity
    Operating

    5% to 90% relative humidity (% RH) at up to +40 °C

    5% to RH above +40 °C up to +50 °C, noncondensing

    Non-operating

    5% to 90% relative humidity (% RH) at up to +60 °C, noncondensing

    Altitude
    Operating
    Up to 3,000 meters (9,843 feet)
    Non-operating
    Up to 12,000 meters (39,370 feet)

    EMC, Environmental, and Safety

    Regulatory

    CE marked for the European Union and UL approved for the USA and Canada

    RoHS compliant

    Software

    Software
    IVI driver

    Provides a standard instrument programming interface for common applications such as LabVIEW, LabWindows/CVI, Microsoft .NET, and MATLAB. Compatible with Python, C/C++/C# and many other languages through VISA.

    e*Scope®

    Enables control of the oscilloscope over a network connection through a standard web browser. Simply enter the IP address or network name of the oscilloscope and a web page will be served to the browser. Transfer and save settings, waveforms, measurements, and screen images or make live control changes to settings on the oscilloscope directly from the web browser.

    LXI Web interface

    Connect to the oscilloscope through a standard Web browser by simply entering the oscilloscope's IP address or network name in the address bar of the browser. The Web interface enables viewing of instrument status and configuration, status and modification of network settings, and instrument control through the e*Scope web-based remote control. All web interaction conforms to LXI Core specification, version 1.4.

    Модели и опции
    Товар
    Модели и Опции
    Описание
    Цена Заказать
    Модели
    MSO64 6-BW-1000
    Осциллограф смешанных сигналов, 4 канала, 1 ГГц
    $35 366.64
    - шт +
    MSO64 6-BW-2500
    Осциллограф смешанных сигналов, 4 канала, 2,5 ГГц
    $43 911.60
    - шт +
    MSO64 6-BW-4000
    Осциллограф смешанных сигналов, 4 канала, 4 ГГц
    $55 660.92
    - шт +
    MSO64 6-BW-6000
    Осциллограф смешанных сигналов, 4 канала, 6 ГГц
    $77 616.72
    - шт +
    MSO64 6-BW-8000
    Осциллограф смешанных сигналов, 4 канала, 8 ГГц
    $100 996.68
    - шт +
    Опции
    6-AFG
    Добавить генератор функций/сигналов произвольной формы
    $1 949.48
    - шт +
    6-SEC
    Повышает уровень защиты прибора за счет использования пароля для включения и выключения всех портов и обновления встроенного ПО
    $857.53
    - шт +
    6-DJA
    Расширенный анализ джиттера и глазковых диаграмм
    $10 560.68
    - шт +
    6-DPM
    Цифровое управление питанием
    $8 360.04
    - шт +
    6-PAM3
    Анализ PAM3
    $9 783.28
    - шт +
    6-PWR
    Измерения и анализ электрической мощности
    $5 334.16
    - шт +
    6-SV-BW-1
    Опция расширения захвата сигнала в частотной области до 500 МГц
    $29 062.80
    - шт +
    6-SV-RFVT
    Опция частотного анализа относительно временной области
    $10 775.96
    - шт +
    6-RL-1
    Расширение длины записи с 62.5 Мвыб/канал до 125 Мвыб/канал
    $4 245.80
    - шт +
    6-RL-2
    Расширение длины записи с 62.5 Мвыб/канал до 250 Мвыб/канал
    $8 431.80
    - шт +
    6-WIN
    Добавить съемный SSD с ОС Microsoft Windows 10
    По запросу
    - шт +
    Аксессуары
    HC5
    Жесткий кейс для переноски
    $1 698.32
    - шт +
    RM5
    Комплект для монтажа в стойку
    $1 483.04
    - шт +
    Пробники
    TAP1500
    1.5 ГГц TekVPI® активный пробник напряжения, ±8 В входное напряжение
    $5 130.84
    - шт +
    TAP2500
    2.5 ГГц TekVPI® активный пробник напряжения, ±4 В входное напряжение
    $7 223.84
    - шт +
    TAP3500
    3.5 ГГц TekVPI® активный пробник напряжения, ±4 В
    $9 257.04
    - шт +
    TAP4000
    4 ГГц TekVPI® активный пробник напряжения, ±4 В
    $9 651.72
    - шт +
    TCP0030A
    30 A AC/DC TekVPI® пробник тока, 120 МГц
    $6 613.88
    - шт +
    TCP0020
    20 A AC/DC TekVPI® пробник тока, 50 МГц
    $4 616.56
    - шт +
    TCP0150
    150 A AC/DC TekVPI® пробник тока, 20 МГц
    $7 809.88
    - шт +
    TRCP0300
    30 МГц AC пробник тока, 250 мА - 300 A
    $2 870.40
    - шт +
    TRCP0600
    30 МГц AC пробник тока, 500 мА - 600 A
    $3 157.44
    - шт +
    TRCP3000
    16 МГц AC пробник тока, 500 мА - 3000 A
    $3 061.76
    - шт +
    TDP0500
    500 МГц TekVPI® дифференциальный пробник напряжения, ±42 В дифф. входное напряжение
    $6 099.60
    - шт +
    TDP1000
    1 ГГц TekVPI® дифференциальный пробник напряжения, ±42 В дифф. входное напряжение
    $6 912.88
    - шт +
    TDP1500
    1.5 ГГц TekVPI® дифференциальный пробник напряжения, ±8.5 В дифф. входное напряжение
    $7 187.96
    - шт +
    TDP3500
    3.5 GHz TekVPI® дифференциальный пробник напряжения, ±2 В
    $8 958.04
    - шт +
    TDP4000
    4 ГГц TekVPI® дифференциальный пробник напряжения, ±2 В
    $9 233.12
    - шт +
    TDP7706
    6 ГГц TriMode™ пробник напряжения
    $12 199.20
    - шт +
    TDP7708
    8 ГГц TriMode™ пробник напряжения
    $13 395.20
    - шт +
    TDP7704
    4 ГГц TriMode™ пробник напряжения
    $11 003.20
    - шт +
    THDP0100
    ±6 кВ, 100 МГц TekVPI® высоковольтный дифференциальный пробник
    $5 417.88
    - шт +
    THDP0200
    ±1.5 кВ, 200 МГц TekVPI® высоковольтный дифференциальный пробник
    $3 205.28
    - шт +
    TMDP0200
    ±750 В, 200 МГц TekVPI® высоковольтный дифференциальный пробник
    $3 265.08
    - шт +
    TPR1000
    1 ГГц, Single-Ended TekVPI® Power-Rail Probe; includes one TPR4KIT accessory kit
    $6 255.08
    - шт +
    TIVH02
    Гальванически развязанный пробник; 200 МГц, ±2500 В, TekVPI, 3 м кабель
    $20 412.96
    - шт +
    TIVH02L
    Гальванически развязанный пробник; 200 МГц, ±2500 В, TekVPI, 10 м кабель
    $22 193.16
    - шт +
    TIVH05
    Гальванически развязанный пробник; 500 МГц, ±2500 В, TekVPI, 3 м кабель
    $28 245.84
    - шт +
    TIVH05L
    Гальванически развязанный пробник; 500 МГц, ±2500 В, TekVPI, 10 м кабель
    $30 144.72
    - шт +
    TIVH08
    Гальванически развязанный пробник; 800 МГц, ±2500 В, TekVPI, 3 м кабель
    $36 909.48
    - шт +
    TIVH08L
    Гальванически развязанный пробник; 800 МГц, ±2500 В, TekVPI, 10 м кабель
    $38 808.36
    - шт +
    TIVM1
    Гальванически развязанный пробник; 1 ГГц, ±50 В, TekVPI, 3 м кабель
    $35 247.96
    - шт +
    TIVM1L
    Гальванически развязанный пробник; 1 ГГц, ±50 В, TekVPI, 10 м кабель
    $37 384.20
    - шт +
    TPP0502
    500 МГц, 2X TekVPI® пассивный пробник напряжения, 12.7 пФ
    $808.50
    - шт +
    TPP0850
    2.5 kV, 800 МГц, 50X TekVPI® высоковольтный пассивный пробник напряжения
    $1 435.20
    - шт +
    TPP1000
    1 ГГц, 10X TekVPI® пассивный пробник напряжения, 1.3 м кабель, 3.9 пФ
    $1 207.96
    - шт +
    P6015A
    20 кВ, 75 МГц высоковольтный пробник напряжения
    $3 934.84
    - шт +
    TPA-BNC
    TekVPI® - TekProbe™ BNC адаптер
    $882.65
    - шт +
    TEK-DPG
    Генератор импульсов с компенсацией фазовых сдвигов TekVPI
    $1 435.20
    - шт +
    067-1686-xx
    Приспособление для компенсации фазовых сдвигов и калибровки пробников
    По запросу
    - шт +
    Мэйнфрейм
    MSO64
    Осциллограф смешанных сигналов MSO серия 6, 4 Flexchannel, 62,5 Мвыб
    По запросу
    - шт +
    Опции анализа последовательных шин данных
    6-SRAERO
    Запуск и анализ по Aerospace (MIL-STD-1553, ARINC 429)
    $3 384.68
    - шт +
    6-SRAUDIO
    Запуск и анализ по аудио шинам I2S, LJ, RJ, TDM
    $3 384.68
    - шт +
    6-SRAUTO
    Запуск и анализ по автомобильным шинам (CAN, CAN FD, LIN, FlexRay, and CAN symbolic decoding)
    $3 384.68
    - шт +
    6-SRAUTOEN1
    Анализ последовательной шины 100BASE-T1 Ethernet
    $9 125.48
    - шт +
    6-SRAUTOSEN
    Запуск и анализ по автомобильным датчикам (SENT)
    $3 384.68
    - шт +
    6-SRCOMP
    Запуск и анализ по RS-232/422/485/UART
    $3 384.68
    - шт +
    6-SREMBD
    Запуск и анализ по I2C, SPI
    $3 384.68
    - шт +
    6-SRENET
    Запуск и анализ Ethernet 10BASE-T, 100BASE-TX
    $3 384.68
    - шт +
    6-SRI3C
    Запуск и декодирование по MIPI I3C
    $3 384.68
    - шт +
    6-SRPM
    Запуск и анализ по SPMI
    $3 384.68
    - шт +
    6-SRSPACEWIRE
    Декодировка протокола SPACEWIRE (полоса пропускания >500 МГц, нет аппаратной части запуска)
    $3 384.68
    - шт +
    6-SRUSB2
    Анализ и запуск по сигналам последовательных шин USB (USB 2.0 низко-, полно- и высокоскоростных)
    $3 384.68
    - шт +
    Тестирование на соответствие последовательных шин данных
    6-CMAUTOEN
    Тесты соответствия Ethernet (100Base-T1, 1000Base-T1)
    $9 783.28
    - шт +
    6-CMDPHY
    Тесты соответствия MIPI D-PHY 1.2 (минимальная полоса пропускания 4 ГГц) с использованием TekExpress Automation Platform
    $11 900.20
    - шт +
    6-CMENET
    Тесты соответствия Ethernet (1000Base-T, 100Base-T, 10Base-T) (мин. ПП 1 ГГц) с использованием TekExpress Automation Platform
    $12 677.60
    - шт +
    6-CMNBASET
    Тесты соответствия Ethernet (2.5G и 5G BASE-T) (мин. ПП 2.5 ГГц) с использованием TekExpress Automation Platform
    $11 888.24
    - шт +
    6-CMUSB2
    Тесты соответствия USB2.0 (Требуется тестовая оснастка TDSUSBF). Для тестирования высокоскоростной USB требуется ПП 2.5 ГГц
    $5 214.56
    - шт +
    6-CMXGBT
    Тесты соответствия Ethernet (10G BASE-T) (мин. ПП 4 ГГц) с использованием TekExpress Automation Platform
    $11 888.24
    - шт +
    Анализ DDR памяти
    6-CMDDR3
    Тесты соответствия DDR3 и LPDDR3 (Мин. полоса пропускания 4 ГГц (800MT/s) с использованием TekExpress Automation Platform. Требуются опци 6-DBDDR3 и 6-DJA
    $11 924.12
    - шт +
    6-DBDDR3
    Анализ и запуск по DDR3 и LPDDR3 (Мин. ПП 4 ГГц (800MT/s), рекомендуется ПП 8 ГГц для тестирования всех скоростей DDR3). Требуется опция 6-DJA
    $6 434.48
    - шт +
    Библиотека

    Основные сведения о продукте

    Посмотреть более подробную информацию о возможностях этого продукта.

    Технические характеристики

    Отзывы
    Добавить отзыв
    Оцените товар:
    Ваше имя
    Достоинства

    Недостатки

    Комментарий

    Символы на картинке


    Тут еще никто ничего не писал, стань первым!
    Список просмотренных товаров пуст
    Список избранного пуст
    Ваша корзина пуста
    Помощь
    Ошибка на сайте? Выдели её и нажми Ctrl+Enter
