Осциллографы с цифровым люминофором 4 - 33 ГГц, 4 + 16 цифр. каналов, 25 - 100 Гвыб/с, 31,25 Мвыб - 1 Гвыб
Наличие: По запросуПо запросу По запросу По запросу

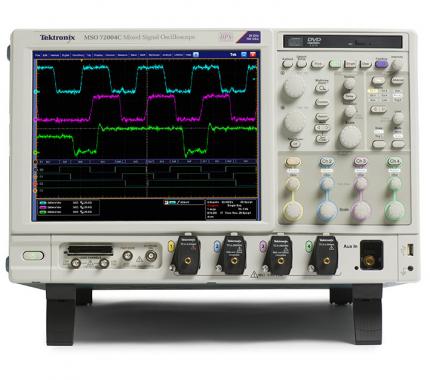

Осциллографы MSO / DPO70000 Подробнее
Американская компания Tektronix была создана в 1946 году. Основатели компании Howard C. Vollum и Jack Murdock считаются изобретателями первого в мире осциллографа, умевшего осуществлять синхронизацию картинки. Компания Tektronix первая в мире сделала из осциллографа измерительный прибор, т.е. с калиброванными сетками на экране.
В 1963 году компания первой разработала технологию ЭЛТ «Direct View BistableStorage Tube (DVBST)», позволяющую запоминать осциллограмму… подробнее
Обзор
Свернуть
Развернуть
Основные возможности и технические характеристики
Регистрация реальных сигналов и захват большего числа деталей сигналов благодаря самой высокой в отрасли скорости захвата осциллограмм. Автоматическая настройка, регистрация и анализ сигналов линий высокоскоростной последовательной передачи данных с помощью инструментальных средств, позволяющих сократить сроки отладки устройств и проверки соответствия стандартам.
Анализ фактических сигналов
Благодаря наивысшей в отрасли точности отображения сигналов, минимальному уровню помех и высокому эффективному числу битов (ENOB), можно быть уверенным в том, что отображаются фактические сигналы и их измерения точны. Высокое соотношение сигнал-шум и низкий уровень собственного шума позволяют максимально точно определять характеристики тестируемых устройств.
Основные преимущества
- Расширенная полоса пропускания исключает отклонения частотных характеристик на пути от измерительного наконечника пробника
- Низкий уровень собственного джиттера и высокая точность отображения по вертикали позволяют проводить измерения более точно
- Возможность использования широкого спектра пробников позволяет упростить настройки сложных измерений и поддерживать целостность сигналов
- Сравнение временных характеристик оптических и электрических сигналов на одном экране при помощи откалиброванного оптического датчика
Сокращение сроков отладки
Начиная с первого включения и в течение всего срока эксплуатации осциллограф серии MSO/DPO70000 обеспечивает пользователей всем необходимым для быстрого поиска проблем. Самая высокая в отрасли скорость захвата осциллограмм и система запуска Pinpoint® позволяют эффективно отслеживать и захватывать перемежающиеся сбои.
Основные преимущества
- Режим высокоскоростного захвата осциллограмм FastAcq, позволяющий заметить изменения в сигналах и определить фактическое поведение системы, включая «плавающие» аномалии
- Быстрый поиск недопустимого состояния или последовательности сигналов шины при помощи декодирования/запуска сигналов параллельных/последовательных шин
- Функция iCapture™, позволяющая легко исследовать аналоговые характеристики цифровых сигналов без переключения
- Визуальный запуск экономит время, которое тратится на захват и ручной поиск в собранных данных, чтобы использовать его на поиск критически важных событий и завершить отладку
Приборы для измерений и анализа для полноценного контроля
В пакеты эксплуатационной поддержки входят инструменты для автоматической проверки соответствия стандартам, профессиональной отладки и большой выбор опций подключения, которые нужны для проверки и сертификации самых современных разработок.
Основные преимущества
- DPOJET: самый полнофункциональный и гибкий из имеющихся на рынке инструмент для измерений
- SDLA: самый мощный и полный инструмент для анализа и компенсации дефектов сигналов каналов последовательной передачи данных
- Поддержка самого большого набора стандартов, включая I2C, SPI, RS-232, FlexRay, MIPI, DisplayPort, HDMI, PCIe Gen3/Gen4, SATA/SAS, USB3.1, Type-C, а также от 10/100BaseT до 10G/100G Ethernet
- Мощные инструменты отладки для быстрого обнаружения/устранения проблем в устройствах
- Измерения оптических характеристик, например коэффициента затухания сигнала (ER), средней оптической мощности (AOP), амплитуды оптической модуляции (OMA), высокого и низкого уровней оптического сигнала), при помощи совместимого с прибором оптического пробника DPO7OE1/DPO7OE2
Свернуть
Развернуть
Основные возможности и технические характеристики
Регистрация реальных сигналов и захват большего числа деталей сигналов благодаря самой высокой в отрасли скорости захвата осциллограмм. Автоматическая настройка, регистрация и анализ сигналов линий высокоскоростной последовательной передачи данных с помощью инструментальных средств, позволяющих сократить сроки отладки устройств и проверки соответствия стандартам.
Анализ фактических сигналов
Благодаря наивысшей в отрасли точности отображения сигналов, минимальному уровню помех и высокому эффективному числу битов (ENOB), можно быть уверенным в том, что отображаются фактические сигналы и их измерения точны. Высокое соотношение сигнал-шум и низкий уровень собственного шума позволяют максимально точно определять характеристики тестируемых устройств.
Основные преимущества
- Расширенная полоса пропускания исключает отклонения частотных характеристик на пути от измерительного наконечника пробника
- Низкий уровень собственного джиттера и высокая точность отображения по вертикали позволяют проводить измерения более точно
- Возможность использования широкого спектра пробников позволяет упростить настройки сложных измерений и поддерживать целостность сигналов
- Сравнение временных характеристик оптических и электрических сигналов на одном экране при помощи откалиброванного оптического датчика
Сокращение сроков отладки
Начиная с первого включения и в течение всего срока эксплуатации осциллограф серии MSO/DPO70000 обеспечивает пользователей всем необходимым для быстрого поиска проблем. Самая высокая в отрасли скорость захвата осциллограмм и система запуска Pinpoint® позволяют эффективно отслеживать и захватывать перемежающиеся сбои.
Основные преимущества
- Режим высокоскоростного захвата осциллограмм FastAcq, позволяющий заметить изменения в сигналах и определить фактическое поведение системы, включая «плавающие» аномалии
- Быстрый поиск недопустимого состояния или последовательности сигналов шины при помощи декодирования/запуска сигналов параллельных/последовательных шин
- Функция iCapture™, позволяющая легко исследовать аналоговые характеристики цифровых сигналов без переключения
- Визуальный запуск экономит время, которое тратится на захват и ручной поиск в собранных данных, чтобы использовать его на поиск критически важных событий и завершить отладку
Приборы для измерений и анализа для полноценного контроля
В пакеты эксплуатационной поддержки входят инструменты для автоматической проверки соответствия стандартам, профессиональной отладки и большой выбор опций подключения, которые нужны для проверки и сертификации самых современных разработок.
Основные преимущества
- DPOJET: самый полнофункциональный и гибкий из имеющихся на рынке инструмент для измерений
- SDLA: самый мощный и полный инструмент для анализа и компенсации дефектов сигналов каналов последовательной передачи данных
- Поддержка самого большого набора стандартов, включая I2C, SPI, RS-232, FlexRay, MIPI, DisplayPort, HDMI, PCIe Gen3/Gen4, SATA/SAS, USB3.1, Type-C, а также от 10/100BaseT до 10G/100G Ethernet
- Мощные инструменты отладки для быстрого обнаружения/устранения проблем в устройствах
- Измерения оптических характеристик, например коэффициента затухания сигнала (ER), средней оптической мощности (AOP), амплитуды оптической модуляции (OMA), высокого и низкого уровней оптического сигнала), при помощи совместимого с прибором оптического пробника DPO7OE1/DPO7OE2
Свернуть
Развернуть
Комплектация
- Руководство пользователя 071-173x-xx
- Переходник с TekConnect на разъем 2,92 мм (для моделей C) TCA-292MM (в комплекте поставки 4 шт.)
- Переходник с TekConnect на разъем 2,92 мм (для моделей DX) TCA-292D (в комплекте поставки 4 шт.)
- Переходник с TekConnect на BNC TCA-BNC
- Сумка для принадлежностей
- Передняя крышка
- Мышь
- Клавиатура
- Кабель питания
- Переходник с DVI на VGA (только для моделей C)
- Антистатический браслет
- Руководство программиста GPIB (на жестком диске прибора)
- Методика верификации параметров в формате pdf
- Сертификат калибровки
- Соответствие требованиям Z 540-1 и ISO9001
- Логический пробник общего назначения P6717A (модели MSO)
- Приспособление для компенсации фазовых сдвигов логического пробника (модели MSO)
- Годовая гарантия на все детали и работу.
Свернуть
Развернуть
Комплектация
- Руководство пользователя 071-173x-xx
- Переходник с TekConnect на разъем 2,92 мм (для моделей C) TCA-292MM (в комплекте поставки 4 шт.)
- Переходник с TekConnect на разъем 2,92 мм (для моделей DX) TCA-292D (в комплекте поставки 4 шт.)
- Переходник с TekConnect на BNC TCA-BNC
- Сумка для принадлежностей
- Передняя крышка
- Мышь
- Клавиатура
- Кабель питания
- Переходник с DVI на VGA (только для моделей C)
- Антистатический браслет
- Руководство программиста GPIB (на жестком диске прибора)
- Методика верификации параметров в формате pdf
- Сертификат калибровки
- Соответствие требованиям Z 540-1 и ISO9001
- Логический пробник общего назначения P6717A (модели MSO)
- Приспособление для компенсации фазовых сдвигов логического пробника (модели MSO)
- Годовая гарантия на все детали и работу.
Свернуть
Развернуть
Сведения о реестре СИ
|
Номер в Госреестре |
Наименование СИ |
Обозначение типа СИ |
Изготовитель |
Срок свидетельства или заводской номер |
|---|---|---|---|---|
|
57169-14 |
Осциллографы цифровые |
DPO72304DX, DPO72504DX, DPO73304DX, MSO72304DX, MSO72504DX, MSO73304DX |
Компания "Tektronix, Inc.", США |
16.04.2019 |
Свернуть
Развернуть
Сведения о реестре СИ
|
Номер в Госреестре |
Наименование СИ |
Обозначение типа СИ |
Изготовитель |
Срок свидетельства или заводской номер |
|---|---|---|---|---|
|
57169-14 |
Осциллографы цифровые |
DPO72304DX, DPO72504DX, DPO73304DX, MSO72304DX, MSO72504DX, MSO73304DX |
Компания "Tektronix, Inc.", США |
16.04.2019 |
Модели и опции
Товар |
|
|
|
Модели и Опции |
Описание |
Цена | Заказать |
0
| Модели |
|
DPO70404C
|
Полоса пропускания 4 ГГц, Количество аналоговых каналов 4
|
$81 770.52 | ||
|
MSO70404C
|
Полоса пропускания 4 ГГц, Количество аналоговых каналов 4, цифровых каналов 16
|
$91 977 | ||
|
MSO70604C
|
Полоса пропускания 6 ГГц, Количество аналоговых каналов 4, цифровых каналов 16
|
$136 482 | ||
|
MSO70804C
|
Полоса пропускания 8 ГГц, Количество аналоговых каналов 4, цифровых каналов 16
|
$214 084 | ||
|
MSO71254C
|
Полоса пропускания 12,5 ГГц, Количество аналоговых каналов 4, цифровых каналов 16
|
$228 436 | ||
|
MSO71604C
|
Полоса пропускания 16 ГГц, Количество аналоговых каналов 4, цифровых каналов 16
|
$281 060 | ||
|
MSO72004C
|
Полоса пропускания 20 ГГц, Количество аналоговых каналов 4, цифровых каналов 16
|
$301 392 | ||
|
MSO72304DX
|
Полоса пропускания 23 ГГц, Количество аналоговых каналов 4, цифровых каналов 16
|
$303 784 | ||
|
MSO72504DX
|
Полоса пропускания 25 ГГц, Количество аналоговых каналов 4, цифровых каналов 16
|
$312 156 | ||
|
MSO73304DX
|
Полоса пропускания 33 ГГц, Количество аналоговых каналов 4, цифровых каналов 16
|
$399 464 | ||
|
DPO70604C
|
Полоса пропускания 6 ГГц, Количество аналоговых каналов 4
|
$117 137.16 | ||
|
DPO70804C
|
Полоса пропускания 8 ГГц, Количество аналоговых каналов 4
|
$169 832 | ||
|
DPO71254C
|
Полоса пропускания 12,5 ГГц, Количество аналоговых каналов 4
|
$200 928 | ||
|
DPO71604C
|
Полоса пропускания 16 ГГц, Количество аналоговых каналов 4
|
$241 592 |
14
| Адаптеры |
|
TCA-1MEG
|
Буферный усилитель с высоким входным сопротивлением TekConnect®. Включает пассивный пробник P6139A
|
$3 289 | ||
|
TCA-292MM
|
Переходник с TekConnect® на разъем 2,92 мм (с полосой пропускания 20 ГГц)
|
$983.11 | ||
|
TCA-292D
|
Переходник с TekConnect® на разъем 2,92 мм (с полосой пропускания 33 ГГц)
|
$1 070.08 | ||
|
TCA292D
|
Переходник с TekConnect® на разъем 2,92 мм (с полосой пропускания 33 ГГц)
|
$1 554.80 | ||
|
TCA-BNC
|
Переходник с TekConnect® на BNC
|
$722.38 | ||
|
TCA-N
|
Переходник с TekConnect® на разъем N-типа
|
$1 085.97 | ||
|
TCA-SMA
|
Переходник с TekConnect® на разъем SMA
|
$822.85 | ||
|
TCA-VPI50
|
Переходник с 50 Q TekVPI на разъем TekConnect
|
$984.31 | ||
|
TCA75
|
Прецизионный 8 ГГц переходник TekConnect® с 75 Ом на 50 Ом с входным разъемом BNC 75 Ом
|
$2 667.08 |
23
| Принадлежности |
|
071-173x-xx
|
Руководство пользователя (при заказе указывайте язык)
|
По запросу | ||
|
TCA-292MM (в комплекте поставки 4 шт.)
|
Переходник с TekConnect® на разъем 2,92 мм (для моделей C)
|
По запросу | ||
|
TCA-292D (в комплекте поставки 4 шт.)
|
Переходник с TekConnect® на разъем 2,92 мм (для моделей DX)
|
По запросу | ||
|
—
|
Приспособление для компенсации фазовых сдвигов логического пробника (модели MSO)
|
По запросу |
27
| Пробники |
|
P7633
|
33 ГГц, малошумящий пробник TriMode®
|
$45 926.40 | ||
|
P7630
|
30 ГГц, малошумящий пробник TriMode®
|
По запросу | ||
|
P7625
|
25 ГГц, малошумящий пробник TriMode®
|
$35 401.60 | ||
|
P7520A
|
25 ГГц пробник TriMode®
|
$37 913.20 | ||
|
P7516
|
16 ГГц пробник TriMode®
|
$32 531.20 | ||
|
P7513A
|
13 ГГц дифференциальный пробник TriMode®
|
$24 039.60 | ||
|
P7313
|
13 ГГц дифференциальный пробник Z-Active®
|
По запросу | ||
|
P7313SMA
|
13 ГГц дифференциальный пробник SMA TriMode®
|
$11 134.85 | ||
|
P7508
|
8 ГГц пробник TriMode®
|
$15 787.20 | ||
|
P7380
|
8 ГГц дифференциальный пробник Z-Active®
|
По запросу | ||
|
P7506
|
6 ГГц пробник TriMode®
|
$13 754 | ||
|
P7504
|
4 ГГц пробник TriMode®
|
$10 309.52 | ||
|
P6780
|
Дифференциальный логический пробник
|
$11 816.48 | ||
|
P6750
|
Логический пробник D-Max®
|
$5 609.24 | ||
|
P6717A
|
Логический пробник общего назначения
|
$4 293.64 | ||
|
P6251
|
Дифференциальный пробник 1 ГГц, 42 В (необходим адаптер TCA-BNC)
|
$9 197.24 | ||
|
P6250
|
Дифференциальный пробник 500 МГц, 42 В (необходим адаптер TCA-BNC)
|
По запросу | ||
|
Серия TCPA300/TCPA400
|
Серия токовых пробников
|
По запросу | ||
|
P5200/P5205/P5210
|
Серия высоковольтных дифференциальных пробников
|
По запросу | ||
|
067-2431-xx
|
Приспособление для компенсации фазовых сдвигов, разъемы SMA или наконечники под пайку (до 30 ГГц)
|
По запросу | ||
|
067-0484-xx
|
Приспособление для компенсации фазовых сдвигов и калибровки аналогового пробника (4 ГГц)
|
По запросу | ||
|
067-1586-xx
|
Приспособление для компенсации фазовых сдвигов аналогового пробника (>4 ГГц)
|
По запросу | ||
|
067-1686-xx
|
Приспособление для компенсации фазовых сдвигов пробников при измерении источников питания
|
По запросу |
50
| Увеличение длины записи |
|
Опция 5XL
|
62,5 млн. точек на канал (в стандартной конфигурации моделей MSO)
|
По запросу | ||
|
Опция 10XL
|
125 млн. точек на канал
|
По запросу | ||
|
Опция 20XL
|
250 млн. точек на канал (только для моделей a12,5 ГГц)
|
По запросу | ||
|
Опция 50XL
|
500 млн. точек на 4 каналах, 1 млрд. точек на 2 каналах (только для моделей DX)
|
По запросу |
54
| Опции памяти |
|
Опция SSD
|
Дополнительный съемный диск - твердотельный накопитель (в стандартной конфигурации для моделей DX)
|
По запросу |
55
| Опции расширенного анализа |
|
Опция D-PHY
|
Анализ и измерение параметров сигналов стандарта MIPI® D-PHY (необходима опция DJA)
|
По запросу | ||
|
Опция DDRA
|
Анализ шин памяти DDR (необходима опция DJA)
|
По запросу | ||
|
Опция DJA
|
Программное обеспечение DPOJET для анализа джиттера и построения глазковых диаграмм (в стандартной конфигурации для моделей MSO)
|
По запросу | ||
|
Опция DP12
|
ПО для проверки источников на соответствие стандарту DisplayPort 1.2 (необходима опция DJA) (требуется опция 5XL или выше)
|
По запросу | ||
|
Опция DSA
|
Пакет для анализа цифровых сигналов (включает опции 5XL, DJA, MTH, ST6G)
|
По запросу | ||
|
Опция ERRDT
|
Детектор фреймов и коэффициента битовых ошибок высокоскоростных последовательных интерфейсов (необходима опция ST6G)
|
По запросу | ||
|
Опция ET3
|
Проверка на соответствие спецификациям Ethernet (необходима тестовая оснастка Ethernet)
|
По запросу | ||
|
Опция FC-16G
|
Программное обеспечение DPOJET для измерения основных характеристик оптических каналов 16G
|
По запросу | ||
|
Опция HSIC
|
ПО для проверки электрических характеристик физического уровня HSIC и декодирования протоколов, базовая версия (требуется опция DJA)
|
По запросу | ||
|
Опция HT3
|
Программное обеспечение тестирования на соответствие спецификациям HDMI
|
По запросу | ||
|
Опция HT3DS
|
Прямой синтез HDMI для HDMI 1.4
|
По запросу | ||
|
Опция MHD
|
ПО для расширенного анализа и проверки на соответствие спецификациям MHL (необходима опция DJA и опция 2XL или выше)
|
По запросу | ||
|
Опция MOST
|
Решение для отладки и тестирования на соответствие электрическим спецификациям MOST50 и MOST150 (необходима опция DJA)
|
По запросу |
68
| Программная платформа TekExpress |
|
Опция USBPWR
|
Программное обеспечение для автоматизированного тестирования адаптеров питания USB/ EPS
|
По запросу | ||
|
Опция USB-RMT
|
TekExpress® для автоматизированного тестирования приемников USB 3.0
|
По запросу | ||
|
Опция USB-TX
|
TekExpress® для автоматизированного тестирования USB 3.0 (необходима опция DJA) (только для моделей 28 ГГц)
|
По запросу | ||
|
Опция XGbT
|
Автоматизированное тестирование 10GBase-T
|
По запросу |
72
| Кабели |
|
DPOACQSYNC
|
Комплект для синхронизации нескольких осциллографов (включает в себя источник с крутыми фронтами, кабели, делители мощности, чехол для переноски)
|
$13 156 | ||
|
012-0991-xx
|
Кабель GPIB (2 м)
|
По запросу |
74
| Опции запуска и поиска |
|
Опция LT
|
Тестирование по предельным значениям
|
По запросу | ||
|
Опция MTH
|
Тестирование коммуникационных стандартов по маске. включает аппаратную схему восстановления тактовой частоты до 3,125 Гбит/с (в стандартной конфигурации для моделей MSO)
|
По запросу | ||
|
Опция ST6G
|
Декодирование и запуск по последовательным сигналам 8b/10b со скоростями до 6,25 Гбит/с Включает аппаратную схему восстановления тактовой частоты и запуск с фиксацией последовательности (в стандартной конфигурации для моделей MSO)
|
По запросу |
77
| Расширения длины записи для серии DPO70000 |
|
XL02
|
от стандартной конфигурации до конфигурации с опцией 2XL
|
По запросу | ||
|
XL05
|
от стандартной конфигурации до конфигурации с опцией 5XL
|
По запросу | ||
|
XL010
|
от стандартной конфигурации до конфигурации с опцией 10XL
|
По запросу | ||
|
XL020
|
от стандартной конфигурации до конфигурации с опцией 20XL (только для моделей 212,5 ГГц)
|
По запросу |
81
| Расширения длины записи для серии MSO/DPO70000 |
|
XL25
|
от конфигурации с опцией 2XL до конфигурации с опцией 5XL
|
По запросу | ||
|
XL210
|
от конфигурации с опцией 2XL до конфигурации с опцией 10XL
|
По запросу | ||
|
XL220
|
от конфигурации с опцией 2XL до конфигурации с опцией 20XL (только для моделей 212,5 ГГц)
|
По запросу | ||
|
XL250
|
от конфигурации с опцией 2XL до конфигурации с опцией 50XL (только для моделей DPO DX)
|
По запросу | ||
|
XL510
|
от конфигурации с опцией 5XL до конфигурации с опцией 10XL
|
По запросу | ||
|
XL520
|
от конфигурации с опцией 5XL до конфигурации с опцией 20XL (только для моделей 212,5 ГГц)
|
По запросу | ||
|
XL550
|
от конфигурации с опцией 5XL до конфигурации с опцией 50XL (только для моделей DX)
|
По запросу | ||
|
XL1020
|
от конфигурации с опцией 10XL до конфигурации с опцией 20XL (только для моделей 212,5 ГГц)
|
По запросу | ||
|
XL1050
|
от конфигурации с опцией 10XL до конфигурации с опцией 50XL (только для моделей DX)
|
По запросу |
90
| Обновление поиска и запуска для серий MSO/DPO70000 |
|
LT
|
Тестирование по предельным значениям
|
По запросу |
91
| Обновление поиска и запуска для серий MSO/DPO70001 |
|
MTH
|
Тестирование коммуникационных стандартов по маске, включает аппаратную схему восстановления тактовой частоты
|
По запросу |
92
| Обновление поиска и запуска для серий MSO/DPO70002 |
|
ST6G
|
Декодирование и запуск по последовательным сигналам 8b/10b со скоростями до 6,25 Гбит/с
|
По запросу |
93
| Обновление поиска и запуска для серий MSO/DPO70003 |
|
STU
|
Декодирование и запуск по протоколам с увеличеннием скоростей с 3,125 Гбит/с до 6,25 Гбит/с
|
По запросу |
94
| Расширение возможностей анализа для серии MSO/ DPO70000 |
|
ASM
|
Расширенный поиск и маркировка событий
|
По запросу | ||
|
D-PHY
|
Анализ и измерение параметров сигналов стандарта MIPI® D-PHY (необходима опция DJA)
|
По запросу | ||
|
DDRA
|
Обновление до опции DDRA (необходима опция DJA)
|
По запросу | ||
|
DJAH
|
Программное обеспечение DPOJET для анализа джиттера и построения глазковых диаграмм (для моделей DPO70404 - DPO70804)
|
По запросу | ||
|
DJAU
|
Программное обеспечение DPOJET для анализа джиттера и построения глазковых диаграмм (для моделей DPO71254 - DPO73304)
|
По запросу | ||
|
DP12
|
ПО для автоматизированной проверки источников на соответствие стандарту DisplayPort 1.2 (необходима опция DJA и опция 5XL или выше)
|
По запросу | ||
|
DSAH
|
Пакет для анализа цифровых сигналов (для моделей MSO с номерами ниже C240000 или B140000, для всех моделей DPO) (только для моделей *8 ГГц)
|
По запросу | ||
|
DSAU
|
Пакет для анализа цифровых сигналов (для моделей MSO с номерами ниже C240000 или B140000, для всех моделей DPO) (только для моделей 212,5 ГГц)
|
По запросу | ||
|
EQ
|
Дооснащение от опции SLE до опции SLA (необходима опция SLE)
|
По запросу | ||
|
ERRDTH
|
Детектор фреймов и коэффициента битовых ошибок (необходима опция ST6G) (только для моделей *8 ГГц)
|
По запросу | ||
|
ERRDTU
|
Детектор фреймов и коэффициента битовых ошибок (необходима опция ST6G) (только для моделей 212,5 ГГц)
|
По запросу | ||
|
ET3
|
Проверка на соответствие спецификациям Ethernet
|
По запросу | ||
|
Опция FC-16G HSIC
|
Программное обеспечение DPOJET для измерения основных характеристик оптических каналов 16G ПО для проверки электрических характеристик физического уровня HSIC и декодирования протоколов, базовая версия (требуется опция DJA) (требуется опция SR-CUST)
|
По запросу | ||
|
HT3
|
Программное обеспечение тестирования на соответствие спецификациям HDMI
|
По запросу | ||
|
HT3DS
|
Прямой синтез HDMI для HDMI 1.4
|
По запросу | ||
|
MHD
|
ПО для расширенного анализа и проверки на соответствие спецификациям MHL (необходима опция DJA и опция 2XL или выше)
|
По запросу | ||
|
MOST
|
Решение для отладки и тестирования на соответствие электрическим спецификациям MOST50 и MOST150 (необходима опция DJA)
|
По запросу | ||
|
M-PHY
|
Анализ и измерение параметров сигналов стандарта MIPI® D-PHY (необходима опция DJA)
|
По запросу | ||
|
PCE3
|
ПО для отладки и проверки на соответствие стандарту интерфейсов PCI Express® (необходима опция DJA) (только для моделей 26 ГГц)
|
По запросу | ||
|
PTD
|
Декодирование последовательных сигналов 8b/10b
|
По запросу | ||
|
PWR
|
Программное обеспечение для измерения и анализа мощности
|
По запросу | ||
|
SAS3
|
Измерение основных характеристик 12 Гбит/с интерфейсов SAS, базовая версия (необходимы опции DJA и опция и 2XL или выше) (только для моделей 220 ГГц)
|
По запросу | ||
|
SFP-TX
|
Решение для отладки и тестирования на соответствие спецификациям SFP+ (необходима опция DJA) (только для моделей 216 ГГц)
|
По запросу | ||
|
SFP-WDP
|
Решение для отладки и тестирования на соответствие спецификациям SFP+ с измерениями TWDPc (необходима опция SFP-TX) (только для моделей 216 ГГц)
|
По запросу | ||
|
SDLA64
|
Анализ каналов последовательной передачи данных
|
По запросу | ||
|
SR-AERO
|
Анализ и запуск по сигналам последовательных шин MIL-STD-1553B
|
По запросу | ||
|
SR-AUTO
|
Анализ и запуск по сигналам последовательных шин CAN/LIN/FlexRay
|
По запросу | ||
|
SR-COMP
|
Анализ и запуск по сигналам последовательных шин компьютеров (RS-232/422/485/UART)
|
По запросу | ||
|
SR-CUST
|
Комплект разработчика для анализа пользовательских последовательных шин (в стандартной конфигурации всех моделей)
|
По запросу | ||
|
SR-DPHY
|
Анализ последовательных шин MIPI® D-PHY (DSI / CSI2)
|
По запросу | ||
|
SR-EMBD
|
Анализ и запуск по сигналам последовательных шин встраиваемых устройств (I2C, SPI)
|
По запросу | ||
|
SR-PCIE
|
Анализ сигналов последовательных шин PCI Express (необходима опция ST6G)
|
По запросу | ||
|
SR-USB
|
Анализ и запуск по сигналам последовательных шин USB
|
По запросу | ||
|
SVA
|
Анализ аудиосигналов и модулированных сигналов АМ/ЧМ/ФМ (необходима опция SVE, SVEH или SVEU)
|
По запросу | ||
|
SVEH
|
ПО SignalVu® - векторный анализ сигналов, базовая версия (только для моделей S8 ГГц)
|
По запросу | ||
|
SVEU
|
ПО SignalVu® - векторный анализ сигналов, базовая версия (только для моделей 212,5 ГГц)
|
По запросу | ||
|
SVM
|
Общий анализ модуляции (необходима опция SVE, SVEH или SVEU)
|
По запросу | ||
|
SVO
|
Гибкий анализ OFDM (необходима опция SVE, SVEH или SVEU)
|
По запросу | ||
|
SVP
|
Расширенный анализ сигналов (включая импульсные измерения), (необходима опция SVE, SVEH или SVEU)
|
По запросу | ||
|
SVT
|
Измерения времени установления частоты и фазы (необходима опция SVE, SVEH или SVEU)
|
По запросу | ||
|
TBT-TX
|
Измерение характеристик передатчиков, отладка и тестирование на соответствие спецификациям Thunderbolt (необходима опция DJA и 2XL или выше) (только для моделей 216 ГГц)
|
По запросу | ||
|
UHS2
|
Измерение характеристик UHS-II-Host-Tx и UHS-II-Device-Tx (только для моделей 26 ГГц)
|
По запросу | ||
|
USB
|
Тестирование на соответствие USB 2.0
|
По запросу | ||
|
USB3
|
ПО для расширенного анализа и проверки на соответствие спецификациям USB 3.0 (необходима опция DJA) (только для моделей 28 ГГц)
|
По запросу | ||
|
VETH
|
Визуальный запуск (только для моделей S8 ГГц)
|
По запросу | ||
|
VETU
|
Визуальный запуск (только для моделей 212,5 ГГц)
|
По запросу | ||
|
10G-KR
|
Решение для отладки и тестирования на соответствие спецификациям 10GBASE-KR/KR4 (необходима опция DJA) (требуется опция SR-CUST) (только для моделей 216 ГГц)
|
По запросу |
141
| Прочие обновления для серии MSO/DPO70000 |
|
IF
|
Модернизация изделия
|
По запросу | ||
|
HDD
|
Запасной жесткий диск
|
По запросу | ||
|
SSD
|
Запасной твердотельный накопитель
|
По запросу | ||
|
Опции для защиты инвестиций
|
По мере разработки новых стандартов и появления более быстрых сигналов, вы можете модернизировать осциллографы серий MSO/DPO70000 в соответствии с вашими потребностями. Вы можете расширить полосу пропускания прибора, которым пользуетесь сегодня. Вы можете воспользоваться всеми преимуществами серий MSO/DPO70000 за счет модернизации имеющегося прибора, или добавления функции MSO к вашей модели DPO. Обращайтесь в представительство компании Tektronix для ознакомления со всем спектром возможностей, доступных осциллографам серий MSO/DPO70000, чтобы быть уверенным в том, что в них предусмотрены функции, необходимые для вашего следующего проекта.
|
По запросу |
145
| Стандартные принадлежности логического пробника P6781 |
|
020-3035-xx
|
Стандартный адаптер
|
По запросу |
146
| Стандартные принадлежности логического пробника P6782 |
|
020-3036-xx
|
Адаптер увеличенного размера
|
По запросу |
147
| Стандартные принадлежности логического пробника P6783 |
|
20303200
|
Держатель 25°/55°
|
$242.79 | ||
|
020-3032-00
|
Держатель 25°/55°
|
По запросу |
149
| Стандартные принадлежности логического пробника P6784 |
|
20302100
|
Провод с термическим снятием изоляции длиной 4,57 м
|
$32.29 | ||
|
020-3021-00
|
Провод с термическим снятием изоляции длиной 4,57 м
|
По запросу |
151
| Стандартные принадлежности логического пробника P6785 |
|
020-3031-xx
|
Адаптер для ручного поиска
|
По запросу |
152
| Стандартные принадлежности логического пробника P6786 |
|
020-3033-xx
|
Гибкий адаптер
|
По запросу |
153
| Стандартные принадлежности логического пробника P6787 |
|
020-3038-xx
|
Комплект проводов заземления
|
По запросу |
154
| Стандартные принадлежности логического пробника P6788 |
|
020-3042-xx
|
Объединитель пробников (с наконечниками)
|
По запросу |
155
| Стандартные принадлежности логического пробника P6789 |
|
020-3034-xx
|
Ферритовые кольца
|
По запросу |
156
| Стандартные принадлежности логического пробника P6790 |
|
020-3037-xx
|
Трубка для проводов длиной 4,57 м
|
По запросу |
157
| Стандартные принадлежности логического пробника P6717A |
|
HEX-P6960PIN
|
Адаптер D-MAX для подключения пробника к контактам квадратного сечения
|
По запросу | ||
|
NEX-HD2HEADER
|
Адаптер MICTOR для подключения пробника к контактам квадратного сечения
|
$623.12 | ||
|
067-2298-xx
|
Приспособление для компенсации фазовых сдвигов логического пробника
|
По запросу | ||
|
206-0559-xx
|
Удлиненная насадка для подключения к заземлению
|
По запросу | ||
|
131-5638-xx
|
Наконечник пробника
|
По запросу | ||
|
206-0569-xx
|
Насадка для подключения к ИС
|
По запросу | ||
|
352-1115-xx
|
Объединитель пробников
|
По запросу | ||
|
196-3501-xx
|
Комплекты проводов
|
По запросу | ||
|
196-3497-xx
|
Комплекты проводов заземления
|
По запросу |
166
| Тестирование устройств памяти |
|
NEX-DDR3MP78BSC
|
Припаиваемый переходник DDR3 х4/х8
|
$3 821.50 | ||
|
NEX-DDR3MP78BSCSK
|
Съемный переходник DDR3 х4/х8
|
$4 688.32 | ||
|
NEX-DDR3MP96BSC
|
Припаиваемый переходник DDR3 х16
|
$3 851.12 | ||
|
NEX-DDR3MP96BSCSK
|
Съемный переходник DDR3 х16
|
$4 688.32 | ||
|
NEX-DDR2MP60BSC
|
Припаиваемый переходник DDR2 х4/х8
|
$3 821.50 | ||
|
NEX-DDR2MP60BSCSK
|
Съемный переходник DDR2 х4/х8
|
$4 652.26 | ||
|
NEX-DDR2MP84BSC
|
Припаиваемый переходник DDR2 х16
|
$3 821.50 | ||
|
NEX-DDR2MP84BSCSK
|
Съемный переходник DDR2 х16
|
$4 688.32 | ||
|
Плата модуля DIMM для тестирования памяти DDR3
|
Продукция компании Nexus Technology. Карта NEXVu (см. http://www.nexustechnology.com)
|
По запросу |
175
| Тестирование систем |
|
TDSUSBF
|
Оснастка для тестирования, используется с опцией USB
|
$3 731.52 | ||
|
TF-HEAC-TPA-KIT
|
Комплект для тестирования интерфейса HEAC TPA, состоящий из: основной платы, платы подключения с разъемом типа А, двух плат TDR с розетками типа А и двух плат TDR с розетками типа С
|
$18 418.40 | ||
|
TF-HDMI-TPA-S/STX
|
Комплект оснастки типа C для приемника/передатчика HDMI
|
По запросу | ||
|
TF-HDMIC-TPA-S/STX
|
TF-HDMIC-TPA-S/STX
|
По запросу | ||
|
TF-HDMIE-TPA-KIT
|
Комплект оснастки типа E для HDMI
|
По запросу | ||
|
TF-HDMID-TPA-P/R
|
Комплект оснастки типа D для HDMI
|
По запросу | ||
|
TF-MHL-TPA-TEK
|
Комплект оснастки для MHL
|
По запросу | ||
|
S46-6666-A-AMER
|
Коммутаторы ВЧ/СВЧ компании Keithley Instruments, 32 канала, без оконечной нагрузки, с кабелем питания американского стандарта
|
По запросу | ||
|
S46-6666-A-ASIAP
|
Коммутаторы ВЧ/СВЧ компании Keithley Instruments, 32 канала, без оконечной нагрузки, с кабелем питания стандарта стран Азии и Тихоокеанского региона
|
По запросу | ||
|
S46-6666-A-EURAF
|
Коммутаторы ВЧ/СВЧ компании Keithley Instruments, 32 канала, без оконечной нагрузки, с кабелем питания стандарта стран Европы и Африки
|
По запросу | ||
|
TF-USB3-AB-KIT
|
Комплект оснастки с разъемами типа А/В и кабелями для интерфейса USB 3.0
|
$10 943.40 | ||
|
TF-USB3-A-P
|
Комплект оснастки с розетками типа А для USB 3.0
|
$3 576.04 | ||
|
TF-USB3-B-R
|
Комплект оснастки с розетками типа B для USB 3.0
|
По запросу | ||
|
TF-GBE-ATP
|
Пакет для расширенного тестирования интерфейса 10/100/1000BASE-T (состоит из набора плат для тестирования, соединительного кабеля с разъемом RJ45 и кабеля для подсоединения к порту 1000BASE-T для тестирования джиттера)
|
$6 290.96 | ||
|
TF-GBE-BTP
|
Базовая версия пакета тестирования интерфейса 10/100/1000BASE-T (состоит из набора плат для тестирования и соединительного кабеля с разъемом RJ45)
|
$4 903.60 | ||
|
TF-GBE-JTC
|
Кабель длиной 103 м для подсоединения к порту 1000BASE-T для тестирования джиттера
|
$2 762.76 | ||
|
TF-GBE-SIC
|
Короткий (0,1 м) соединительный кабель с разъемом RJ45
|
$57.41 | ||
|
TF-XGBT
|
Приспособления для тестирования, позволяющие использовать решение TekEXP-XGbT
|
$9 436.44 |
193
| Прочее |
|
K4000
|
Тележка для осциллографа
|
$2 652.27 | ||
|
016-1985-xx
|
Комплект для монтажа в стойку
|
По запросу | ||
|
077-0076-xx
|
Руководство по обслуживанию на жестком диске в формате pdf
|
По запросу | ||
|
16203900
|
Кейс для транспортировки (металлический каркас, деревянные панели)
|
$6 027.84 | ||
|
016-2039-00
|
Кейс для транспортировки (металлический каркас, деревянные панели)
|
По запросу | ||
|
16204300
|
Кейс для транспортировки (из углеволокна)
|
$13 156 | ||
|
016-2043-00
|
Кейс для транспортировки (из углеволокна)
|
По запросу |
Библиотека
Основные сведения о продукте
Посмотреть более подробную информацию о возможностях этого продукта.
Технические характеристики
Отзывы
Добавить отзыв
Тут еще никто ничего не писал, стань первым!
