Осциллографы с цифровым люминофором 23 - 70 ГГц, 1 - 4 канала, 50 - 200 Гвыб/с, 62,5 Мвыб - 1 Гвыб

Для увеличения картинки наведите мышкой
![]() |
Наличие: По запросуПо запросу По запросу По запросу

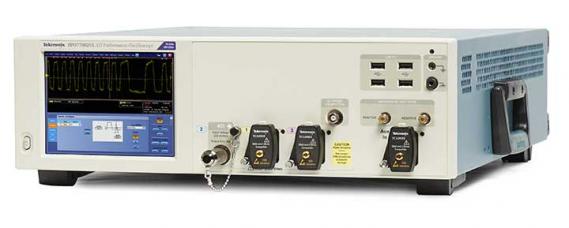

Осциллографы DPO70000SX Подробнее

Американская компания Tektronix была создана в 1946 году. Основатели компании Howard C. Vollum и Jack Murdock считаются изобретателями первого в мире осциллографа, умевшего осуществлять синхронизацию картинки. Компания Tektronix первая в мире сделала из осциллографа измерительный прибор, т.е. с калиброванными сетками на экране.
В 1963 году компания первой разработала технологию ЭЛТ «Direct View BistableStorage Tube (DVBST)», позволяющую запоминать осциллограмму… подробнее
Обзор
Свернуть
Развернуть
Основные возможности и технические характеристики

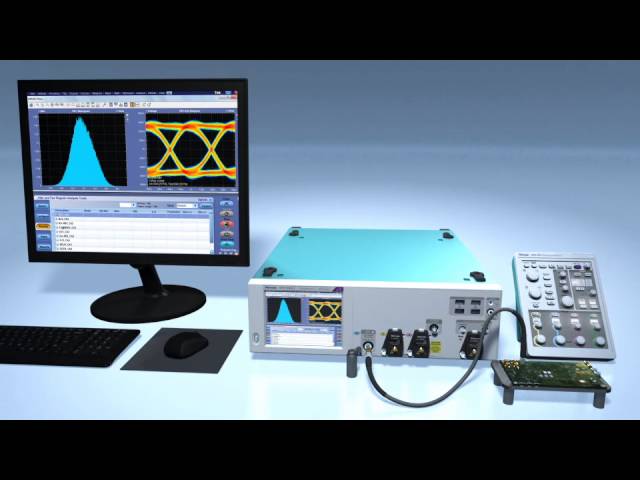

Высокопроизводительный осциллограф DPO70000SX ATI обеспечивает самое точное в отрасли отображение высокоскоростных сигналов для проверки, подтверждения и определения характеристик устройств нового поколения. Прибор захватывает сигналы с частотой до 70 ГГц и отображает их с минимальным уровнем помех и высокой точностью, позволяя достоверно измерять фактические характеристики сигналов.




Самая высокая целостность сигналов.

Технология ATI (асинхронного разделения сигналов по времени) обеспечивает самую высокую точность отображения сигналов, устраняя до минимума помехи и гарантируя самые точные результаты измерений для разработки устройств следующего поколения.
Преимущества запатентованной технологии ATI
Основные преимущества
- Архитектура ATI с низким уровнем помех
- Высокопроизводительная система запуска для устранения дефектов сигналов
- Наивысшая точность синхронизации
- Прецизионная точность развёртки
- Временная задержка между каналами/синхронизация каналов
- Точность и стабильность синхронизации блоков системы
- Измерения устройств оптической связи при помощи оптического пробника DPO7OE1 , обеспечивающие низкий уровень привнесённых шумов
Гибкость. Универсальность. Масштабируемость.

Инновационная архитектура UltraSync обеспечивает гибкость конфигурации, позволяя быстро добавлять каналы захвата и поддерживать точность синхронизации каналов.

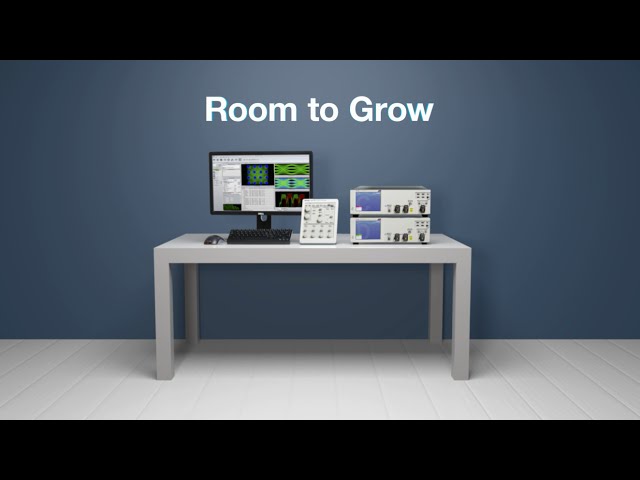

Возможности для роста, повышение масштабируемости осциллографов
Основные преимущества
- Возможность отдельного использования приборов системы
- Быстрая сборка в многоблочную систему
- Возможность быстрого изменения конфигурации системы
- Настройка до 16 синхронизированных каналов для регистрации оптических сигналов при помощи пробника DPO7OE1/DPO7OE2
Приборы для измерений и анализа для полноценного контроля.

В пакеты эксплуатационной поддержки DPO70000SX входят инструменты для автоматической проверки соответствия стандартам, профессиональной отладки и большой выбор опций подключения, которые нужны для проверки и сертификации самых современных разработок.
Стандарты высокоскоростной последовательной передачи данных; Передача данных и PAM4
Точный анализ джиттера и синхронизации при помощи DPOJET
Основные преимущества
- DPOJET: самый полнофункциональный и гибкий из имеющихся на рынке инструмент для измерений
- SDLA: самый мощный и полный инструмент для анализа и компенсации дефектов сигналов каналов последовательной передачи данных
- Просто выполняемый углублённый анализ PAM4 без внешнего модуля восстановления тактовой частоты серии CR
- Поддержка всех требований стандартов Gen3/Gen4+
- Автоматическая проверка на соответствие стандартам для получения полных, надёжных и повторяемых результатов
- Мощные инструменты отладки для быстрого обнаружения/устранения проблем в устройствах
Мы знаем, как это сделать. Прямо сейчас.

Группа по разработке прикладных инженерных решений компании Tektronix может выехать на объект и обеспечить поддержку на уровне экспертов для объяснения сути подключений, выполнения измерений, работы осциллографов, а также инструментов анализа. Мы будем с вами на всех этапах — от знакомства с прибором до внедрения и интеграции очень сложных процессов измерений в лабораторные или производственные процессы.
Основные преимущества
- Многоуровневое обслуживание, включающее сервисный план «Золотой» для комплексной защиты
- Помощь при установке, тренинги и поддержка при устранении проблем
- Международный центр технической поддержки предоставляет доступ в режиме реального времени к центральному банку знаний
Свернуть
Развернуть
Основные возможности и технические характеристики
Высокопроизводительный осциллограф DPO70000SX ATI обеспечивает самое точное в отрасли отображение высокоскоростных сигналов для проверки, подтверждения и определения характеристик устройств нового поколения. Прибор захватывает сигналы с частотой до 70 ГГц и отображает их с минимальным уровнем помех и высокой точностью, позволяя достоверно измерять фактические характеристики сигналов.




Самая высокая целостность сигналов.

Технология ATI (асинхронного разделения сигналов по времени) обеспечивает самую высокую точность отображения сигналов, устраняя до минимума помехи и гарантируя самые точные результаты измерений для разработки устройств следующего поколения.
Преимущества запатентованной технологии ATI
Основные преимущества
- Архитектура ATI с низким уровнем помех
- Высокопроизводительная система запуска для устранения дефектов сигналов
- Наивысшая точность синхронизации
- Прецизионная точность развёртки
- Временная задержка между каналами/синхронизация каналов
- Точность и стабильность синхронизации блоков системы
- Измерения устройств оптической связи при помощи оптического пробника DPO7OE1 , обеспечивающие низкий уровень привнесённых шумов
Гибкость. Универсальность. Масштабируемость.

Инновационная архитектура UltraSync обеспечивает гибкость конфигурации, позволяя быстро добавлять каналы захвата и поддерживать точность синхронизации каналов.
Возможности для роста, повышение масштабируемости осциллографов
Основные преимущества
- Возможность отдельного использования приборов системы
- Быстрая сборка в многоблочную систему
- Возможность быстрого изменения конфигурации системы
- Настройка до 16 синхронизированных каналов для регистрации оптических сигналов при помощи пробника DPO7OE1/DPO7OE2
Приборы для измерений и анализа для полноценного контроля.

В пакеты эксплуатационной поддержки DPO70000SX входят инструменты для автоматической проверки соответствия стандартам, профессиональной отладки и большой выбор опций подключения, которые нужны для проверки и сертификации самых современных разработок.
Стандарты высокоскоростной последовательной передачи данных; Передача данных и PAM4
Точный анализ джиттера и синхронизации при помощи DPOJET
Основные преимущества
- DPOJET: самый полнофункциональный и гибкий из имеющихся на рынке инструмент для измерений
- SDLA: самый мощный и полный инструмент для анализа и компенсации дефектов сигналов каналов последовательной передачи данных
- Просто выполняемый углублённый анализ PAM4 без внешнего модуля восстановления тактовой частоты серии CR
- Поддержка всех требований стандартов Gen3/Gen4+
- Автоматическая проверка на соответствие стандартам для получения полных, надёжных и повторяемых результатов
- Мощные инструменты отладки для быстрого обнаружения/устранения проблем в устройствах
Мы знаем, как это сделать. Прямо сейчас.

Группа по разработке прикладных инженерных решений компании Tektronix может выехать на объект и обеспечить поддержку на уровне экспертов для объяснения сути подключений, выполнения измерений, работы осциллографов, а также инструментов анализа. Мы будем с вами на всех этапах — от знакомства с прибором до внедрения и интеграции очень сложных процессов измерений в лабораторные или производственные процессы.
Основные преимущества
- Многоуровневое обслуживание, включающее сервисный план «Золотой» для комплексной защиты
- Помощь при установке, тренинги и поддержка при устранении проблем
- Международный центр технической поддержки предоставляет доступ в режиме реального времени к центральному банку знаний
Свернуть
Развернуть
Комплектация
- Руководство пользователя 071-3357-xx
- Защитная крышка передней панели 200-5337-00
- Защитная заглушка хост-порта PCIe 200-5344-00
- Заглушка для второго порта Ethernet 200-5389-00
- Нагрузка 50 Ом для выхода сигнала с крутыми фронтами (2 шт.) 015-1022-01
- TCA-292D (5 шт.) (3 шт. в приборах с входом ATI) 090-0044-00
- Клавиатура, совместимая с Windows 119-7275-xx
- Мышь, совместимая с Windows 119-7054-xx
- Антистатический браслет 006-3415-05
- Кабель с компенсацией фазовых искажений (вилка 2,92 мм – вилка 2,92 мм) 174-6793-00
- Сумка для принадлежностей 016-2045-00
- Рекомендации по применению 071-2989-04
- Свидетельство соответствия требованиям "Директивы об ограничении использования некоторых вредных веществ в электрическом и электронном оборудовании" (RoHS) 071-2185-04
- Свидетельство о калибровке 001-1179-00
- Папка для свидетельства о калибровке 006-8018-01
- Шнур питания
- Годовая гарантия на все детали и работу.
Свернуть
Развернуть
Комплектация
- Руководство пользователя 071-3357-xx
- Защитная крышка передней панели 200-5337-00
- Защитная заглушка хост-порта PCIe 200-5344-00
- Заглушка для второго порта Ethernet 200-5389-00
- Нагрузка 50 Ом для выхода сигнала с крутыми фронтами (2 шт.) 015-1022-01
- TCA-292D (5 шт.) (3 шт. в приборах с входом ATI) 090-0044-00
- Клавиатура, совместимая с Windows 119-7275-xx
- Мышь, совместимая с Windows 119-7054-xx
- Антистатический браслет 006-3415-05
- Кабель с компенсацией фазовых искажений (вилка 2,92 мм – вилка 2,92 мм) 174-6793-00
- Сумка для принадлежностей 016-2045-00
- Рекомендации по применению 071-2989-04
- Свидетельство соответствия требованиям "Директивы об ограничении использования некоторых вредных веществ в электрическом и электронном оборудовании" (RoHS) 071-2185-04
- Свидетельство о калибровке 001-1179-00
- Папка для свидетельства о калибровке 006-8018-01
- Шнур питания
- Годовая гарантия на все детали и работу.
Свернуть
Развернуть
Сведения о реестре СИ
Номер в Госреестре |
Наименование СИ |
Обозначение типа СИ |
Изготовитель |
Срок свидетельства или заводской номер |
---|---|---|---|---|
65764-16 |
Осциллографы цифровые |
DPO70000SX |
Компания "Tektronix, Inc.", США |
28.11.2021 |
Свернуть
Развернуть
Сведения о реестре СИ
Номер в Госреестре |
Наименование СИ |
Обозначение типа СИ |
Изготовитель |
Срок свидетельства или заводской номер |
---|---|---|---|---|
65764-16 |
Осциллографы цифровые |
DPO70000SX |
Компания "Tektronix, Inc.", США |
28.11.2021 |
Модели и опции
Товар |
|
|
Модели и Опции |
Описание |
Цена | Заказать |
0
Модели |
DPO72304SX
|
Полоса пропускания 23 ГГц, Количество аналоговых каналов 2 на 23 ГГц, 4 на 23 ГГц
|
$288 236 | ||
DPO73304SX
|
Полоса пропускания 33 ГГц, Количество аналоговых каналов 2 на 33 ГГц, 4 на 23 ГГц
|
$392 288 | ||
DPO75002SX
|
Полоса пропускания 50 ГГц, Количество аналоговых каналов 1 на 50 ГГц, 2 на 33 ГГц
|
$484 380 | ||
DPO77002SX
|
Полоса пропускания 70 ГГц, Количество аналоговых каналов 1 на 70 ГГц, 2 на 33 ГГц
|
$514 280 | ||
DPS73308SX
|
Полоса пропускания 33 ГГц, 4 канала с полосой 33 ГГц, 8 каналов с полосой 23 ГГц (на экране отображается до 4, дополнительные данные — через программный интерфейс)
|
$491 556 | ||
DPS75004SX
|
Полоса пропускания 50 ГГц, Количество аналоговых каналов 2 на 50 ГГц, 4 на 33 ГГц
|
$710 424 | ||
DPS77004SX
|
Полоса пропускания 70 ГГц, Количество аналоговых каналов 2 на 70 ГГц, 4 на 33 ГГц
|
$780 988 |
7
Адаптеры |
TCA-1MEG
|
Буферный усилитель с высоким входным сопротивлением TekConnect®. Включает пассивный пробник P6139A
|
$3 289 | ||
TCA-292D
|
Переходник с TekConnect® на разъём 2,92 мм (с полосой пропускания 33 ГГц)
|
$1 070.08 | ||
TCA292D
|
Переходник с TekConnect® на разъём 2,92 мм (с полосой пропускания 33 ГГц)
|
$1 554.80 | ||
TCA-BNC
|
Переходник с TekConnect® на BNC
|
$722.38 | ||
TCA-N
|
Переходник с TekConnect® на разъём N-типа
|
$1 085.97 | ||
TCA-VPI50
|
Переходник с 50 Ом TekVPI на разъём TekConnect
|
$984.31 | ||
TCA75
|
Прецизионный 8 ГГц переходник TekConnect® с 75 Ом на 50 Ом с входным разъёмом BNC 75 Ом
|
$2 667.08 |
14
Пробники |
P7633
|
Малошумящий пробник TriMode®, 33 ГГц
|
$45 926.40 | ||
P7630
|
Малошумящий пробник TriMode®, 30 ГГц
|
По запросу | ||
P7625
|
Малошумящий пробник TriMode®, 25 ГГц
|
$35 401.60 | ||
P7520A
|
Пробник TriMode®, 25 ГГц
|
$37 913.20 | ||
P7313SMA
|
Дифференциальный пробник TriMode® SMA, 13 ГГц
|
$11 134.85 | ||
P6251
|
Дифференциальный пробник 1 ГГц, 42 В (необходим адаптер TCA-BNC)
|
$9 197.24 | ||
Серия TCPA300/TCPA400
|
Серия токовых пробников
|
По запросу | ||
P5200/P5205/P5210
|
Серия высоковольтных дифференциальных пробников
|
По запросу | ||
067-2431-xx
|
Приспособление для компенсации фазовых сдвигов, разъёмы SMA или наконечники под пайку (до 30 ГГц)
|
По запросу | ||
067-0484-xx
|
Приспособление для компенсации фазовых сдвигов и калибровки аналогового пробника (4 ГГц)
|
По запросу | ||
067-1586-xx
|
Приспособление для компенсации фазовых сдвигов аналогового пробника (>4 ГГц)
|
По запросу | ||
067-1686-xx
|
Приспособление для компенсации фазовых сдвигов пробников при измерении источников питания
|
По запросу |
26
Увеличение длины записи |
Опция 10XL
|
125 млн. точек на канал
|
По запросу | ||
Опция 20XL
|
250 млн. точек на канал
|
По запросу | ||
Опция 50XL
|
500 млн. точек на канал по 4 каналам, 1 млрд. точек на канал по 2 каналам
|
По запросу |
29
Опции памяти |
Опция SSD
|
Дополнительный съемный диск (твердотельный накопитель)
|
По запросу | ||
XL510
|
От стандартной конфигурации до конфигурации с опцией 10XL
|
По запросу | ||
XL520
|
От стандартной конфигурации до конфигурации с опцией 20XL
|
По запросу | ||
XL550
|
От стандартной конфигурации до конфигурации с опцией 50XL
|
По запросу | ||
XL1020
|
От конфигурации с опцией 10XL до конфигурации с опцией 20XL
|
По запросу | ||
XL1050
|
От конфигурации с опцией 10XL до конфигурации с опцией 50XL
|
По запросу | ||
XL2050
|
От конфигурации с опцией 20XL до конфигурации с опцией 50XL
|
По запросу |
36
Опции расширенного анализа |
Опция DJA
|
Анализ джиттера и построение глазковых диаграмм, расширенный вариант ПО DPOJET
|
По запросу | ||
Опция DJAN
|
ПО DPOJET для анализа шума, джиттера и построения глазковых диаграмм (требуется опция DJA)
|
По запросу | ||
Опция SDLA64
|
Анализ каналов последовательной передачи данных
|
По запросу | ||
Опция PAM4
|
ПО для анализа сигналов передатчика PAM4
|
По запросу |
40
Прочее |
016-2095-xx
|
Комплект для монтажа в стойку
|
По запросу | ||
016-2102-xx
|
Комплект для монтажа твердотельного накопителя (в передней части лотка для монтажа в стойку)
|
По запросу | ||
077-0076-xx
|
Руководство по обслуживанию на жестком диске в формате pdf
|
По запросу | ||
16210400
|
Кейс для транспортировки (из углеволокна)
|
$14 710.80 | ||
016-2104-00
|
Кейс для транспортировки (из углеволокна)
|
По запросу | ||
K4000
|
Тележка для осциллографа
|
$2 652.27 | ||
DPO7AFP
|
Дополнительная передняя панель
|
$5 669.04 | ||
DPO7USYNC 1M
|
Кабель UltraSync длиной 1 м
|
$3 755.90 | ||
DPO7USYNC1M
|
Кабель UltraSync длиной 1 м
|
$4 688.32 | ||
DPO7USYNC 2M
|
Кабель UltraSync длиной 2 м
|
$4 535.42 | ||
DPO7USYNC2M
|
Кабель UltraSync длиной 2 м
|
$6 063.72 |
51
Принадлежности для осциллографа с входом ATI |
16210100
|
Защитная заглушка для разъёма ATI
|
$602.78 | ||
016-2101-00
|
Защитная заглушка для разъёма ATI
|
По запросу | ||
067-2787-00
|
Динамометрический ключ
|
По запросу | ||
003-1942-00
|
Дополнительный ключ
|
По запросу | ||
103-0488-00
|
Адаптер компенсации фазовых сдвигов (вилка 1,85 мм - розетка 2,92 мм)
|
По запросу | ||
103-0474-00
|
Защитный переходник для разъёма ATI (1,85 мм)
|
По запросу |
57
Принадлежности для прибора |
071-3357-xx
|
Руководство пользователя (при заказе прибора указывайте язык руководства)
|
По запросу | ||
200-5337-00
|
Защитная крышка передней панели
|
По запросу | ||
200-5344-00
|
Защитная заглушка хост-порта PCIe
|
По запросу | ||
200-5389-00
|
Заглушка для второго порта Ethernet
|
По запросу | ||
15102201
|
Нагрузка 50 Ом для выхода сигнала с крутыми фронтами (2 шт.)
|
$171.03 | ||
015-1022-01
|
Нагрузка 50 Ом для выхода сигнала с крутыми фронтами (2 шт.)
|
По запросу | ||
090-0044-00
|
TCA-292D (5 шт.) (3 шт. в приборах с входом ATI)
|
По запросу | ||
119-7275-xx
|
Клавиатура, совместимая с Windows
|
По запросу | ||
119-7054-xx
|
Мышь, совместимая с Windows
|
По запросу | ||
6341505
|
Антистатический браслет
|
$216.48 | ||
006-3415-05
|
Антистатический браслет
|
По запросу | ||
174-6793-00
|
Кабель с компенсацией фазовых искажений (вилка 2,92 мм - вилка 2,92 мм)
|
По запросу | ||
16204500
|
Сумка для принадлежностей
|
$300.20 | ||
016-2045-00
|
Сумка для принадлежностей
|
По запросу | ||
71298904
|
Рекомендации по применению
|
$23.92 | ||
071-2989-04
|
Рекомендации по применению
|
По запросу | ||
071-2185-04
|
Свидетельство соответствия требованиям "Директивы об ограничении использования некоторых вредных веществ в электрическом и электронном оборудовании" (RoHS)
|
По запросу | ||
001-1179-00
|
Свидетельство о калибровке
|
По запросу | ||
006-8018-01
|
Папка для свидетельства о калибровке
|
По запросу | ||
-
|
Шнур питания
|
По запросу |
77
Опции запуска и контроля предельных значений |
Опция VET
|
Визуальный запуск
|
По запросу | ||
Опция LT
|
Тестирование по предельным значениям
|
По запросу |
79
Анализ модуляции и спектра |
Опция SVE
|
ПО векторного анализа сигналов SignalVu®, базовая версия
|
По запросу | ||
Опция SVA
|
Анализ аудиосигналов и модулированных сигналов АМ/ЧМ/ФМ (необходима опция SVE)
|
По запросу | ||
Опция SVM
|
Общий анализ модуляции (необходима опция SVE)
|
По запросу | ||
Опция SVO
|
Гибкий анализ OFDM (необходима опция SVE)
|
По запросу | ||
Опция SVP
|
Расширенный анализ сигналов (включая импульсные измерения), (необходима опция SVE)
|
По запросу | ||
Опция SVT
|
Измерения времени установления частоты и фазы (необходима опция SVE)
|
По запросу | ||
Опция SV23
|
Измерение сигналов WLAN 802.11a/b/g/j/p (необходима опция SVE)
|
По запросу | ||
Опция SV24
|
Приложение для измерения сигналов WLAN 802.11n (необходима опция SV23)
|
По запросу | ||
Опция SV25
|
Приложение для измерения сигналов WLAN 802.11ac (необходима опция SV24)
|
По запросу | ||
Опция SV27
|
Базовые измерения сигналов передатчика Bluetooth с помощью ПО SignalVu
|
По запросу | ||
Опция SV28
|
Измерения РЧ сигналов нисходящего канала LTE с помощью ПО SignalVu (необходима опция SVE)
|
По запросу |
90
Обновление поиска и запуска для осциллографов серии DPO70000SX |
VETU
|
Визуальный запуск
|
По запросу | ||
LT
|
Тестирование по предельным значениям
|
По запросу |
92
Расширение возможностей анализа для DPO70000SX |
DJAU
|
Анализ джиттера и построение глазковых диаграмм, расширенный вариант ПО DPOJET
|
По запросу | ||
DJAN
|
ПО DPOJET для анализа шума, джиттера и построения глазковых диаграмм (требуется опция DJA)
|
По запросу | ||
SDLA64
|
Анализ каналов последовательной передачи данных
|
По запросу |
95
Расширение возможностей анализа модуляции и спектра для осциллографов серии DPO70000SX |
SVEU
|
ПО векторного анализа сигналов SignalVu®, базовая версия
|
По запросу | ||
SVA
|
Анализ аудиосигналов и модулированных сигналов АМ/ЧМ/ФМ (необходима опция SVE, SVEH или SVEU)
|
По запросу | ||
SVM
|
Общий анализ модуляции (необходима опция SVE, SVEH или SVEU)
|
По запросу | ||
SVO
|
Гибкий анализ OFDM (необходима опция SVE, SVEH или SVEU)
|
По запросу | ||
SVP
|
Расширенный анализ сигналов (включая импульсные измерения), (необходима опция SVE, SVEH или SVEU)
|
По запросу | ||
SVT
|
Измерения времени установления частоты и фазы (необходима опция SVE, SVEH или SVEU)
|
По запросу | ||
SV23
|
Измерение сигналов WLAN 802.11a/b/g/j/p (опция SVE, SVEH или SVEU)
|
По запросу | ||
SV24
|
Приложение для измерения сигналов WLAN 802.11n (необходима опция SV23)
|
По запросу | ||
SV25
|
Приложение для измерения сигналов WLAN 802.11ac (необходима опция SV24)
|
По запросу | ||
SV27
|
Базовые измерения сигналов передатчика Bluetooth с помощью ПО SignalVu
|
По запросу | ||
SV28
|
Измерения РЧ сигналов нисходящего канала LTE с помощью ПО SignalVu (необходима опция SVE)
|
По запросу |
106
Прочие обновления для DPO70000SX |
IF
|
Модернизация изделия
|
По запросу | ||
SSD
|
Запасной твердотельный накопитель
|
По запросу |
Библиотека
Основные сведения о продукте
Посмотреть более подробную информацию о возможностях этого продукта.
Технические характеристики
Руководства
Отзывы
Добавить отзыв
Тут еще никто ничего не писал, стань первым!
