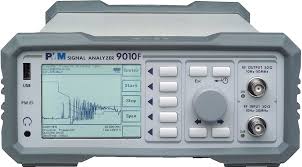

Цифровой приемник БПФ на полной соответствие 10 Гц– 30 МГц

9010F
Для увеличения картинки наведите мышкой
9010F9010F9010F
9010F9010F9010F
НаличиеПо запросу
По запросу
По запросу
По запросу
Приемники измерительные ЭМП 9010F Подробнее
Обзор
Свернуть Развернуть
Основные возможности и технические характеристики

The 9010F is an EMI receiver based on an analog-digital conversion and an advanced data processing using the FFT spectrum frequency analysis in full compliance with all the tests required in CISPR 16-1- 1.

The FFT technology allows for real-time data, this excludes the loss of data within the analyzed band.

The 9010F is also equipped with all the filters and the detectors in full accordance with the law with the CISPR and MIL-STD standards.

The frequency range of the 9010F can be expanded up to 18 GHz thanks to the use of external units 9030, 9060 and 9180.

Свернуть Развернуть
Основные возможности и технические характеристики

The 9010F is an EMI receiver based on an analog-digital conversion and an advanced data processing using the FFT spectrum frequency analysis in full compliance with all the tests required in CISPR 16-1- 1.

The FFT technology allows for real-time data, this excludes the loss of data within the analyzed band.

The 9010F is also equipped with all the filters and the detectors in full accordance with the law with the CISPR and MIL-STD standards.

The frequency range of the 9010F can be expanded up to 18 GHz thanks to the use of external units 9030, 9060 and 9180.

  • Internal tracking generator
  • Battery pack, AC adapter/charger
  • PC software PMM Emission Suite
  • Control cables (USB, RS-232), BNC-BNC cable

  • Internal tracking generator
  • Battery pack, AC adapter/charger
  • PC software PMM Emission Suite
  • Control cables (USB, RS-232), BNC-BNC cable

  • Свернуть Развернуть
    Сведения о реестре СИ

    Номер в Госреестре

    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    Не в реестре
    Свернуть Развернуть
    Сведения о реестре СИ

    Номер в Госреестре

    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    Не в реестре
    • Speed test 9010F vs 9010
    Характеристики
    Загрузить технические характеристики

    SPECIFICATIONS 9010F
    Frequency range
    Resolution
    Frequency accuracy
    10 Hz to 30 MHz
    0.1 Hz
    < 1 ppm
    RF input Zin 50 Ω, BNC fem.
    VSWR 10 dB RF att. : < 1.2
    0 dB RF att. : < 1.6
    Attenuator 0 dB to 35 dB (5dB steps)
    Preamplifier Gain 20 dB (after preselector)
    Pulse limiter Built in (selectable)
    Max input level
    (without equipment damage)
    Sinewave AC voltage 137 dBμV (1 W)*
    Pulse spectral density 97 dBμVZMHz
    Preselector One Low Pass and six Band Pass filters
    IF bandwidth 6 dB bandwidth: 1, 3, 10, 30, 100, 300 kHz (CISPR 16-1-1; 200 Hz, 9 kHz)
    6 dB bandwidth: 10, 100 Hz; 1, 10 kHz (MIL-STD option)
    Noise level @ hold time 1s Quasi-peak (dBμV) Average (dBμV)
    Preselector OFF, Preamplifier OFF 9 kHz to 150 kHz (200 Hz RBW) < -13 < -16
    0.15 to 30 MHz (9kHz RBW) < 5 < 0
    Preselector OFF, Preamplifier ON 9 kHz to 150 kHz (200 Hz RBW) < -27 < -30
    0.15 to 30 MHz (9kHz RBW) < -9 < -14
    Preselector ON, Preamplifier OFF 9 kHz to 150 kHz (200 Hz RBW) < -7 < -10
    0.15 to 30 MHz (9kHz RBW) < 5 < 0
    Preselector ON, Preamplifier ON 9 kHz to 150 kHz (200 Hz RBW) < -24 < -27
    0.15 to 30 MHz (9kHz RBW) < -7 < -12
    Spurious response Peak, Hold time 100 ms < -7 dBμV, < 3 dBμV, above 150 kHz
    Detectors Peak, Quasi-Peak, Average, RMS, RMS-Avarage, C-Avarage, APD (1)
    Scan time
    SWEEP MODE A band (9 - 150 kHz) < 5 s Hold time 1 s, 200 Hz RBW
    FUll CISPR: preselector ON, QP detector B band (150 kHz - 30 MHz) < 20 s Hold time 1 s, 9 kHz RBW
    ANALYZER MODE A band (9 - 150 kHz) < 0.5 s Hold time 2.2 s, 200 Hz RBW
    preselector OFF, Peak detector B band (150 kHz - 30 MHz) 1 s Hold time 1 s, 200 Hz RBW
    1 s Hold time 50 ms, 9, 10 kHz RBW
    < 0.1 s Hold time AUTO, 30 kHz RBW
    Level measuring time (Hold time) CISPR 16-1-1 as default
    0.1 ms to 120 s
    Stand alone & measure functions Marker, marker peak, marker to center, highest peaks, move peak to Analyzer & Manual modes.
    Store -load: up to 11 traces (sweep mode), two panels, 4 conversion factors. Built-in limits: CISPR 11, 14, 22.
    Others and custom limits: make and upload by PMM Emission Suite
    Battery charge and voltage
    Display style, contrast, backlight
    CISPR 14 compliant Discontinuous disturbance (Click) measurement (optional)
    Display units
    Stand Alone dBm, dBμV (80 to 120 dB display dynamic)
    With PMM Emission Suite software dBm, dBμV, dBμA, dBpW, dBμWm, dBμA/m, dBpT (80 to 200 dB display dynamic)
    Measurement accuracy 10 Hz to 9 kHz: ± 1.0 dB Typ
    S/N > 20dB 9 kHz to 30 MHz: ± 0.8 dB
    RF output Tracking (manual mode) & CW generator, Zout 50 Ω,BNC fem.
    Frequency range 10 Hz to 50 MHz
    Level range 60 to 90 dBμV (0.1 dB step)
    Level accuracy (10 Hz to 30 MHz) 0.5 dB
    Autocalibration Internalrefernce source
    I/O interface RS-232, High speed Optical (2 channels), USB rear (front for future extension),
    User port (Drives PMM LISNs and accessories), Bluetooth (optional), IEEE-488 (optional)
    Operating temperature -5° to 45°C
    Dimensions 235 x 105 x 335 mm
    Weight 4.3 kg
    (*) with MIN ATT ≥ 10 dB
    (1) soon available
