Осциллографы с цифровым люминофором до 2 ГГц, каналы 4 + 16 цифр. каналов, 5 - 10 Гвыб/с, длина записи 25 - 125 Мвыб Tektronix MSO / DPO5000B

MSO / DPO5000B
Для увеличения картинки наведите мышкой
MSO / DPO5000BMSO / DPO5000BMSO / DPO5000BMSO / DPO5000B
MSO / DPO5000BMSO / DPO5000BMSO / DPO5000BMSO / DPO5000B
НаличиеПо запросу
По запросу
По запросу
По запросу
Осциллографы MSO / DPO5000B Подробнее
Обзор
Свернуть Развернуть
Основные возможности и технические характеристики
Осциллографы серии MSO/DPO5000B, разработанные для профессиональной отладки и подтверждения конструкций сложных систем в лабораториях или на объектах, отличаются уникальной точностью измерения сигналов, а также расширенными возможностями расчёта и анализа. Модели MSO имеют 16 цифровых согласованных по времени каналов, и во всех моделях предусмотрена возможность декодирования сигналов с распространённых последовательных шин и линий, дающая полное представление о системах. Кроме того, непосредственно на осциллограф можно установить ПО для анализа на базе ОС Windows®.


Расширенные измерения и анализ сигналов


Thumbnail

Стандартные инструменты анализа включают в себя 53 автоматических измерения, статистику измерений, гистограммы, контроль предельных значений, расширенный математический анализ осциллограмм, определяемые пользователем фильтры и поддержку специальных плагинов MATLAB и .NET для вычислений. Предоставляемые дополнительно функции, такие как более сложный анализ джиттера и глазковых диаграмм и анализ широкополосных РЧ-сигналов, позволяют расширить возможности тестирования, а функция визуального запуска (Visual Trigger) — графически определить критерии запуска.


Основные преимущества
  • Определение параметров сигналов при помощи огромного набора стандартных инструментов для измерений
  • Расширенный анализ джиттера и тактовых сигналов для определения проблем целостности сигнала и их источников
  • ПО SignalVu обеспечивает спектральный анализ и измерение широкополосных сигналов, а также обладает опциями анализа аудиосигналов, сигналов модуляции, импульсных РЧ-сигналов и времени установления
  • ПО TekScope AnywhereTM позволяет выполнять измерения и анализ за пределами лабораторий



Надёжный анализ и тестирование сигналов последовательных шин на соответствие стандартам

Thumbnail
Отладку и проверку соответствия конструкций новейших систем можно упростить при помощи опций декодирования и запуска по сигналам последовательных шин, применяемых для низко- и среднескоростных шин. Прибор обеспечивает возможность автоматического тестирования среднескоростных последовательных шин на соответствие стандартам.

Основные преимущества

  • Опции декодирования, запуска по сигналам последовательных шин и анализа для шин I2C, SPI, RS-232/422/485/UART, USB 2.0, Ethernet, MIL-STD-1553B, CAN, LIN и FlexRay
  • Пакеты программ для автоматического тестирования на соответствие стандартам для шин USB 2.0, линий Ethernet, HSIC, MOST и BroadR-Reach



Автоматическое измерение характеристик электропитания


Thumbnail

Для современных эффективных преобразователей электроэнергии требуется меньше входной мощности на ватт выходной мощности, зато они более требовательны в плане измерений параметров питающей сети. При автоматическом измерении характеристик электропитания получаются простые, повторяемые результаты, используемые для проверки и оптимизации работы схем питания.

Основные преимущества

  • Анализ потерь переключения и области устойчивой работы полевого МОП-транзистора
  • Измерения коэффициента мощности и гармоник для предварительной проверки на соответствие IEC61000-3-2
  • Измерения потерь во встроенном индукторе и трансформаторе
  • Тестирование блока питания с USB-разъёмом на соответствие отраслевому стандарту «Спецификация на зарядные устройства для аккумуляторов с интерфейсом USB2.0», версия 1.1 и стандарту IEC 62684



Лучшие в отрасли пробники. Новый стандарт.


Thumbnail

Пробниками, являющимися основными элементами измерений, нельзя пренебрегать при измерениях параметров сигнального тракта. При покупке осциллографа серии MSO/DPO5000B, к нему бесплатно прилагаются лучшие в отрасли пассивные пробники. Пробники серии TPP с наименьшей в отрасли вносимой ёмкостью 3,9 пФ и полосой пропускания до 1 ГГц станут надёжным инструментом для повседневного использования.

Основные преимущества

  • Пробники серии TPP, включённые в стандартный комплект поставки: по одному пробнику на каждый аналоговый канал
  • Лучшая в отрасли вносимая ёмкость пробника 3,9 пФ
  • Полоса пропускания пробника 500 МГц или 1 ГГц





Свернуть Развернуть
Основные возможности и технические характеристики
Осциллографы серии MSO/DPO5000B, разработанные для профессиональной отладки и подтверждения конструкций сложных систем в лабораториях или на объектах, отличаются уникальной точностью измерения сигналов, а также расширенными возможностями расчёта и анализа. Модели MSO имеют 16 цифровых согласованных по времени каналов, и во всех моделях предусмотрена возможность декодирования сигналов с распространённых последовательных шин и линий, дающая полное представление о системах. Кроме того, непосредственно на осциллограф можно установить ПО для анализа на базе ОС Windows®.


Расширенные измерения и анализ сигналов


Thumbnail

Стандартные инструменты анализа включают в себя 53 автоматических измерения, статистику измерений, гистограммы, контроль предельных значений, расширенный математический анализ осциллограмм, определяемые пользователем фильтры и поддержку специальных плагинов MATLAB и .NET для вычислений. Предоставляемые дополнительно функции, такие как более сложный анализ джиттера и глазковых диаграмм и анализ широкополосных РЧ-сигналов, позволяют расширить возможности тестирования, а функция визуального запуска (Visual Trigger) — графически определить критерии запуска.


Основные преимущества
  • Определение параметров сигналов при помощи огромного набора стандартных инструментов для измерений
  • Расширенный анализ джиттера и тактовых сигналов для определения проблем целостности сигнала и их источников
  • ПО SignalVu обеспечивает спектральный анализ и измерение широкополосных сигналов, а также обладает опциями анализа аудиосигналов, сигналов модуляции, импульсных РЧ-сигналов и времени установления
  • ПО TekScope AnywhereTM позволяет выполнять измерения и анализ за пределами лабораторий



Надёжный анализ и тестирование сигналов последовательных шин на соответствие стандартам

Thumbnail
Отладку и проверку соответствия конструкций новейших систем можно упростить при помощи опций декодирования и запуска по сигналам последовательных шин, применяемых для низко- и среднескоростных шин. Прибор обеспечивает возможность автоматического тестирования среднескоростных последовательных шин на соответствие стандартам.

Основные преимущества

  • Опции декодирования, запуска по сигналам последовательных шин и анализа для шин I2C, SPI, RS-232/422/485/UART, USB 2.0, Ethernet, MIL-STD-1553B, CAN, LIN и FlexRay
  • Пакеты программ для автоматического тестирования на соответствие стандартам для шин USB 2.0, линий Ethernet, HSIC, MOST и BroadR-Reach



Автоматическое измерение характеристик электропитания


Thumbnail

Для современных эффективных преобразователей электроэнергии требуется меньше входной мощности на ватт выходной мощности, зато они более требовательны в плане измерений параметров питающей сети. При автоматическом измерении характеристик электропитания получаются простые, повторяемые результаты, используемые для проверки и оптимизации работы схем питания.

Основные преимущества

  • Анализ потерь переключения и области устойчивой работы полевого МОП-транзистора
  • Измерения коэффициента мощности и гармоник для предварительной проверки на соответствие IEC61000-3-2
  • Измерения потерь во встроенном индукторе и трансформаторе
  • Тестирование блока питания с USB-разъёмом на соответствие отраслевому стандарту «Спецификация на зарядные устройства для аккумуляторов с интерфейсом USB2.0», версия 1.1 и стандарту IEC 62684



Лучшие в отрасли пробники. Новый стандарт.


Thumbnail

Пробниками, являющимися основными элементами измерений, нельзя пренебрегать при измерениях параметров сигнального тракта. При покупке осциллографа серии MSO/DPO5000B, к нему бесплатно прилагаются лучшие в отрасли пассивные пробники. Пробники серии TPP с наименьшей в отрасли вносимой ёмкостью 3,9 пФ и полосой пропускания до 1 ГГц станут надёжным инструментом для повседневного использования.

Основные преимущества

  • Пробники серии TPP, включённые в стандартный комплект поставки: по одному пробнику на каждый аналоговый канал
  • Лучшая в отрасли вносимая ёмкость пробника 3,9 пФ
  • Полоса пропускания пробника 500 МГц или 1 ГГц





  • Пассивный пробник на каждый аналоговый канал (TPP0500B для моделей 350 МГц и 500 МГц; TPP1000 для моделей 1 ГГц и 2 ГГц)
  • Передняя крышка 200-5130-xx
  • Стилус 119-6107-xx
  • Руководство по эксплуатации 071-298x-xx
  • Сумка для аксессуаров
  • Мышь
  • Заводской сертификат калибровки
  • Шнур питания
  • Один год гарантии
  • 16-и канальный логический пробник P6616 с аксессуарами
  • Пассивный пробник на каждый аналоговый канал (TPP0500B для моделей 350 МГц и 500 МГц; TPP1000 для моделей 1 ГГц и 2 ГГц)
  • Передняя крышка 200-5130-xx
  • Стилус 119-6107-xx
  • Руководство по эксплуатации 071-298x-xx
  • Сумка для аксессуаров
  • Мышь
  • Заводской сертификат калибровки
  • Шнур питания
  • Один год гарантии
  • 16-и канальный логический пробник P6616 с аксессуарами
Свернуть Развернуть
Сведения о реестре СИ

Номер в Госреестре

Наименование СИ

Обозначение типа СИ

Изготовитель

Срок свидетельства или заводской номер

57170-14
Осциллографы цифровые
DPO5034B, DPO5054B, DPO5104B, DPO5204B, MSO5034B, MSO5054B, MSO5104B, MSO5204B
Компания "Tektronix (China) Co., Ltd.", Китай
16.04.2019
Свернуть Развернуть
Сведения о реестре СИ

Номер в Госреестре

Наименование СИ

Обозначение типа СИ

Изготовитель

Срок свидетельства или заводской номер

57170-14
Осциллографы цифровые
DPO5034B, DPO5054B, DPO5104B, DPO5204B, MSO5034B, MSO5054B, MSO5104B, MSO5204B
Компания "Tektronix (China) Co., Ltd.", Китай
16.04.2019

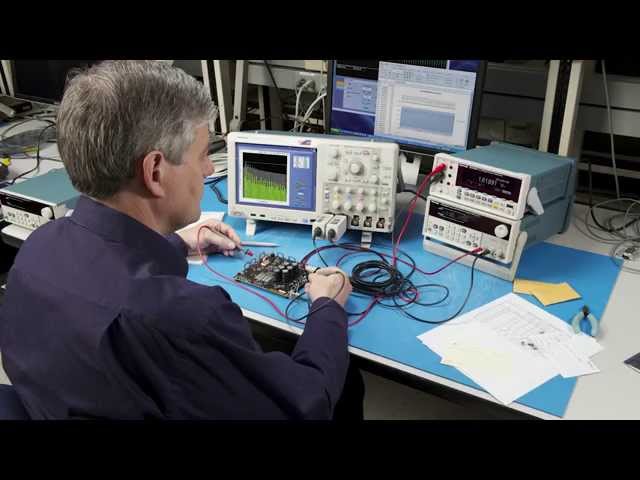

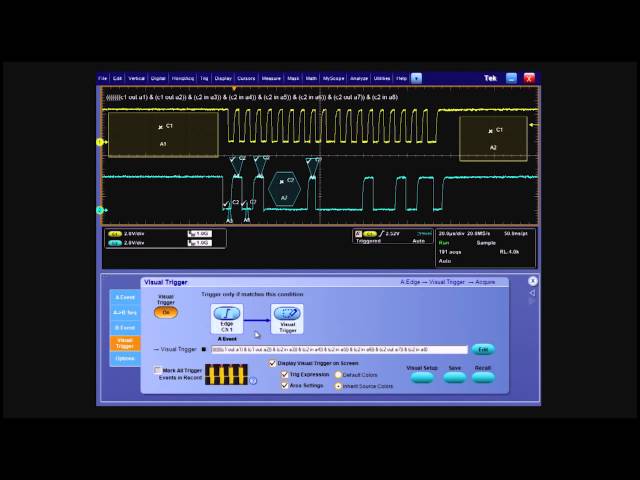

  • Tektronix MSO/DPO5000B vs. Agilent MSO/DSO-X 4000A|Функция Visual Trigger
  • Tektronix MSO/DPO5000B vs. Agilent MSO/DSO-X 4000A|Технический обзор

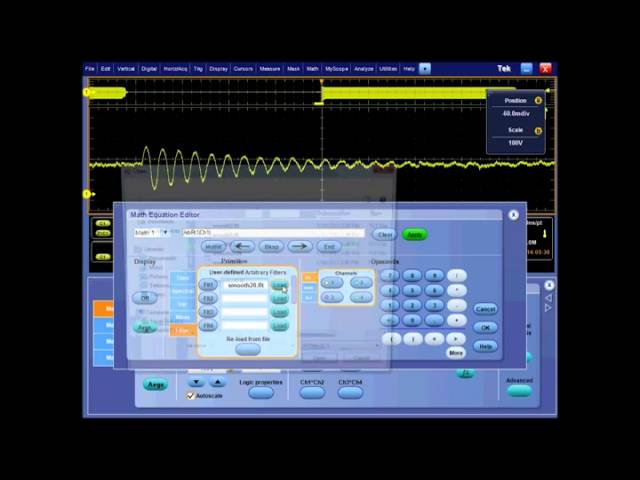

  • Tektronix MSO5000B vs Teledyne LeCroy HDO4000|Функция высокого разрешения
Модели и опции
Товар
Модели и Опции
Описание
Цена Заказать
Модели
DPO5034B
Полоса пропускания 350 МГц, Количество аналоговых каналов 4
$15 944.85
- шт +
DPO5054B
Полоса пропускания 500 МГц, Количество аналоговых каналов 4
$19 842.48
- шт +
MSO5034B
Полоса пропускания 350 МГц, Количество аналоговых каналов 4, цифровых каналов 16
$20 314.92
- шт +
MSO5054B
Полоса пропускания 500 МГц, Количество аналоговых каналов 4, цифровых каналов 16
$24 212.55
- шт +
DPO5104B
Полоса пропускания 1 ГГц, Количество аналоговых каналов 4
$24 448.77
- шт +
DPO5204B
Полоса пропускания 2 ГГц, Количество аналоговых каналов 4
$27 873.96
- шт +
MSO5104B
Полоса пропускания 1 ГГц, Количество аналоговых каналов 4, цифровых каналов 16
$28 700.73
- шт +
MSO5204B
Полоса пропускания 2 ГГц, Количество аналоговых каналов 4, цифровых каналов 16
$32 244.03
- шт +
